创意螺旋造型趣味弹性构件设计

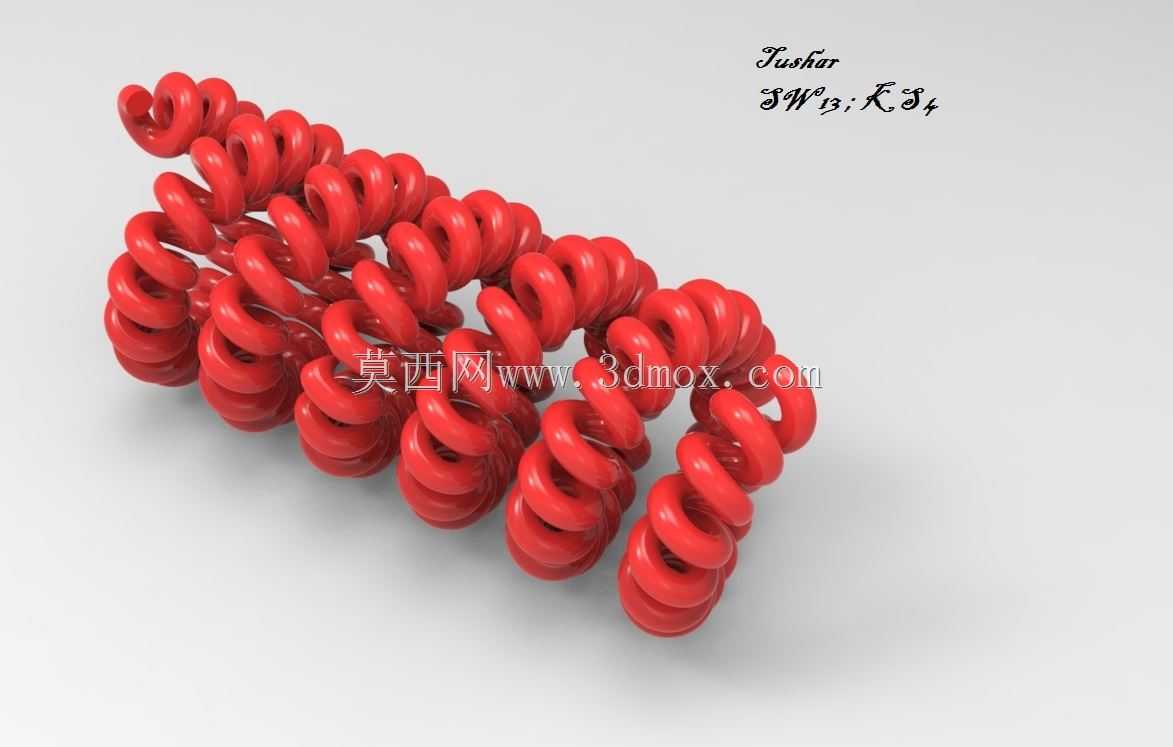

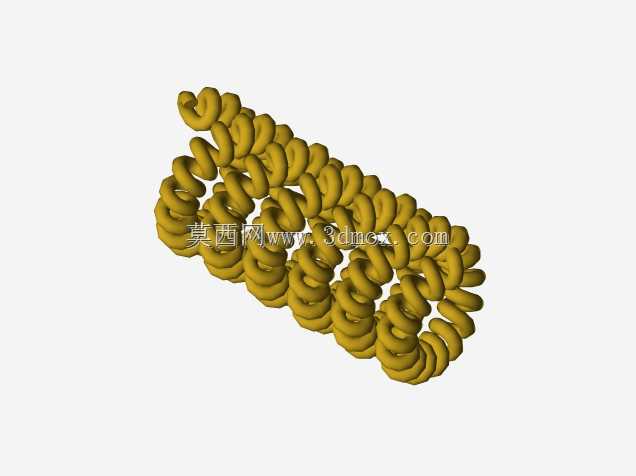

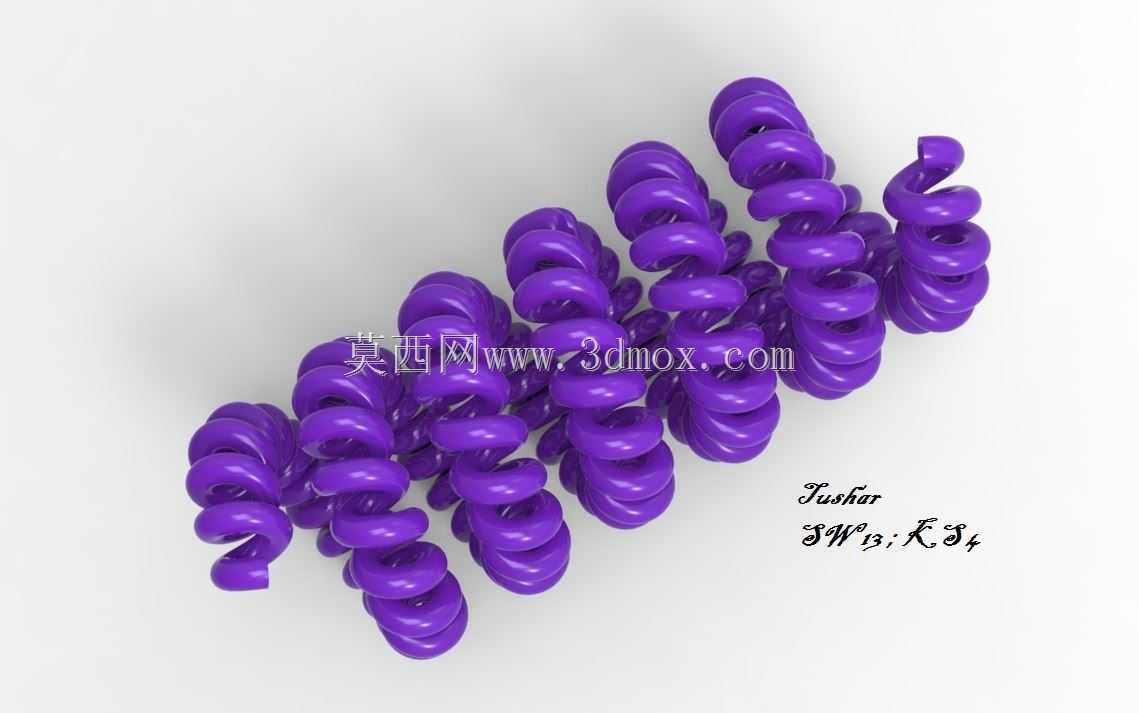

日常做非标结构设计时，偶尔会跳出纯功能导向的思路，做些兼顾趣味与结构特性的创意构件，这款多段螺旋组合的弹性构件就是这类尝试的产物。从应用场景来看，这类构件既可以作为文创类桌面摆件的弹性支撑结构，也能适配小型创意玩具的弹性连接部位，甚至可以作为异形弹性缓冲件用在小型便携设备的防护结构里，相比常规圆柱螺旋弹簧，多变的螺旋走向能在有限空间内实现多方向的弹性形变，适配更多非规则安装空间的缓冲需求。设计初期先梳理核心功能需求：要在紧凑的空间内实现多向弹性形变，同时外形具备一定的创意辨识度，不能是常规弹簧的单调形态。首先确定整体的安装边界，整体轮廓控制在成年人手掌可握持的尺寸范围内，各个螺旋段的外径统一控制在12mm左右，相邻螺旋圈的节距根据形变需求做差异化调整，形变幅度大的区段节距适当放大，避免压缩时出现圈与圈的干涉卡滞。建模时先绘制单段螺旋的路径曲线，这里没有直接用软件自带的标准螺旋线命令，而是通过3D草图绘制多段衔接的空间曲线，每段螺旋的轴线方向根据整体造型做偏转调整，让各个螺旋段自然衔接成连贯的整体，再沿着路径扫描出圆形截面的实体，截面直径根据整体刚度需求设定为2.5mm，保证构件既有足够的弹性形变能力，又不会因为截面过细出现受力后永久变形的问题。建模过程中要反复检查各个螺旋段的衔接处是否存在曲率突变，避免后续做受力仿真时出现应力集中的问题，扫描完成后对衔接部位做小圆角过渡，消除尖锐的连接棱边。完成实体建模后，给构件赋予紫色的外观材质，模拟常见的弹簧浸塑表面处理效果，既可以提升构件的外观质感，也能在实际使用时起到防锈、降低接触摩擦的作用。这类异形弹性构件和常规标准弹簧不同，没有统一的选型标准，设计时需要根据具体的安装空间、所需的弹性刚度、形变方向来调整各个螺旋段的参数，比如如果需要提升某一方向的缓冲能力，就可以对应调整该方向螺旋段的圈数和节距，改变局部的弹性系数。实际建模过程中，要注意控制整体的重量，避免因为螺旋段过多导致整体重量超标，同时要验证各个方向的形变行程，确保在最大压缩量下构件不会出现塑性变形，满足反复使用的结构强度要求。
