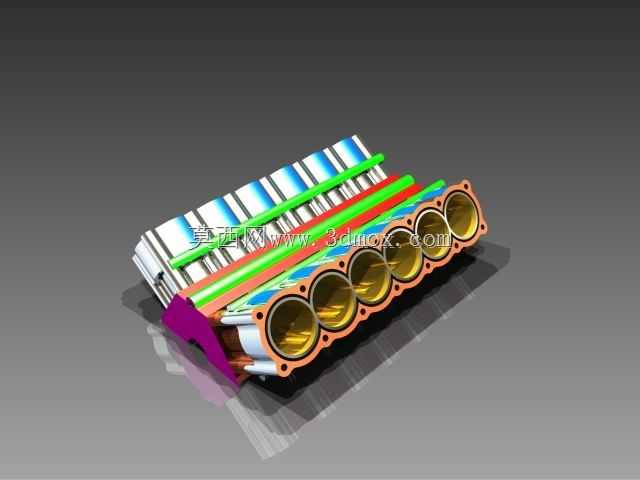

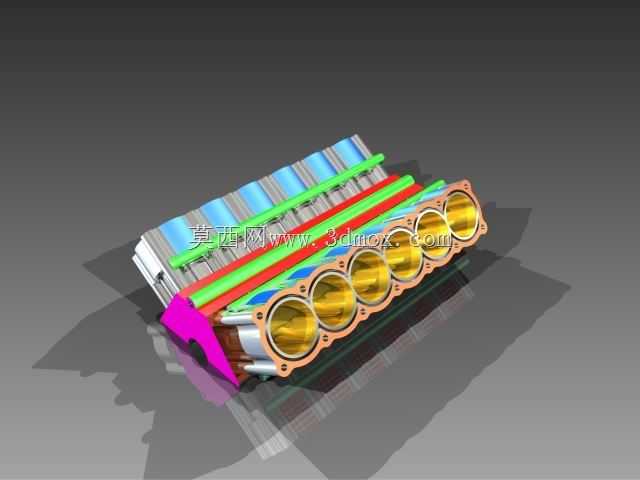

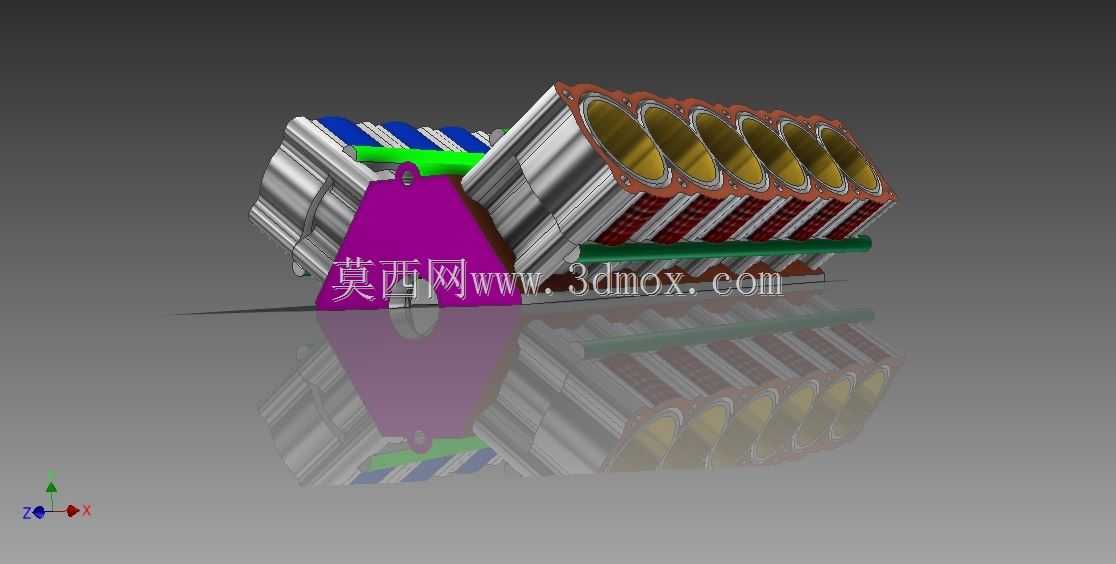

多缸直列彩色分色发动机缸体结构

在商用车、工程机械动力单元的开发流程里，缸体作为整台内燃机的承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路的安装定位都要依托这个基础构件完成，这次做的分色结构展示，核心是把缸体内部的装配关系、各子部件的安装边界做直观呈现，方便新入职的结构工程师快速理清动力核心的布局逻辑。建模初期先梳理直列六缸的排布逻辑，先确定缸心距参数，这个数值直接决定整机长度方向的安装边界，要兼顾曲轴的支撑刚度和整机紧凑性，先在草绘里拉出缸筒的中心轴线，确定每个缸筒的内径、壁厚，再顺着曲轴的回转中心搭建主轴承座的支撑筋结构，这里要注意主轴承盖的结合面定位，必须预留足够的螺栓过孔位置，保证装配后的同轴度公差。做水套结构的时候，要顺着每个缸筒的外周布置冷却流道，分色处理时把缸筒内壁、水套夹层、主轴承座、外部安装凸台分别赋予不同的材质色彩，不用拆件就能看清内部的流道走向，这部分建模是先做实体切除，再对不同的面组做颜色区分，避免拆分零件后丢失装配约束关系。连杆部分的建模要匹配活塞销孔和曲轴曲柄销的偏心距，先确定连杆的大小头中心距，再做杆身的变截面过渡，保证强度的同时控制往复运动质量，分色时把连杆单独做高亮色处理，能直观看到每个缸对应的连杆排布角度，对应发动机的做功顺序相位。前端的发动机锁止结构是做台架试验时的固定点位，建模时要预留和台架支架连接的安装孔位，保证孔位的位置度公差，避免试验安装时出现干涉。整个建模过程先搭建整体骨架线，再逐个细化特征，先做实体基体再切除内部腔道，最后添加安装凸台、螺栓孔、油道孔这些细节特征，分色时按照部件功能区分色彩，既可以用于教学演示，也能在方案评审时快速给非结构岗的同事讲清缸体的结构逻辑，实际生产中这类缸体的外形尺寸要匹配整车机舱的安装空间，侧面的机油滤清器安装座、水泵安装位都要和周边附件的安装边界做干涉检查，建模过程中每做完一个特征就做截面检查，保证内部腔道没有壁厚不均的问题，避免后续铸造环节出现缩孔缺陷。
