复古卡车主题防风煤油打火机结构设计

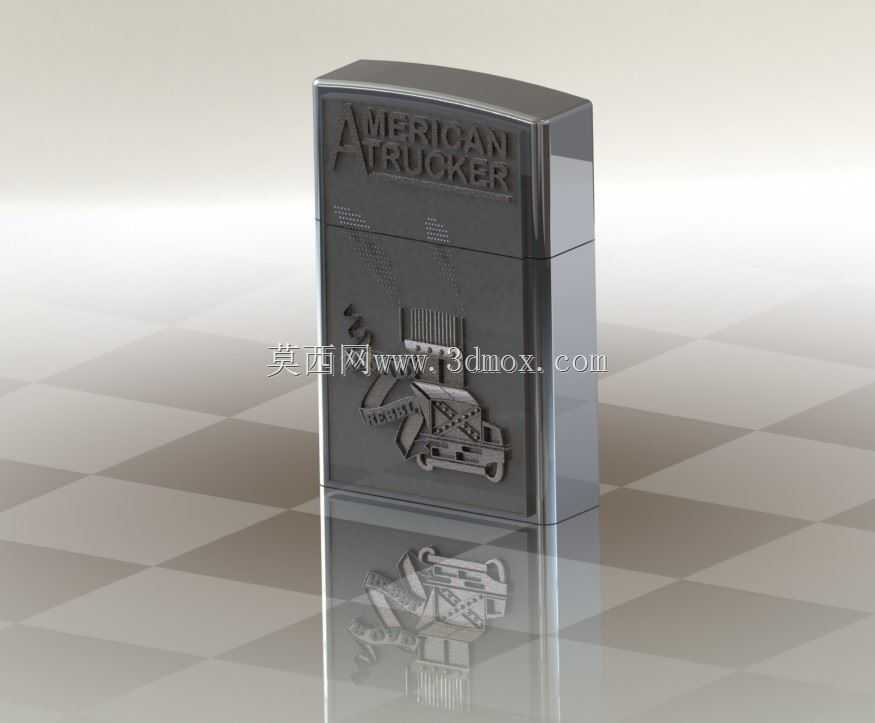

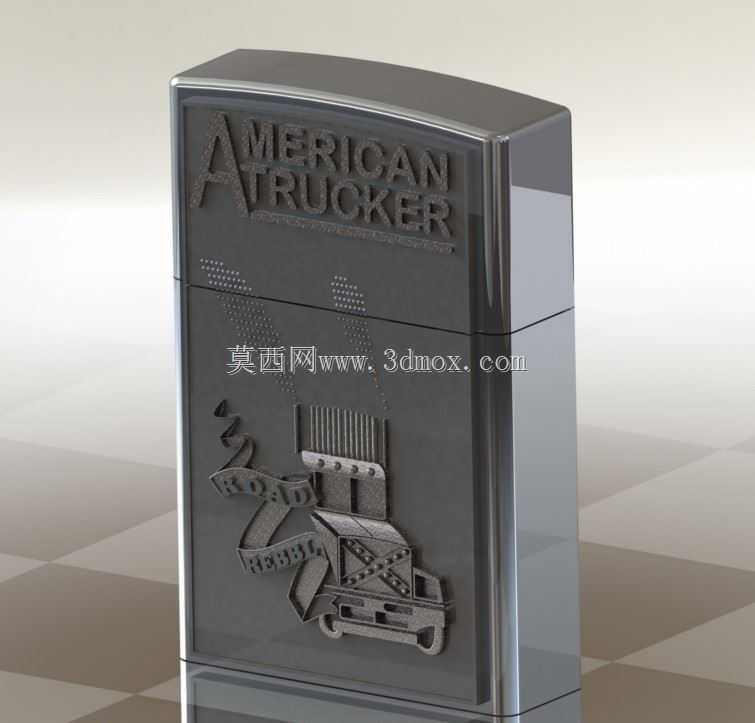

这款带卡车浮雕的防风煤油打火机，日常多用于户外作业、长途驾乘场景的随身点火，适配货运司机、户外从业者的高频使用需求，翻盖结构能在有风环境下护住火焰，避免气流直吹导致点火失效，金属机身的抗摔属性也能适配复杂的携带场景，不会像塑料壳体那样容易磕碰开裂。做这个模型的时候，最先敲定的是机身的安装边界，整体长宽高控制在常规便携火机的尺寸区间，厚度刚好能塞进牛仔裤侧袋或者工装上衣口袋，不会因为过于厚重硌身，也不会因为太薄导致储油棉容量不足，缩短单次加油的使用周期。建模第一步先拉伸出机身的矩形壳体，预留出内胆的安装空腔，壳体壁厚控制在均匀的0.8毫米，既保证金属冲压后的结构强度，也不会过度增加整体重量。之后处理翻盖的铰接结构，要算准铰链轴的配合间隙，保证翻盖开合时的阻尼感适中，不会松垮晃荡，也不会因为过紧导致单手开盖费力，铰链处的五个齿形咬合结构要做同轴度约束，避免装配后出现翻盖错位的问题。机身表面的卡车浮雕图案，是先把平面矢量图导入草图环境，投影到机身外表面后做浮雕凸起，凸起高度控制在0.3毫米，既保证图案的触感辨识度，也不会因为凸起过高容易被磨损，同时不会硌手。内胆部分的结构要和外壳空腔做间隙配合，预留0.1毫米的装配余量，方便内胆取出更换棉芯、补充煤油，火石管的位置要和打火轮的安装位精准对齐，保证火石和打火轮的接触压力稳定，打火时的摩擦力足够引燃棉芯。防风罩上的通风孔做阵列排布，孔径和孔距经过反复调整，既能保证足够的空气进入维持火焰燃烧，又能阻挡横向气流直吹火焰，在三四级风的环境下也能正常点火。底部的加油螺丝做了密封槽设计，装配时放入橡胶密封圈，避免机身倒置的时候煤油渗漏，弄脏口袋里的其他物品。整个建模过程全程在Solidworks里完成，所有配合面都做了公差约束，拆分的零件可以直接导出用于后续的冲压模具开模、压铸工艺编制，不需要再做额外的结构修正，完全符合量产五金件的设计要求。
