改装款多辐条凹面汽车轮毂结构设计

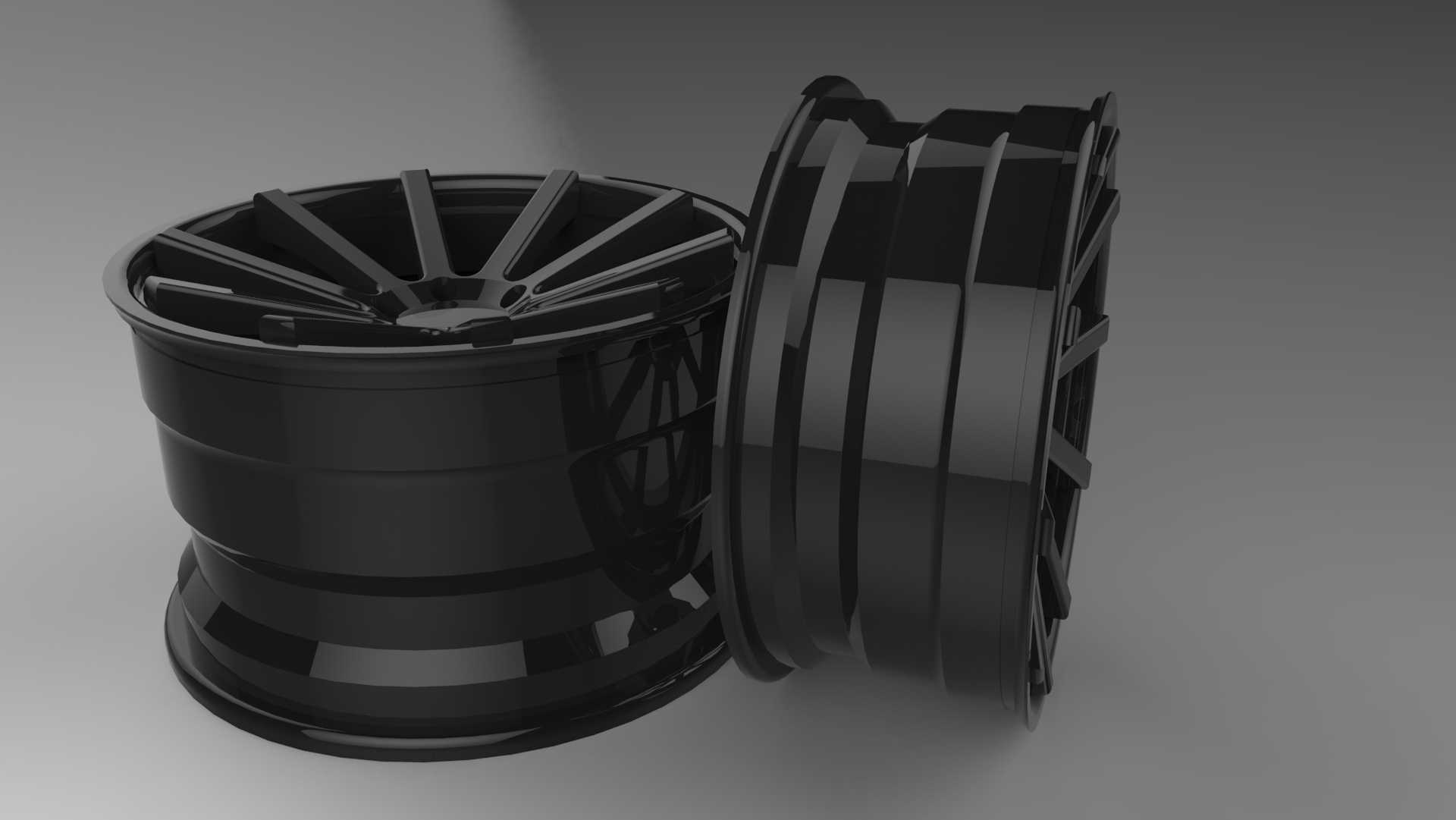

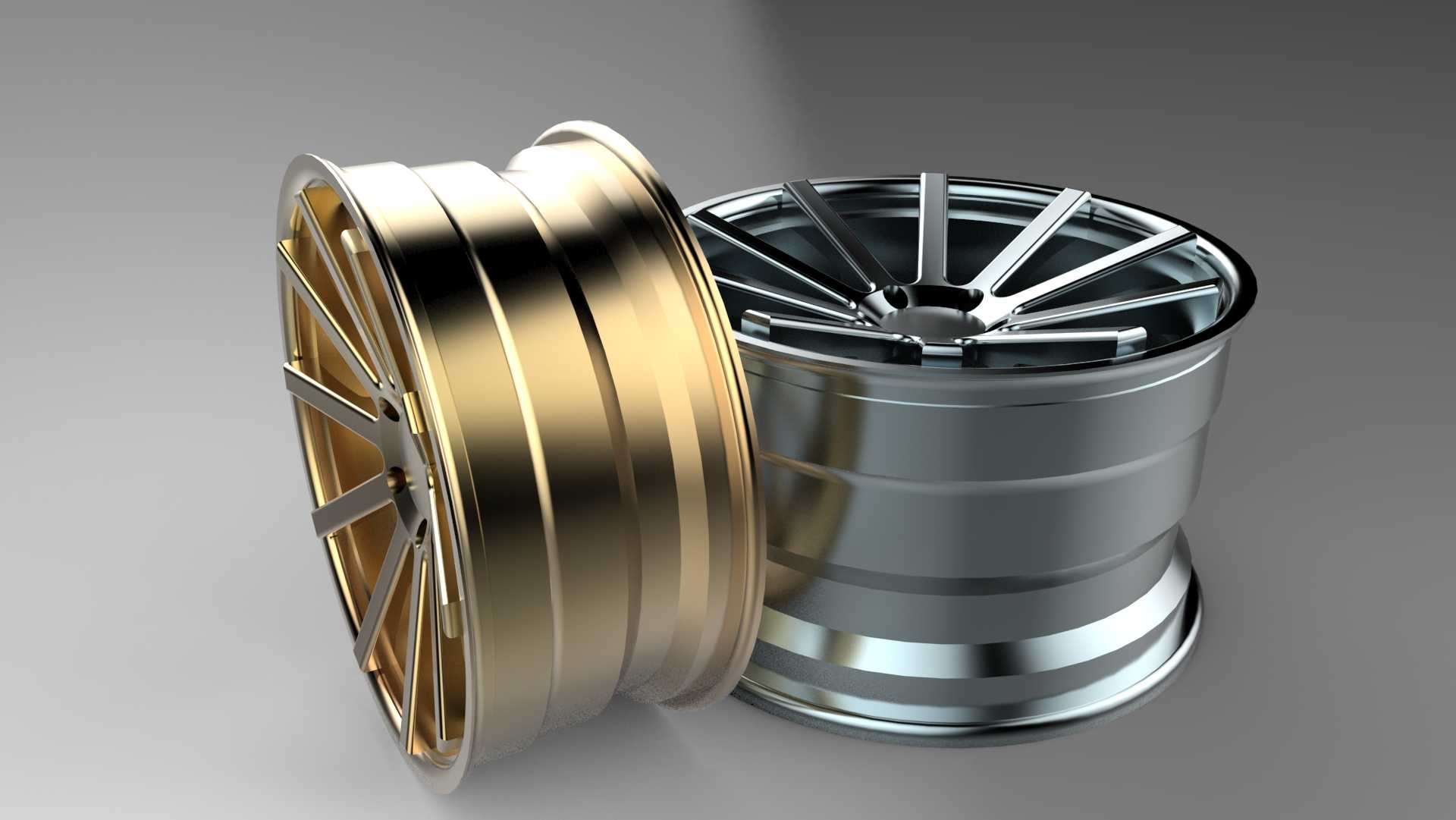

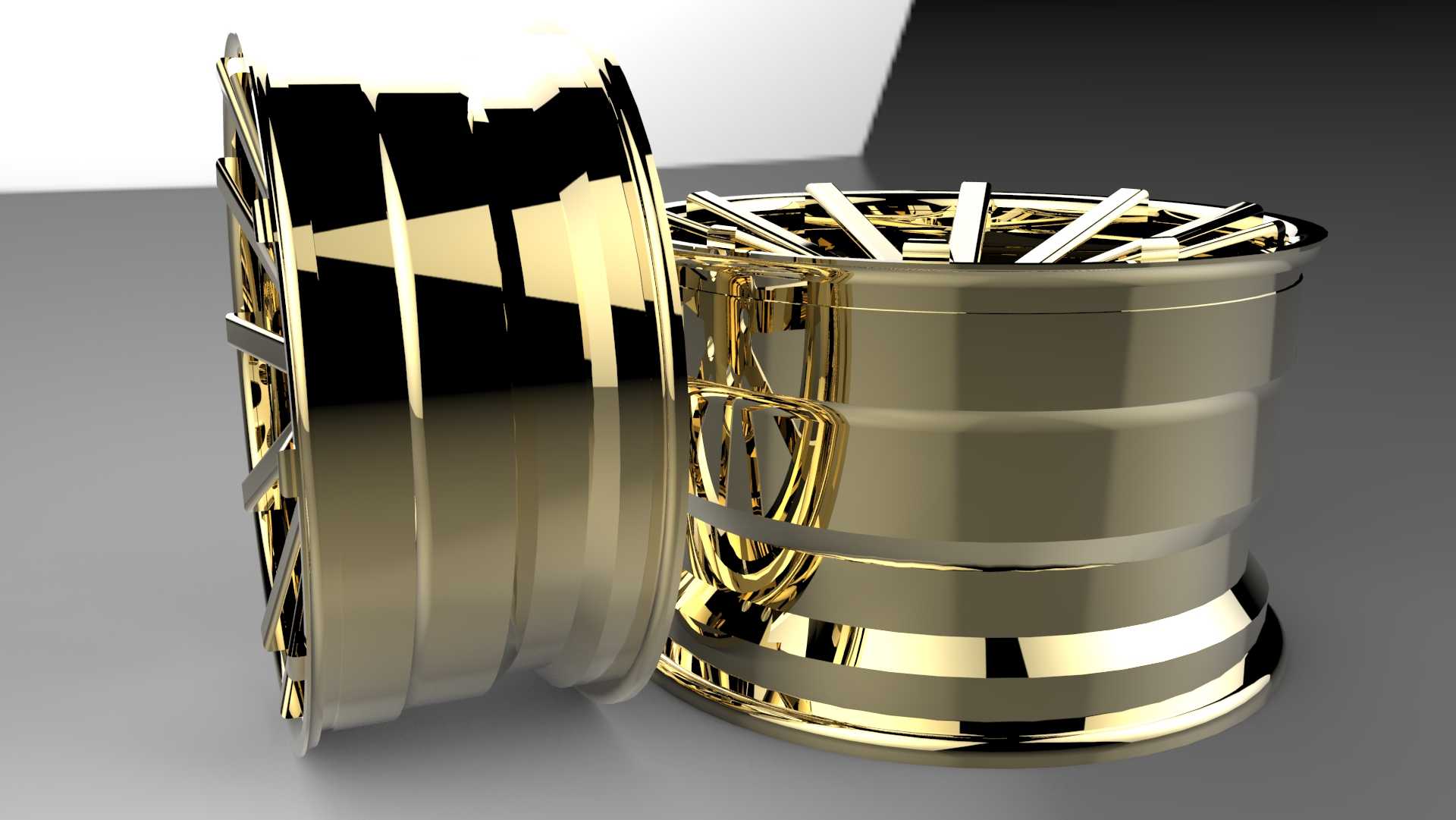

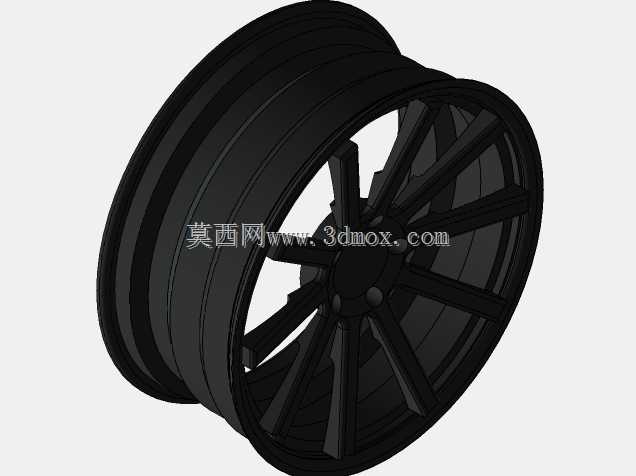

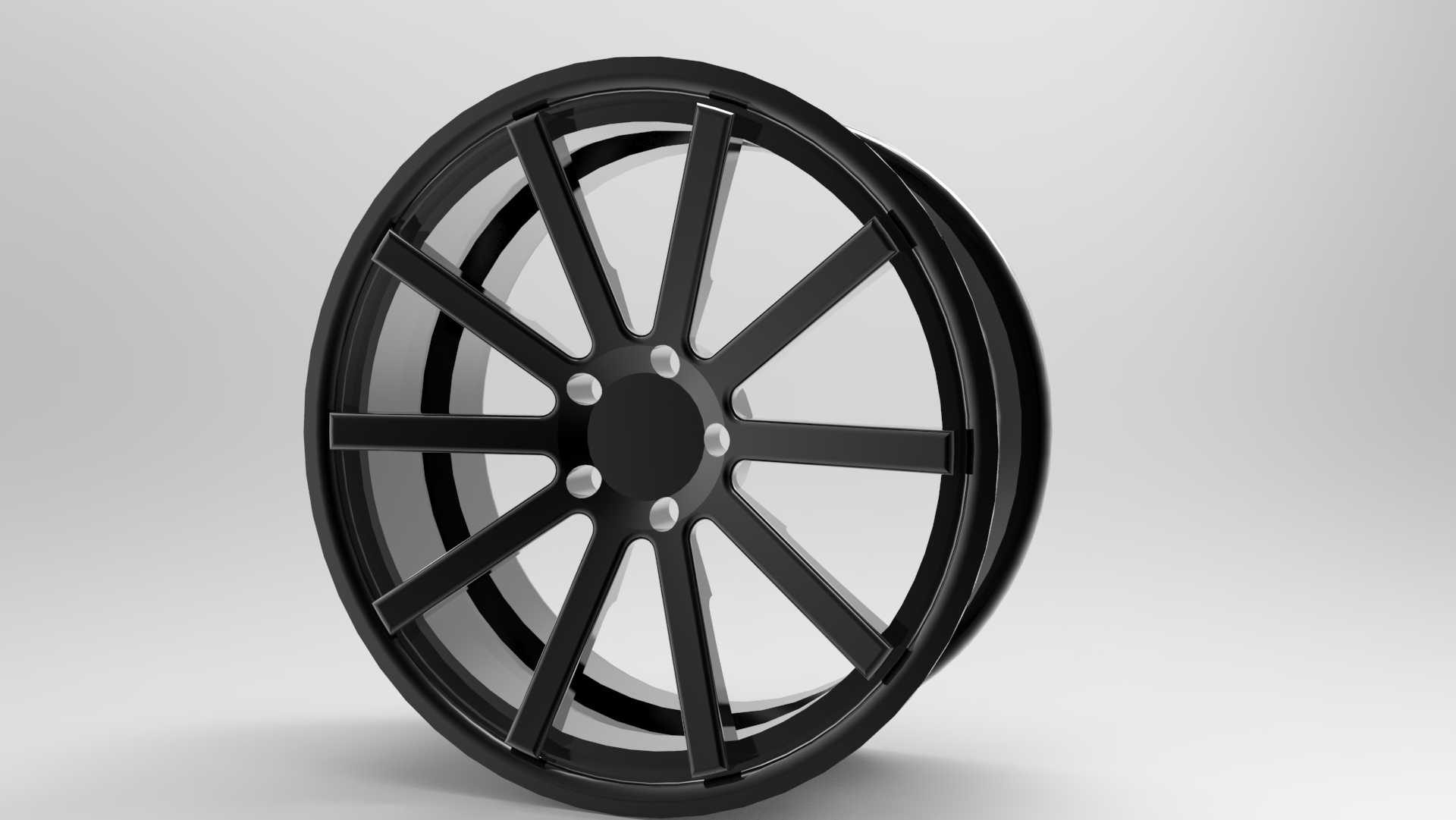

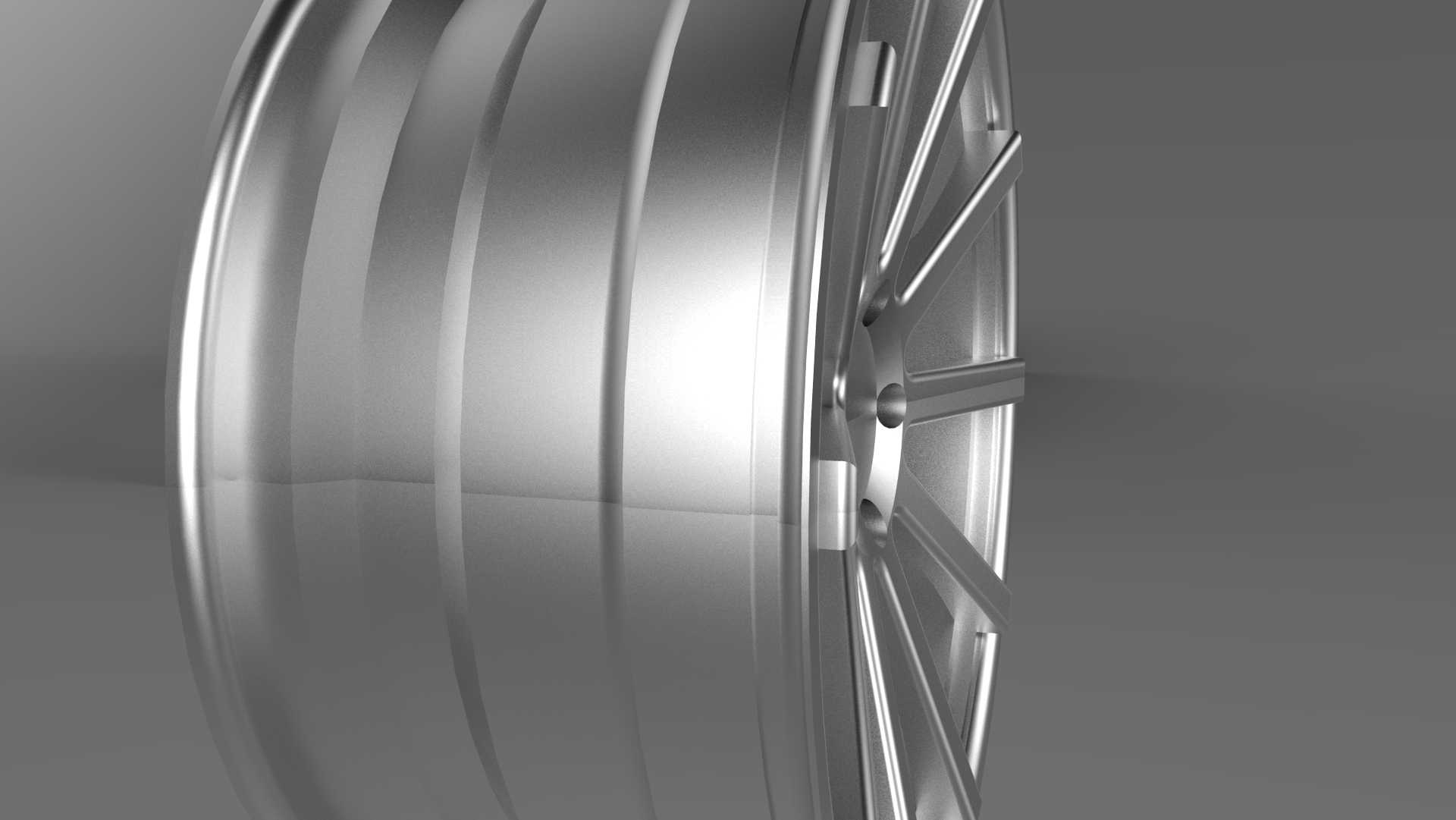

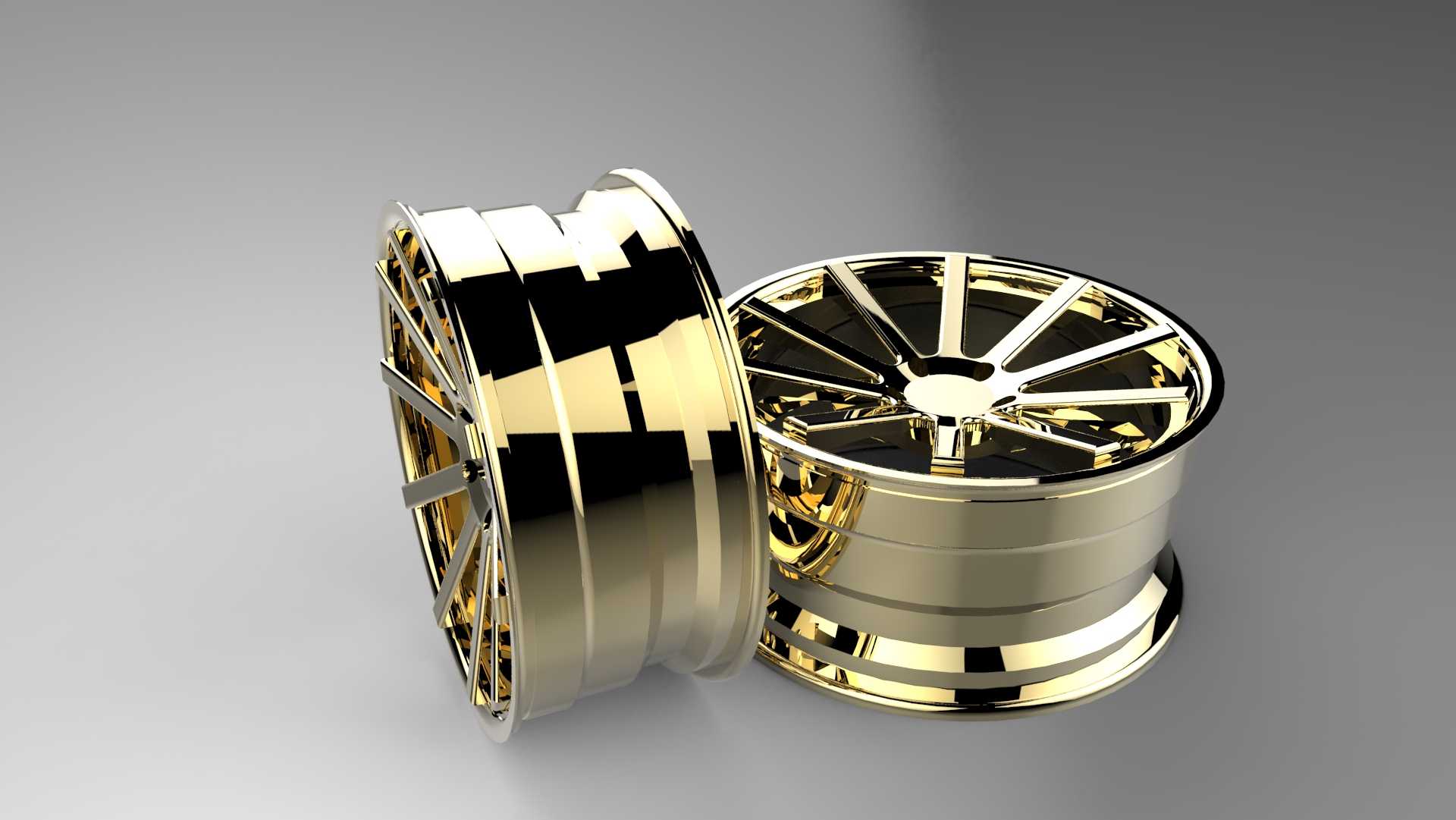

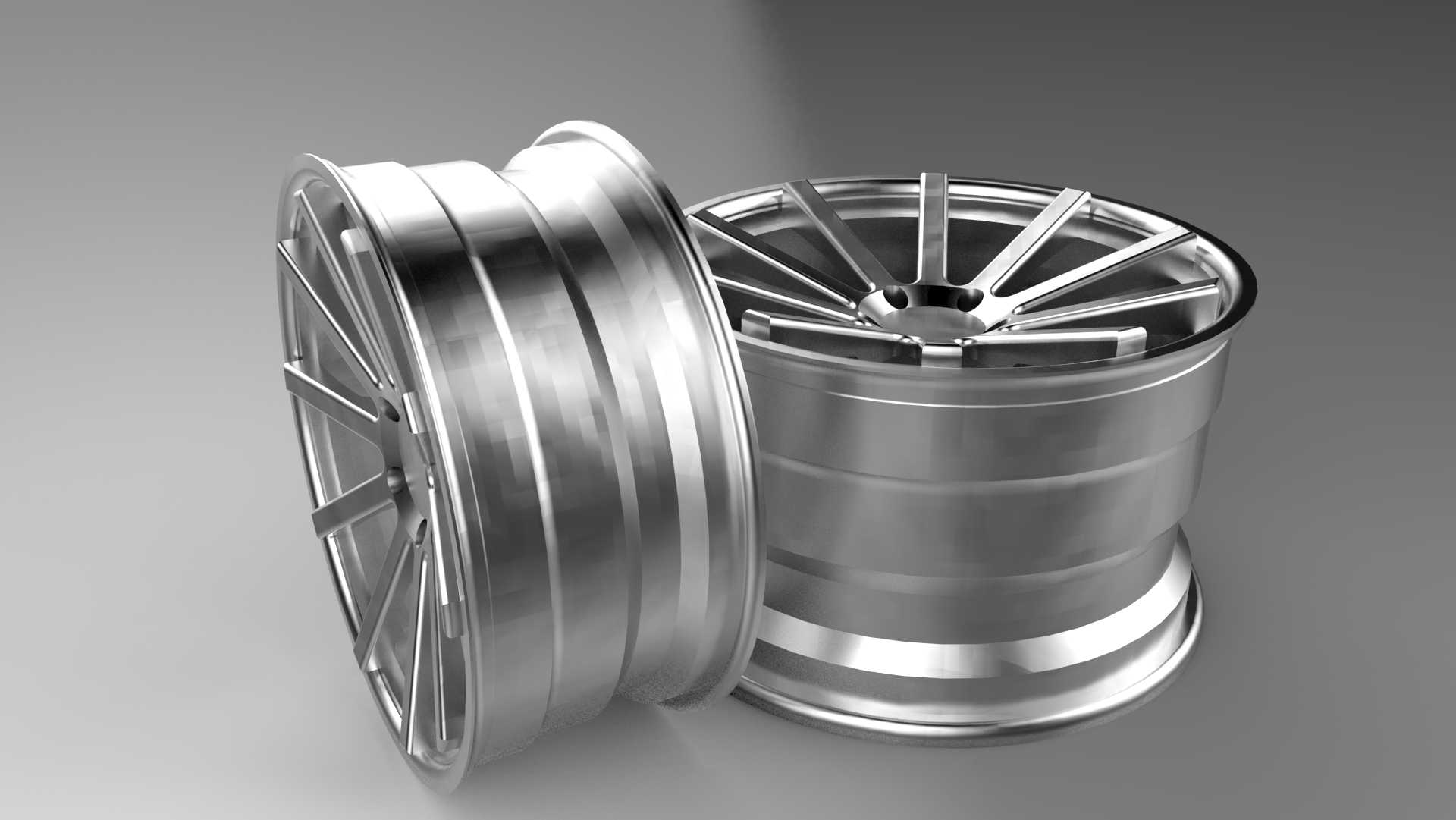

这款凹面轮毂的设计初衷是适配民用改装车的轮腔安装需求，日常在乘用车改装、低趴姿态车型搭建、展车定制场景中使用频率较高，核心作用是承载车身载荷、匹配刹车系统安装空间，同时兼顾轮辋与轮胎的密封配合边界。建模初期先梳理安装基准，先确定轮毂中心孔的定位轴线，对齐整车轮端的安装法兰面，预留出刹车卡钳的避让空间，避免装车后出现卡钳与轮辐剐蹭的问题。建模过程中先绘制轮辐的截面草图，多辐条的排布采用等角度圆周阵列，每根辐条的背面做减重凹槽处理，在保证结构刚度的前提下降低轮体自身重量，轮辋部分按照民用乘用车轮胎的胎圈座标准尺寸绘制，保证与轮胎装配后的密封可靠性，轮缘位置做圆弧过渡处理，避免拆装轮胎时割伤胎唇。凹面造型的设计重点在于轮辐安装面的下沉量控制，下沉尺寸需要匹配不同车型的轮距调整需求，避免轮毂突出翼子板或者陷入轮腔过多影响视觉效果，同时轮辐的倾斜角度要经过受力校核，保证车辆在过弯、急加速、急制动工况下，轮辐的应力分布均匀，不会出现应力集中导致的结构开裂问题。建模时先构建轮心的安装座结构，绘制好螺栓孔的分布圆，按照常见的五孔安装规格做孔位阵列，每个螺栓孔周边做凸台加强，分散螺栓紧固时的压应力，之后通过放样命令连接轮心安装座与轮辋的结合面，再逐个绘制单根轮辐的曲面，合并成整体实体后做圆角过渡，所有棱边都做R角处理，避免应力集中。轮辋的胎圈座位置保留标准的止口结构，保证轮胎充气后能紧密贴合，气门嘴的安装孔位预留标准尺寸，位置选在两根轮辐之间的空隙处，方便后续充气操作。模型的安装边界需要严格对齐实车轮端的参数，中心孔直径、螺栓孔分布圆直径、ET值的预留都要符合常规改装车的适配范围，轮辋宽度对应适配的轮胎宽度区间，避免出现轮胎与轮辋不匹配导致的漏气或者脱圈风险。建模完成后需要做干涉检查，确认轮辐背面与刹车卡钳、避震塔顶之间的预留间隙足够，在车辆满载颠簸、转向打满的工况下不会出现运动干涉，表面的金属质感渲染可以直观展示成品的电镀、抛光工艺效果，方便改装从业者提前确认装车后的视觉呈现。
