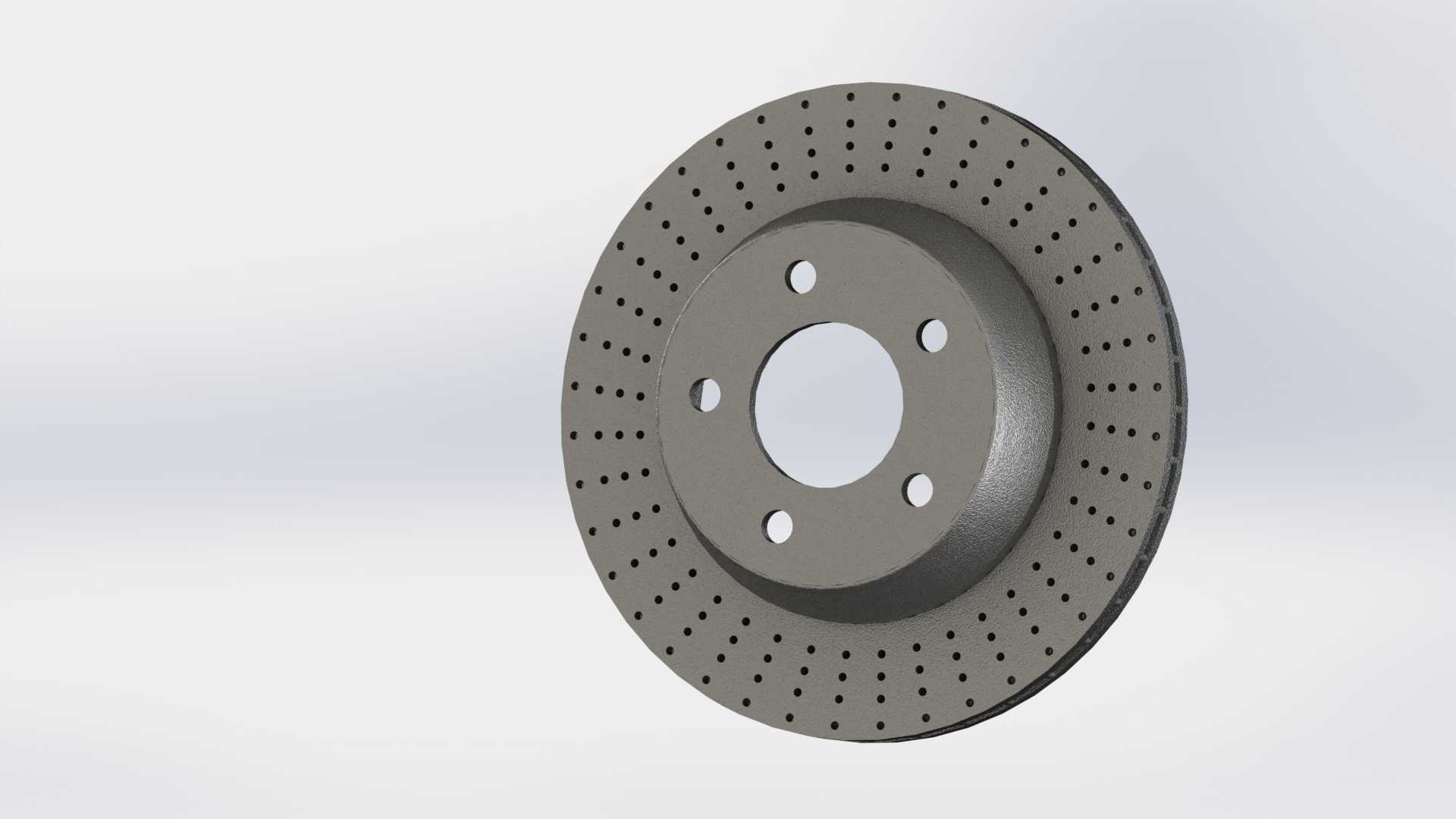

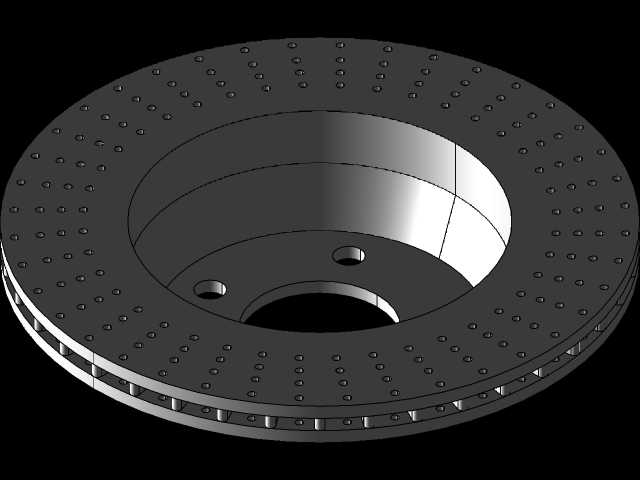

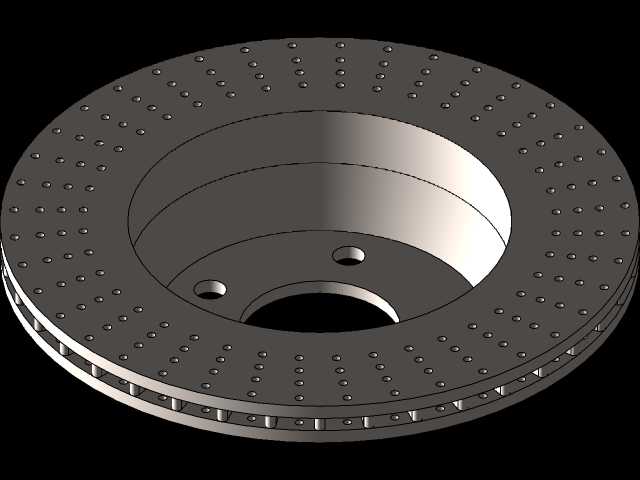

径向直叶片钻孔通风式汽车制动盘结构

这款制动盘主要面向乘用车盘式制动系统配套场景，在日常城市通勤、高速行驶以及轻度非铺装路面行驶工况下，都能承担车辆减速、驻车过程中的摩擦制动力矩传递作用。区别于传统实心制动盘，该结构采用径向直叶片的钻盘转子设计，摩擦工作面上均匀排布的径向钻孔，首先能在制动摩擦副持续贴合产生高温时，快速导出摩擦面间的磨屑与高温气体，避免高温气膜造成的制动效能衰减，同时连续的径向通风道可以在车辆行驶过程中借助轮腔处的迎面气流，形成贯穿盘体内部的冷却风道，将制动过程中积累的摩擦热量快速散出，降低连续制动后的热衰退风险，延长摩擦片与制动盘本身的使用寿命。从设计逻辑来看，盘体中心的安装法兰面设置了五个均匀分布的螺栓过孔，匹配主流乘用车型的轮毂轴承单元安装孔位，安装法兰与外圈摩擦环之间通过径向直叶片做刚性连接，直叶片沿盘体径向呈放射状排布，既保证了盘体整体的结构刚度，在承受制动钳夹紧力、摩擦力矩时不会出现过大的形变，又能在盘体旋转时像离心风扇叶片一样，主动将盘体内部的热空气甩出，强化对流换热效率。摩擦工作面的钻孔采用等距交错排布，避开了叶片的支撑位置，不会因为钻孔过度削弱盘体的结构强度，同时钻孔的边缘可以在制动过程中轻微刮除摩擦片表面的碳化层，维持摩擦系数的稳定。安装边界上，中心定位孔与轮毂轴头的配合尺寸按照常规乘用车的轴头直径设计，法兰面的平面度、螺栓孔的位置度都满足整车装配的公差要求，摩擦环的外径、厚度参数适配常见的单活塞浮动式制动钳安装空间，不需要对原车的转向节、制动钳支架做额外修改即可完成匹配。在实际使用场景中，这类带径向直叶片的钻孔通风盘，相比同尺寸实心盘的持续制动温度能降低15%-20%，高速制动时的方向盘抖动风险也因为盘体更好的通风均匀性得到有效控制，适合对制动热稳定性有一定要求的家用车型升级或者原厂配套使用，建模过程中对叶片的壁厚、钻孔的深度与倒角都做了符合工程实际的处理，避免出现应力集中导致的盘体开裂问题，摩擦面的平面跳动量控制也满足量产件的精度要求。
