集成口哨功能的创意U盘结构设计

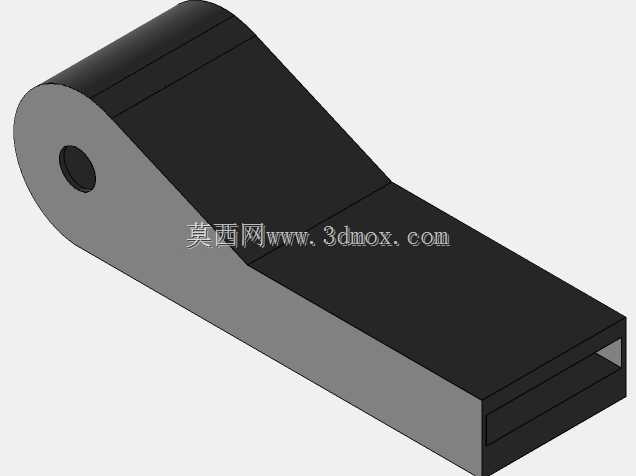

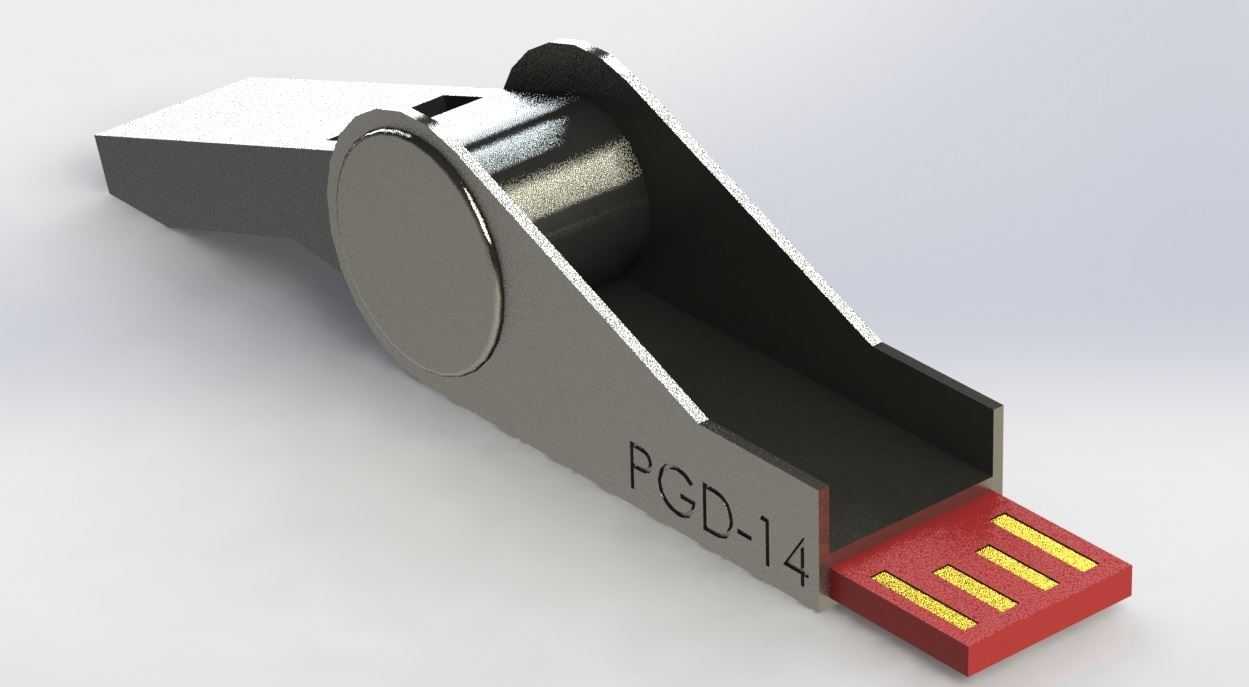

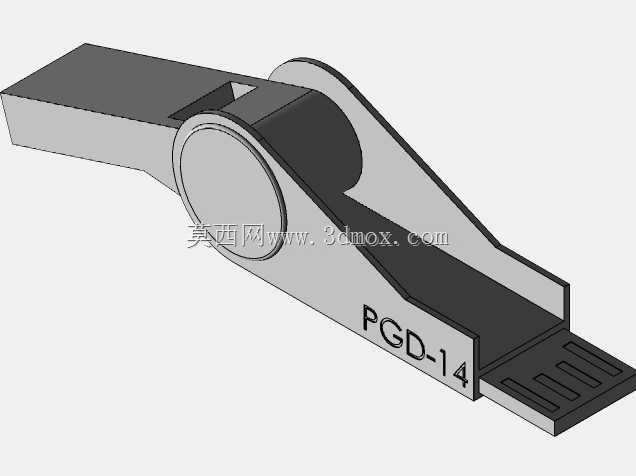

这款集成口哨功能的U盘，在常规便携存储设备的基础上拓展了应急发声功能，日常可作为普通闪存盘完成办公文件、工程图纸等数据的随身存储传输，户外出行、应急场景下可通过内置的哨腔结构发出高频警示音，满足多场景使用需求。建模阶段先梳理功能边界，整体结构分为存储模块、哨体外壳、旋转防护结构三个核心部分，先绘制USB公头的标准尺寸轮廓，按照通用USB2.0接口规范确定金手指区域的长宽尺寸与引脚间距，保证能适配常规电脑、工控设备的USB母座，不会出现插装干涉。哨体部分参考传统无核哨的腔室结构，在外壳内部预留出气流通道与出气边隙，吹气时气流通过切边产生振荡发声，建模时反复调整气道的倾斜角度与腔室容积，避免外壳壁厚不均导致注塑成型时出现缩痕，同时保证哨声音量与频率满足户外警示的传播需求。旋转连接结构采用销轴配合的方式，将USB接头部分与哨体外壳铰接，闲置时可将USB接头旋转收纳进哨体的凹槽内，无需额外配备保护盖，避免保护盖遗失的问题，销轴的配合间隙控制在0.1mm左右，既保证旋转时的阻尼手感，又不会出现松旷晃动的情况。外壳的边角全部做R1.5的圆角过渡，避免锐边划伤使用者，表面做哑光金属质感的外观处理，兼顾握持手感与耐磨性能。建模过程中先绘制整体的外形轮廓草图，通过拉伸、切除命令做出主体结构，再对哨腔内部的气道、旋转轴孔做细节特征处理，最后对USB金手指部分做分色处理，区分绝缘基材与金属触点，完成整体装配后检查各部件的运动干涉情况，确认旋转收纳过程中不会出现结构碰撞，同时验证哨腔的气流路径通畅，不会因为结构遮挡影响发声效果。整体尺寸控制在常规U盘的便携范围内，可轻松放入口袋、钥匙扣挂位，不会额外增加携带负担，兼顾了数码存储的实用性与应急工具的功能性。
