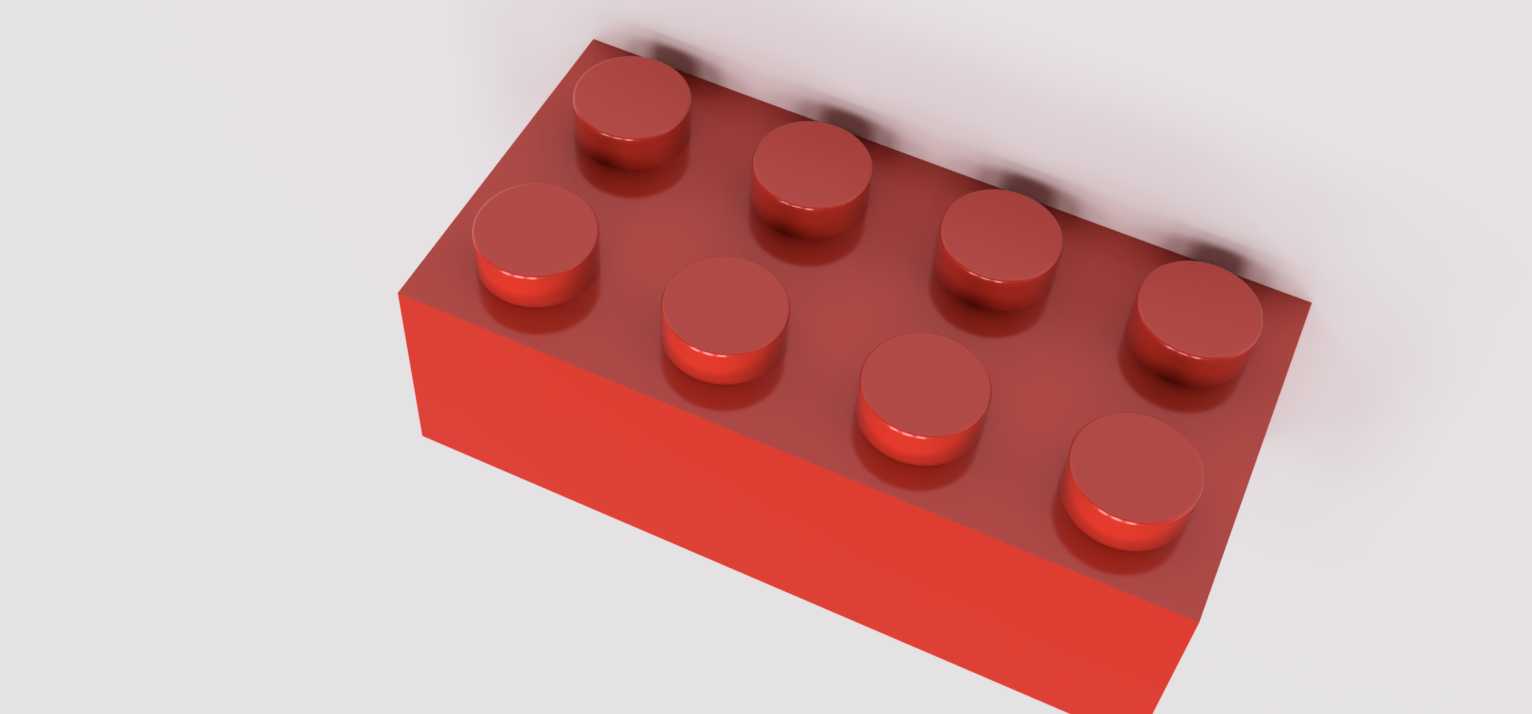

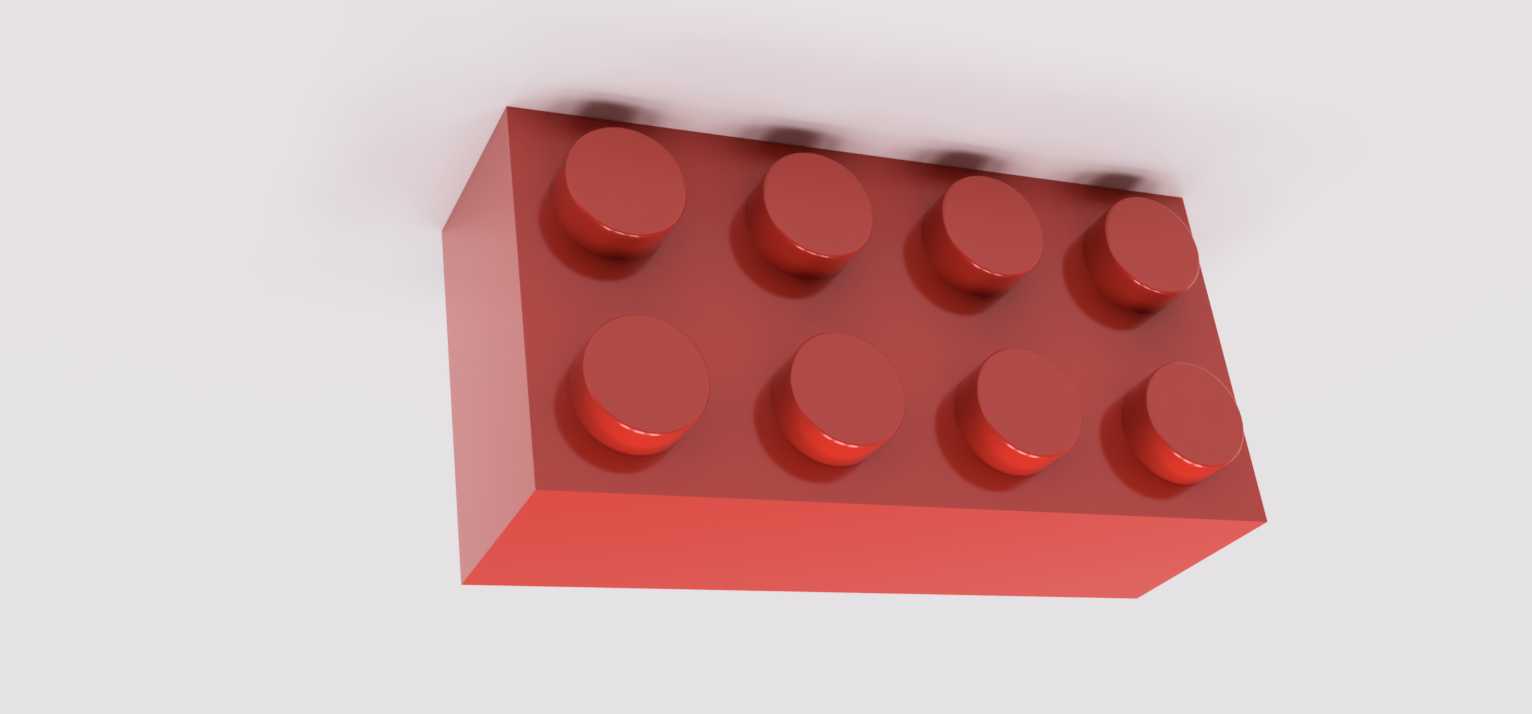

标准2x4凸点红色拼插积木块

这类基础拼插积木块是拼搭类玩具的核心通用零件，日常在科教结构演示、创客原型搭建、儿童益智拼搭场景中都有高频使用，单个零件可作为基础承载单元，也能和同规格积木上下堆叠、横向拼接，组成任意复杂度的结构造型。从结构设计来看，这类积木的核心配合尺寸是凸点外径与下方凹槽的内径公差，凸点采用带微小拔模斜度的圆柱结构，既保证拼插时的顺畅导入，又能依靠过盈配合产生足够的静摩擦力，让拼接后的结构不会轻易松脱，块体主体为长方体结构，边缘做了均匀的R角过渡，既避免尖锐边角划伤使用者，也能在注塑成型时减少应力集中，降低零件翘曲变形的概率。建模时先确定基础块体的外形轮廓，先绘制长方体基体，按照标准积木的凸点排布规则，在顶面定位8个圆柱凸点的中心位置，凸点高度控制在块体总厚度的三分之一左右，保证插入下方积木凹槽后有足够的配合长度；之后在块体底面绘制对应位置的凹槽，凹槽内径比凸点外径小0.1-0.2mm，预留合理的过盈量，同时在凹槽内壁做微小的脱模斜度，适配注塑生产的脱模需求。建模过程中需要重点校验相邻凸点的中心距，这个尺寸直接决定了和其他同规格积木的拼接兼容性，误差需要控制在0.05mm以内，否则会出现拼接过紧无法装配、或者过松容易脱落的问题；块体的侧壁厚度保持均匀，避免注塑时出现缩痕影响外观和结构强度。这类零件虽然结构简单，但是公差配合的设计直接决定了使用体验，在实际生产中多采用ABS塑料注塑成型，建模完成后可以直接导出用于模具设计的分型线，检查拔模角度是否符合生产要求，也可以用于虚拟拼搭测试，验证不同组合结构的拼接强度与装配干涉情况。
