对开式方形底座圆管锁紧连接夹结构

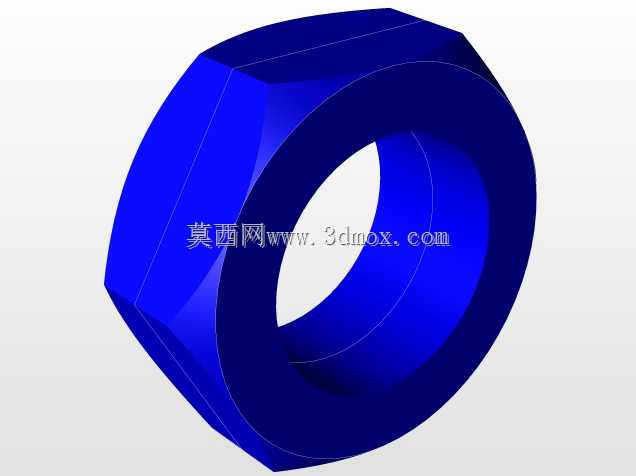

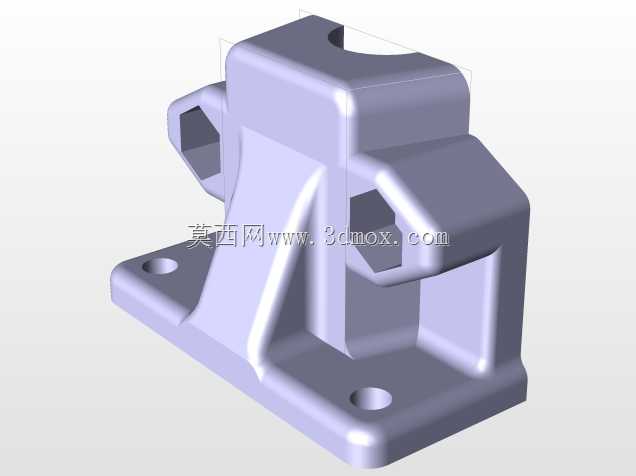

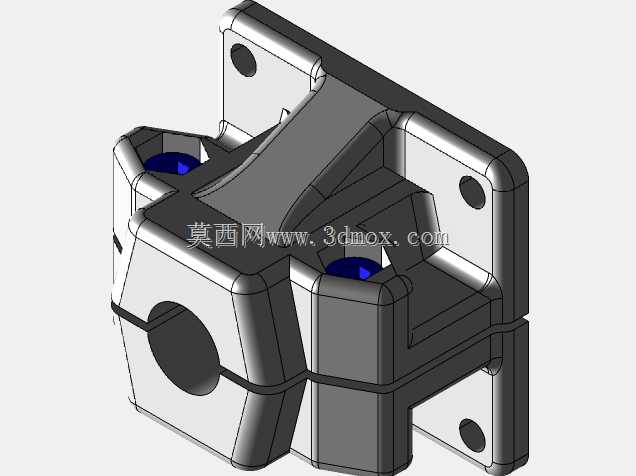

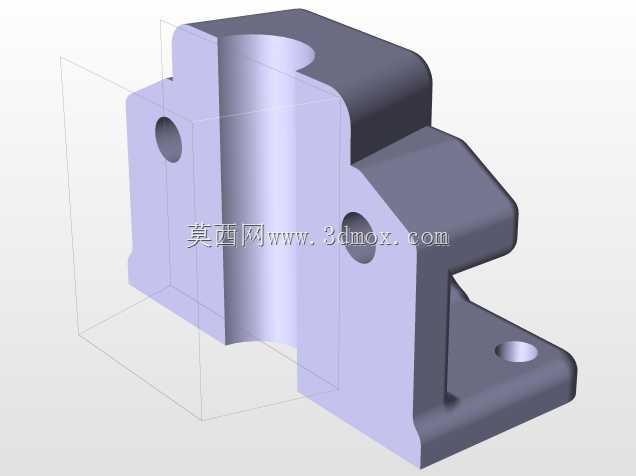

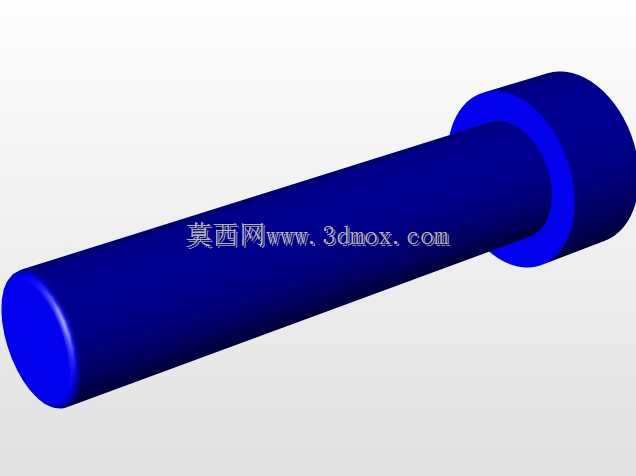

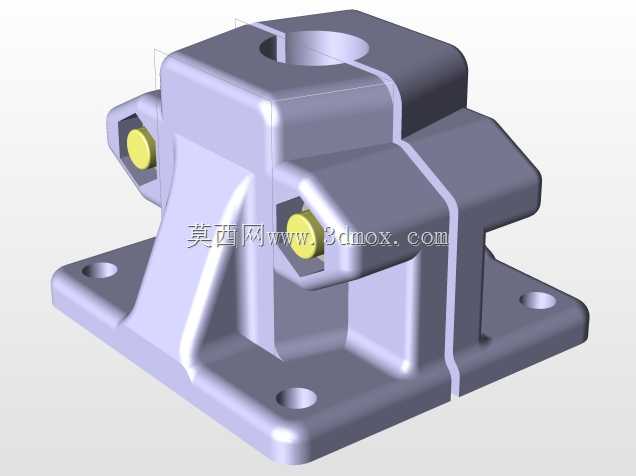

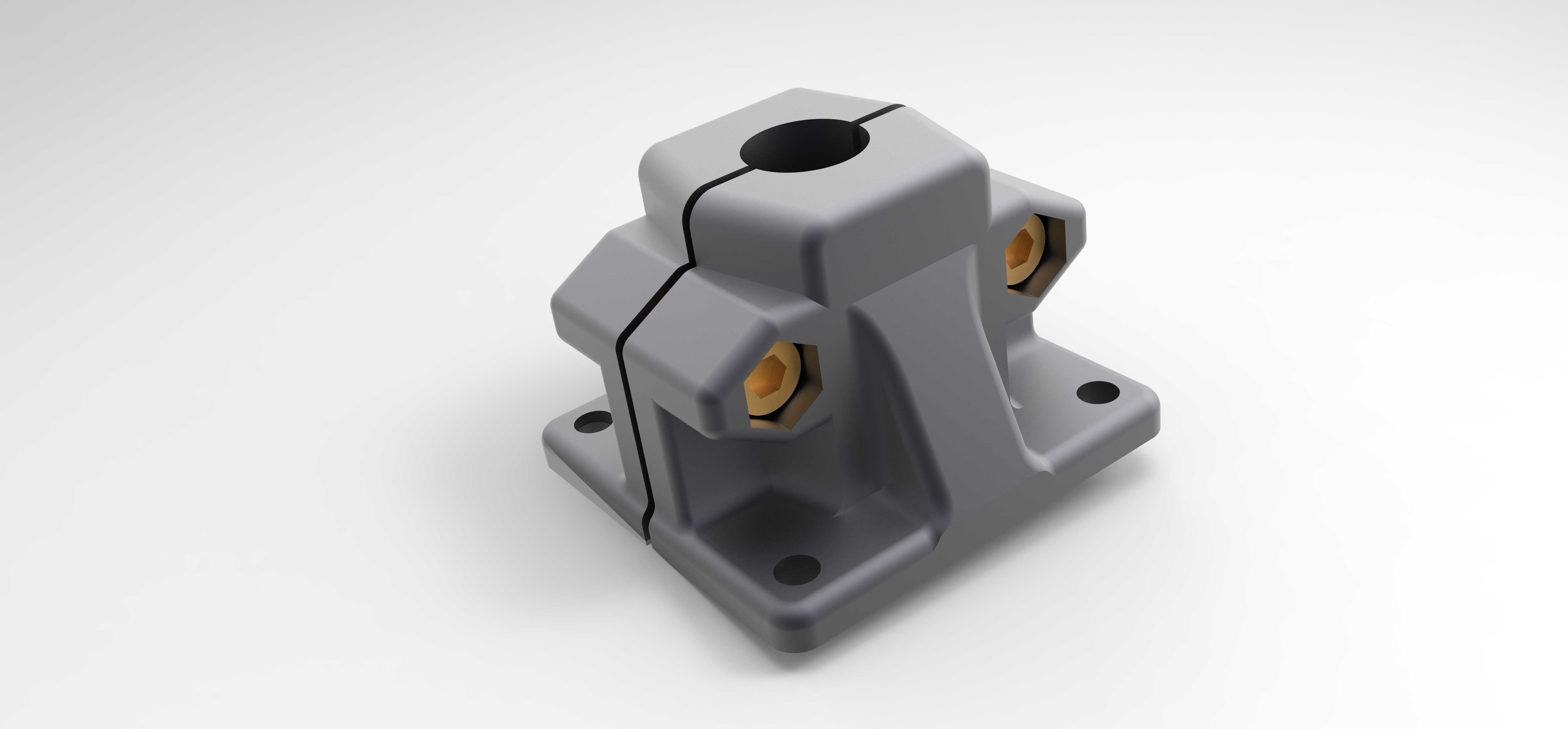

这类对开式连接夹多用于工业管路布设、轻型设备机架拼装场景，尤其是需要频繁调整管路高度、角度的生产线辅助工位，能在不破坏管材表面的前提下实现圆管的快速锁紧固定，相比传统焊接式管座，后期拆改调整的灵活度更高，也不会产生焊渣飞溅、管材变形的问题。从结构功能来看，主体采用上下对合的剖分设计，顶部的圆孔用来穿装待固定的圆管，侧面的两个带铜衬的锁紧孔用来穿装螺栓，拧紧螺栓时上下夹体沿剖分缝产生夹紧力，抱紧穿入的圆管，铜衬的作用是避免螺栓反复拆装磨损夹体的螺孔部位，提升反复使用的寿命；底部的方形法兰底座带三个安装沉孔，可直接通过螺栓固定在设备台面、机架型材面上，沉孔设计能让螺栓头埋入底座平面，不会突出平面干涉其他部件安装。建模时先从底座部分开始绘制，先拉伸出方形底座的基体，切除出三个安装沉孔，再向上拉伸夹体的支撑肋结构，注意支撑肋做了变厚度过渡，靠近底座位置厚度更大，能承受更大的侧向载荷，避免夹装悬臂较长的圆管时出现根部断裂。之后绘制顶部的夹装筒体，沿中心面做剖分切除，做出上下对合的分缝，分缝预留0.2mm的间隙，保证螺栓锁紧时上下夹体能产生足够的变形量抱紧圆管。侧面的锁紧凸台单独拉伸后，切除出安装铜衬的台阶孔，铜衬作为单独零件装配到位，铜衬的内孔做螺纹特征，和锁紧螺栓适配。整体建模过程中要注意安装边界的尺寸控制：底座安装孔的中心距要匹配常用的铝型材安装槽间距，顶部夹孔的直径适配常规规格的圆管，夹体总高度控制在合理范围，避免夹装后重心过高影响稳定性；所有棱边都做了小圆角过渡，既避免加工时的应力集中，也能消除安装时的锐边割手问题。这类连接件在实际使用中，可根据管材的外径更换对应夹孔规格的夹体，底座通用化程度高，在自动化生产线的物料架、传感器安装支架、气动管路固定场景中应用十分广泛，相比传统的抱箍类管夹，它的底座刚性更好，夹紧后的抗扭转能力更强，能承受一定的侧向载荷，不会出现管材转动移位的问题。
