镂空蛋形金属吊坠首饰结构设计

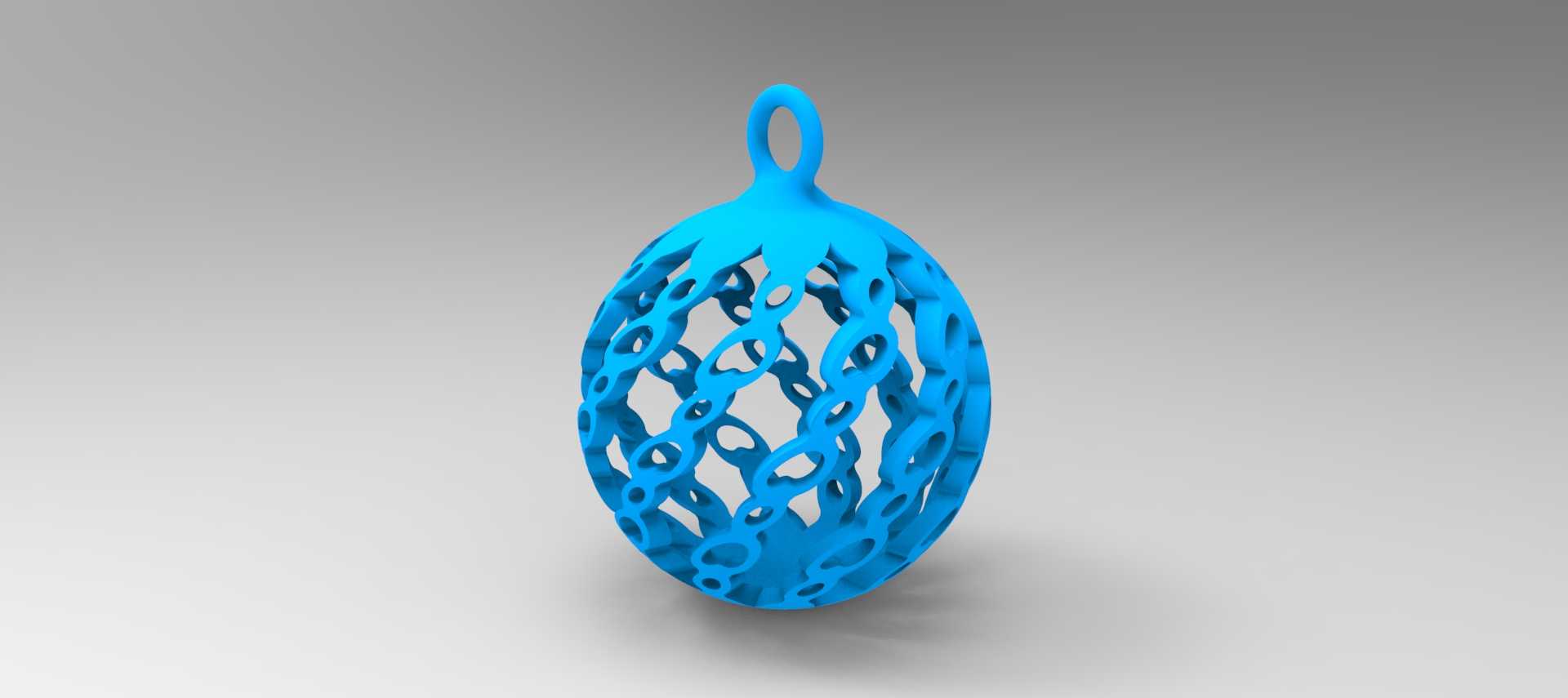

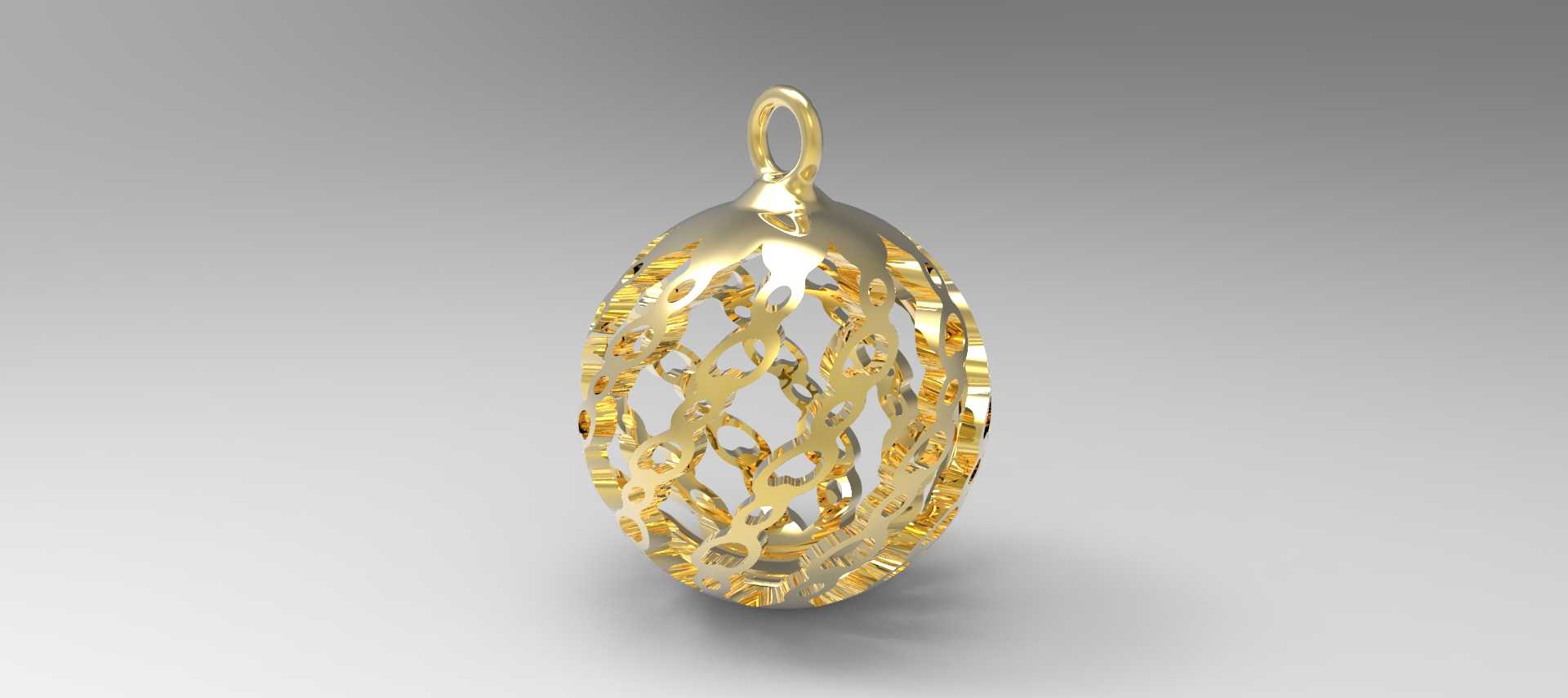

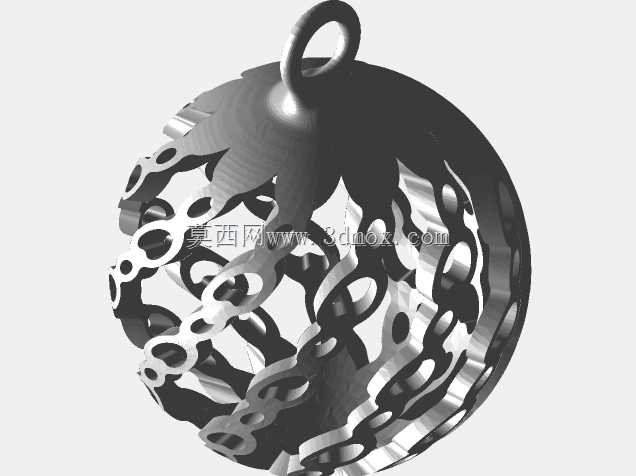

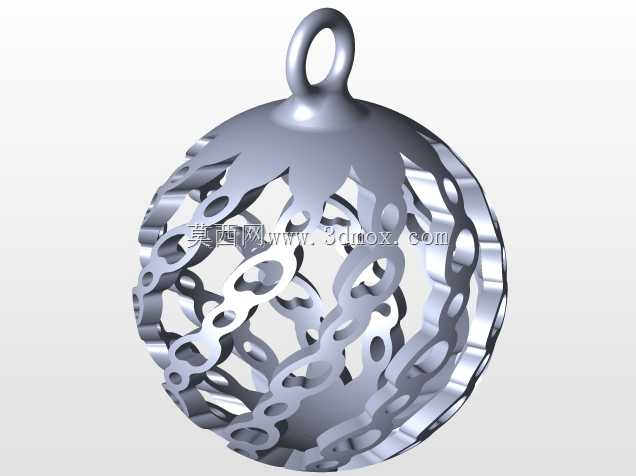

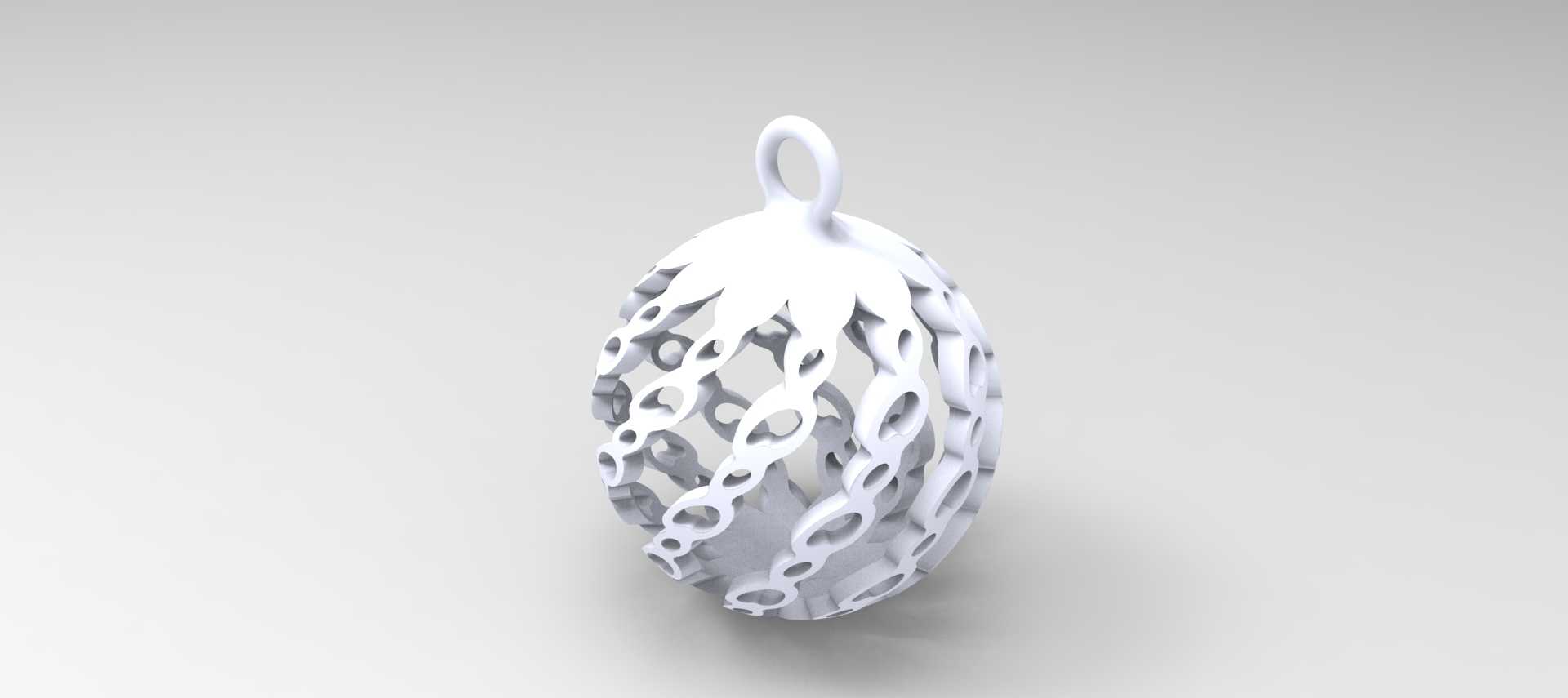

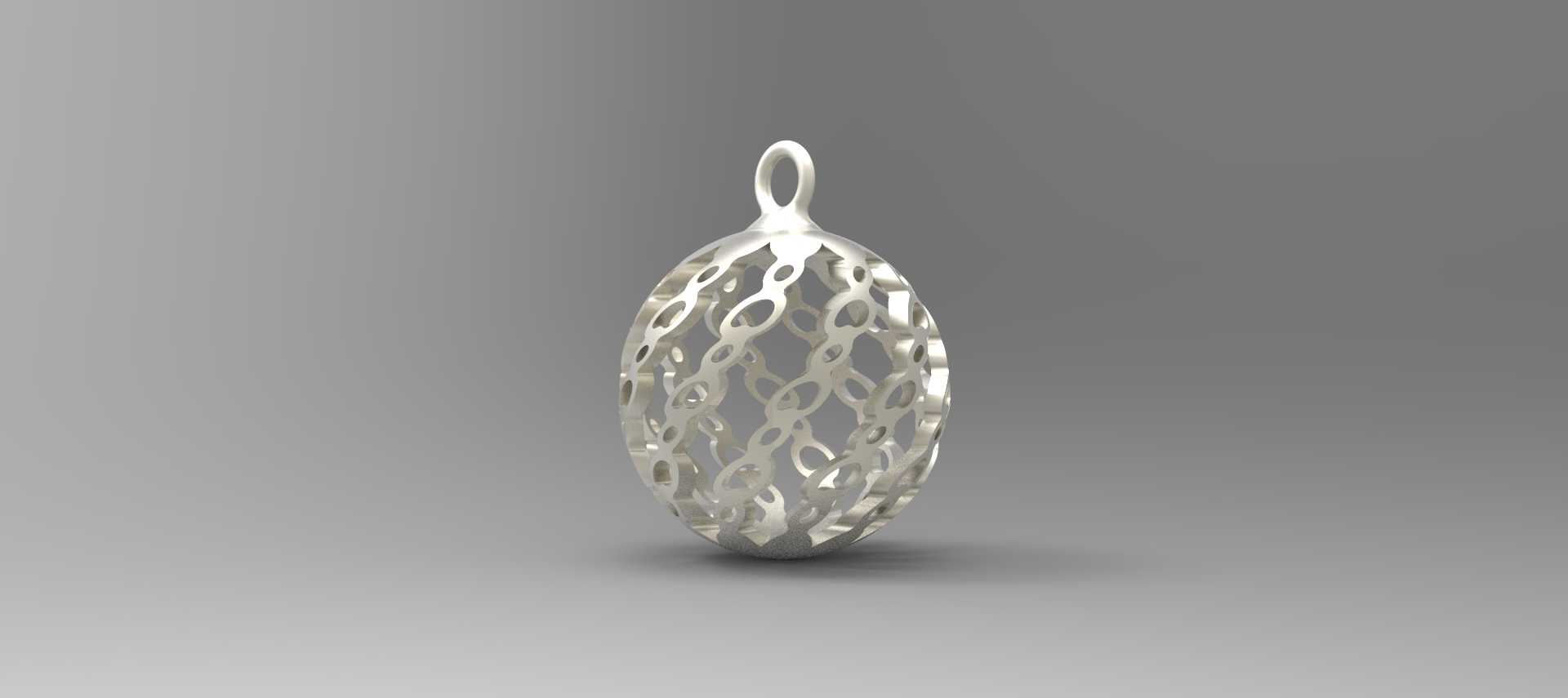

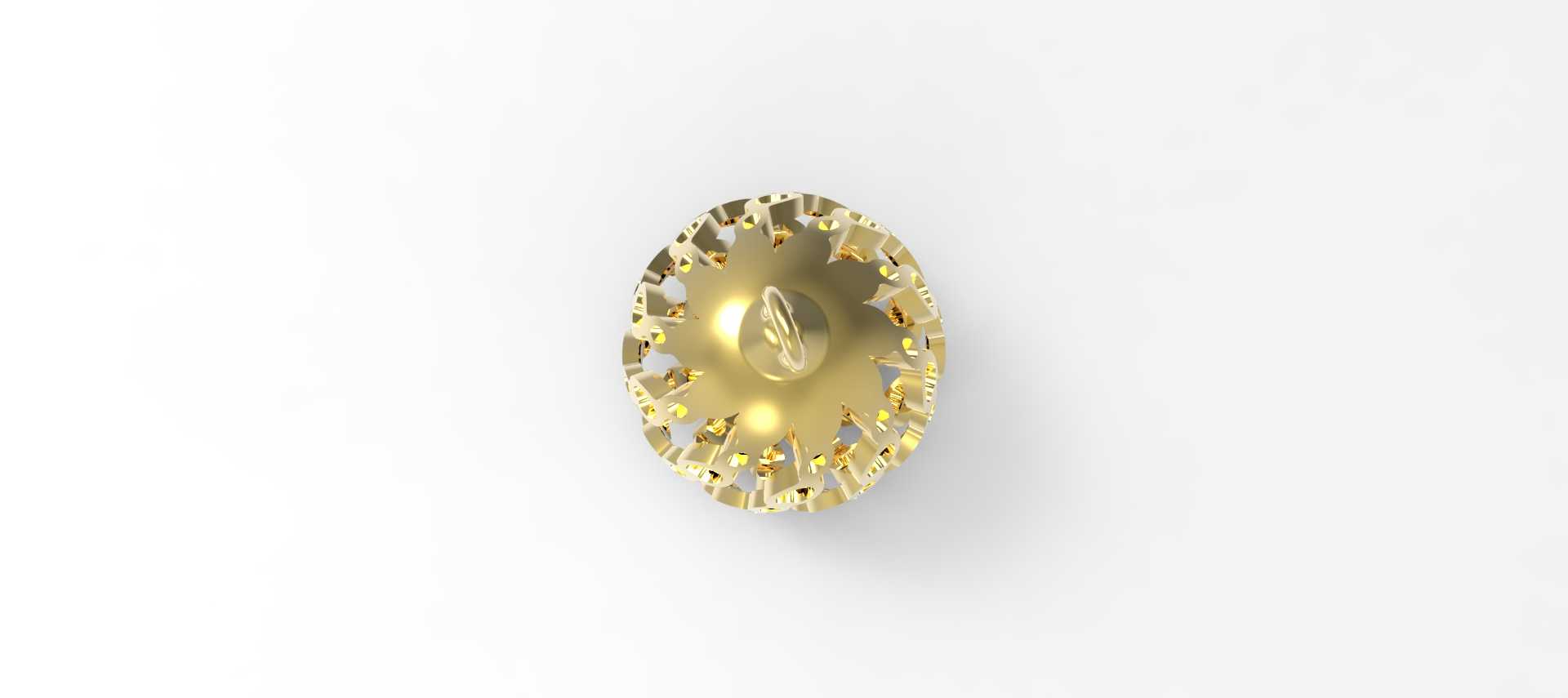

做这款镂空蛋形挂坠的建模时，最先要敲定的是佩戴场景的边界约束——日常佩戴的颈饰不能有尖锐棱角勾扯衣物，整体重量要控制在佩戴无坠感的区间，所以先把整体外轮廓定成椭球形态，宽20毫米、总高23毫米，顶部挂环的内孔留足3毫米间隙，能适配市面上绝大多数常规项链绳与细金属链，不会出现链体过粗穿不过、过细晃荡幅度过大的问题。壳体厚度统一设为1毫米，这个数值是兼顾金属铸造流动性与结构强度的平衡点，太薄的话浇铸时容易出现缺肉、砂眼，太厚则会让整体重量超标，长期佩戴拉扯颈部皮肤。建模的时候先绘制椭球的基础曲面，把顶部挂环和椭球主体做相切过渡，避免连接处出现应力集中，后续抛光或者佩戴受力时不会在衔接处断裂。接下来处理表面的镂空链纹结构，不能直接在曲面上做布尔运算切除，那样会出现碎面、壁厚不均的问题，要先把单节链环的轮廓投影到椭球曲面上，沿曲面法向偏移出1毫米的壁厚，再逐个阵列链环单元，保证每一段镂空的筋条宽度一致，所有镂空边缘都做0.2毫米的圆角过渡，既消除锐边防止划伤皮肤，也能让后续电镀、抛光工序更好处理，不会在棱角处积留抛光膏。这类镂空首饰的建模还要考虑脱模角度，所有沿出模方向的面都要做不小于1度的拔模斜度，方便失蜡铸造时蜡模顺利脱出，不会损坏表面的链纹细节。实际生产中这类结构多用于贵金属首饰加工，镂空设计一方面能减少贵金属用料控制成本，另一方面通透的结构在光线照射下会有层次丰富的反光效果，比实心椭球的视觉质感更轻盈，不会显得笨重。建模完成后要做壁厚分析检查，确认整个壳体没有低于0.8毫米的薄弱区域，避免铸造完成后出现易变形、易凹陷的问题，挂环和主体的衔接位置要做局部加厚处理，因为这个位置是整个挂坠的受力集中点，日常佩戴的拉扯力全部作用在此处，局部加厚到1.5毫米就能保证足够的结构强度，不会出现挂环断裂导致坠饰丢失的情况。
