金属球杆拼接正十二面体空间结构件

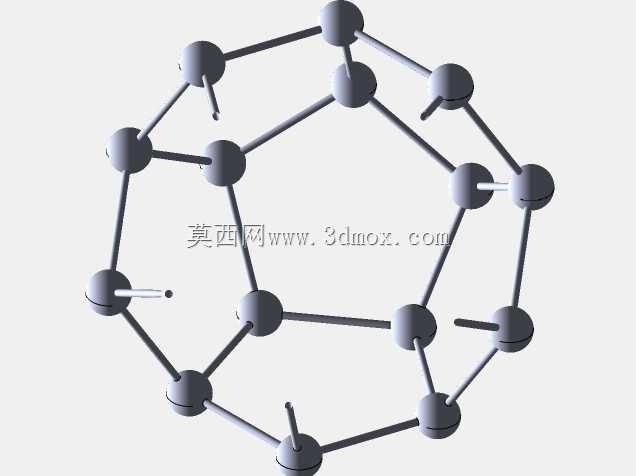

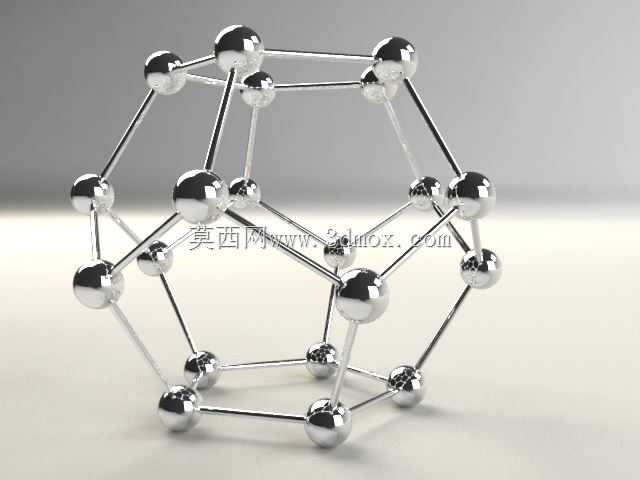

这类球杆拼接的正十二面体结构，常出现在科普教具、空间结构力学试验件、装饰性艺术装置的设计场景中，也可作为分子构型模拟的实体展示件，帮助学习者直观理解正多面体的空间拓扑关系，部分轻量化的同构型结构还会被用作小型承载框架的拓扑优化参考原型。从功能特性来看，该结构依靠二十个顶点处的金属球作为节点，三十根等长金属杆作为连接杆件，形成完全对称的封闭空间体系，每个节点连接的杆件受力均匀，在承受径向均布载荷时，杆件主要承受轴向拉压力，节点处的弯矩载荷极小，整体结构的空间刚度表现优异，相同耗材下的比刚度远高于同尺寸的实心框架结构。设计这类结构时，首先要确定正十二面体的外接球直径，以此明确所有顶点球的空间坐标，正十二面体的每个面都是正五边形，相邻顶点间的杆长与外接球半径存在固定几何比例，建模前需要先核算顶点坐标，避免后续杆件长度出现偏差导致装配错位。建模过程中，先绘制单个顶点球与单根连接杆的基础特征，确定杆件与球体的连接过渡尺寸，保证杆件端面与球面完全贴合，不存在装配间隙；之后通过空间阵列与坐标定位的方式，逐个放置其余顶点球，再逐根匹配连接杆件，过程中需要反复核对每个节点连接的杆件数量与角度，正十二面体每个顶点恰好连接三根杆件，相邻杆件的空间夹角固定，一旦出现角度偏差就会破坏整体的对称构型。完成基础构件装配后，需要对所有连接位置做布尔合并处理，避免出现重叠面或缝隙，后续做渲染处理时，给金属构件赋予镀铬材质参数，调整环境光的反射角度，就能呈现出图中的金属质感效果。这类结构的安装边界需要注意，若作为落地展示件使用，需要在底部三个相邻的顶点球位置设置安装平面，保证三个支撑点的平面度公差在合理范围内，避免放置时出现晃动；若作为悬吊展示件，则需要在顶部对称选取三个顶点作为吊点，保证悬吊时整体重心与几何中心重合，避免出现倾斜。实际建模时要注意，杆件的直径不能过粗，否则相邻杆件在靠近节点的位置会出现干涉，需要根据整体外接球尺寸核算杆件的最大允许直径，预留足够的装配间隙。
