工业输送用方口变径钢板料斗结构

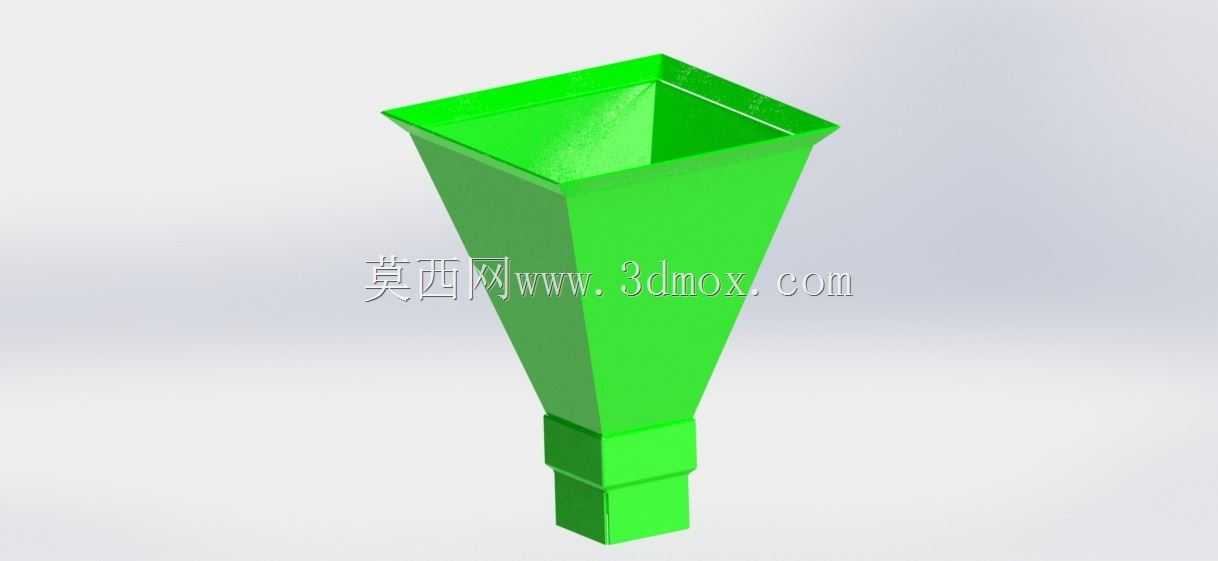

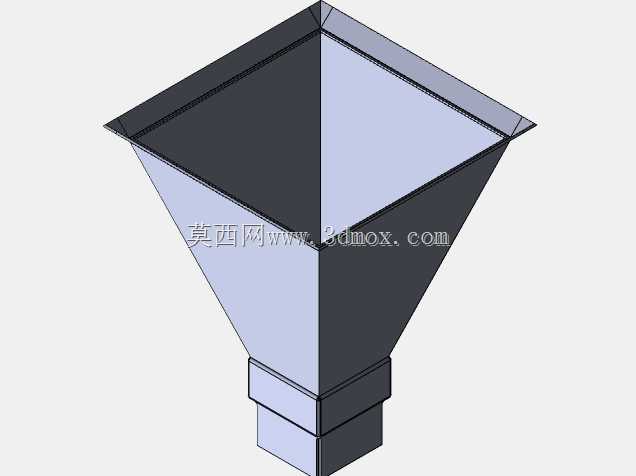

这类钢板料斗多用于散料输送、物料中转的工况场景，常见于粮食加工、建材配料、塑料粒子输送、粉体包装生产线的进料端，作用是承接上游来料，将大口径进料端的物料收拢后，以稳定流速送入下游管径更小的输送管道、喂料机构或者加工设备入口，避免物料散落、卡滞，同时控制下料的流速均匀性，减少物料冲击对下游设备的磨损。从结构设计来看，整体采用上宽下窄的方锥收拢结构，进料端为正方形敞口，能适配上方大尺寸的来料出料口，减少物料对接时的撒漏风险，锥段采用等斜率收拢设计，斜率参考常见散料的安息角设置，保证粉体、颗粒类物料能依靠自重顺畅下滑，不会在锥壁出现积料、挂壁的问题；下端设置两段阶梯式方型出料接口，可适配两种不同口径的下游对接管道，无需额外加装变径接头就能满足不同安装场景的对接需求，接口处预留的直段长度能保证对接时的密封面贴合度，避免物料从对接缝隙泄漏。建模过程中，首先在上视基准面绘制进料端的正方形外轮廓草图，通过拉伸凸台做出进料端的直边段，再通过放样凸台命令，分别选取进料端轮廓和第一阶出料口的正方形轮廓，生成锥段主体，之后继续向下拉伸做出两段阶梯式的出料接口，最后对所有棱边做等半径圆角处理，避免钢板焊接加工时出现应力集中，同时减少物料流动时的棱角阻力。安装时需要注意，进料端的上沿需要和上方出料设备的出料口保持水平对齐，通过法兰或者焊接方式固定在设备机架上，整体安装垂直度偏差需要控制在合理范围内，避免锥段单侧倾斜导致物料偏流、局部积料；出料端的接口尺寸需要和下游输送管道的内径匹配，对接时可加装密封垫减少粉尘外溢。日常使用中，针对流动性较差的粉体物料，可在锥段外壁加装振动电机辅助下料，该结构的钢板壁厚可根据输送物料的密度、磨琢性灵活调整，针对磨琢性强的矿石类物料，可在锥段内壁加装耐磨衬板延长使用寿命。
