户外花园壁挂式测温温度计结构设计

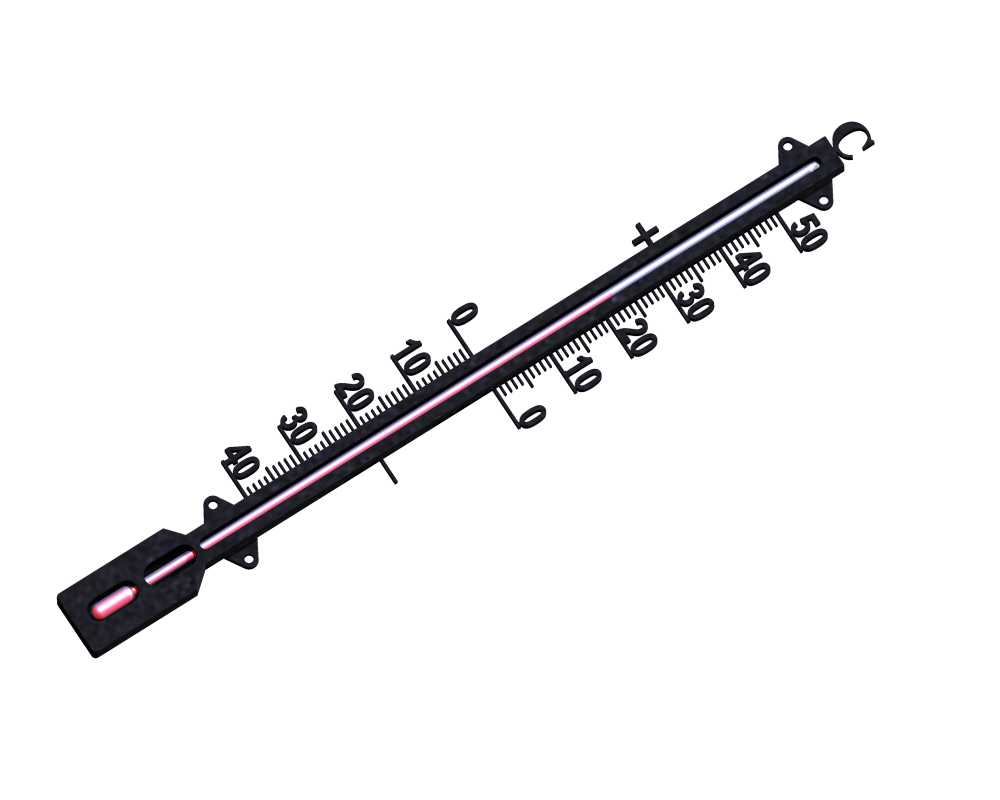

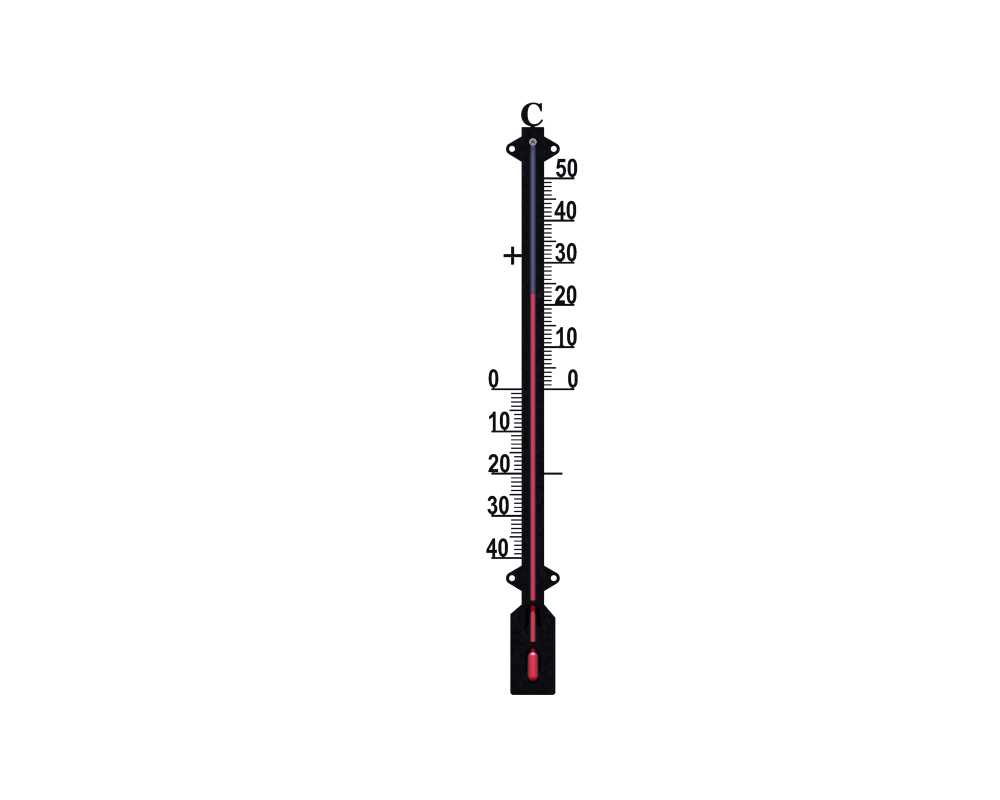

这款户外花园用测温装置，主要面向庭院、户外种植区、小型园艺场景的环境温度监测需求，日常使用中可直观展示实时环境温度，帮助园艺从业者、家庭用户判断植物生长环境温度条件，也可用于户外露台、小型仓储外区的日常温度参考，无需供电即可完成温度指示，适配长期户外露天使用场景。从结构设计来看，整体采用长条形扁平壳体结构，主体刻度区做了加宽处理，刻度标识采用大字号凹凸印刷设计，远距离即可清晰读取温度数值，测温感应端设置在壳体下端，做了加厚密封处理，避免户外雨水、凝露渗入内部影响测温精度，壳体上预留了两个壁挂安装孔，安装时可直接通过自攻螺丝固定在墙面、木质栅栏、园艺支架上，安装孔位间距做了通用化设计，适配常规户外安装的固定点位间距，整体外轮廓无尖锐棱角，避免户外使用时的磕碰划伤风险。建模过程中先绘制主体壳体的拉伸轮廓，确定整体长度、宽度与厚度尺寸，刻度区的刻度线采用阵列特征完成，先绘制单根刻度线的草图，按照温度刻度的间距参数完成线性阵列，再对不同量程的刻度线做长度区分，方便读数识别；下端的测温感应腔单独做抽壳处理，预留感温介质的安装腔体，安装孔位在壳体背部做沉头设计，保证固定螺丝安装后不突出壳体表面，避免刮蹭。实际使用中，该装置依靠感温介质的热胀冷缩原理带动指示液柱移动，无需外接电源，长期使用免维护，壳体材质选用耐候性工程塑料，可抵御户外紫外线照射、雨水冲刷带来的老化问题，刻度标识做了耐磨处理，长期户外使用不会出现刻度脱落模糊的问题。建模时需要重点关注感温腔与主体刻度通道的连通密封性，在装配结构上做了密封槽预留，可加装密封胶圈完成密封，避免内部感温介质泄漏，同时指示通道的内壁做了光滑处理，减少液柱移动的阻力，保证温度指示的灵敏度，整体结构无复杂传动部件，生产装配工序简单，适合批量量产。
