月牙造型手持角色扮演道具结构设计

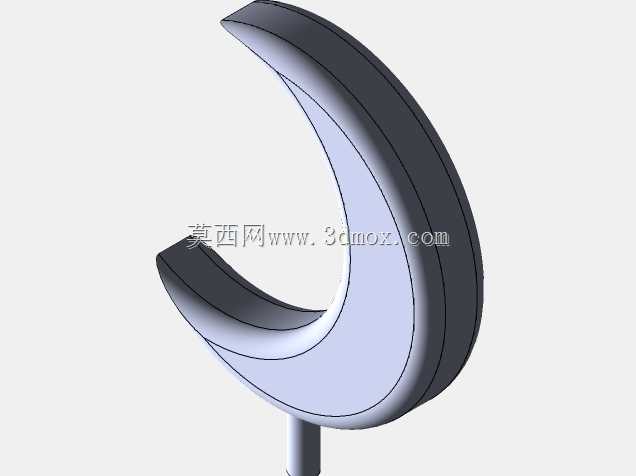

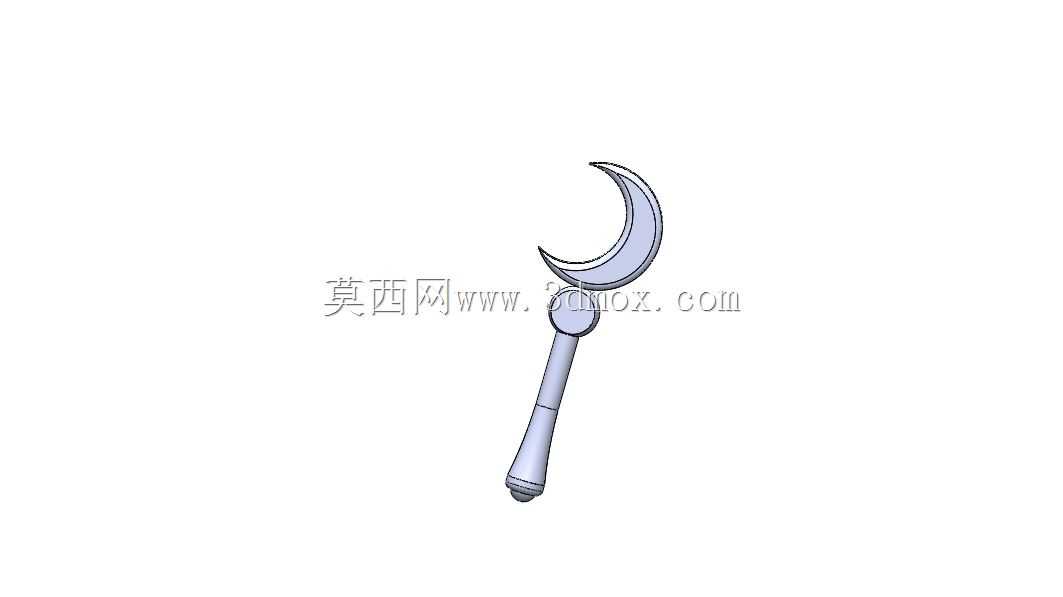

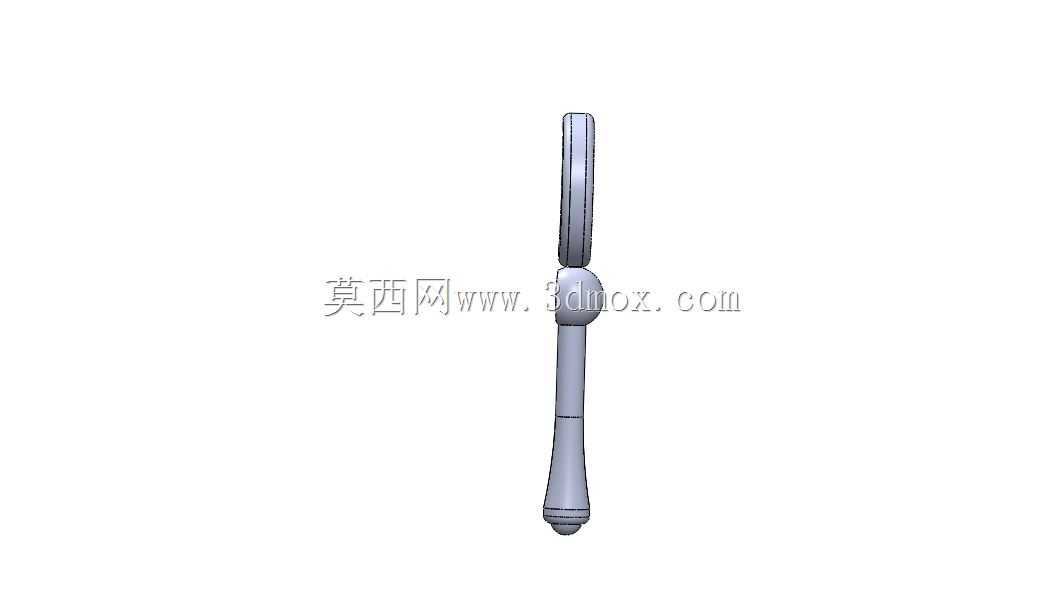

这类月牙造型手持道具，核心应用场景集中在动漫展会角色扮演、主题活动演出、影视周边手作复刻领域，实际使用时需要兼顾手持握持的舒适度与外观还原度，避免使用过程中出现硌手、重心偏移导致长时间持握疲劳的问题。设计初期先梳理整体结构逻辑，将道具拆分为月牙头部、连接转轴段、握持手柄三个独立模块，各模块之间采用小间隙轴孔配合，既保证拼接后的同轴度，也能在后期做表面处理时拆分操作，降低涂装作业的遮挡难度。建模阶段先绘制月牙头部的轮廓草图，以双圆弧拟合月牙的内外刃边曲线，通过拉伸凸台生成基础实体后，对边缘做R2-R3的圆角过渡，避免尖锐边角在使用过程中造成划伤，符合手持道具的安全使用要求。连接段采用阶梯轴结构，大端与月牙头部的沉孔配合定位，小端插入手柄上端的安装孔，配合长度控制在12mm，保证连接强度的同时不会出现装配错位。握持手柄部分依据成年人手型的平均握持尺寸设计，整体长度控制在120mm，直径从连接端的18mm向尾端逐步收窄至14mm，表面做微弧面处理贴合手掌握持曲线，尾端添加小圆球封边，既提升整体造型的完整度，也能防止持握时手柄从手中滑脱。建模过程中先完成各零件的单独建模，再进入装配环境添加配合约束，检查各部件之间是否存在干涉问题，针对月牙头部与连接段的衔接位置，做0.5mm的让位凹槽，保证拼接后接缝平整无明显台阶。完成实体建模后，对整体模型做渲染验证，检查曲面的光影过渡是否流畅，针对月牙头部的弧面曲率做微调，避免出现曲面凹陷、曲率突变的问题，保证外观造型的流畅度。这类手持道具在实际生产时可采用树脂3D打印制作，建模时预留0.2mm的表面处理余量，方便后期打磨、上色作业，整体装配完成后总长度控制在220mm左右，重量控制在150g以内，长时间持握不会产生明显的负重感，适配多数角色扮演场景的使用需求。建模过程中需要重点关注各部件的壁厚控制，整体壁厚统一设置为3mm，既保证打印后的结构强度，也不会因为壁厚过大增加整体重量，连接位置的轴孔配合公差取H7/h6，装配后无需额外粘接即可实现稳定连接，也方便后期拆分收纳。
