三阶益智魔方结构三维建模作品

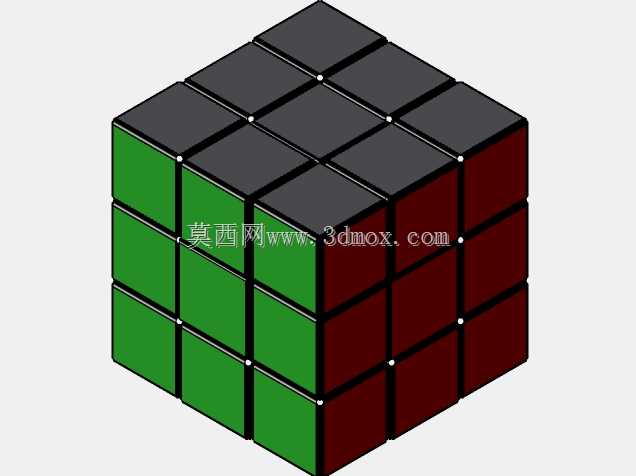

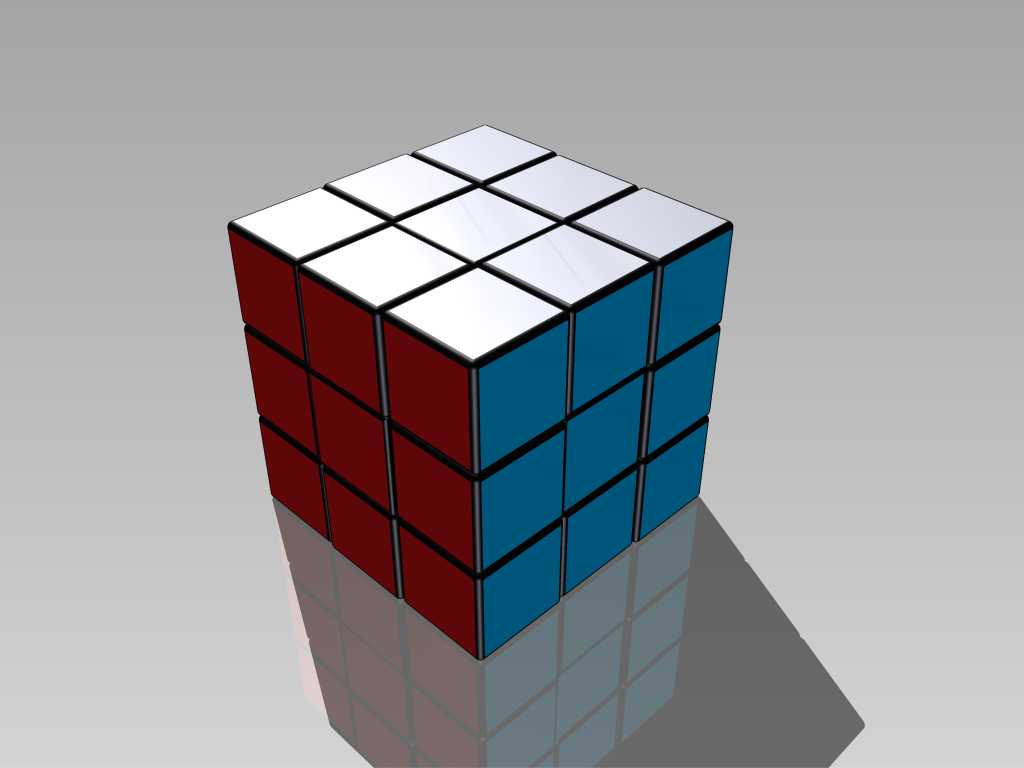

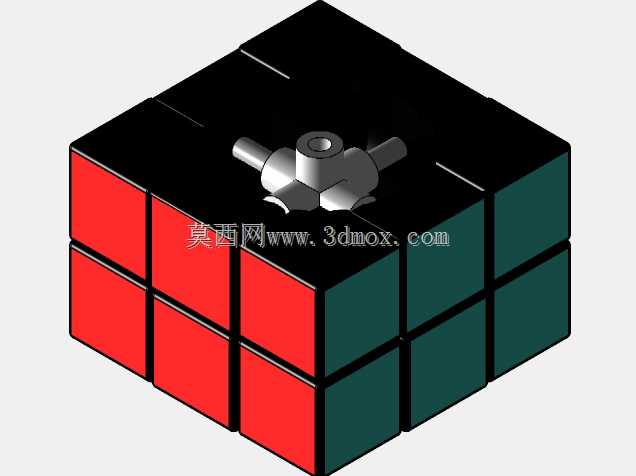

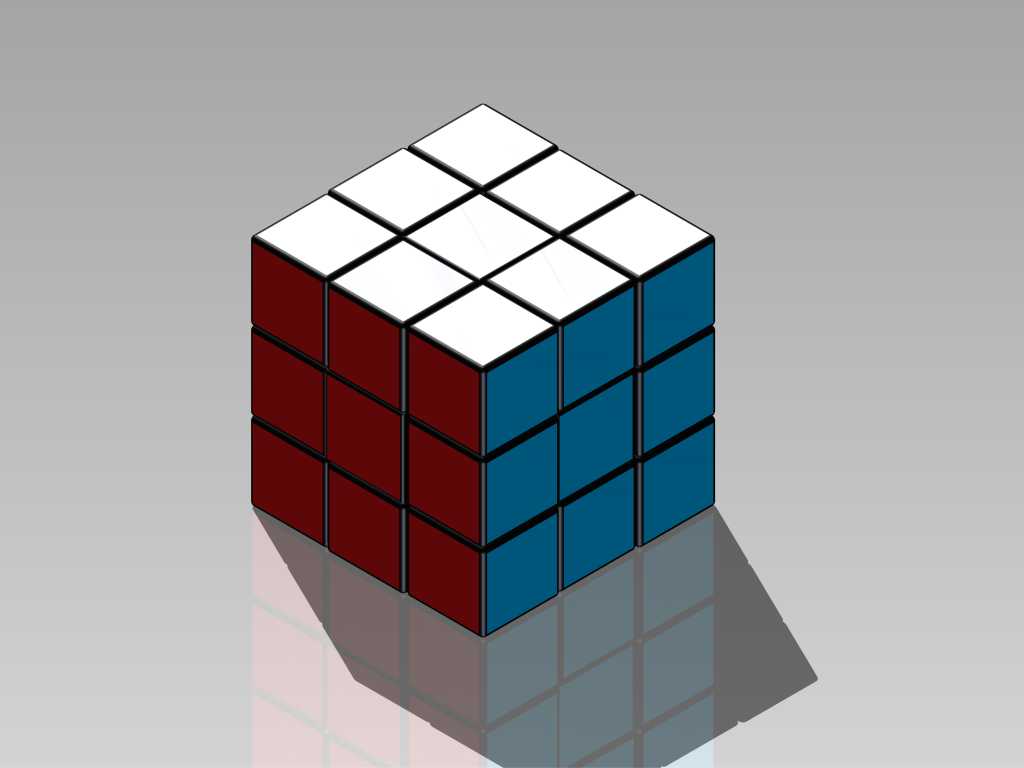

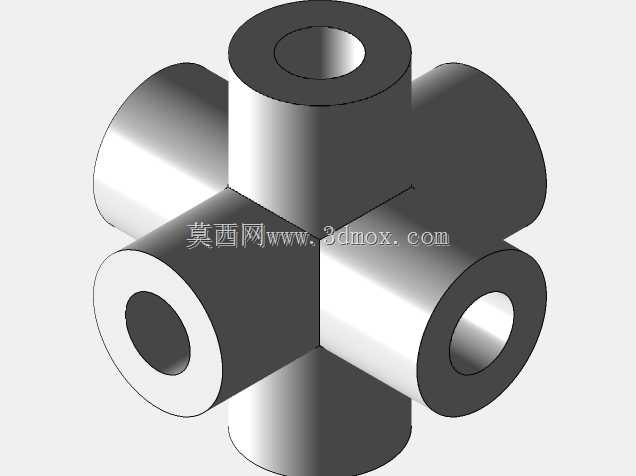

这类魔方结构的三维建模，常被用于益智玩具产品开发、结构原理教学演示、文创周边定制等场景，实际落地中既可以作为玩具量产前的结构验证载体，也能作为机械装配约束教学的典型案例，帮助初学者理解空间限位、转动配合的核心逻辑。从功能特性来看，标准三阶魔方需要满足六个面独立转动、相邻层无卡滞、块体间间隙均匀的要求，每个角块、棱块、中心块的卡扣结构都要经过反复校核，避免转动过程中出现松脱或者干涉的问题。建模初期需要先确定整体外形边界，标准三阶魔方的单块立方体边长通常控制在56-58mm区间，整体外轮廓为规整正立方体，所有外露面做R0.5的圆角处理，避免尖锐边角带来的使用风险，内部转轴的安装空间要预留足够的公差带，中心轴与各层中心块的配合间隙控制在0.1-0.15mm，保证转动顺滑无晃动。具体建模过程中，首先绘制中心十字转轴的基础特征，通过拉伸、切除完成轴体的卡位槽结构，再分别绘制角块与棱块的基体，重点处理块体内部的卡扣挂钩结构，挂钩的倾斜角度要匹配转动轨迹，避免旋转时出现结构碰撞。完成单个块体建模后，通过阵列、装配约束完成整体拼接，分别对红、蓝、白等不同色块的面做外观区分，同时添加地面反射效果验证整体外观的视觉协调性。建模过程中需要反复调整块体间的配合间隙，模拟不同角度转动时的干涉情况，对卡扣的壁厚做均匀化处理，保证后续注塑生产时不会出现缩痕，同时兼顾结构强度，避免频繁转动后出现卡扣断裂的问题。这类结构建模的核心难点在于内部隐藏配合结构的精度控制，外露的规整立方体外观只是表象，内部的卡扣弧度、转轴限位、间隙预留才是保证魔方使用手感的关键，建模时不能只做表面的方块拼接，要完全还原实际产品的装配逻辑，才能让模型具备实际的工程参考价值。
