七片波浪形拼块托盘式益智拼图结构

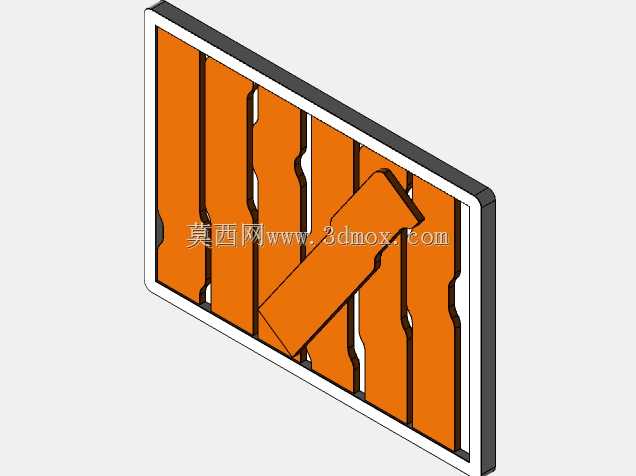

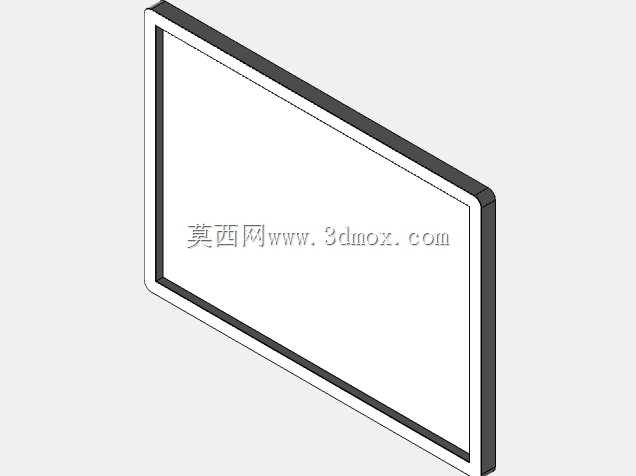

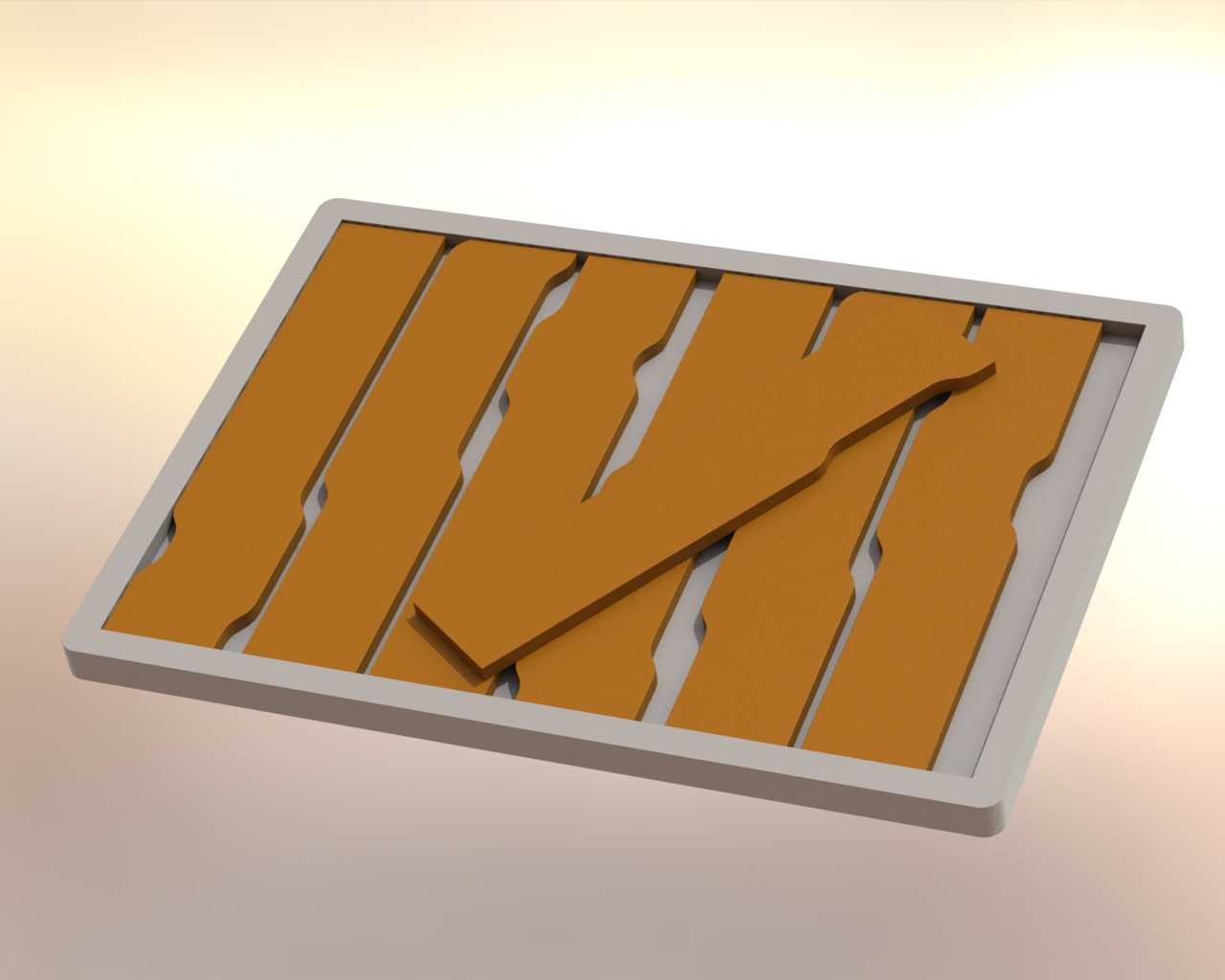

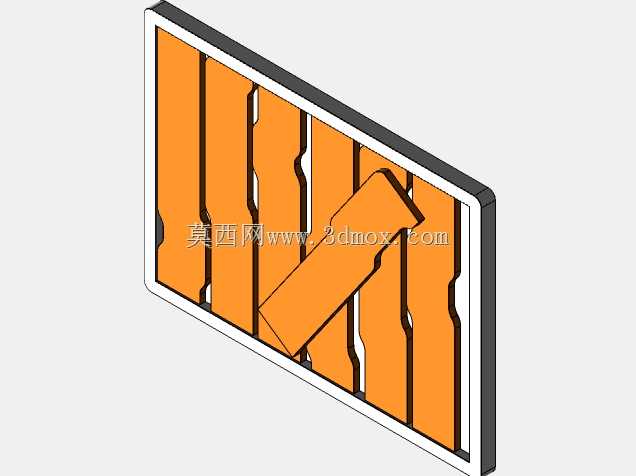

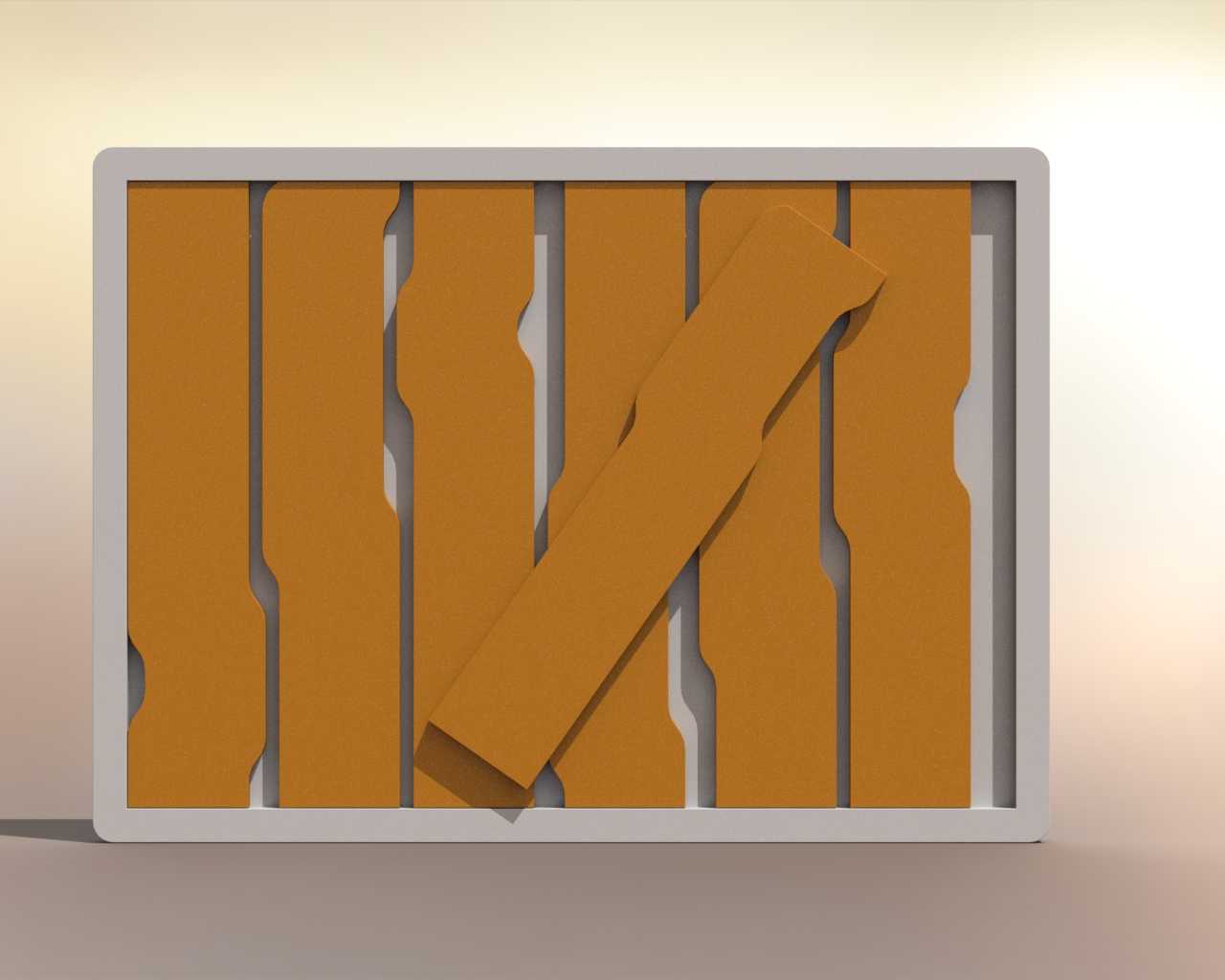

这款拼装类结构件常应用于益智教具、桌面益智玩具场景，核心用途是通过拼合操作锻炼使用者的空间构型思维与几何形态匹配能力，也可作为机械结构认知的入门教学演示件，帮助初学者理解平面约束、轮廓拟合的基础工程逻辑。整套结构包含7块带波浪轮廓的异形拼块与一个带限位边框的承载托盘，所有拼块的波浪侧边经过轮廓拟合设计，每一块的凹凸曲面都与相邻拼块的曲面形成唯一匹配关系，不存在错位拼装的可能，只有按照特定的排布逻辑调整拼块角度与位置，才能将7块拼块完全嵌入托盘的边框内部，实现拼块上表面与托盘边框上表面齐平的装配效果。托盘采用带围边的浅槽结构，围边的内轮廓尺寸与7块拼块拼合完成后的整体外轮廓完全一致，槽深与拼块的厚度保持统一，装配完成后拼块不会在槽内出现窜动，围边的高度刚好限制拼块的竖向位移，避免拼合后散件脱出。建模阶段先绘制托盘的外轮廓矩形，拉伸生成带围边的基体后，对围边内侧做圆角过渡处理，避免尖角应力集中同时提升手持触感。拼块建模时先绘制每一块的波浪侧边轮廓，通过等距偏移、曲率连续约束保证相邻拼块的曲面配合间隙控制在0.1mm以内，既不会出现卡滞也不会有过大的装配旷量，所有拼块的非配合侧边做0.5mm的倒角处理，方便取放与对位拼装。建模过程中需要反复校验每一块拼块的轮廓约束关系，通过装配体的干涉检查功能排查拼块之间、拼块与托盘围边之间的干涉问题，调整曲面曲率保证拼装过程顺滑无卡顿，最终实现所有拼块完全嵌入托盘的装配状态。这类结构的设计核心在于轮廓的唯一性匹配，每一处波浪曲面的曲率、凹凸位置都经过反复调整，避免出现多解拼装的情况，保证拼图的难度与趣味性平衡，同时整体结构无细小易脱落零件，适合作为桌面益智摆件或教学演示用具使用。
