大口径拼接镜面天文观测望远镜结构

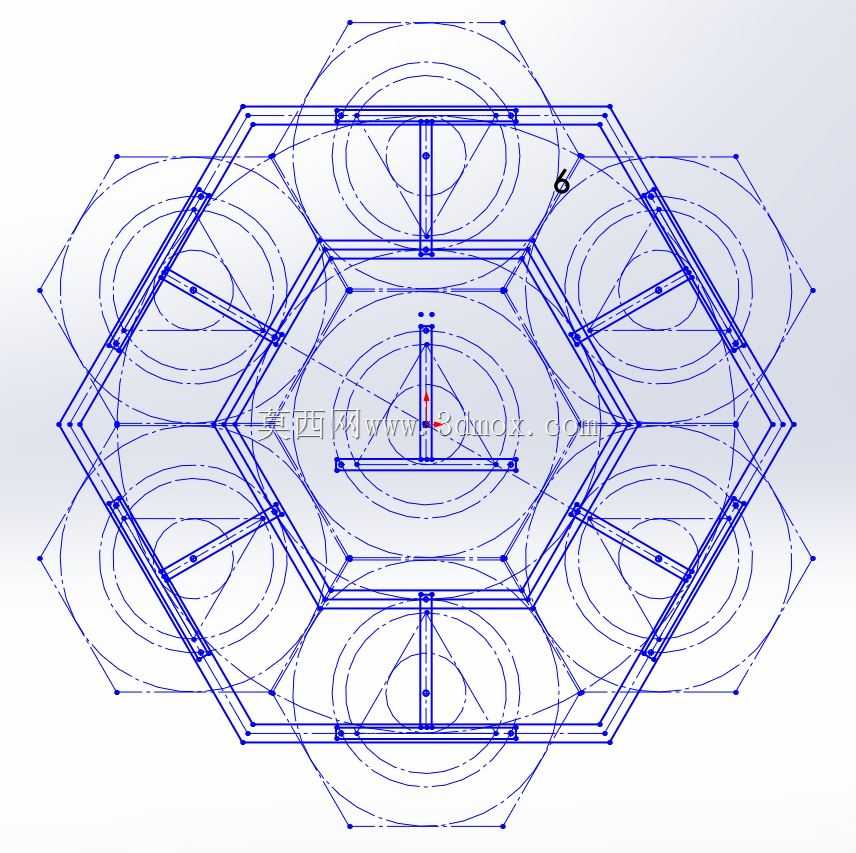

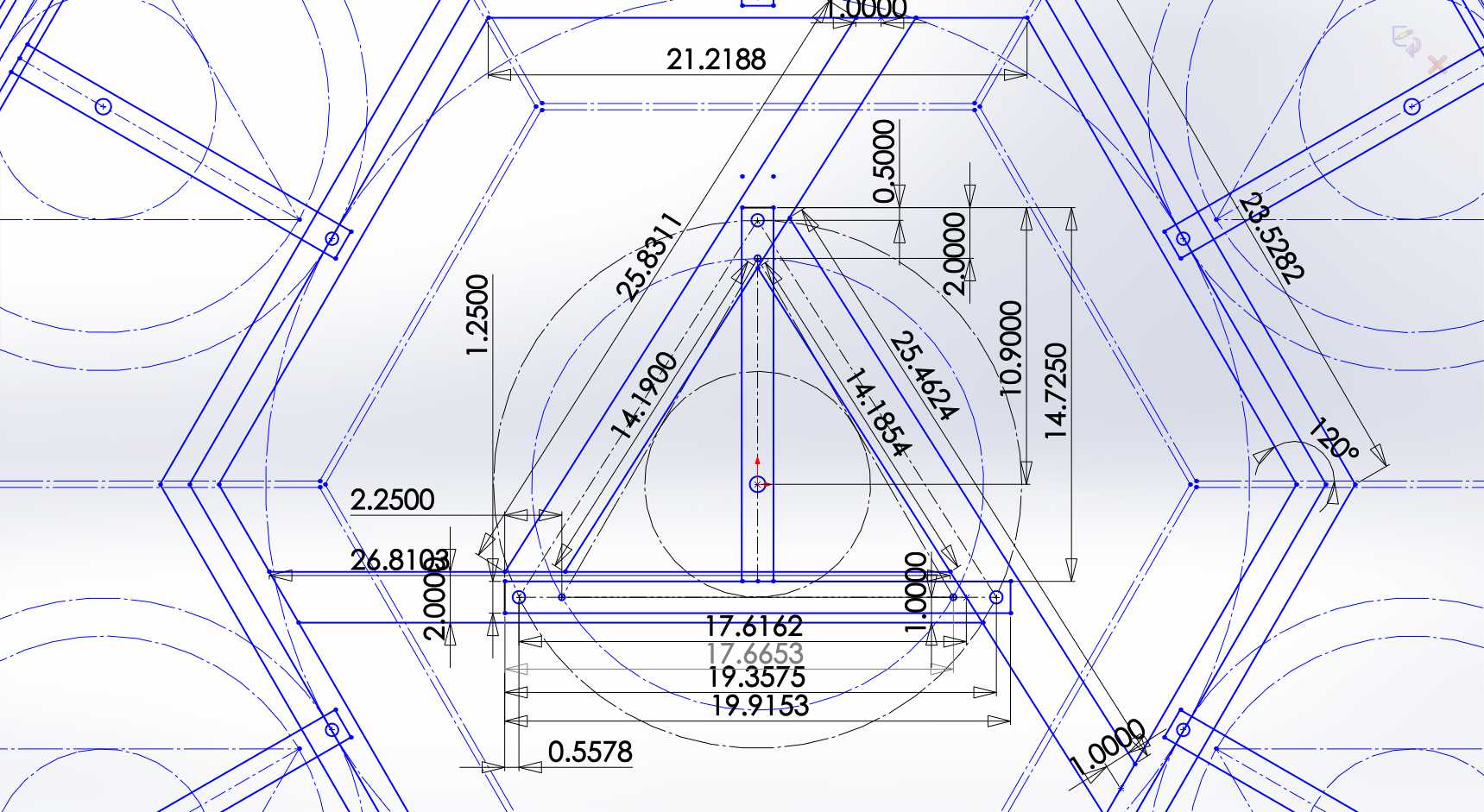

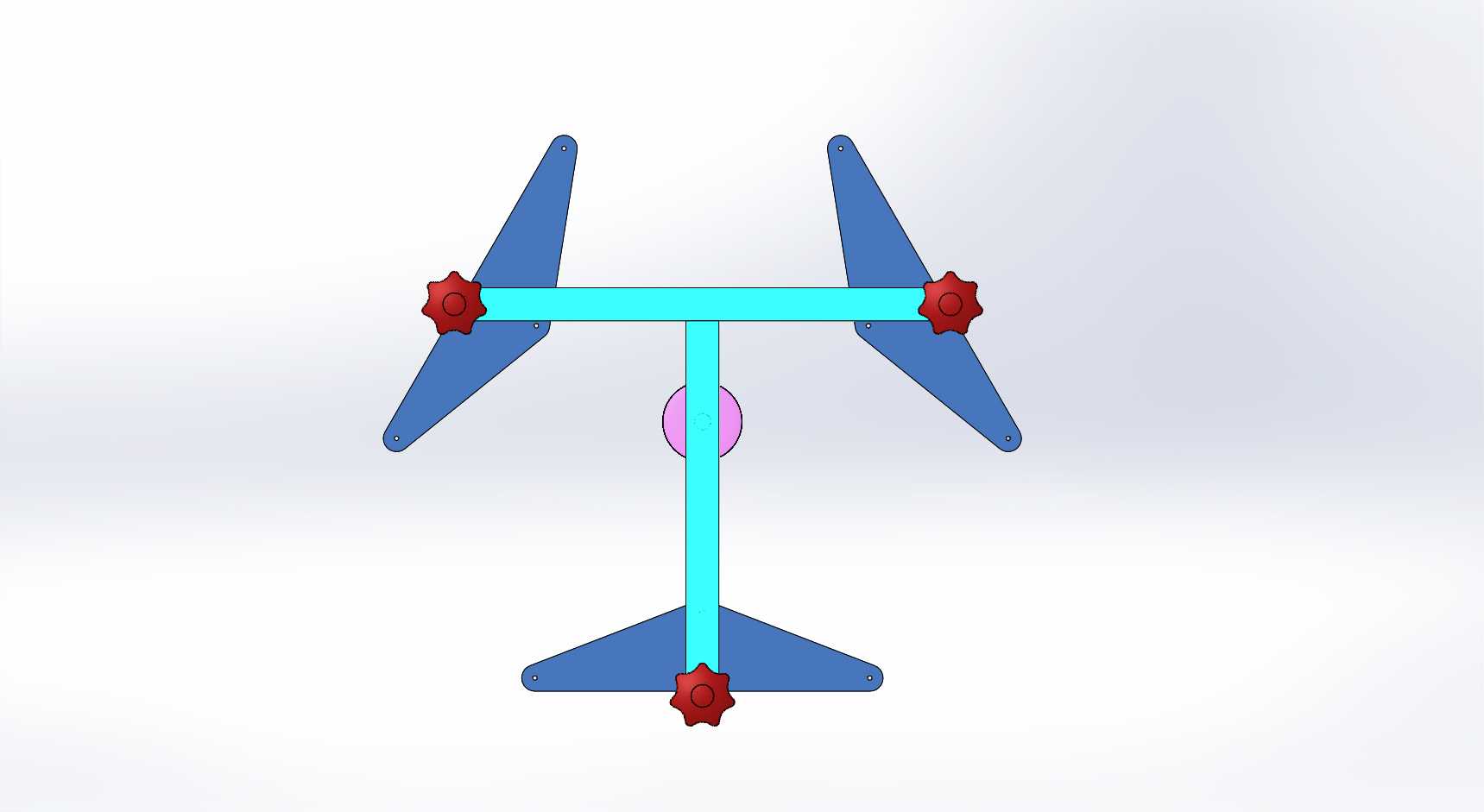

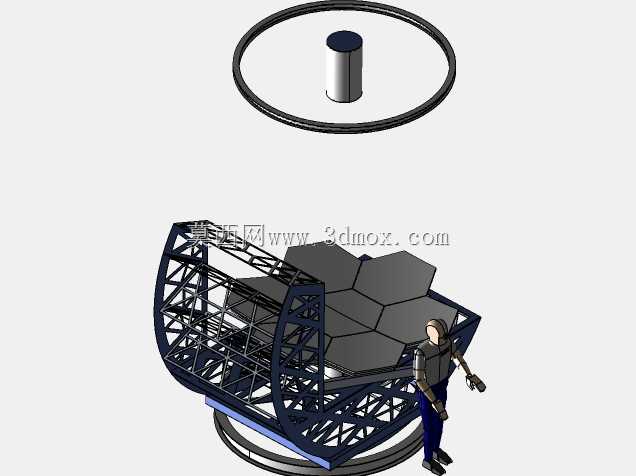

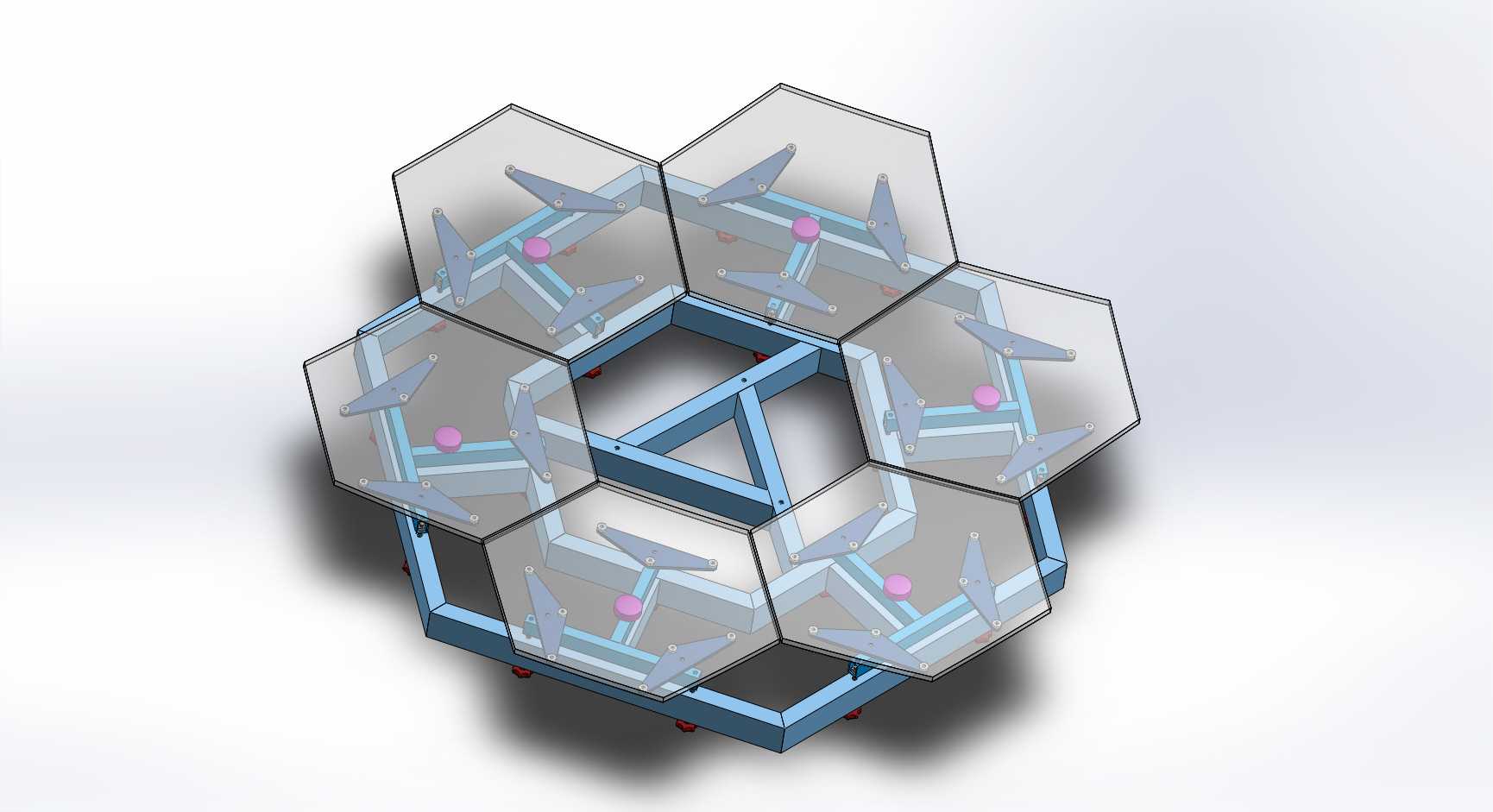

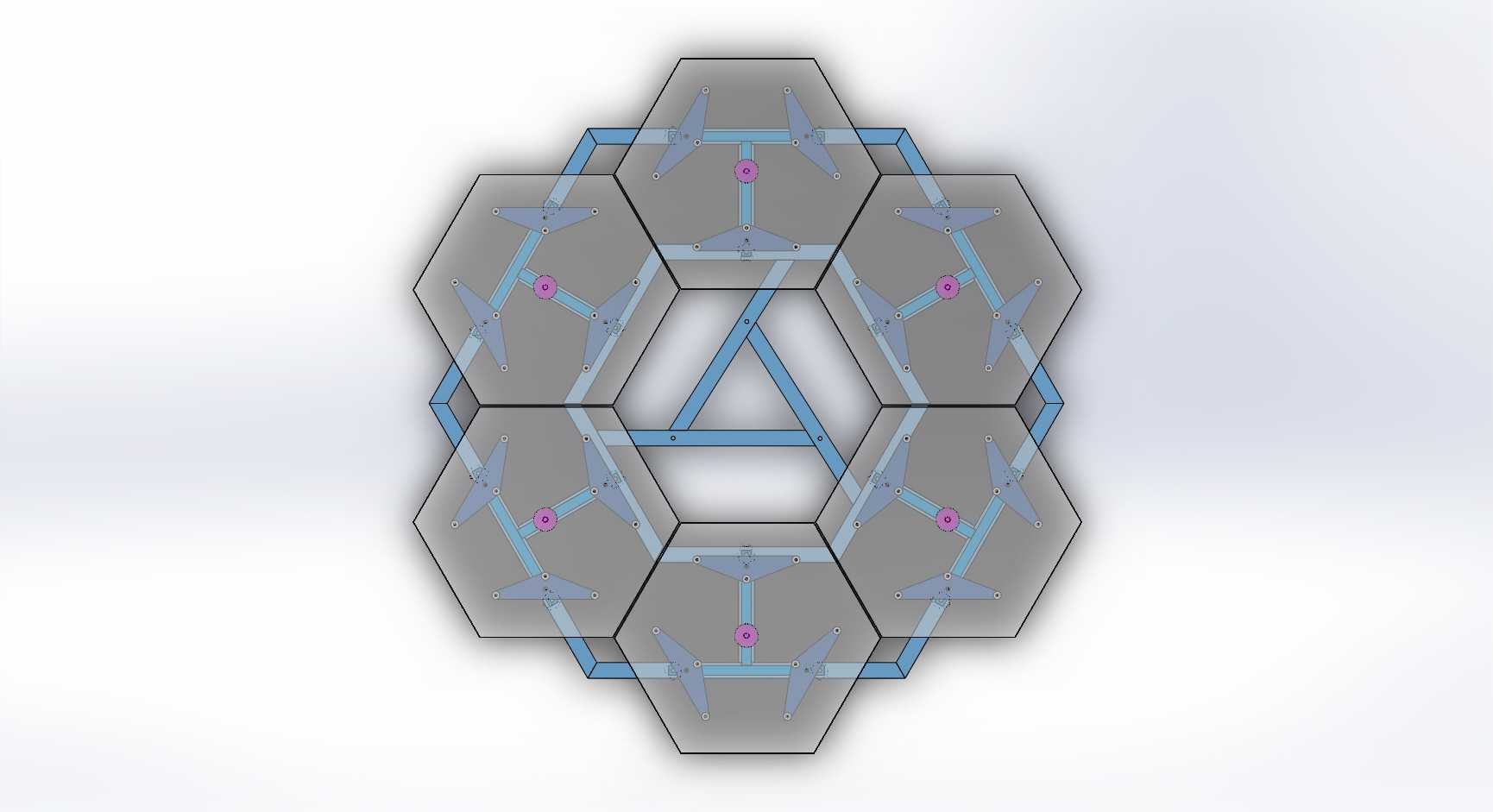

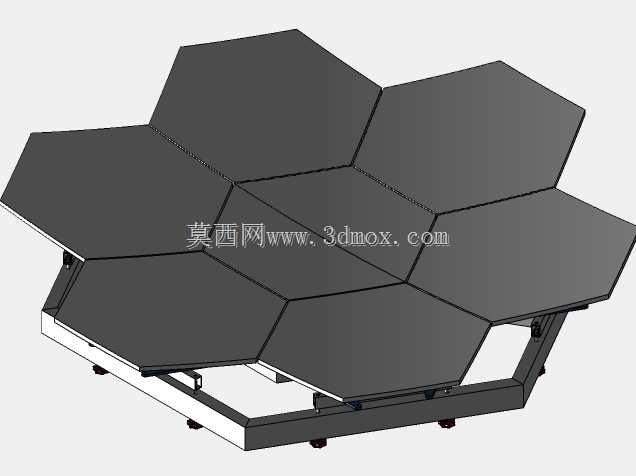

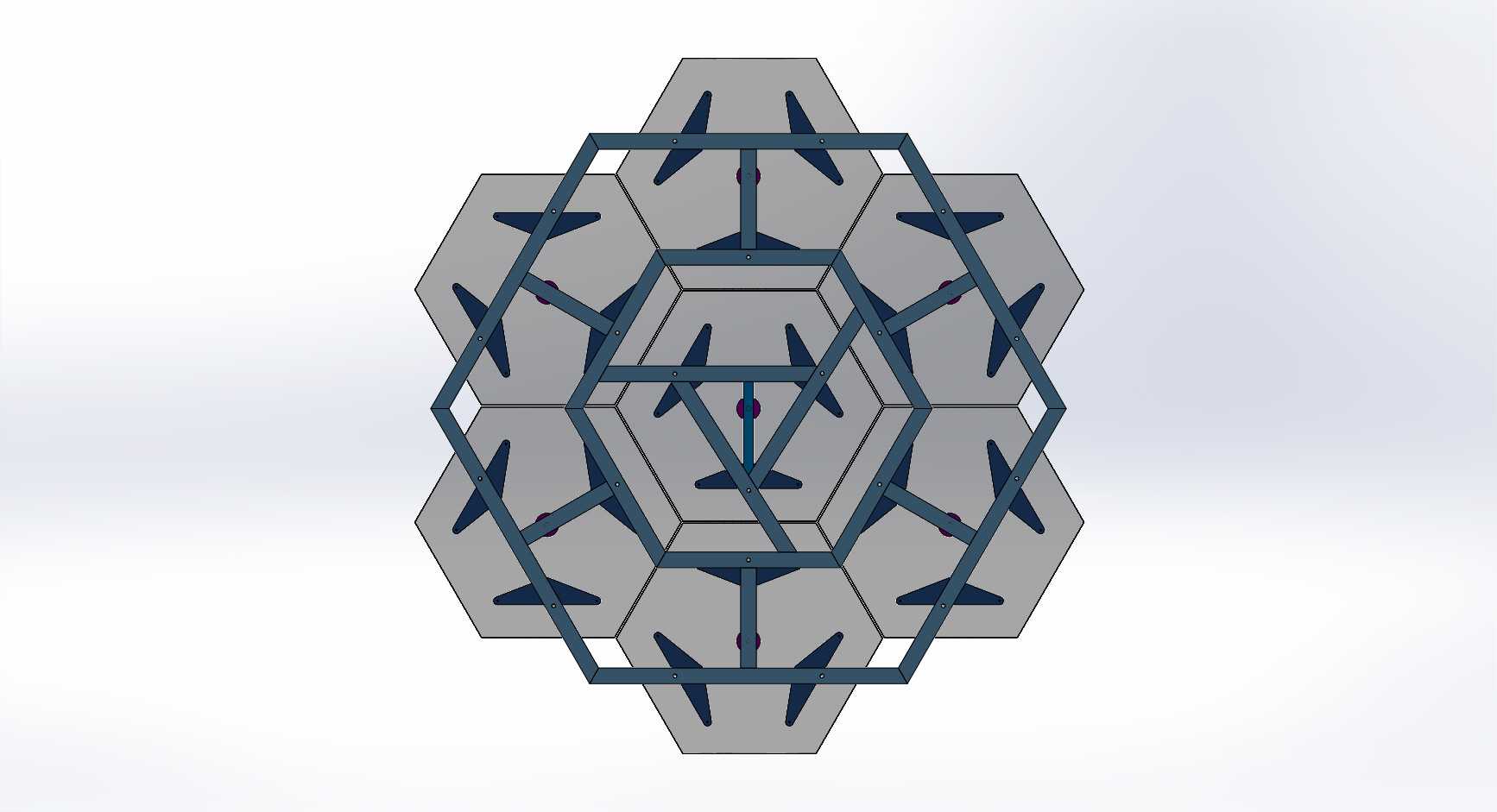

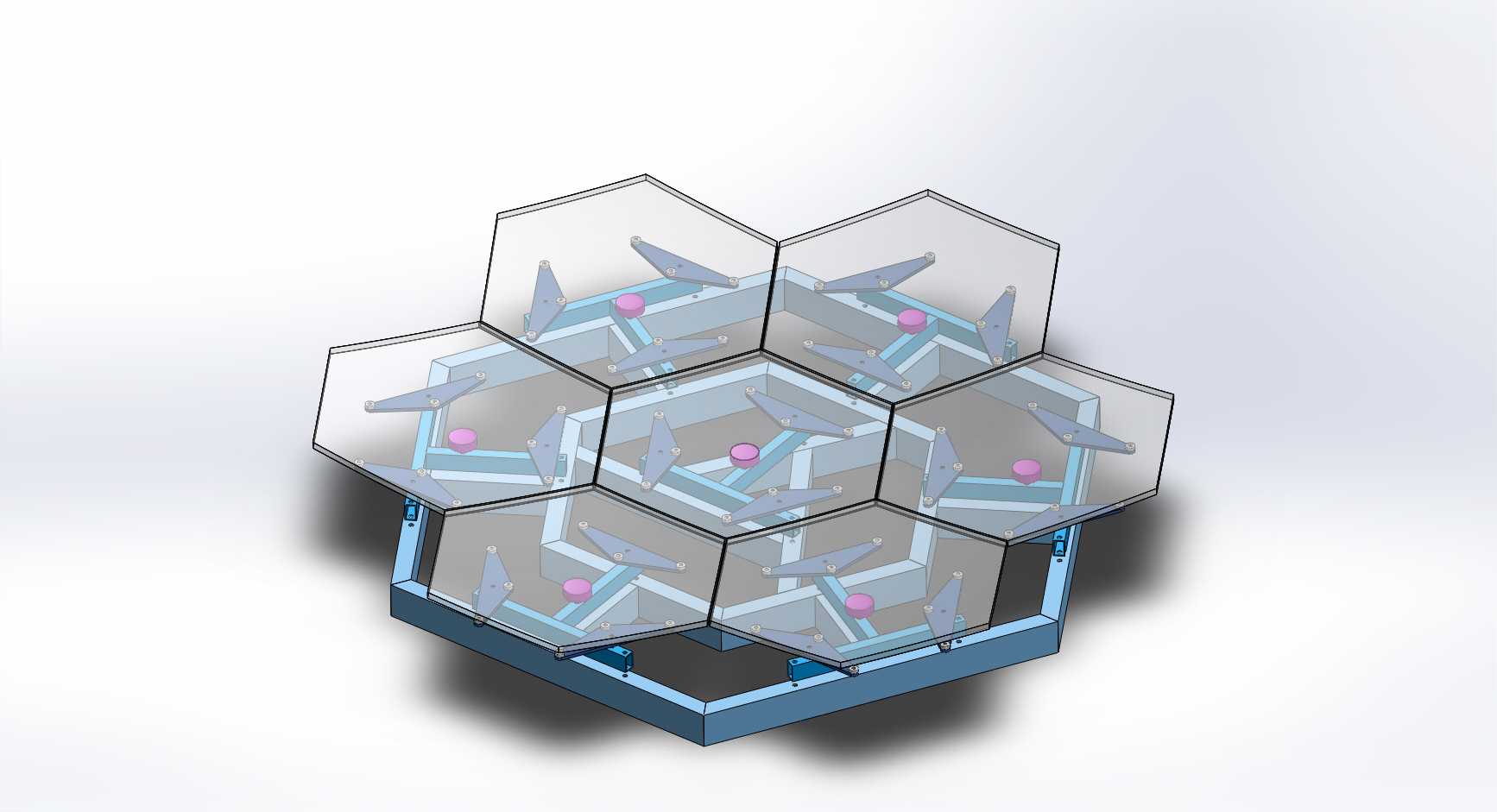

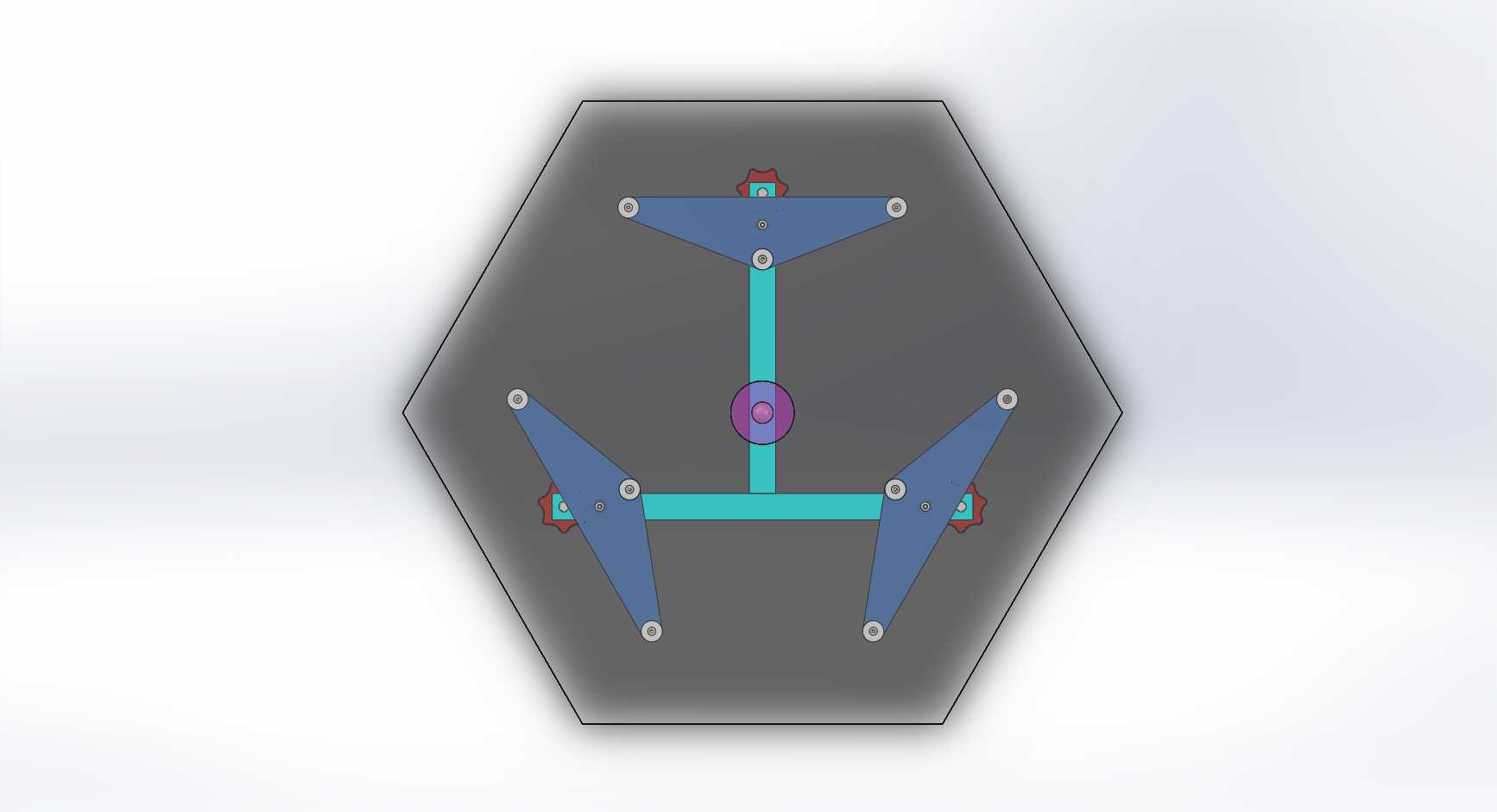

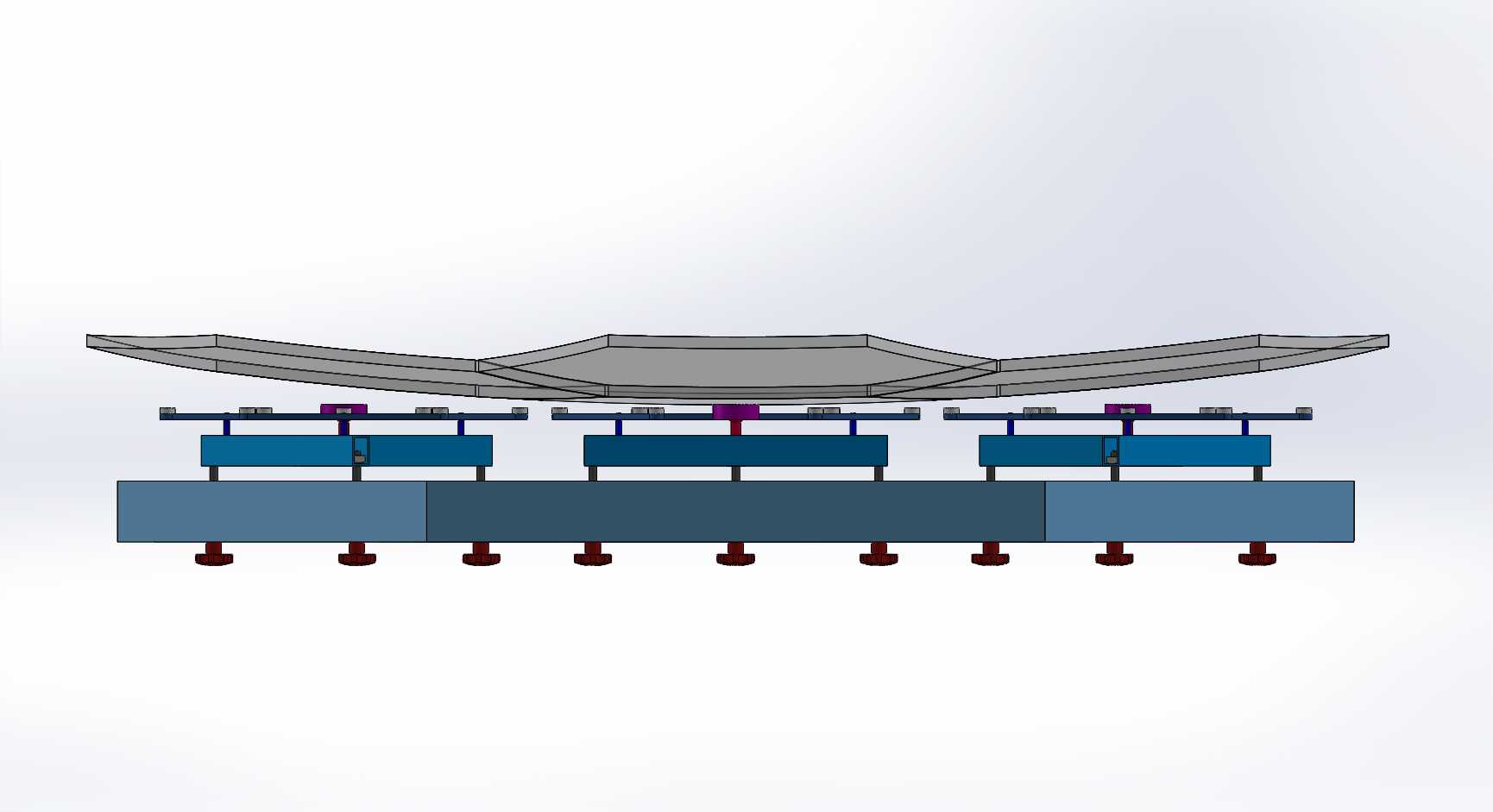

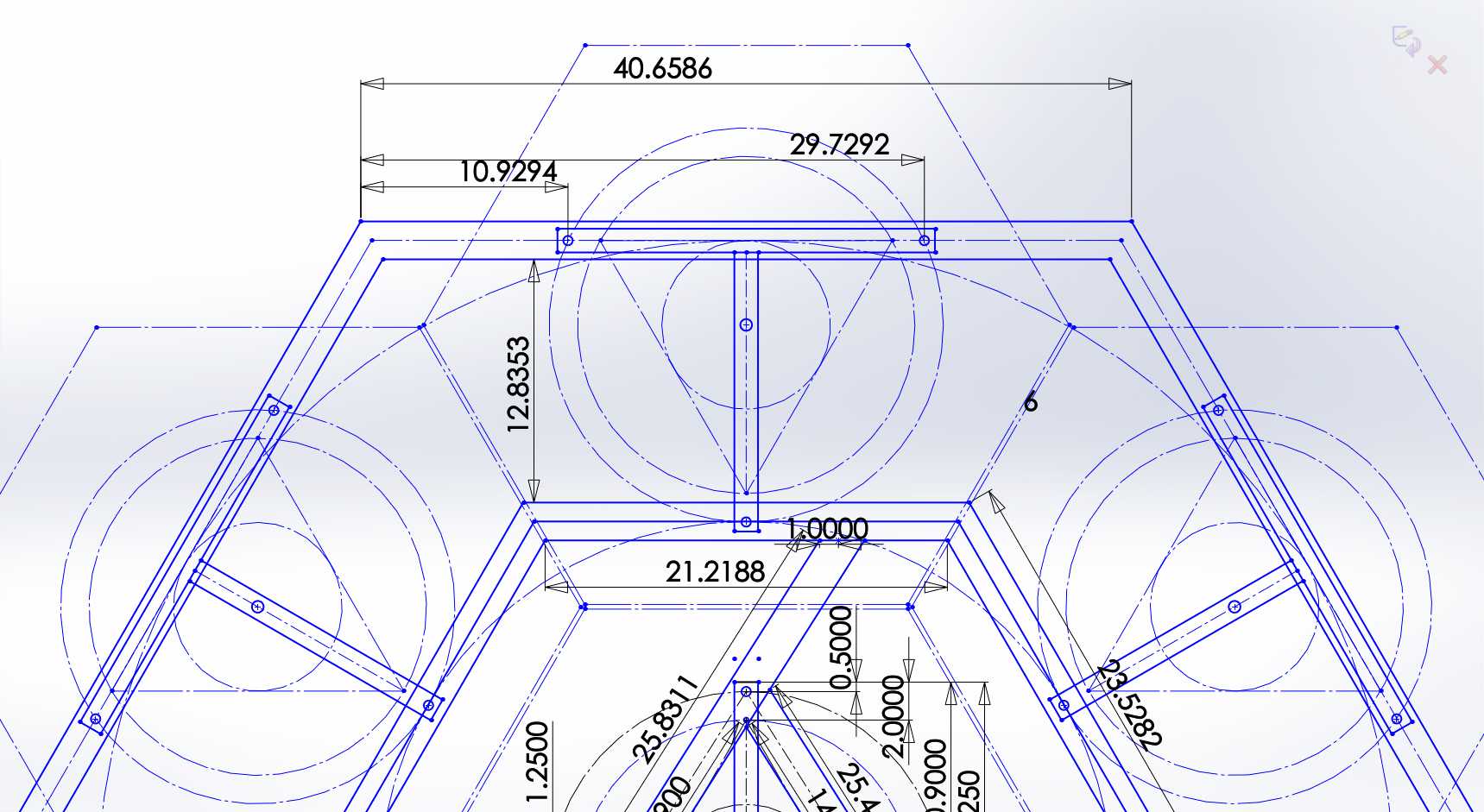

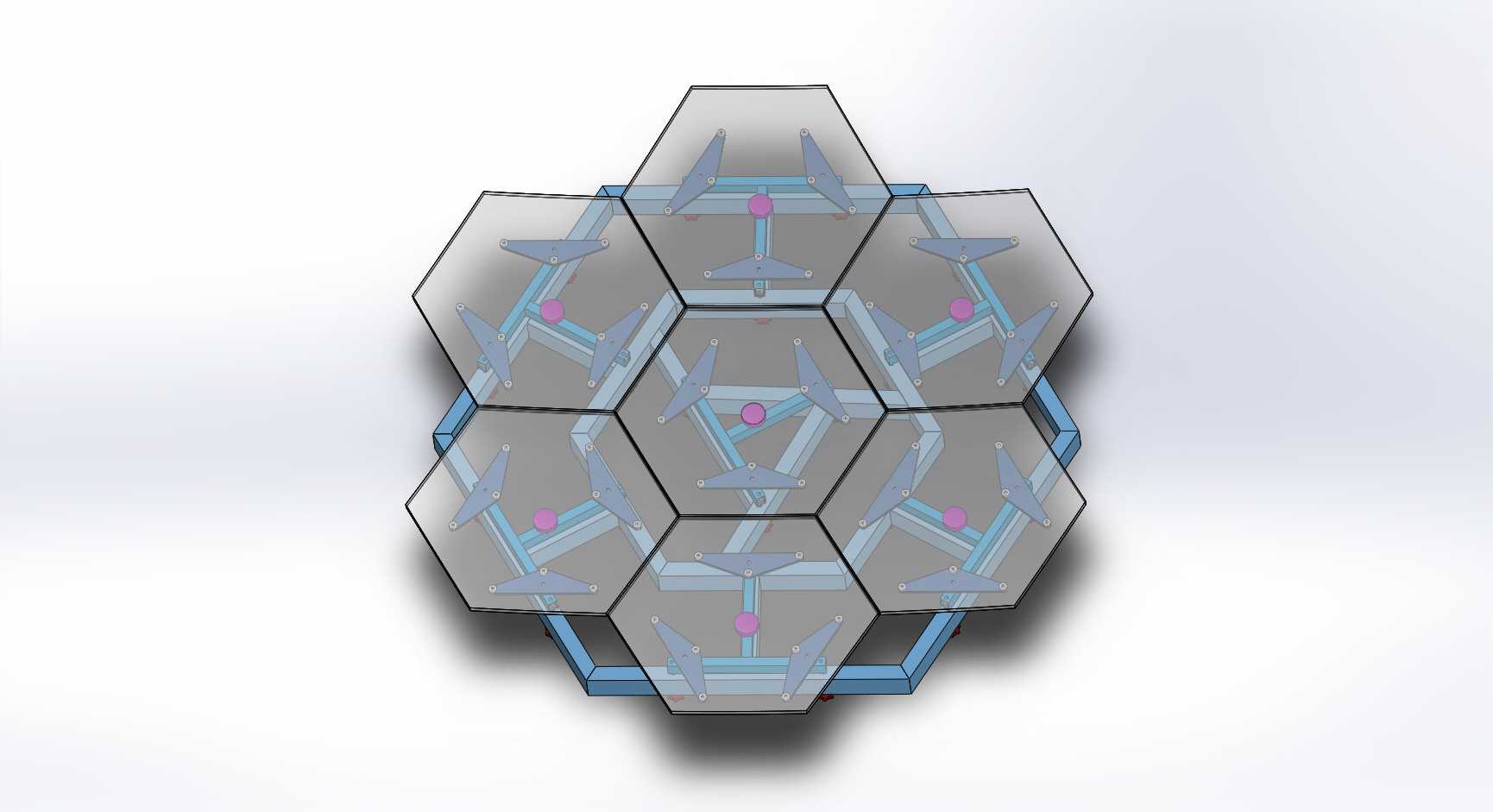

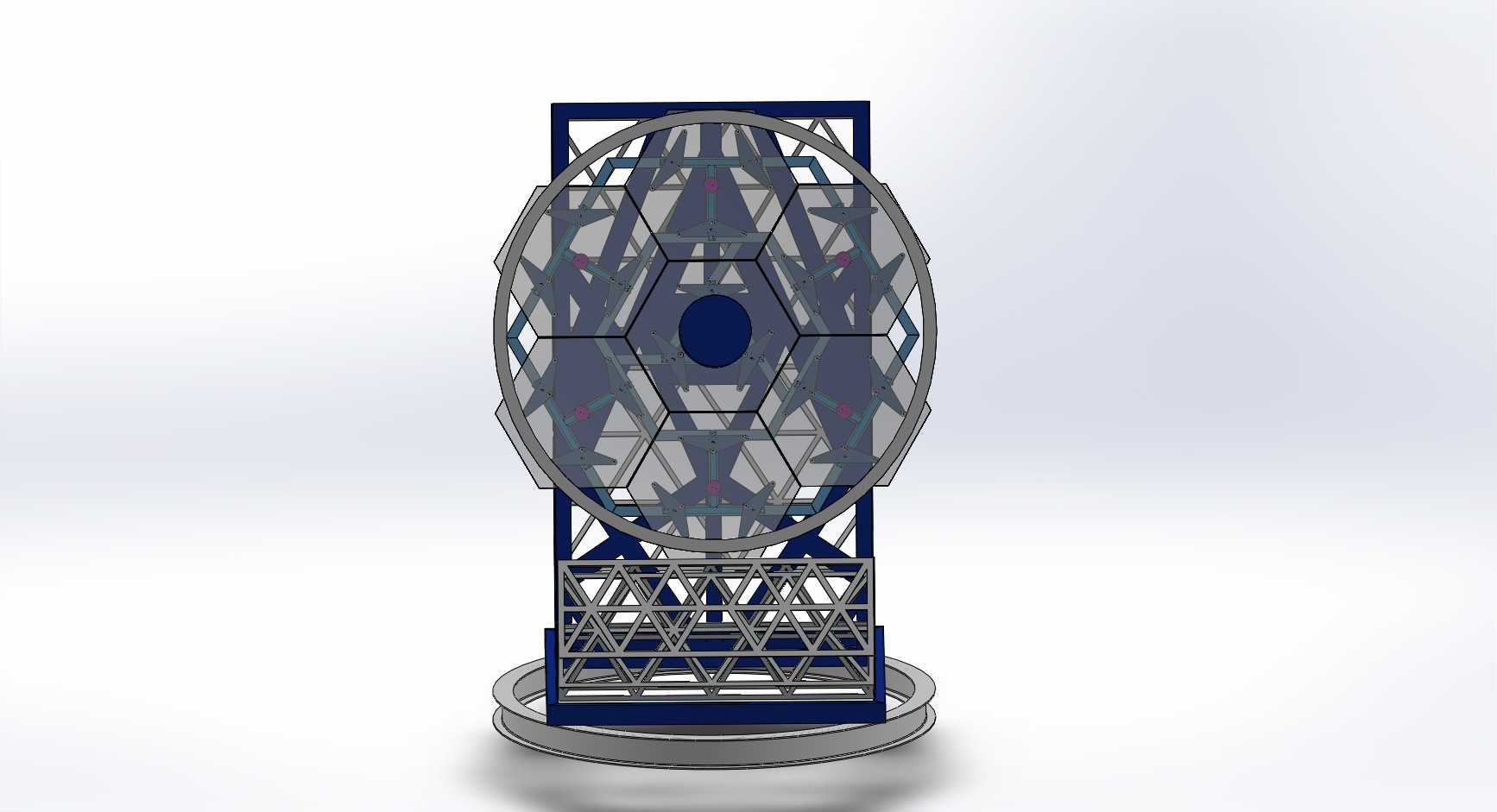

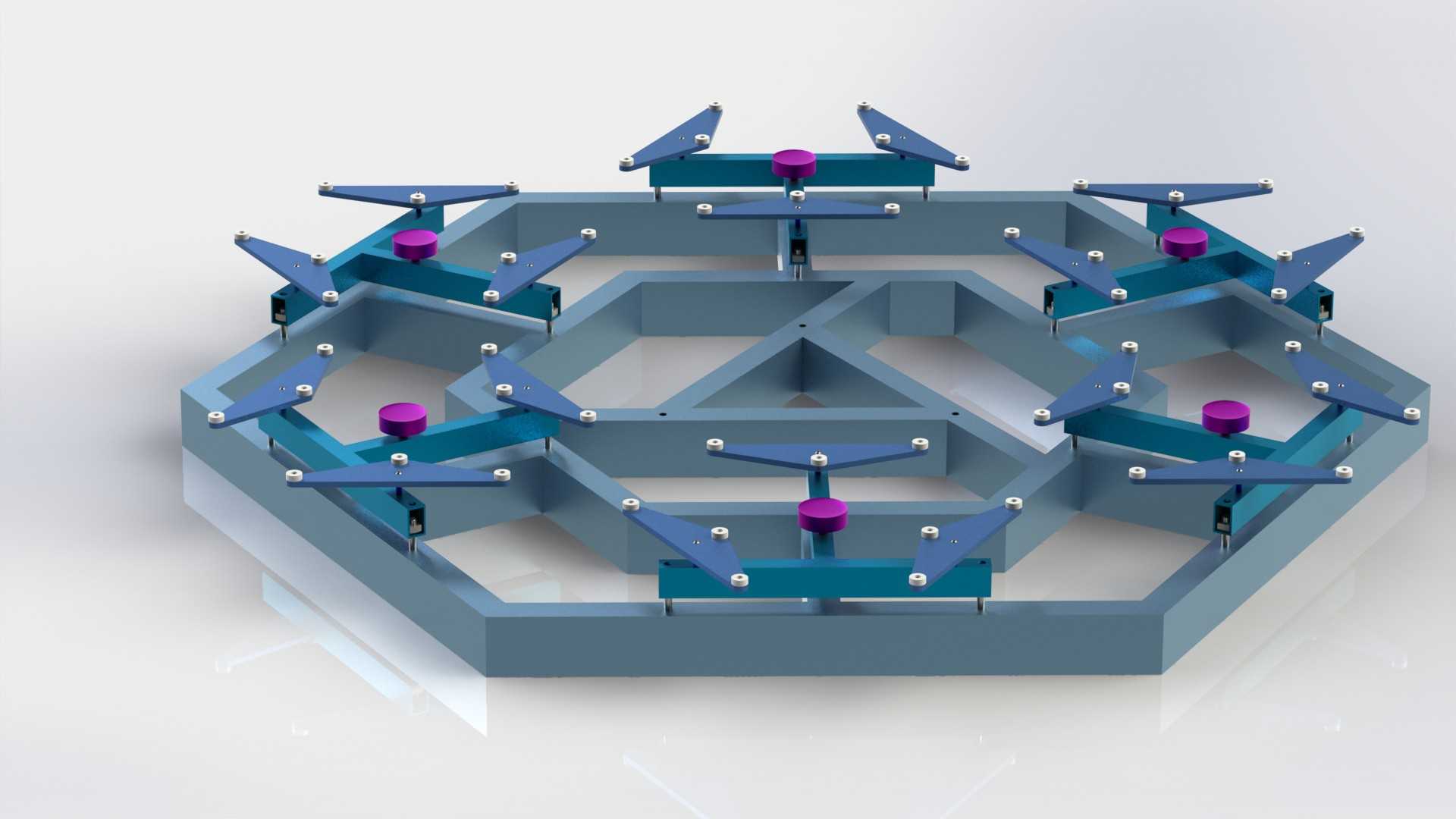

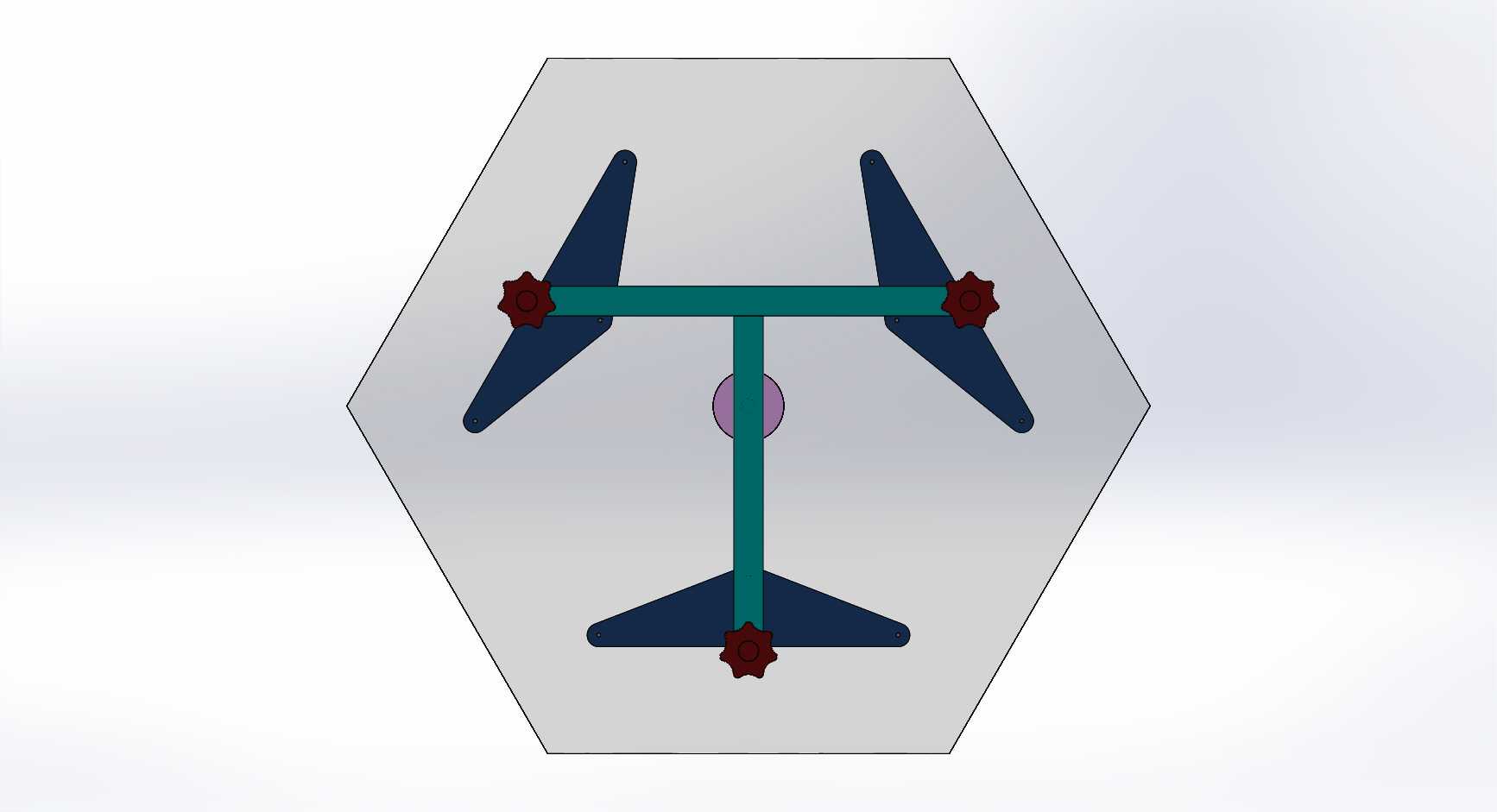

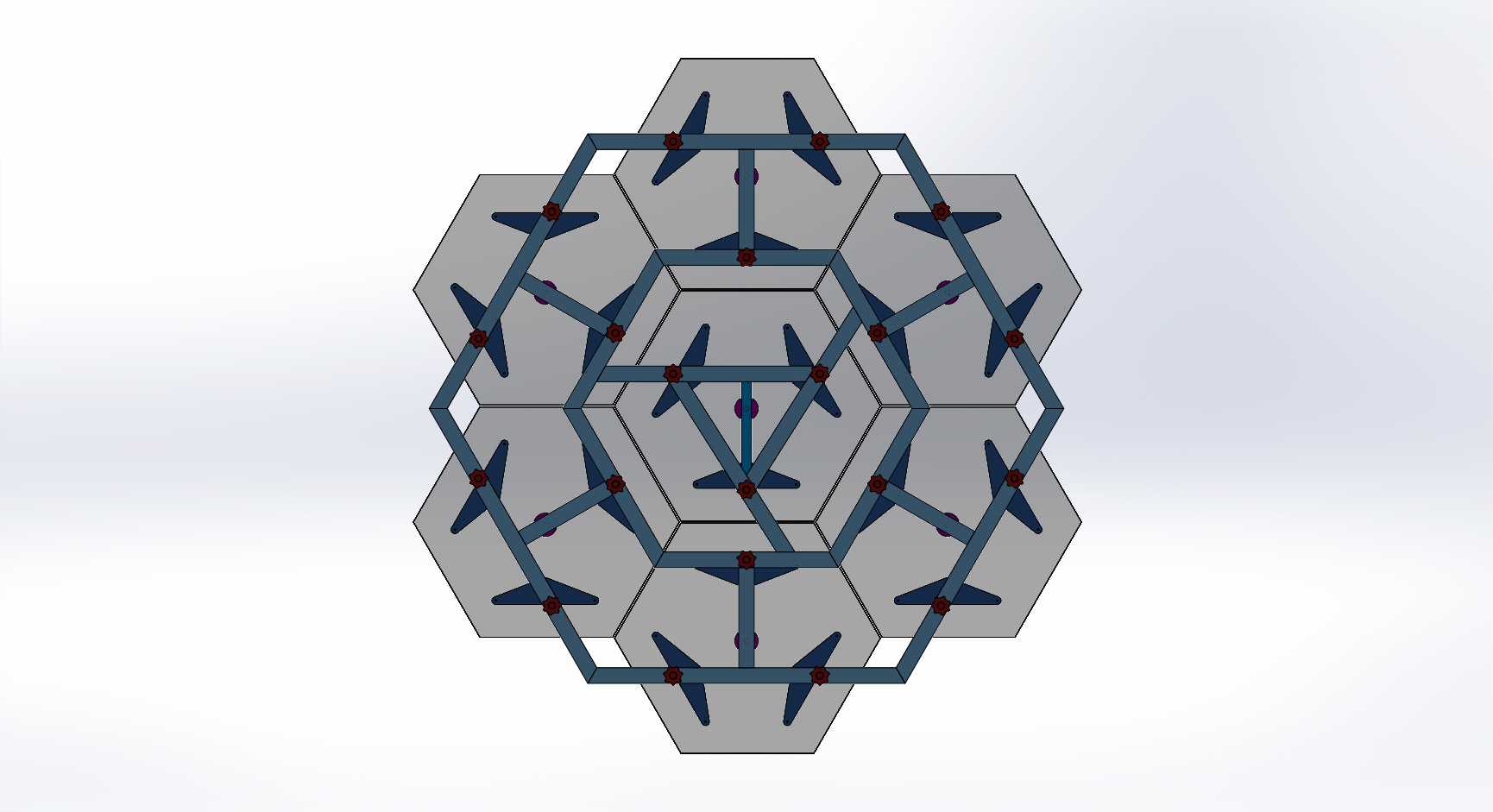

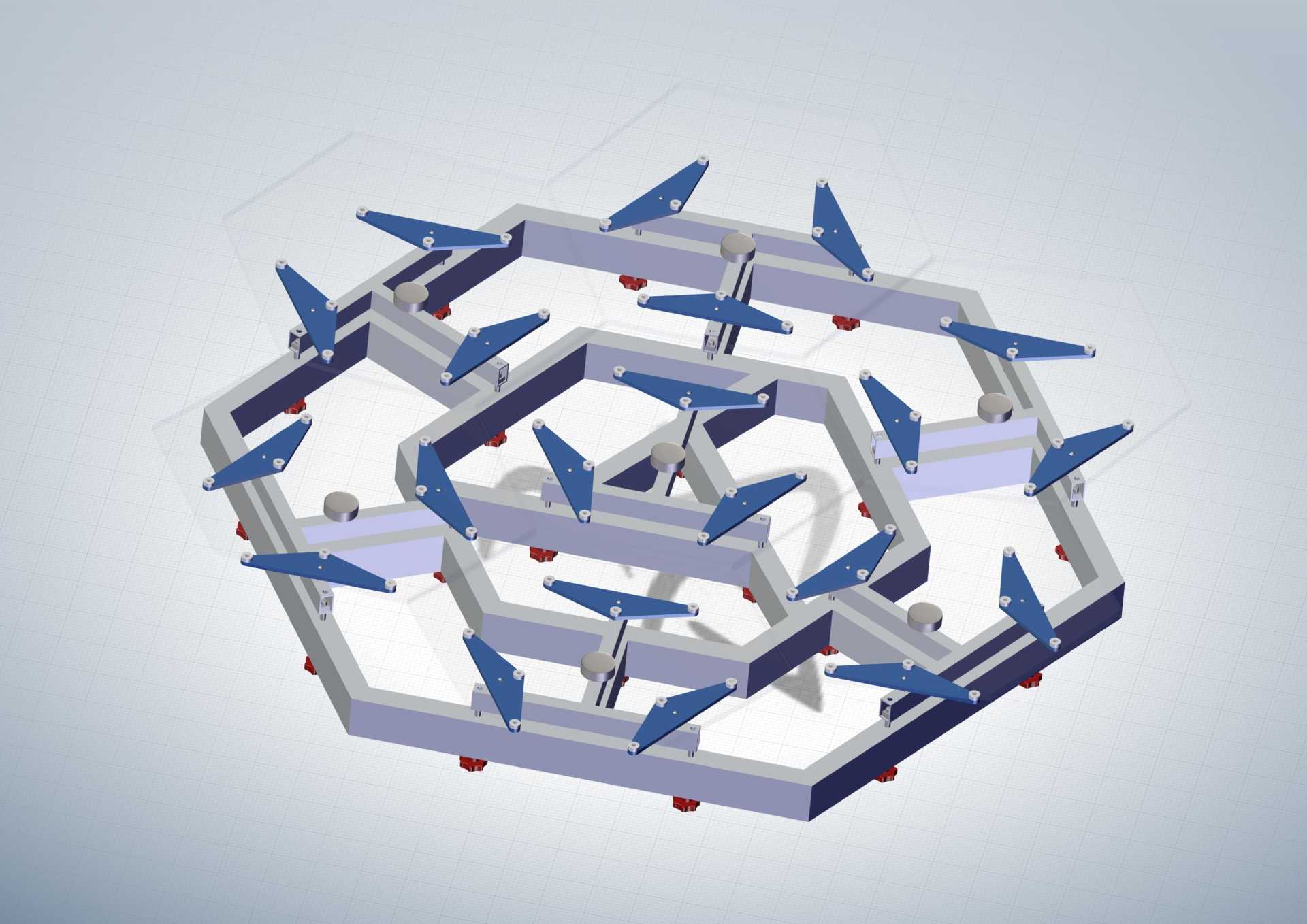

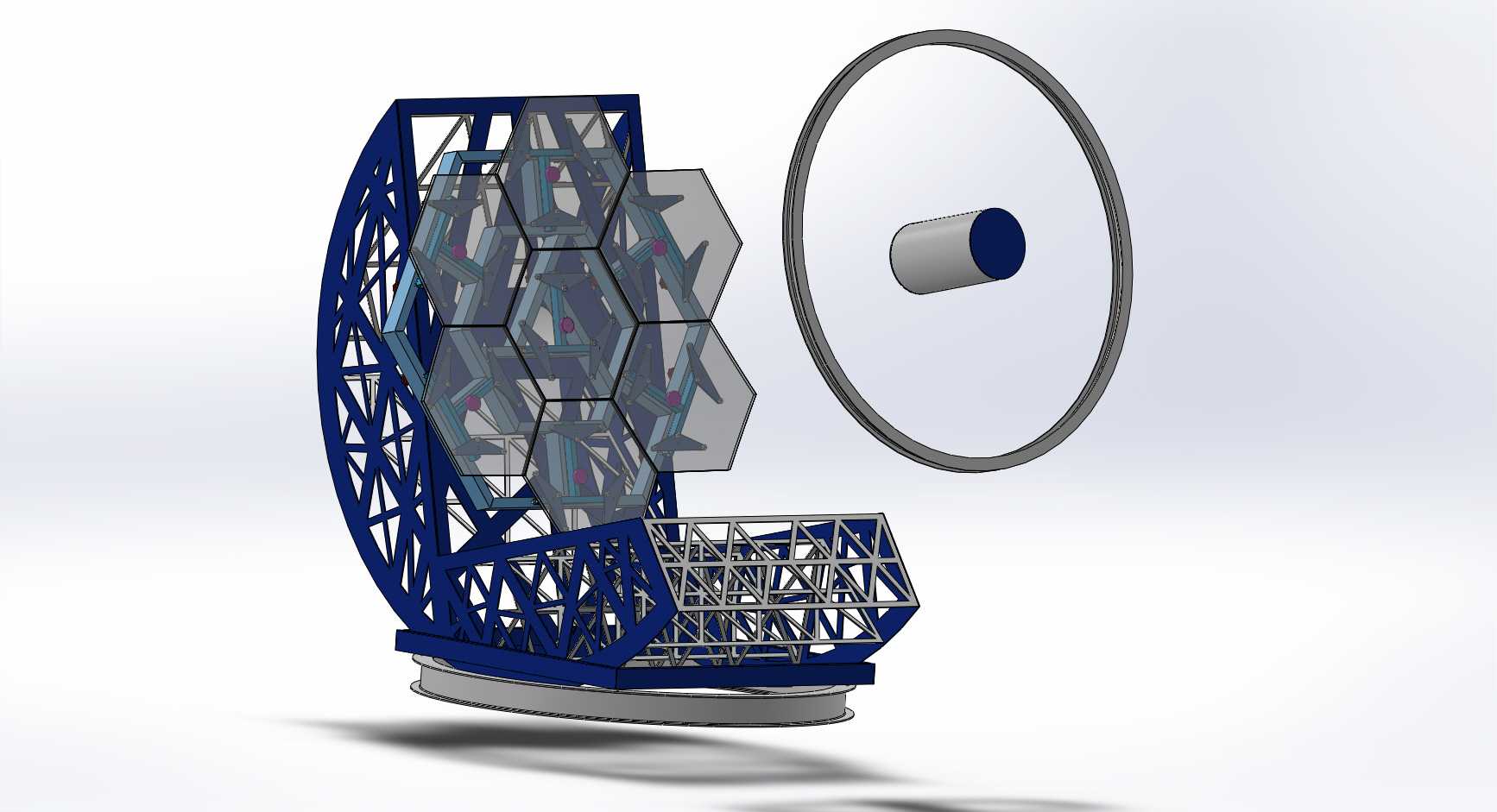

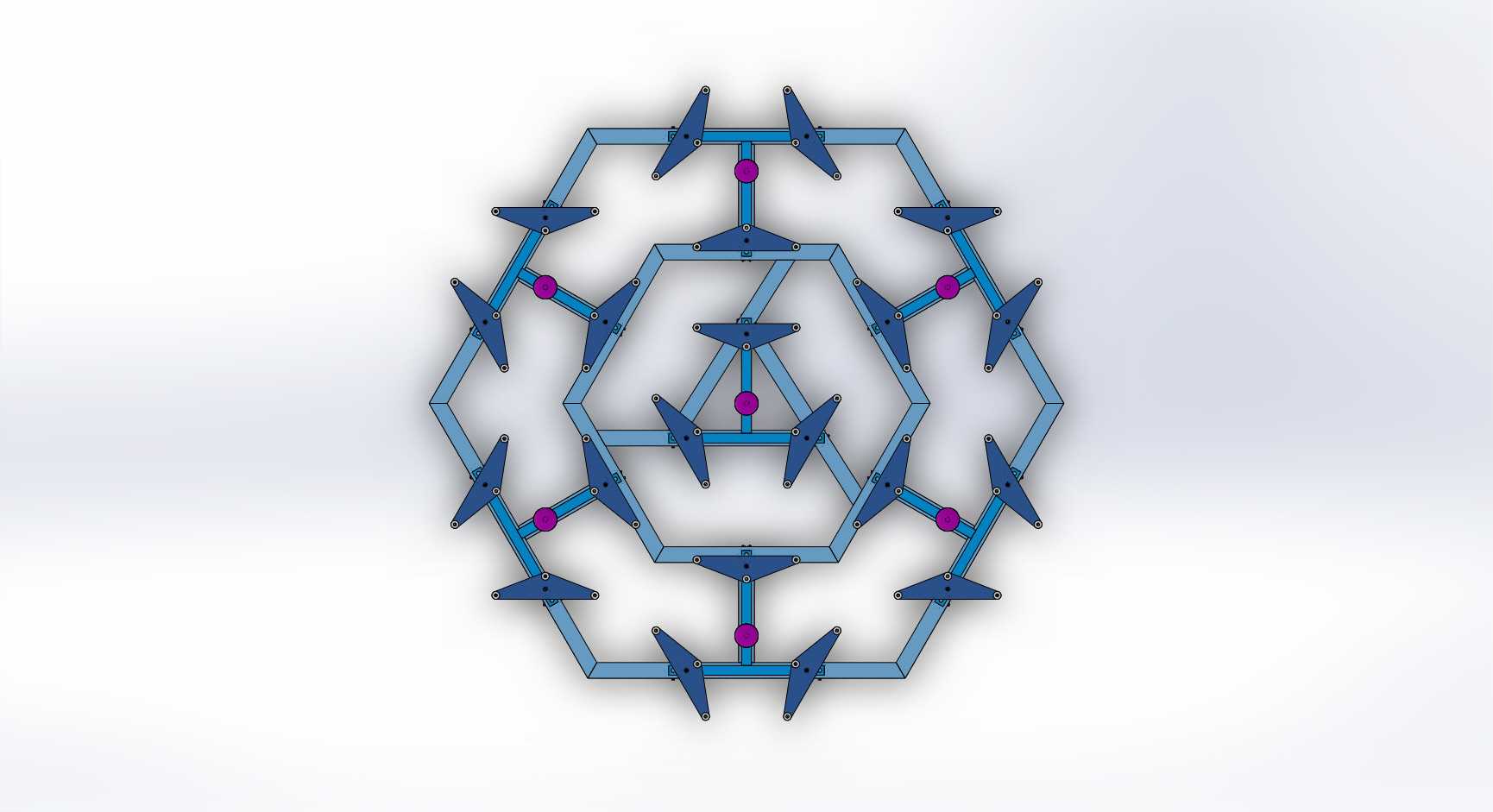

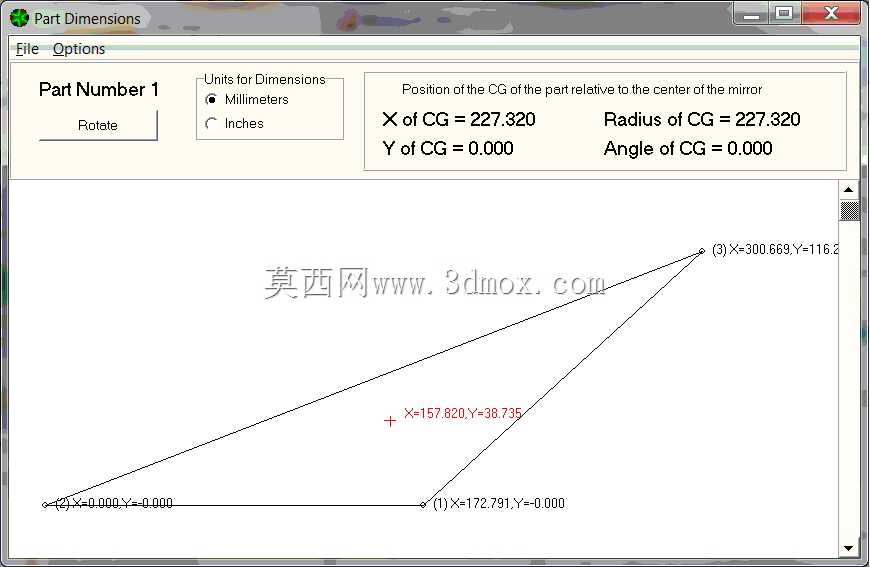

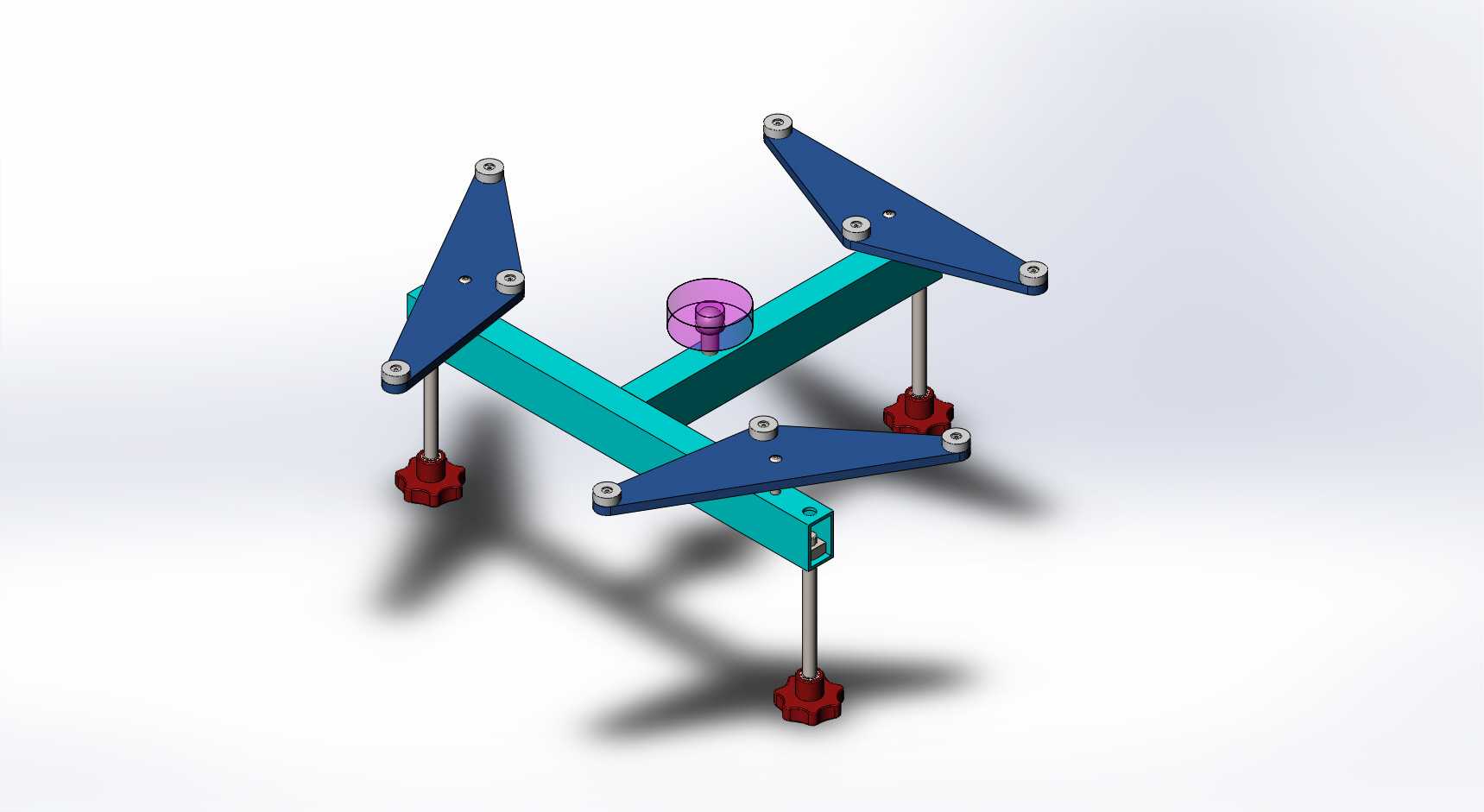

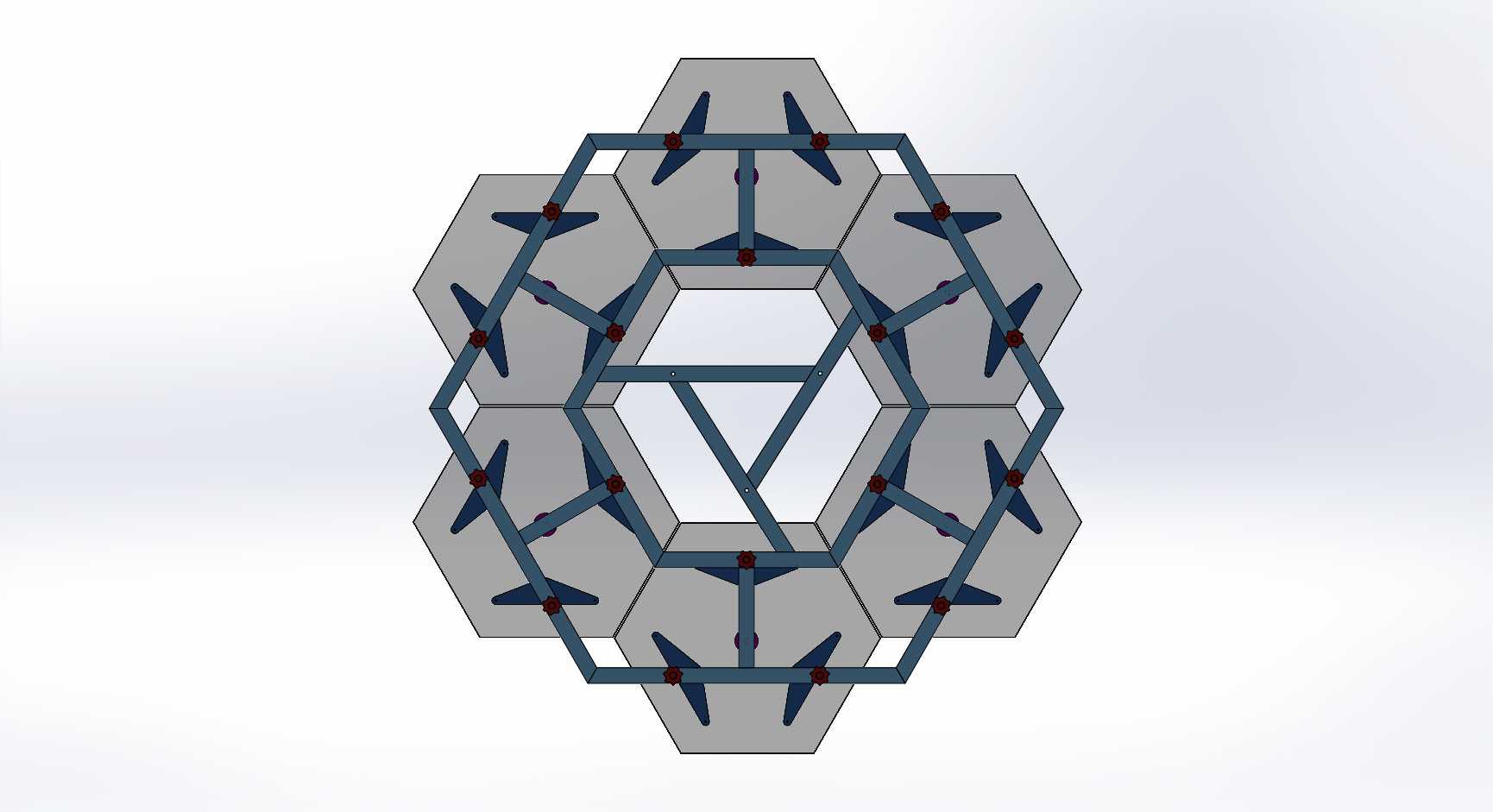

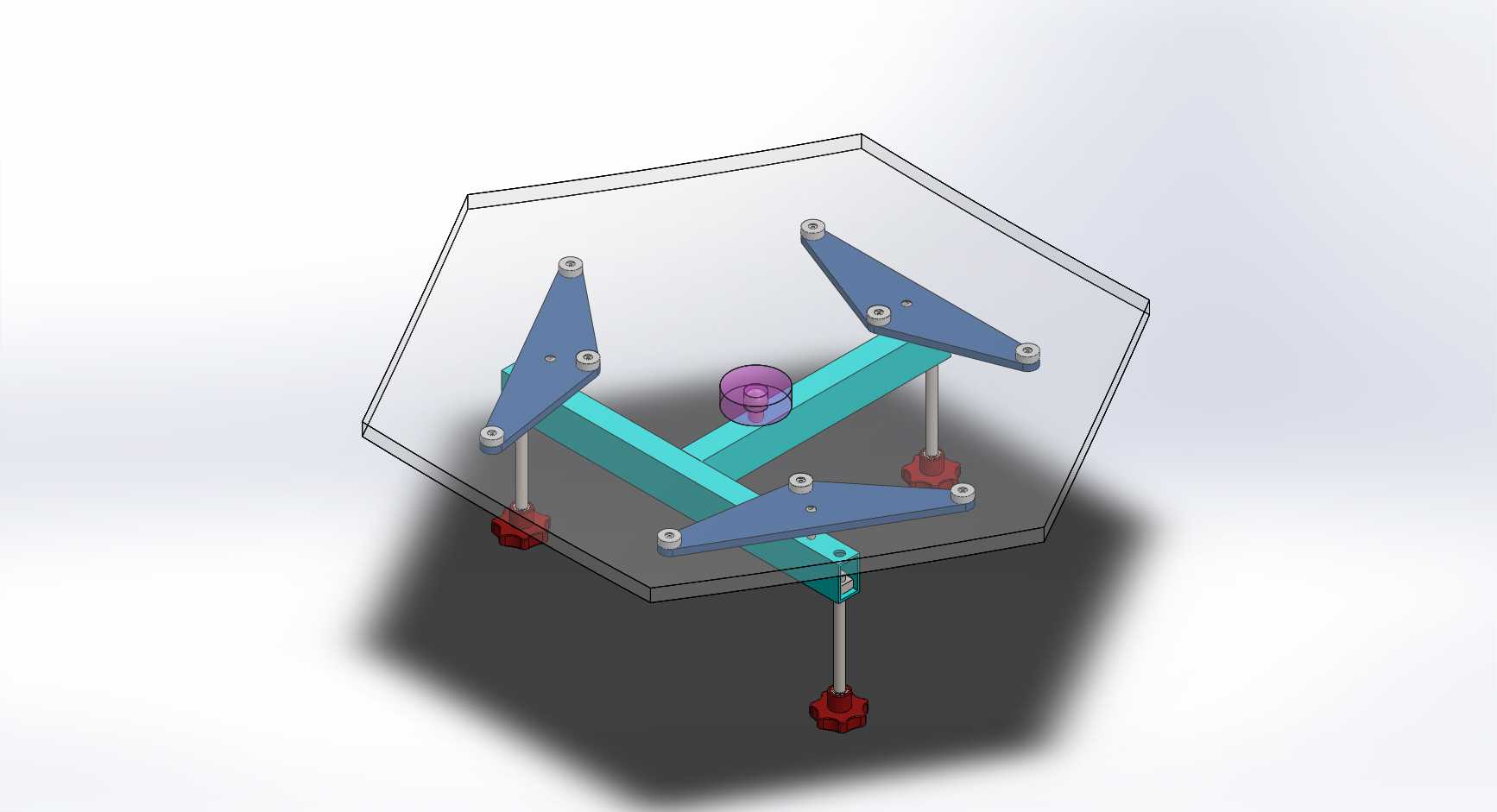

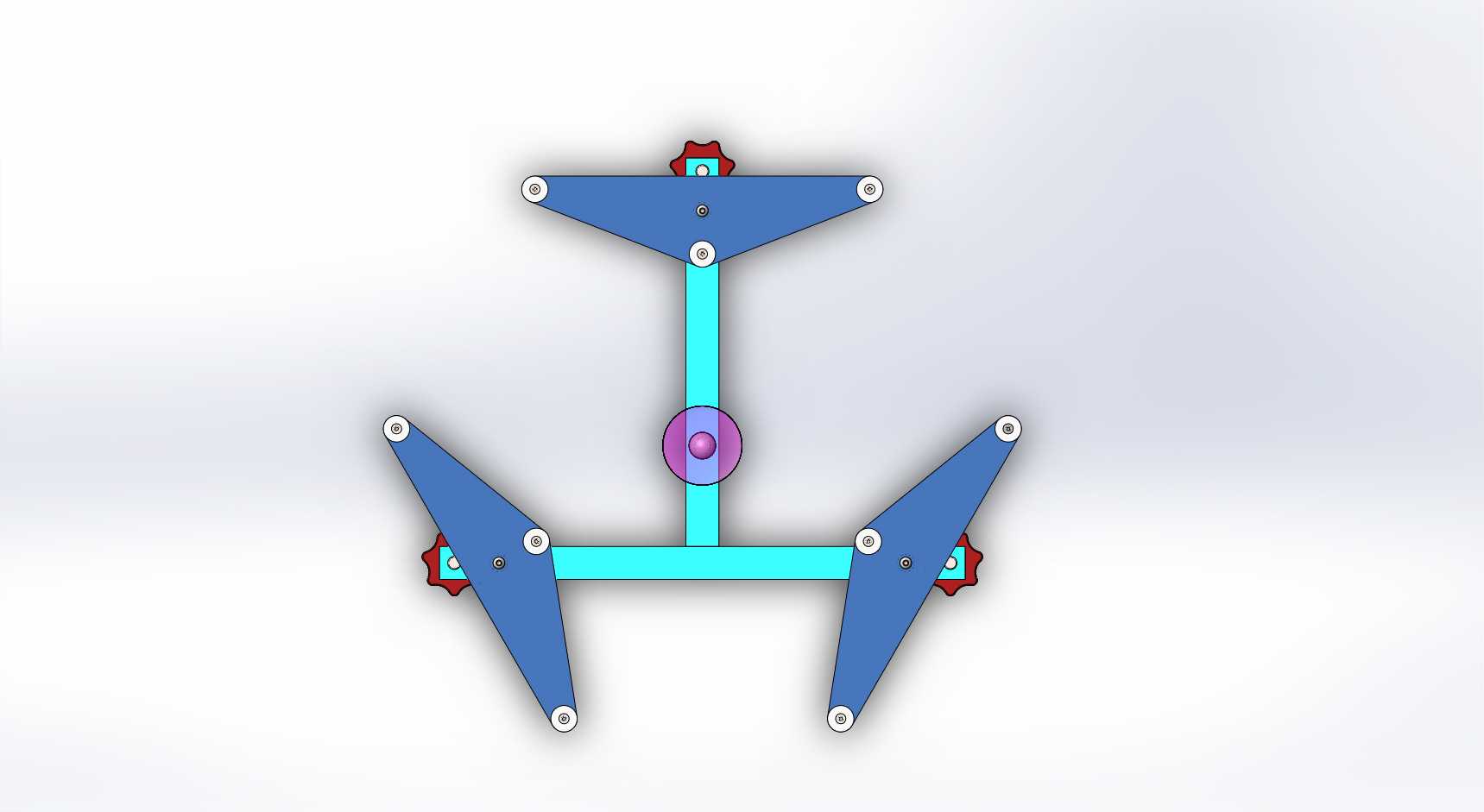

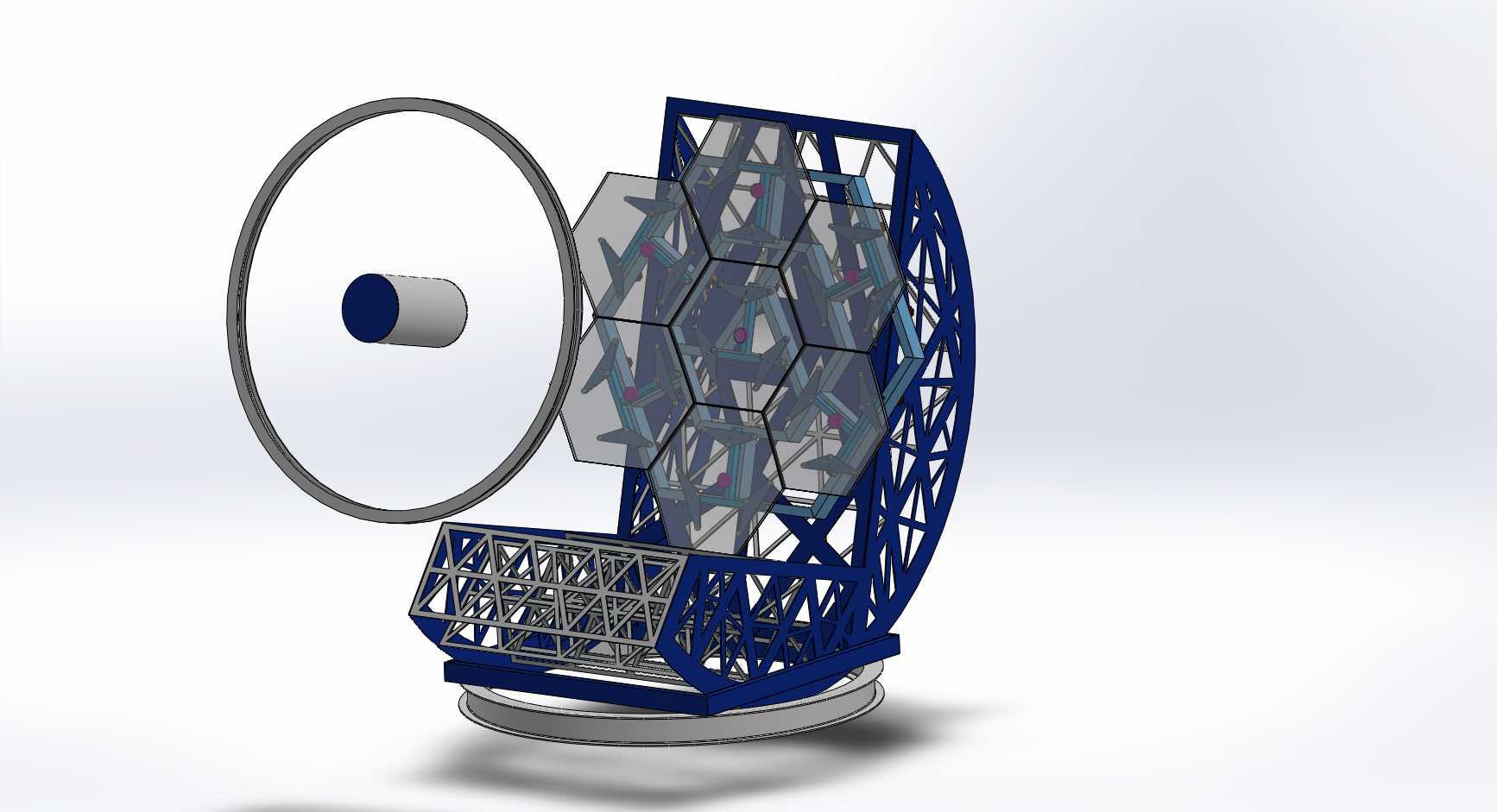

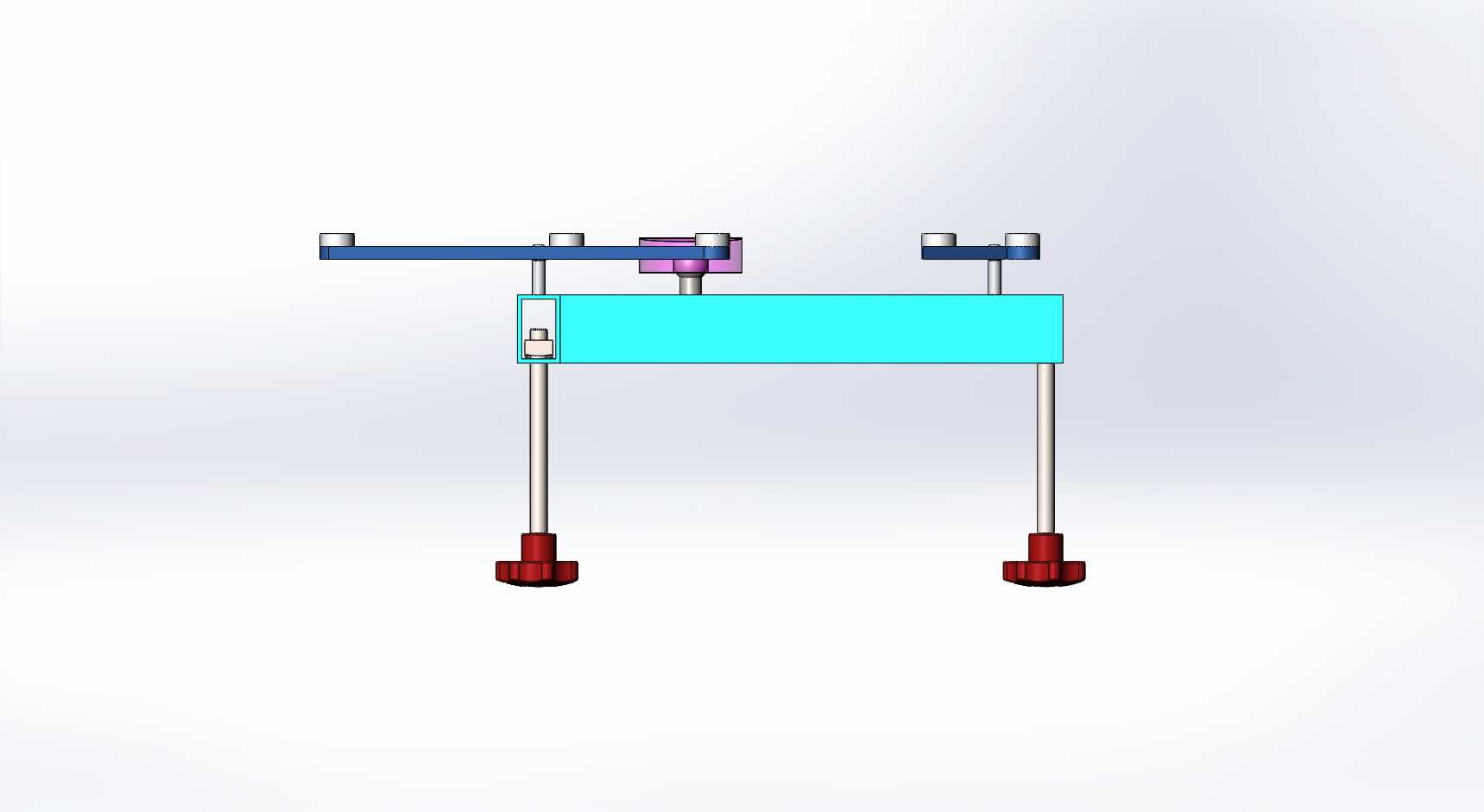

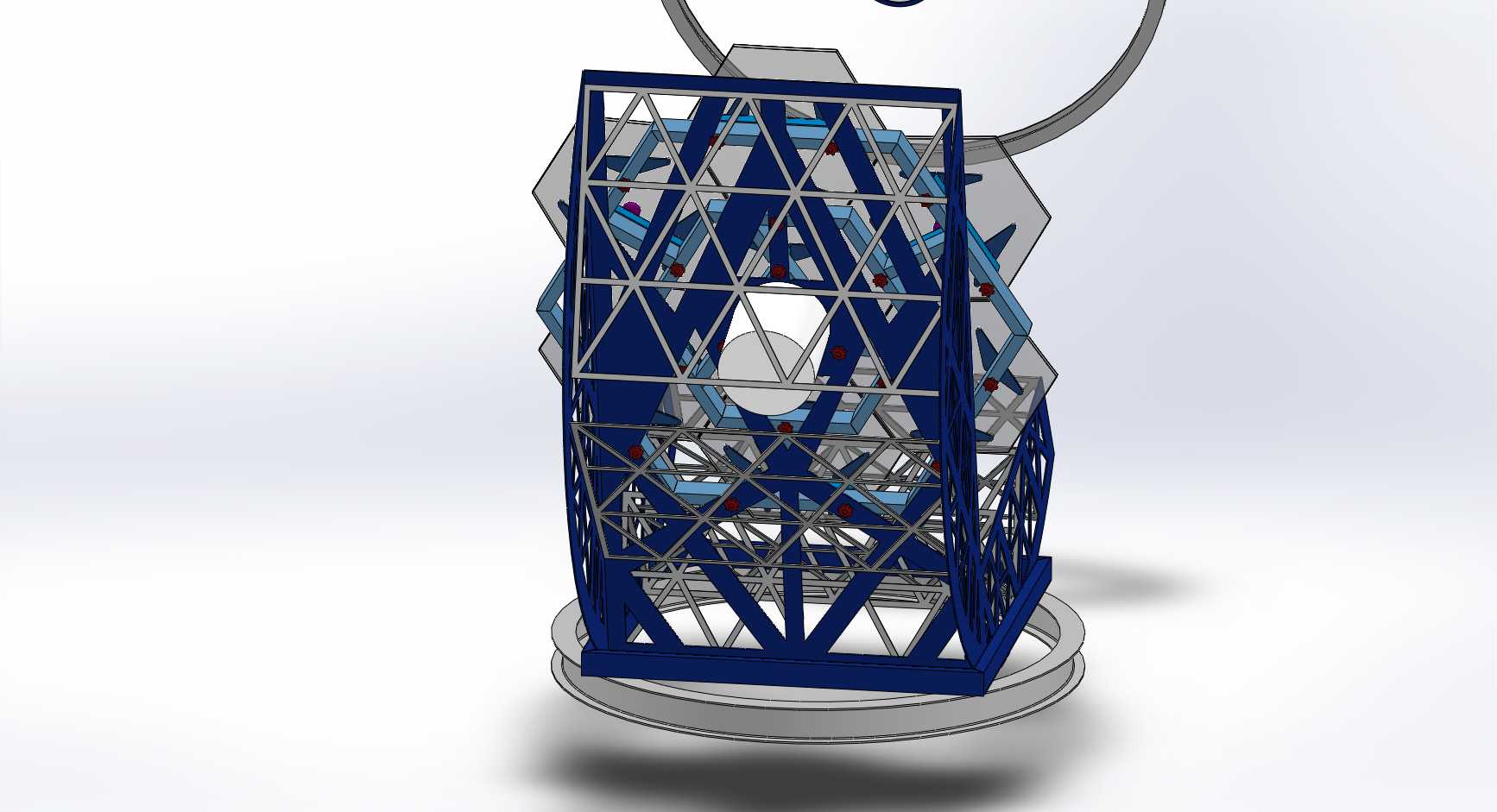

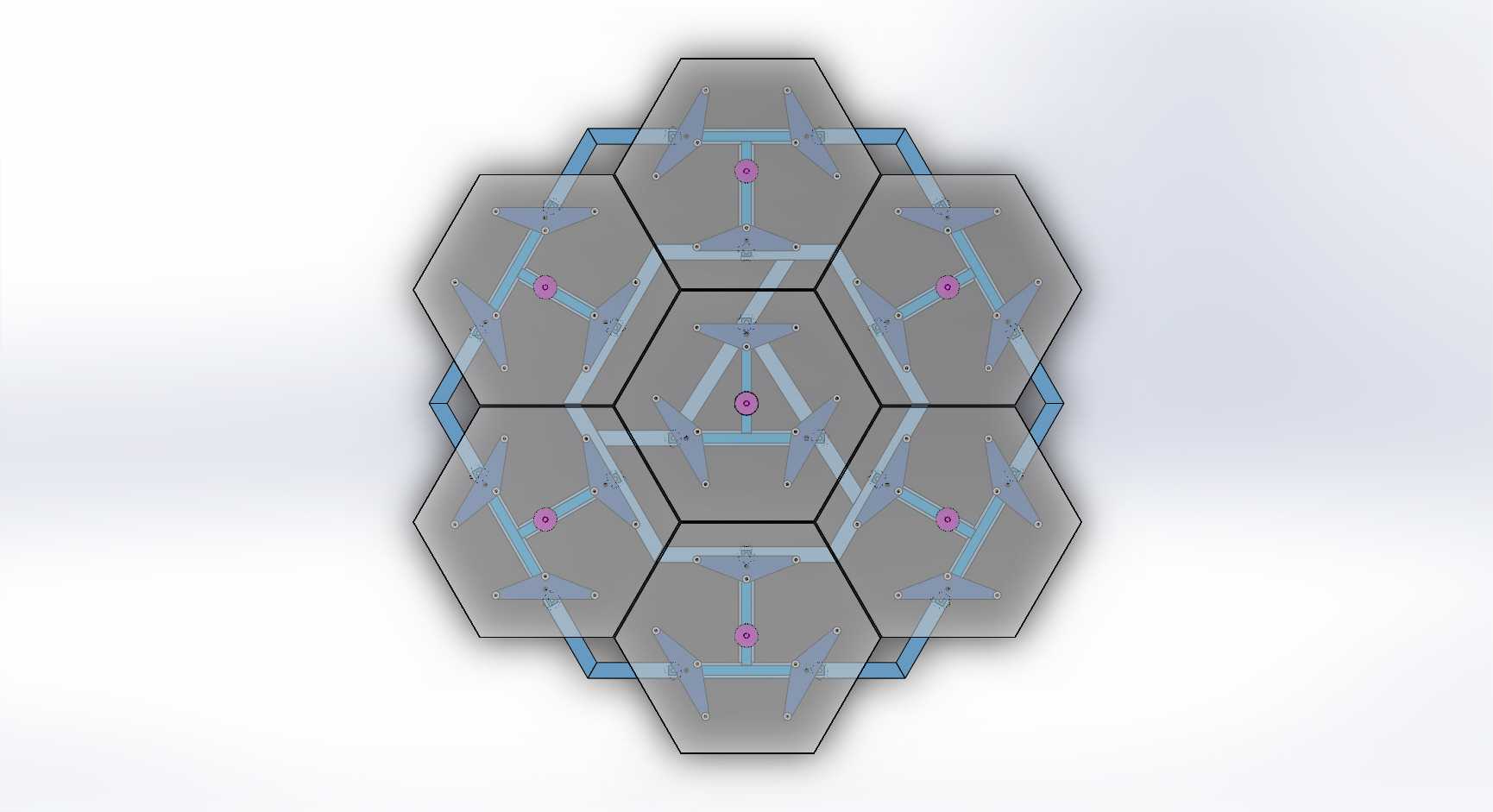

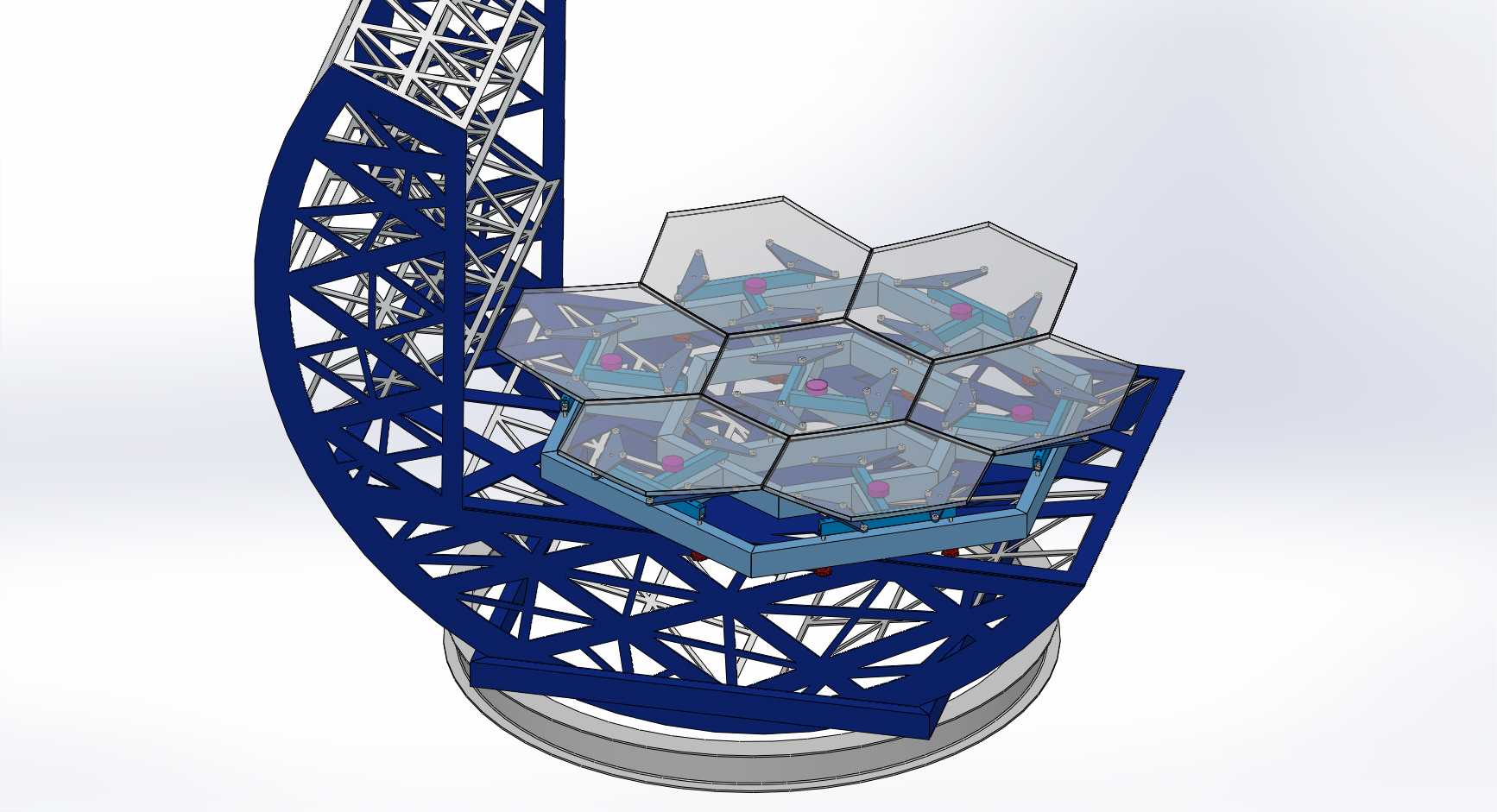

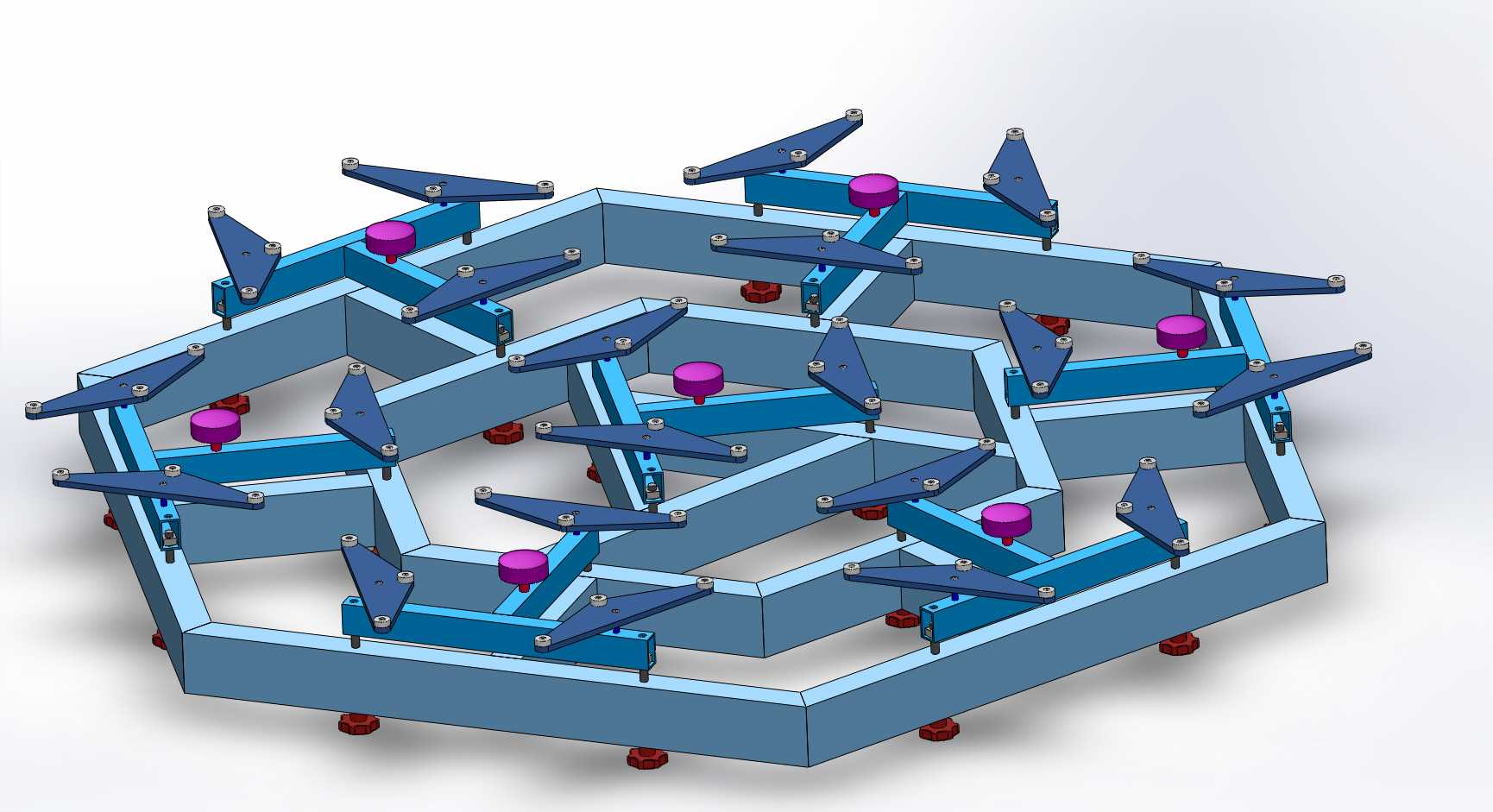

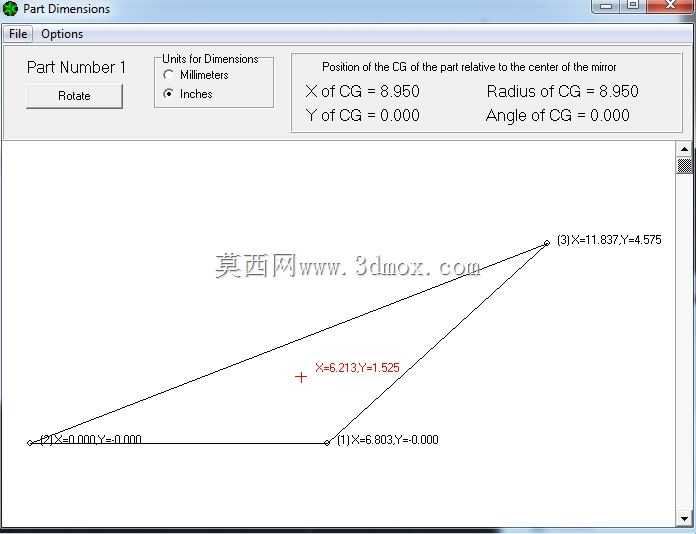

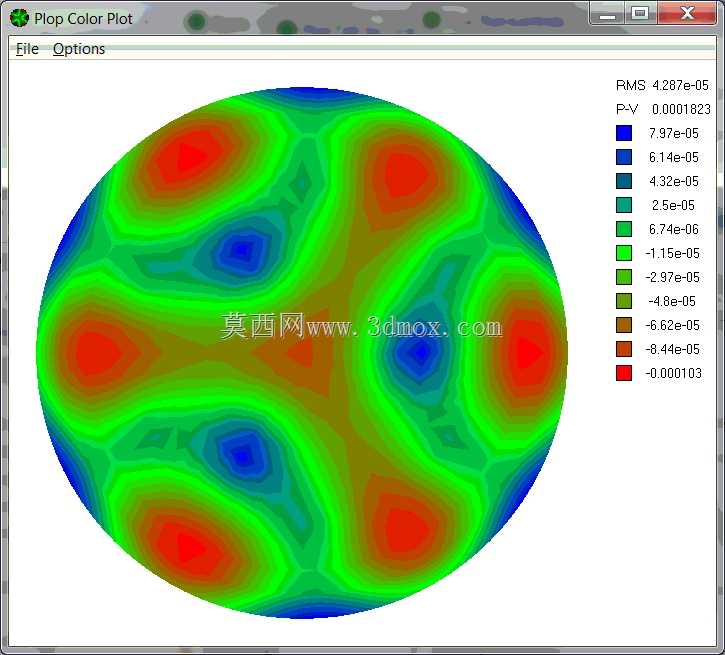

这款大口径拼接镜面天文观测设备的结构设计，核心围绕地基深空观测场景的实际需求展开，区别于传统单块主镜的大口径望远镜，采用六边形子镜拼接的主镜方案，能够在控制单块镜面加工难度、降低结构整体重量的前提下，实现等效89英寸口径的聚光能力，适配天文观测台站对遥远天体成像、光谱采集的使用需求，可支撑深空天体观测、近地天体监测等多类天文研究工作。从结构功能来看，设备整体分为主镜支撑桁架、副镜支撑结构、方位俯仰转动底座三个核心部分，主镜区域的whiffletree柔性支撑结构，搭配7块六边形子镜的排布方式，能够在不同俯仰角度下均匀分散每块子镜的重力载荷，避免镜面形变影响光学成像精度；外侧的桁架式支撑骨架采用三角形镂空结构，在保证整体结构刚度的前提下尽可能降低自重，减少底座转动机构的负载，同时降低风阻对观测稳定性的干扰；副镜采用独立悬臂支撑结构，与主镜保持精准的光轴同轴度，保证入射光线经过主镜反射后能够准确汇聚到副镜，再传导至后端成像终端。建模过程中，首先需要确定光学系统给出的主镜曲率、主副镜间距、光轴中心高度等核心光学参数，先绘制主镜的单块六边形子镜轮廓，通过圆周阵列完成7块子镜的排布，再逐块设计每块子镜对应的柔性支撑节点，保证每个支撑点的力臂符合whiffletree结构的力平衡要求；之后搭建主镜背部的桁架支撑结构，通过草图绘制桁架的杆件排布路径，采用结构构件生成每根杆件的实体，对节点位置做布尔合并处理，避免装配干涉；副镜部分先绘制环形外框与中心镜筒的轮廓，通过拉伸、旋转命令生成实体，再搭建连接副镜与主镜桁架的支撑臂；最后设计底部的方位转动底座，采用回转支撑结构的简化模型，预留转动驱动的安装接口，整体装配完成后需要校验不同俯仰角度下的结构干涉情况，确认主副镜的光轴同轴度偏差在光学系统允许的范围内，同时核对整体安装边界尺寸，保证设备能够适配台站观测墩的安装空间，转动过程中不会与周边防护设施产生碰撞。
