多片式摩擦离合器总成结构设计

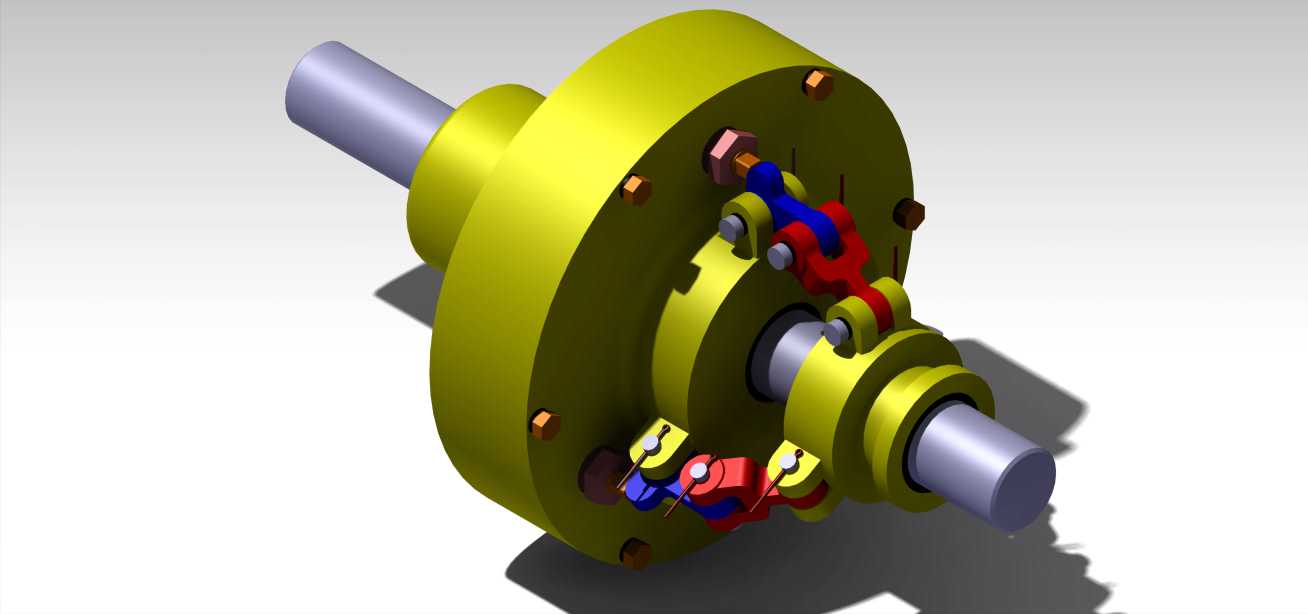

多片式摩擦离合器常应用在需要频繁启停、转矩传递平稳的传动链路中，比如机床主轴传动段、工程机械换挡机构、轻工设备的动力切换工位，依靠摩擦片组的压紧与松开实现主动轴和从动轴之间的动力接合与切断，相比单片离合器，同等径向尺寸下能传递更大转矩，接合过程平顺无明显冲击，过载时摩擦片间可产生打滑，能对后端传动零件起到过载保护作用。做这套总成建模时，先梳理整体传动逻辑：主动轴带动外壳与外摩擦片同步转动，从动轴通过花键与内摩擦片联动，压紧机构作用时，内外摩擦片被轴向压紧，依靠接触面摩擦力传递转矩，松开时摩擦片间存在间隙，主动从动部分脱开，动力切断。建模第一步先确定轴系的安装边界，先做两端伸出轴的结构，要匹配常用的轴承安装位、轴伸端的配合公差带，轴上的花键段要对应内摩擦片的花键槽尺寸，保证摩擦片可沿轴向顺畅滑动无卡滞。之后做离合器外壳部分，外壳内腔要容纳整组摩擦片，端盖通过周向均布的螺栓与壳体连接，螺栓的排布要避开内部操纵机构的运动路径，壳体上的散热槽结构要预留足够的散热面积，避免长时间滑磨导致摩擦片过热失效。接下来做摩擦片组的建模，外摩擦片外缘的凸齿要和壳体内壁的凹槽精准配合，内摩擦片内孔的花键齿和从动轴花键匹配，每片摩擦片的平面度要在建模时做公差约束，避免压紧时出现偏磨。操纵机构部分的杠杆、压紧销、复位弹簧的运动行程要做运动仿真校验，保证压紧时摩擦片组的压紧力均匀分布，松开时弹簧能快速推动压紧机构回位，摩擦片间的分离间隙控制在合理范围，避免带排转矩过大。整体装配完成后要校验各零件的干涉情况，尤其是操纵件动作时，不能和壳体、轴肩、螺栓等固定件产生运动干涉，轴向尺寸链要核算清楚，保证安装时能适配对应传动箱的轴向安装空间，两端轴伸的同轴度要在装配约束里做基准统一，避免运转时出现偏摆。建模过程中先做骨架草图确定各部件的轴向位置、径向尺寸范围，再逐个生成零件特征，对摩擦片这类重复排布的零件做阵列装配，减少重复操作，同时对配合面做简化处理，去掉不影响装配和运动的微小工艺倒角，提升模型的运行流畅度，方便后续做运动仿真和工程图导出。
