乘用车多款式轮毂与配套轮胎结构设计

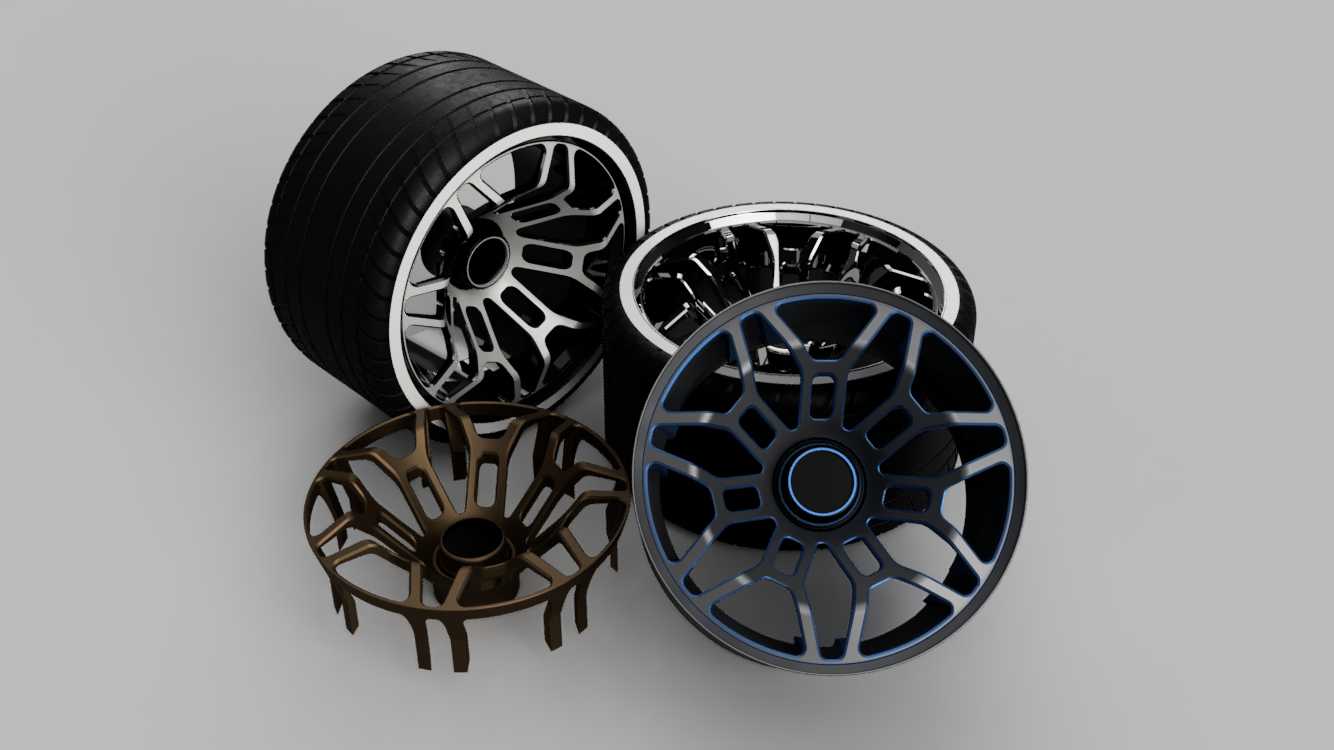

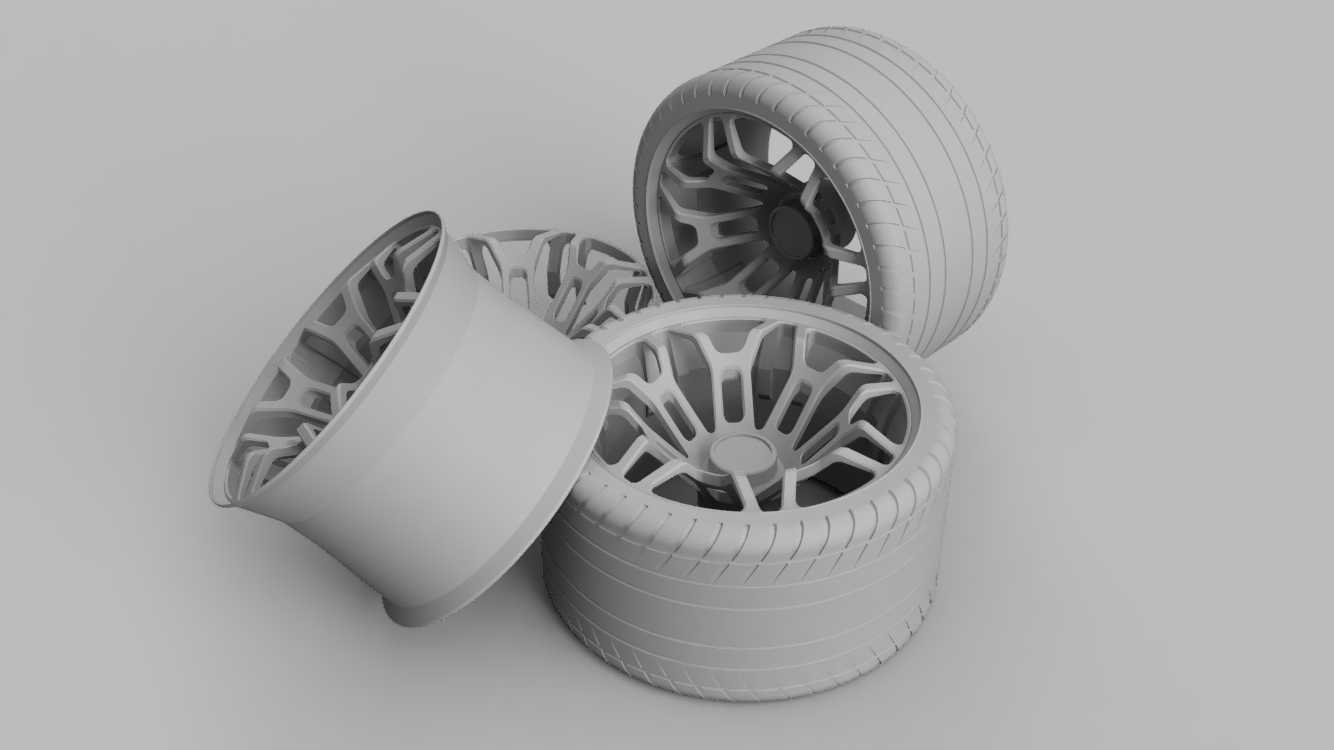

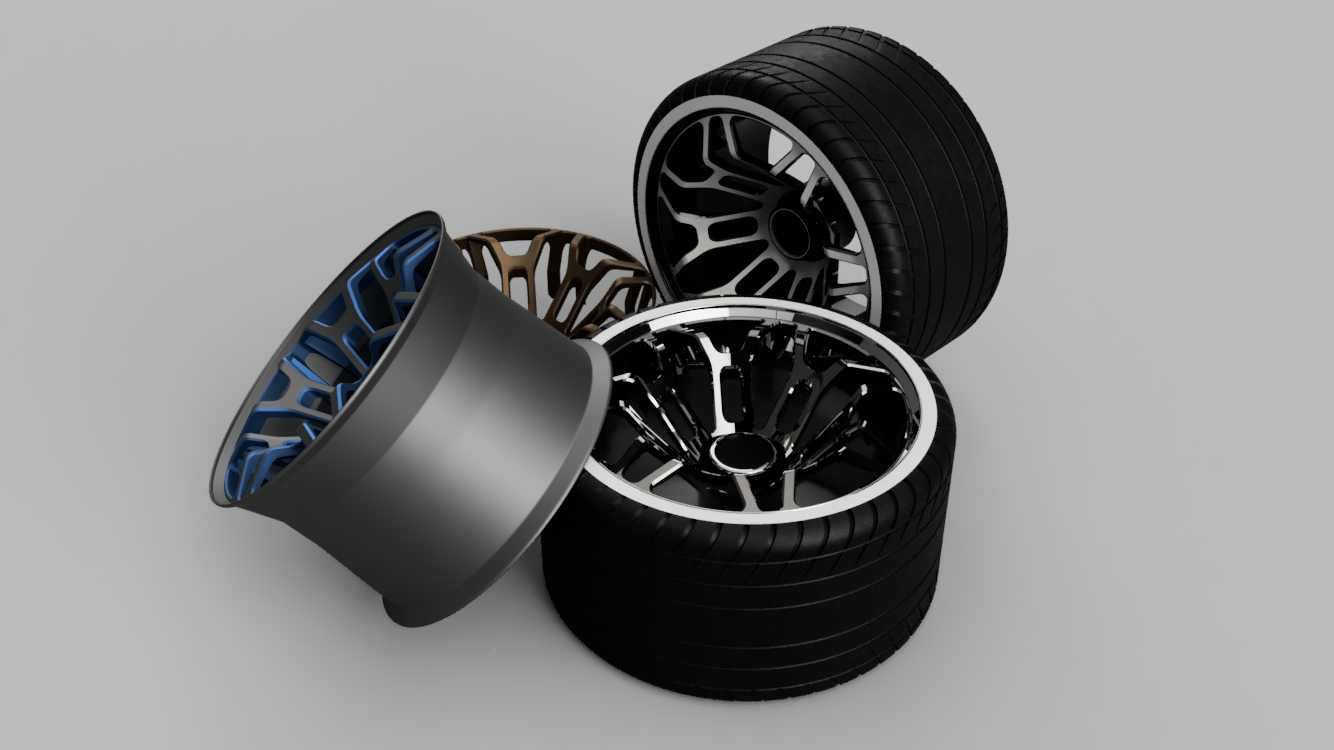

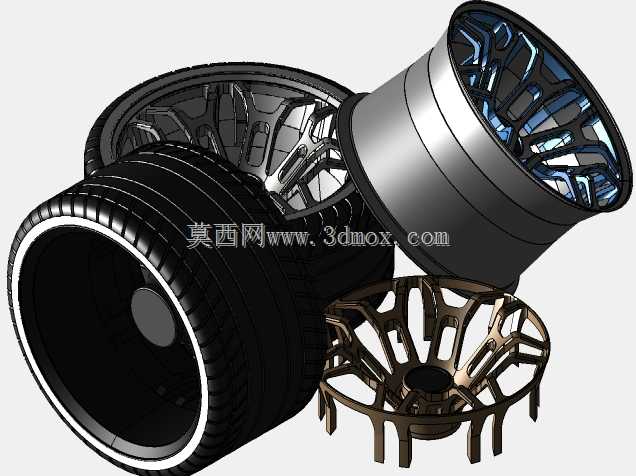

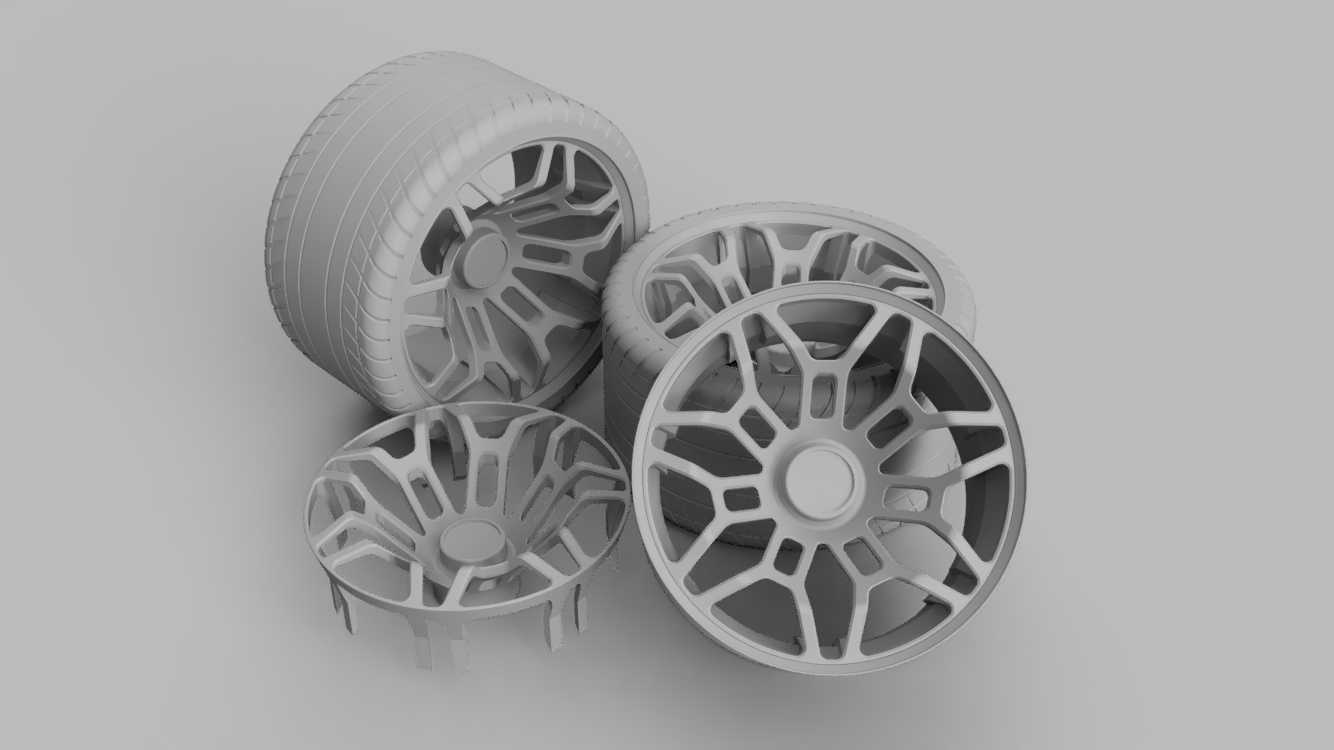

日常做整车底盘行走系统匹配时，车轮总成的建模是绕不开的环节，这套模型覆盖了两款不同风格的铝合金轮毂、配套真空轮胎以及一款轻量化概念轮毂结构，能直接适配不同定位乘用车型的前期方案验证。从实际装车场景来看，轮毂的安装边界首先要匹配整车的转向节参数，PCD孔位、中心孔直径、偏距数值都要和对应车型的悬架行程、转向拉杆运动包络做干涉校验，建模时我习惯先把安装法兰的基准面定死，再向外延伸轮辐结构，避免后期匹配时出现安装位错位的问题。画轮毂结构的时候，我一般先在草图里勾勒轮辐的截面轮廓，不同的辐条造型不只是为了外观，多辐条结构能分散轮辋承受的路面冲击载荷，镂空区域还要兼顾刹车系统的散热需求，不能为了造型把辐条做的过密导致刹车热量堆积，轮辋的胎圈座位置要严格匹配轮胎的胎唇尺寸，圆角和倾斜角度都要符合行业通用的装配公差，不然实际装胎时会出现胎唇密封不严漏气的问题。轮胎部分的建模要还原胎面的花纹块、胎侧的弧度以及内部的钢丝带束层参考轮廓，胎面花纹的沟槽深度、排布方向直接影响雨天排水性能和抓地力，建模时可以先做单个花纹节距的阵列，再根据胎面弧度做变形贴合，比逐块画效率高很多，胎侧的厚度要预留出日常行驶挤压变形的余量，和轮辋配合的胎唇位置要做加厚处理，对应轮毂的胎圈座位置做贴合约束。做这套模型的时候，我先从旋转特征做出轮毂的基础胚体，再通过拉伸切除做出辐条的镂空结构，对辐条和轮辋衔接的位置做圆角过渡，避免应力集中导致的轮毂开裂问题，之后单独绘制轮胎的断面轮廓，通过旋转做出轮胎基础形状，再把提前做好的花纹特征投影到胎面做切除，最后把轮毂和轮胎做同轴心配合，校验两者的配合间隙是否符合装配要求。不同款式的轮毂对应不同的车型定位，运动款的多辐熏黑轮毂偏向性能车型，辐条的倾斜角度能在行驶时引导气流吹向刹车卡钳，古铜色的轻量化概念轮毂采用了更薄的辐条设计，在保证结构强度的前提下降低了簧下质量，能提升整车的操控响应速度，建模时特意对两款轮毂的重量做了参数化关联，调整辐条厚度时能实时看到重量变化，方便做轻量化方案的对比。实际装车时车轮总成还要考虑动平衡的配重块安装位置，建模时在轮辋边缘预留了配重块的安装空间，轮胎的充气压力对应的变形量也可以通过模型的仿真模块做初步校验，避免满载时轮胎和轮拱发生干涉，这套模型的结构细节足够支撑前期的整车外观评审、底盘运动干涉检查以及装配工艺验证，不用再从零开始搭建基础结构，能节省不少前期方案阶段的建模时间。
