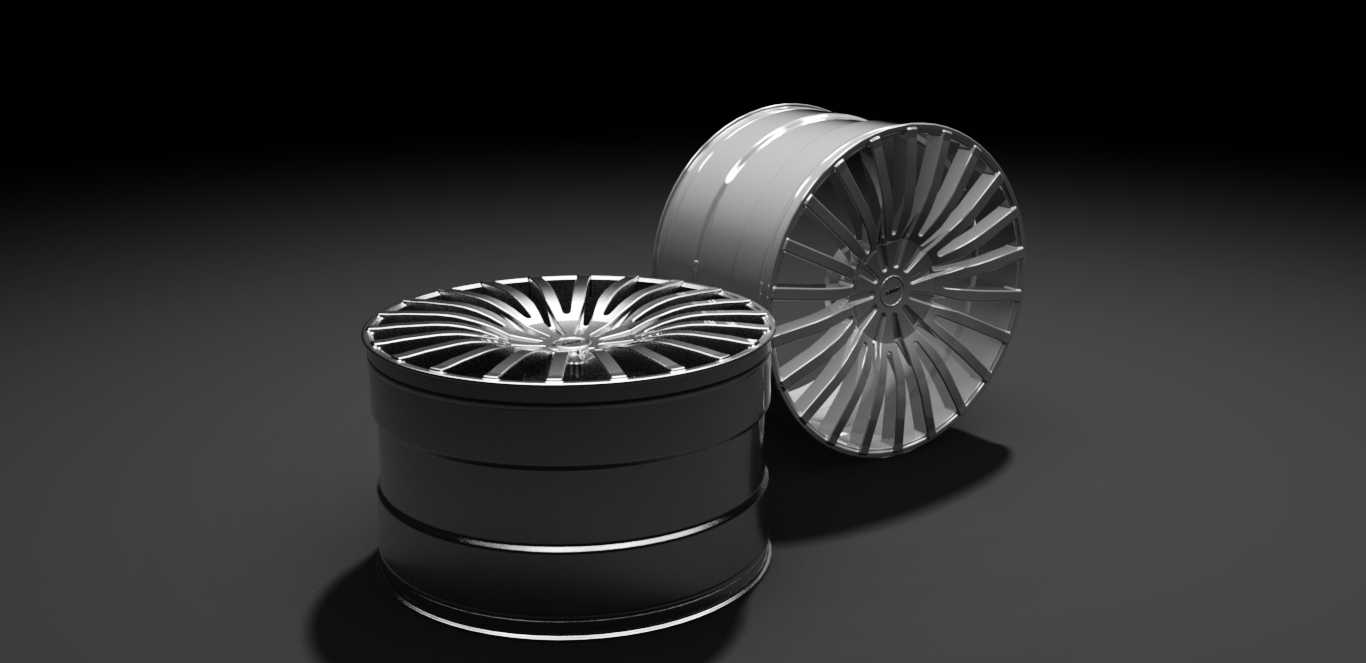

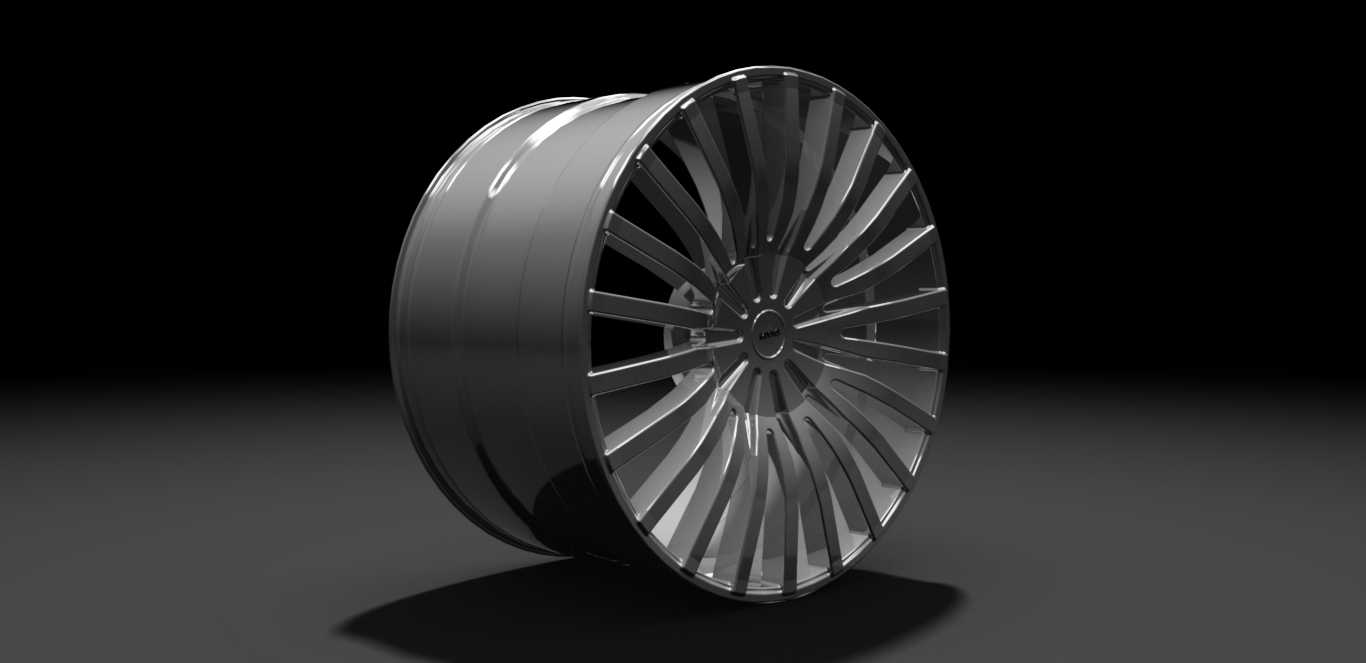

多辐条凸面乘用车轮毂造型设计

日常做整车底盘行走系统配套设计时，轮毂是兼顾外观辨识度与行驶力学性能的核心部件，这款凸面多辐条轮毂主要面向中高端乘用车改装、量产车型配套场景，适配多数前驱、后驱家用及商务乘用车型，安装位匹配常规五孔轮毂轴承合件，轮辋直径适配17-19寸常规轮胎规格，中心孔、孔距参数可根据不同车型的转向节安装边界做参数化调整，安装面的平面度、螺栓孔位置度公差需控制在0.05mm以内，避免装车后出现高速抖动的问题。

建模初期先梳理设计逻辑：凸面造型的核心是让轮辐从中心安装盘向外延伸时形成平缓外凸的弧面，相比平面轮毂，一方面能在视觉上拉伸轮毂的尺寸感，提升整车侧面的运动视觉效果，另一方面外凸的结构可以给刹车卡钳预留更多安装空间，适配大尺寸多活塞刹车套件的改装需求，这也是很多改装款轮毂优先选择凸面结构的核心原因。轮辐采用不等宽交错布局，宽辐条承担主要的载荷传递，窄辐条优化通风散热性能，车辆制动时刹车盘产生的热量可以通过辐条间的空隙快速随行驶气流散出，降低长距离制动后的热衰减概率。

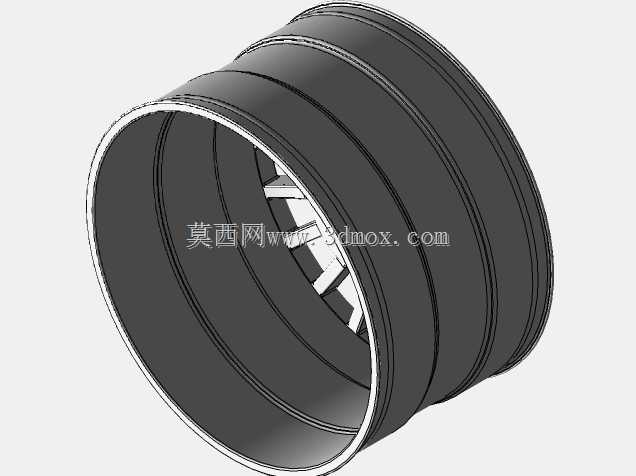

具体建模时先在草图环境绘制轮辋的回转截面轮廓，通过回转特征生成轮辋基体，注意轮辋与轮胎配合的胎圈座、轮缘位置的尺寸严格匹配国标轮胎安装尺寸，避免出现轮胎装配漏气、脱圈的风险。之后绘制中心安装盘的草图，拉伸生成安装基体，预留中心孔、螺栓安装孔、气门嘴过孔的位置，气门嘴孔的位置要避开辐条遮挡，方便后续充气操作。接下来做轮辐部分，先绘制单根辐条的引导线，引导线沿凸面弧度走向，扫描生成单根辐条的实体，通过圆周阵列生成所有辐条，阵列时注意调整辐条的扭转角度，让辐条形成类似旋风的交错视觉效果，同时对每根辐条做拔模处理，方便后续铸造或锻造工艺脱模。所有实体合并后，对轮辐边缘、轮辋边缘做圆角过渡，圆角半径根据位置调整，受力较大的安装盘与辐条连接位置采用大圆角分散应力，外露的外观面采用小圆角提升精致感，最后对安装面做精加工特征预留，标注好后续机加工的余量位置。

实际装车验证环节，这类凸面轮毂要注意突出轮眉的距离，避免转向时轮胎剐蹭轮眉内衬，同时轮辐的强度要通过径向冲击、弯曲疲劳的仿真校核，确保在过坑洼路面、高速过弯时轮辐不会出现应力集中断裂的问题，辐条背面的减重槽设计要在保证强度的前提下尽可能降低轮毂整体重量，减少簧下质量，提升整车的操控响应性。
