机动视差相机滑块结构设计方案

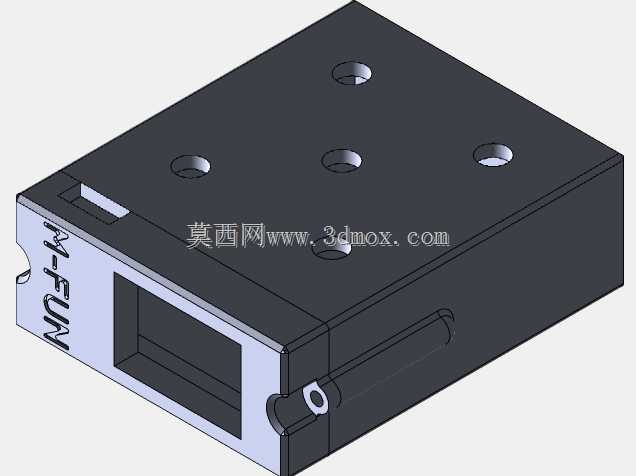

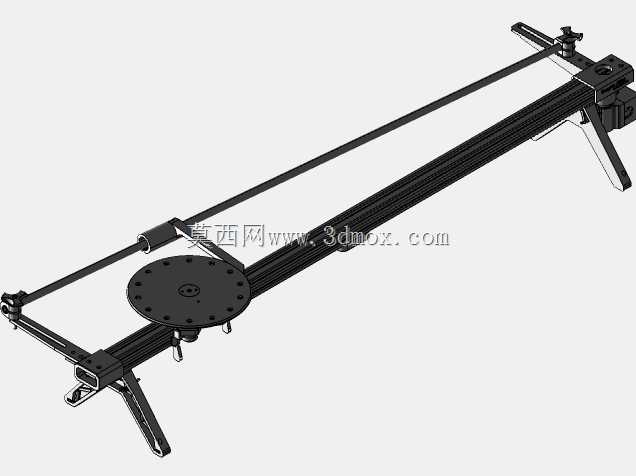

这款机动视差相机滑块主要面向专业摄影、光学检测领域的视差校正场景，可搭载在专业光学实验台、外景拍摄支架上，通过精准的直线位移调整相机成像平面位置，抵消多镜头阵列拍摄时产生的视差偏差，也可用于微距摄影中的焦点堆叠位移控制，满足高精度成像的位置调节需求。整个滑块采用对称式布局设计，核心滑动副采用低摩擦的面接触配合，避免滚动导轨在小行程微调时的卡顿问题，滑动行程覆盖常规视差校正所需的0-45mm调节范围，安装基准面预留了标准1/4英寸相机螺孔与M6支架安装孔位，可直接适配市面主流的专业相机、工业镜头的安装尺寸，安装边界控制在120mm×65mm×22mm范围内，不会占用过多光学平台的安装空间，侧边预留的限位凸台可防止调节超程损坏镜头组件。建模阶段先从安装基准面开始绘制草图，先确定底部安装孔的位置度公差，保证与支架配合时的定位精度，再向上绘制滑动导轨的截面轮廓，通过拉伸凸台生成导轨基体，之后绘制滑块的配合型腔，采用等距实体命令保证滑动配合的间隙控制在0.02-0.04mm之间，避免间隙过大产生晃动、间隙过小出现卡滞。传动部分采用细牙螺杆驱动结构，建模时先绘制螺杆的螺旋线，通过扫描切除生成螺纹牙型，再匹配对应的螺母滑块结构，保证转动调节时的进给精度达到0.1mm每转，满足视差微调的精度要求。考虑到实际使用中需要频繁手动调节，手轮部分做了滚花防滑结构，建模时通过圆周阵列生成滚花凹槽，保证握持调节时的摩擦力。整个装配过程中添加了同轴、重合、距离等配合约束，模拟实际滑动的行程范围，通过干涉检查确认各零件在全行程内无碰撞，标准紧固件未纳入建模范围，实际装配时可直接选用对应规格的标准件完成组装，不需要额外加工定制。
