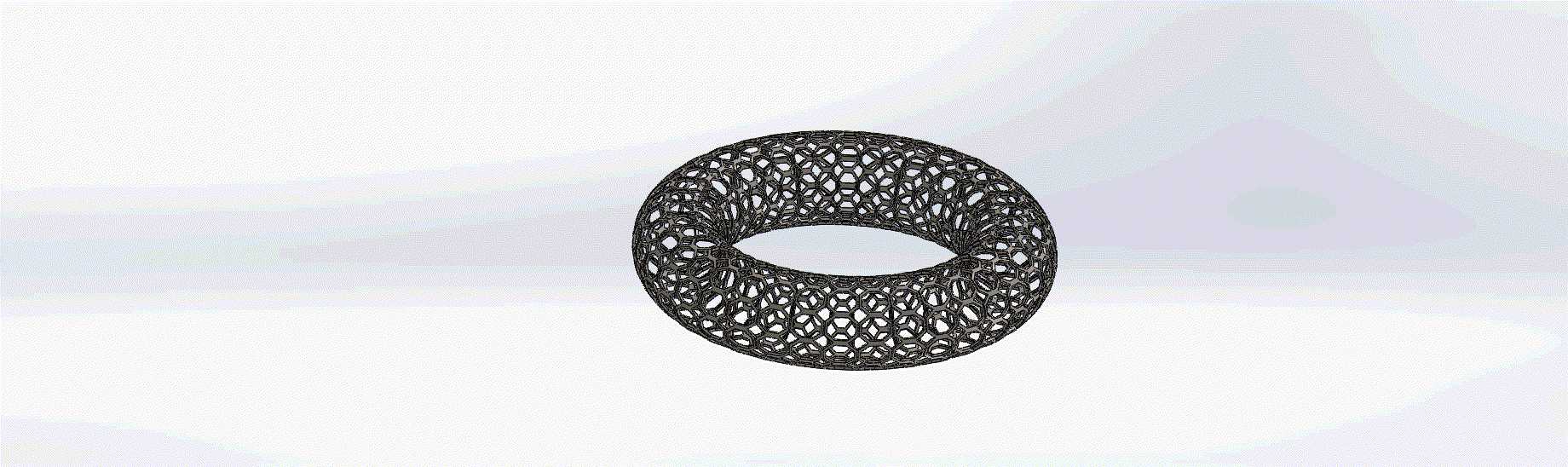

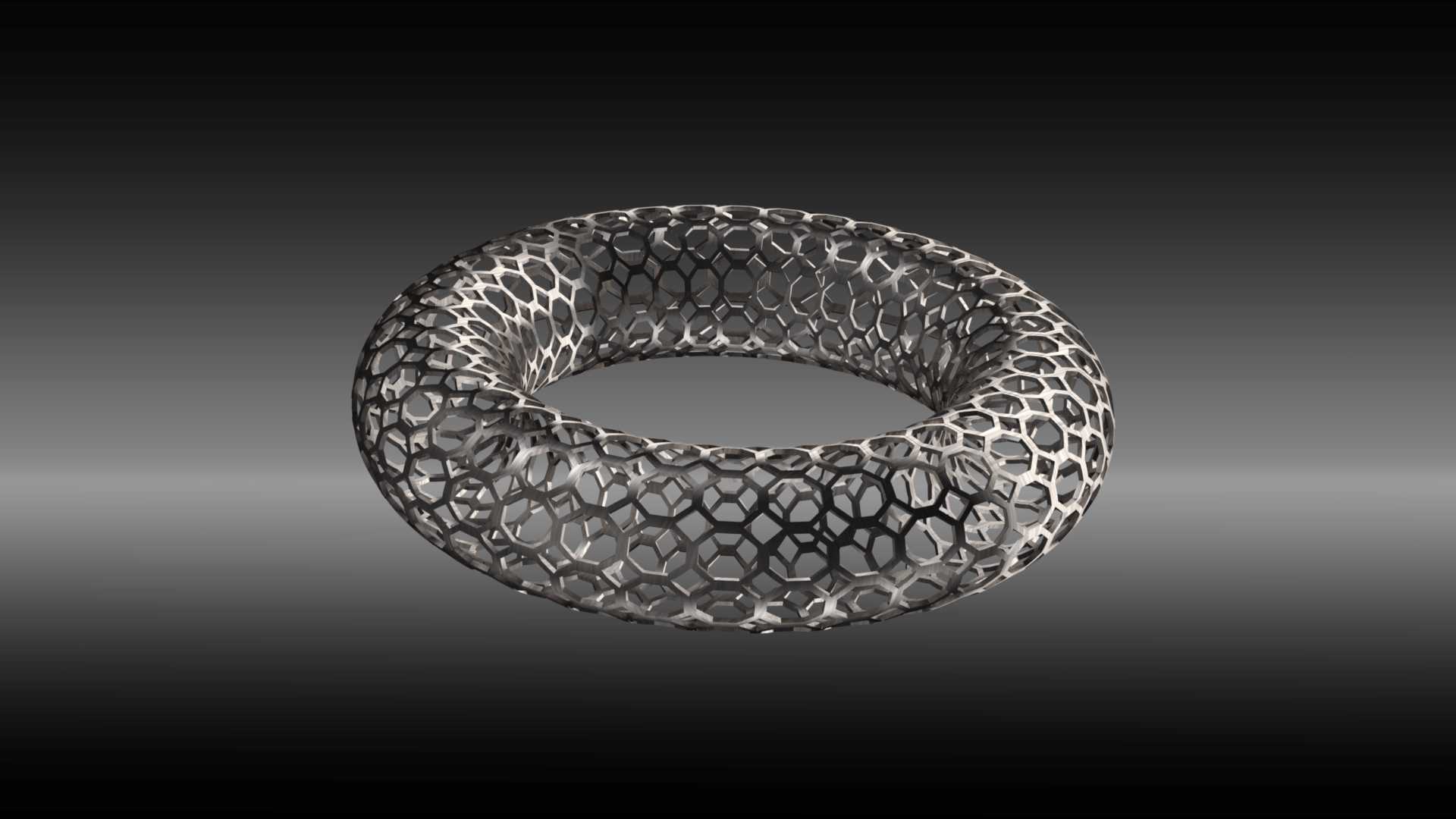

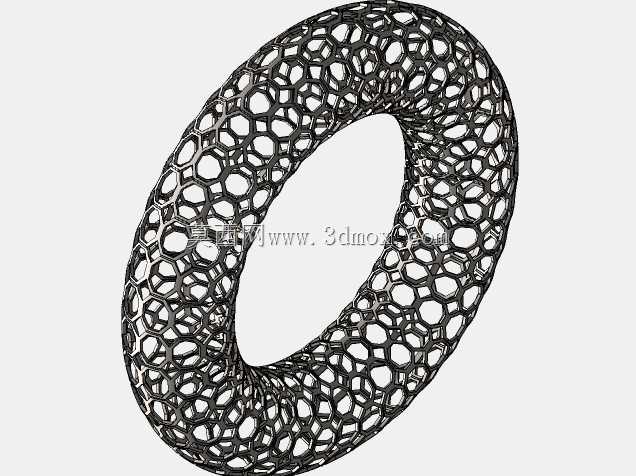

镂空多孔融合环形框架结构件

这类镂空环形框架结构常出现在轻量化承载构件、流体整流部件、特种缓冲衬垫的设计场景中，比如航空航天领域的管路缓冲支撑环、医疗植入物的多孔承力骨架、工业过滤设备的内置整流环，都需要这类兼顾结构强度与通透率的环形构件。从功能特性来看，该结构通过连续的多孔蜂窝状融合框架，在环形基体上实现了等强度的载荷分布，相比实心环件重量可降低60%以上，同时多孔结构允许流体、介质顺畅穿过，避免实心结构带来的流阻增大、应力集中问题。设计这类结构时，首先要确定环形的基准内外径与截面尺寸，明确安装边界：环件的轴向宽度需匹配安装槽的限位尺寸，径向厚度要满足承载工况下的挠度要求，所有框架棱边都做R0.3以上的圆角过渡，避免应力集中导致的疲劳断裂。建模阶段先绘制环形的中心轨迹线，以环的截面中心为基准建立参数化的蜂窝单元，单元的孔径、筋厚根据承载要求做参数关联，再通过沿环形轨迹的阵列融合，让相邻单元的筋条自然衔接，不存在拼接断点，最后对整体结构做布尔合并，检查所有连接位置的连续性，避免出现非流形几何错误。建模过程中需要反复调整单元的排布密度，在环的内外径侧做单元尺寸的渐变过渡，保证靠近安装配合面的位置筋条密度更高，提升配合位置的抗压强度，中间区域适当放大单元孔径，进一步降低整体重量。完成基础实体建模后，需要对结构做有限元预校验，模拟径向受压、轴向扭转的工况，调整局部筋条的厚度，让整体应力分布均匀，避免局部应力超过材料许用值。这类结构如果用于金属3D打印成型，还要额外考虑打印支撑的添加位置，所有悬空角度小于45度的筋条位置都要添加易剥离的支撑，保证打印过程中不会出现翘曲变形，成型后去除支撑再做表面抛光处理，就能满足使用要求。
