奥迪A4老款折叠式车钥匙结构设计

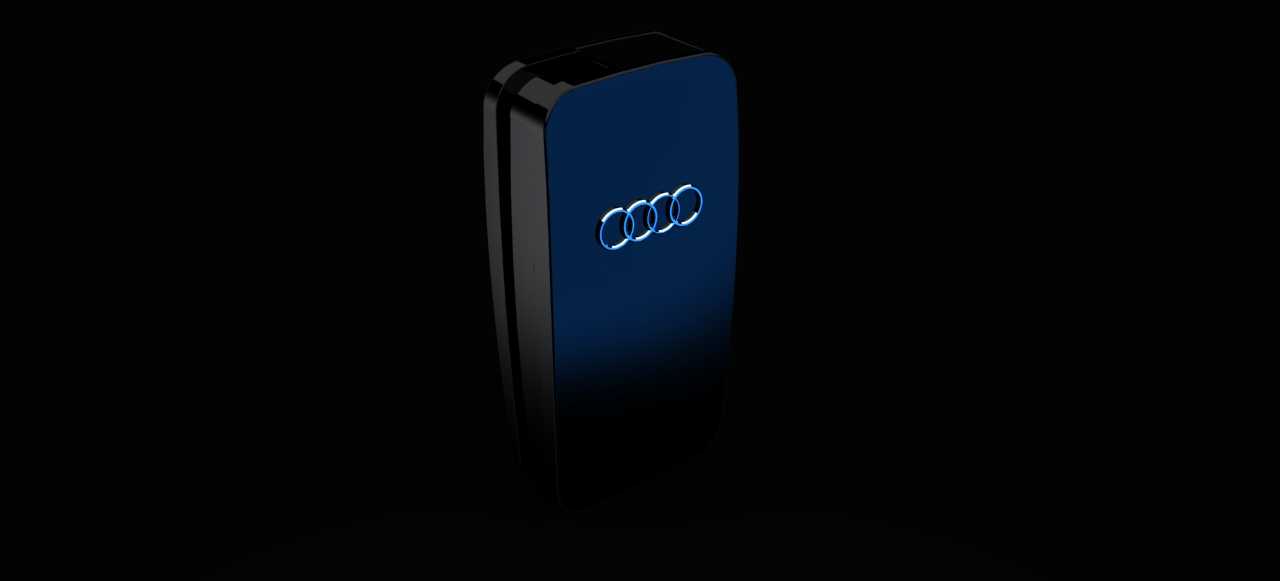

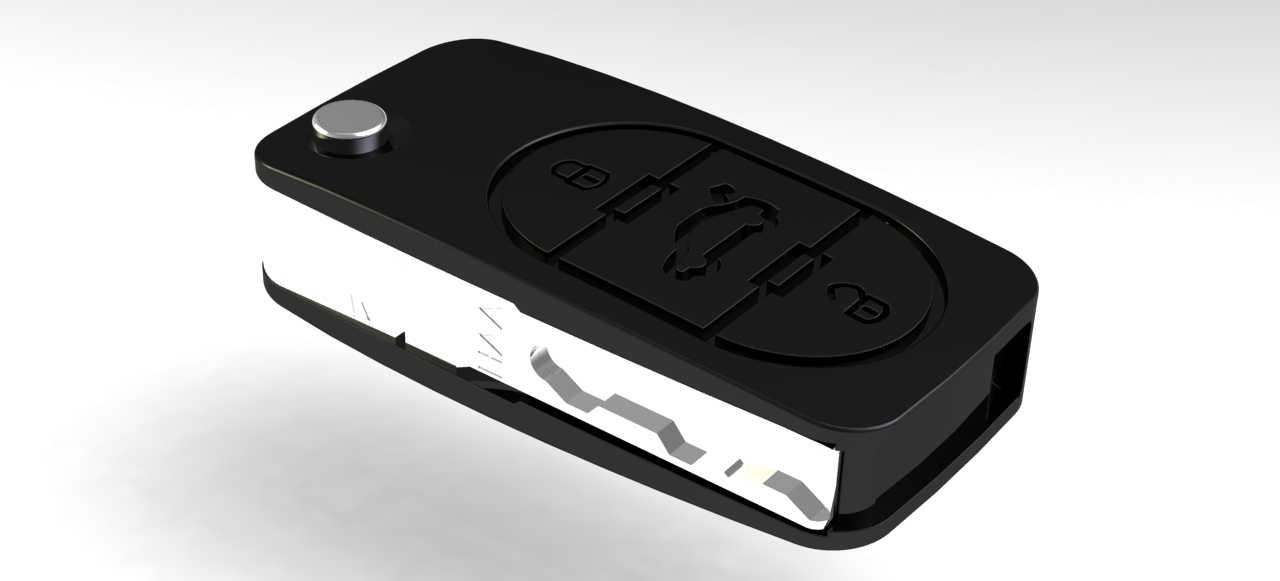

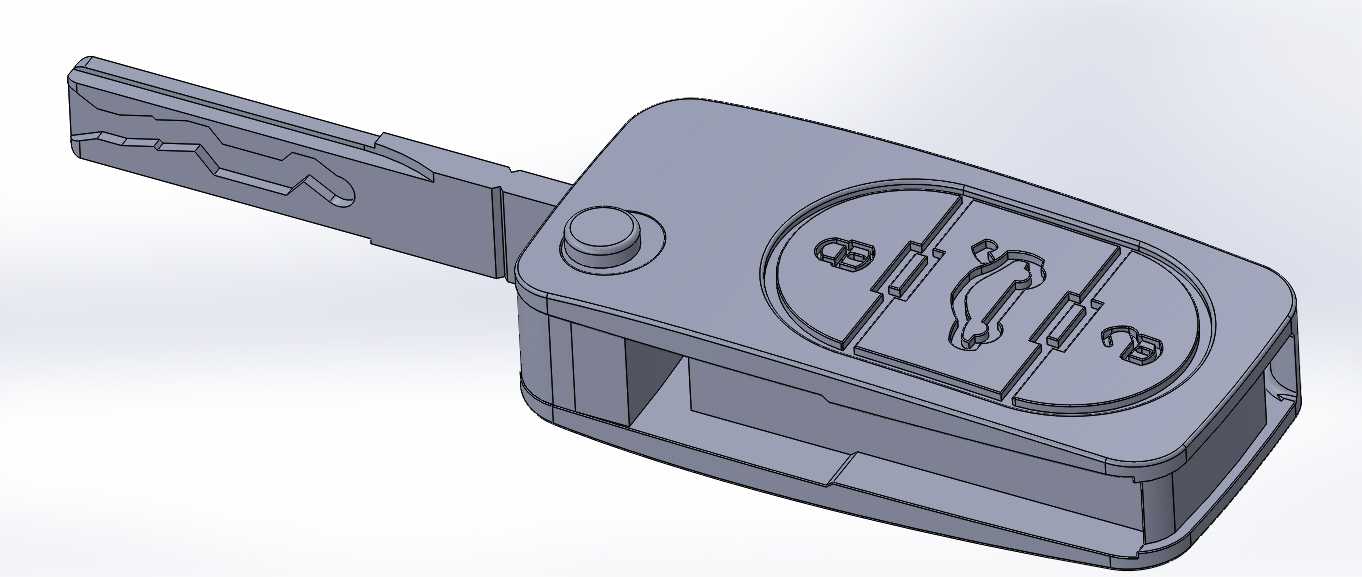

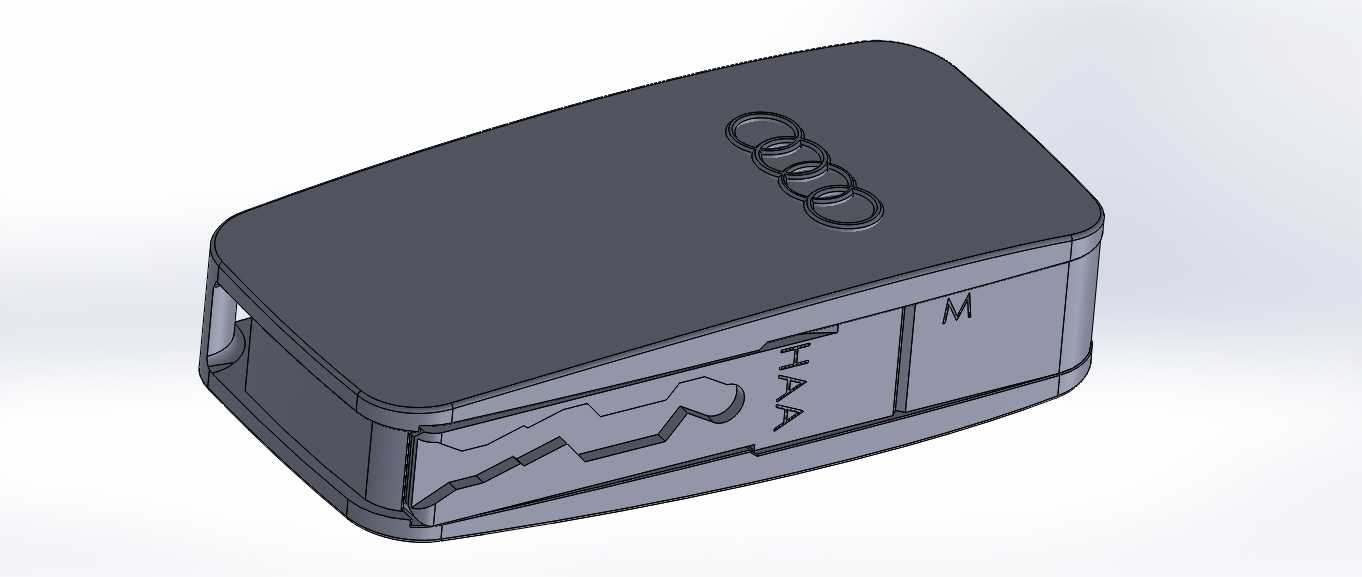

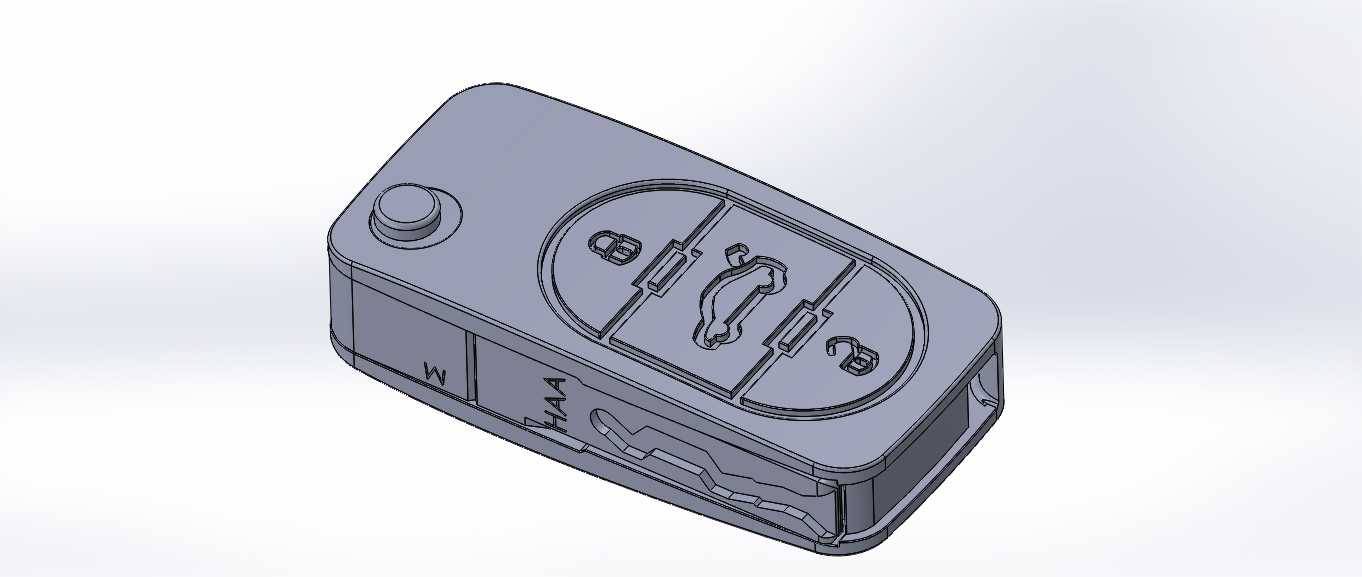

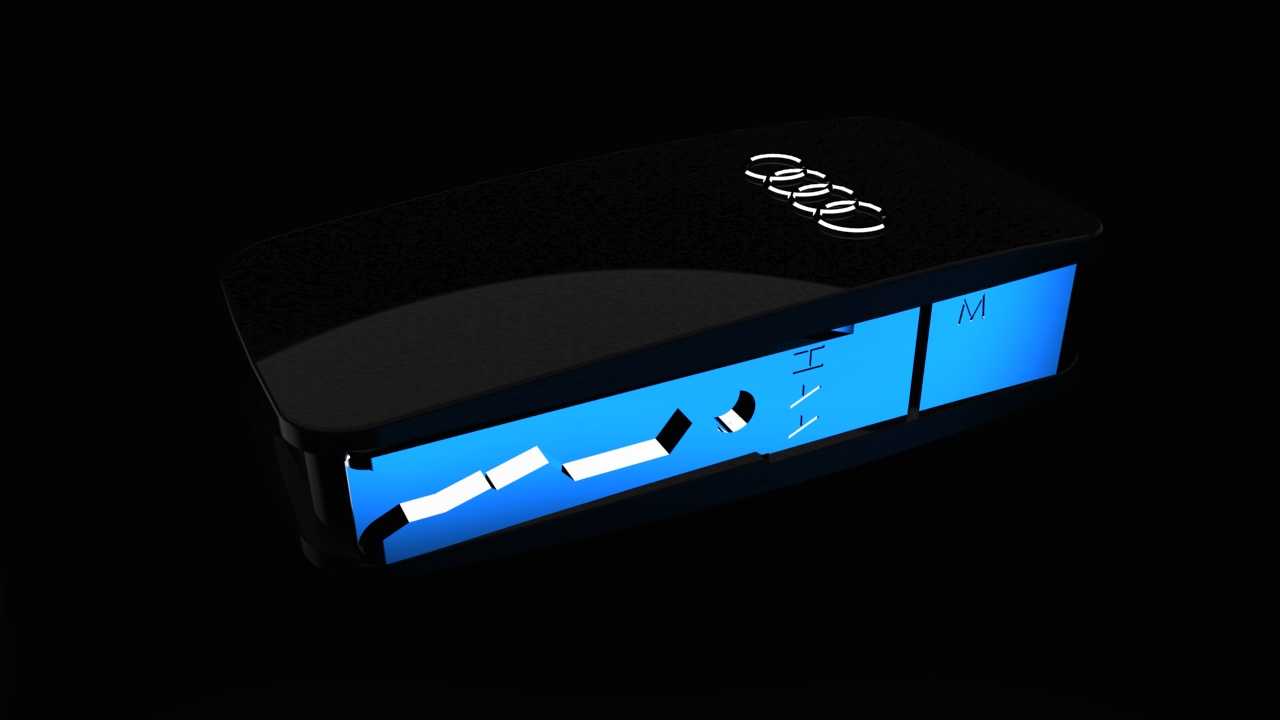

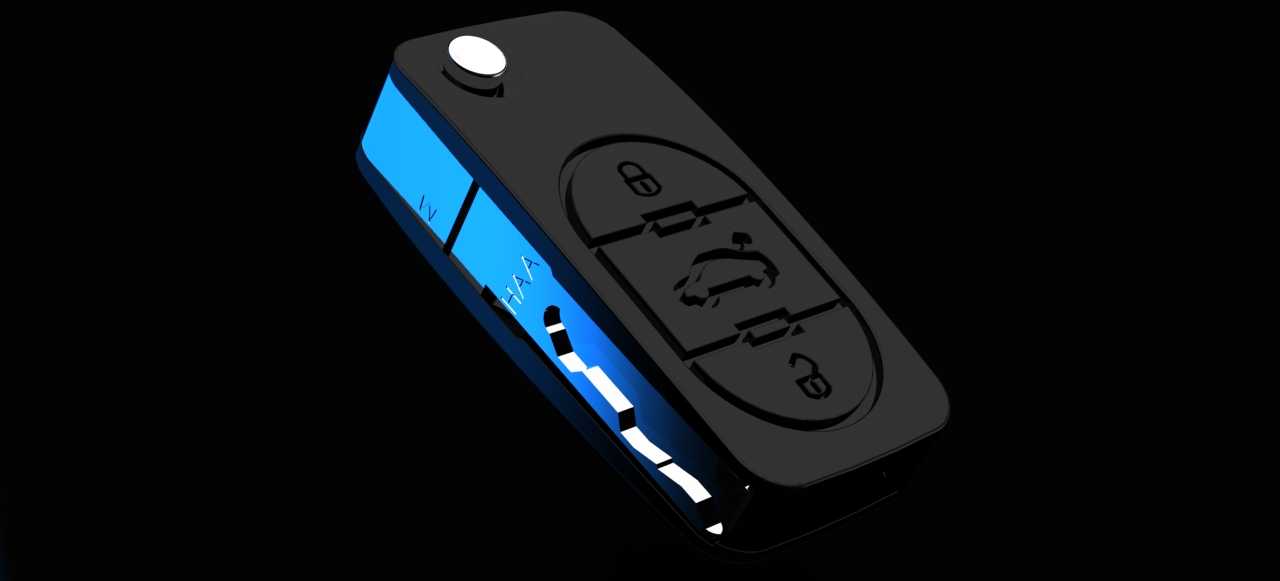

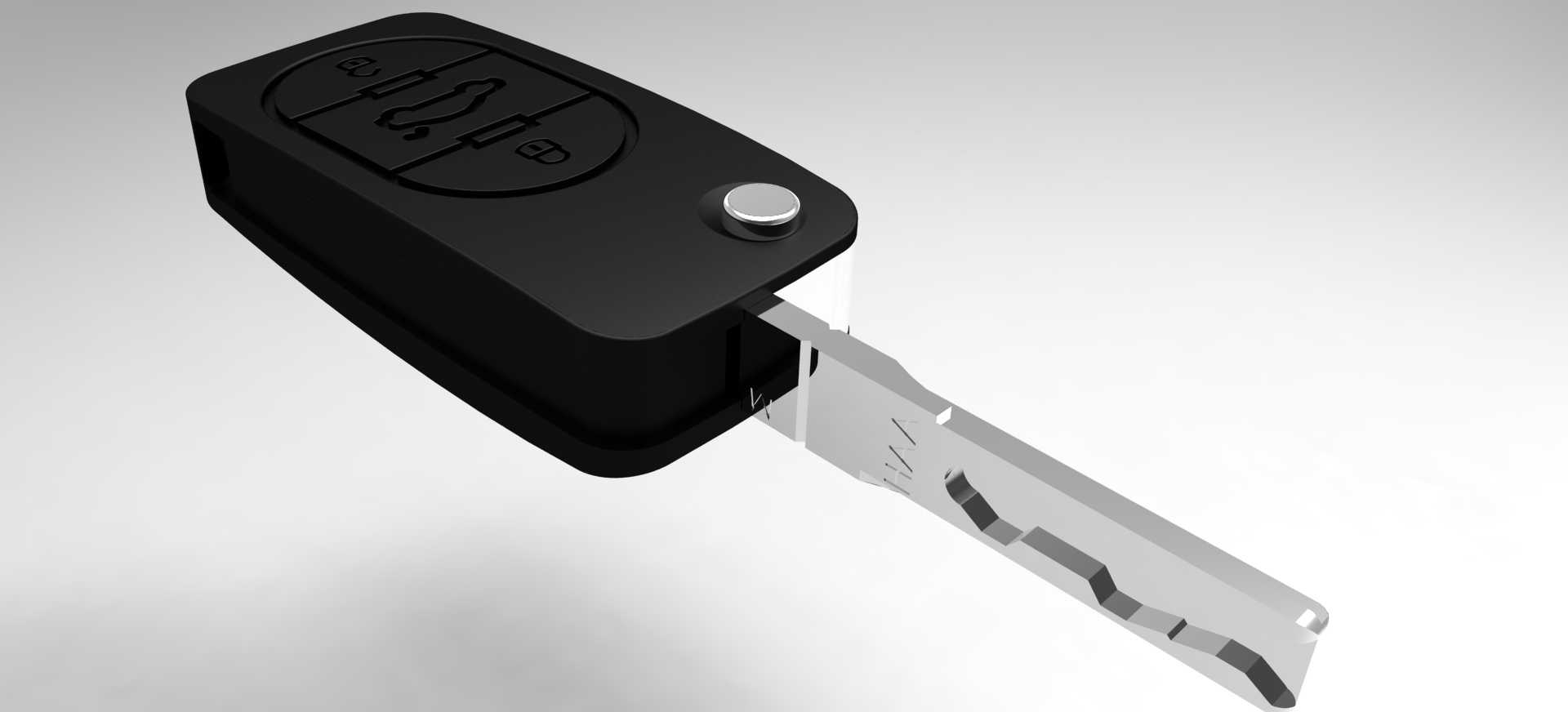

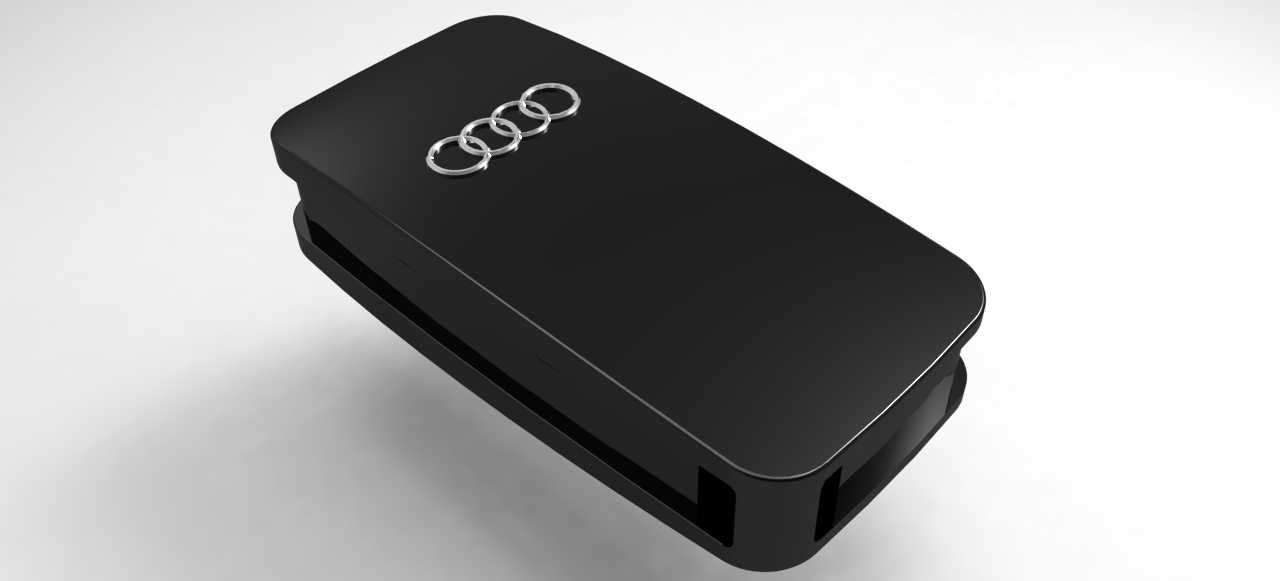

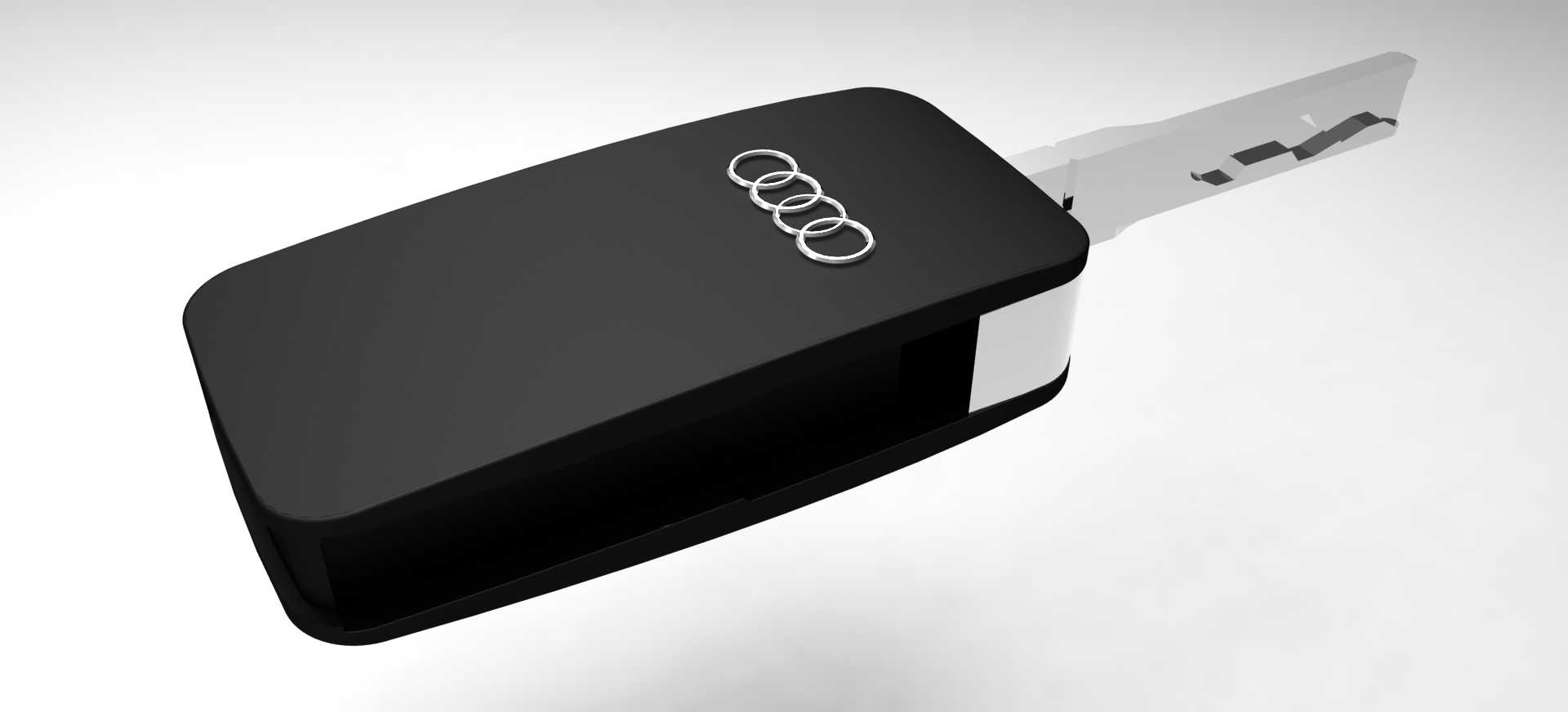

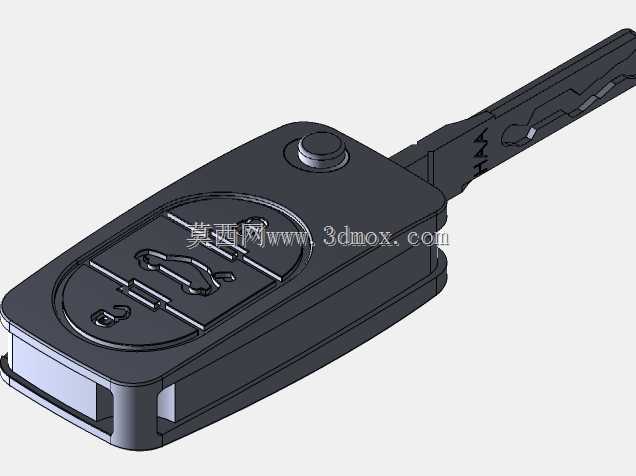

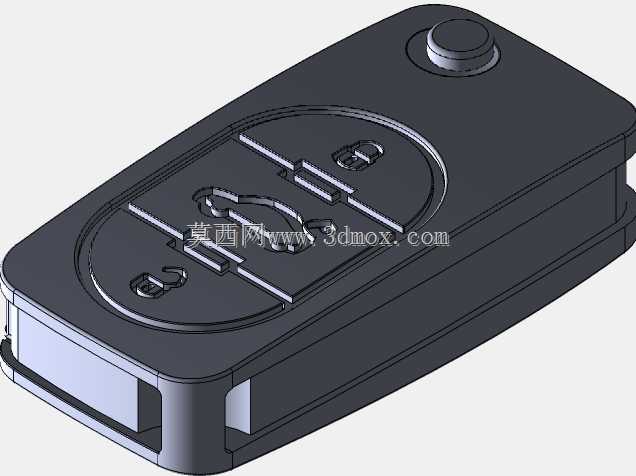

这款车钥匙对应老款奥迪A4车型的遥控钥匙总成，日常使用场景覆盖车主日常车辆解锁、闭锁、后备箱开启以及机械钥匙应急开门的全场景需求，是车主随身携带的高频使用车载配件，其结构设计直接影响日常握持手感、按键反馈寿命以及内部电路板的防护性能。从功能特性来看，该钥匙集成了无线射频遥控模块与隐藏式机械钥匙结构，外壳需要兼顾信号穿透性、抗摔耐磨性能与日常握持的贴合度，表面的四环标识区域做了内嵌式安装槽设计，避免标识长期摩擦脱落，外壳边缘做了R2.5的圆角过渡，既避免日常携带时刮蹭衣物，也能在跌落时分散冲击力，降低外壳开裂的概率。设计过程中首先需要确定内部电路板、纽扣电池、机械钥匙折叠转轴的安装边界，整体外形尺寸控制在65mm×35mm×15mm的范围内，刚好适配成年男性单手握持操作的尺寸区间，上下壳的合模线设置在侧面中部分型位置，采用卡扣加超声波焊接的固定方式，保证接缝均匀无突兀凸起，同时满足IP54级别的日常防泼溅要求，避免雨天携带或者手汗渗入内部损坏电路。建模阶段先绘制内部元器件的占位装配体，确定电池仓、按键触点、转轴孔的相对位置，再基于内部空间向外偏移1.2mm的壁厚生成外壳基础曲面，对握持区域做0.3mm的内凹弧面处理提升贴合度，按键区域单独做分体式硅胶按键的安装槽，预留0.1mm的装配间隙保证按键按压无卡滞，金属标识区域先做下沉0.4mm的安装位，标识与外壳采用过盈配合加背胶固定的方式装配，最后对所有外露棱边做倒圆角处理，模拟实际注塑生产的脱模斜度，避免后续开模时出现倒扣无法脱模的问题，折叠机械钥匙的转轴位置单独做金属嵌件的安装位，保证钥匙反复折叠翻转的结构强度，避免长期使用后转轴松动脱落。
