一体式黄框运动防护太阳镜结构设计

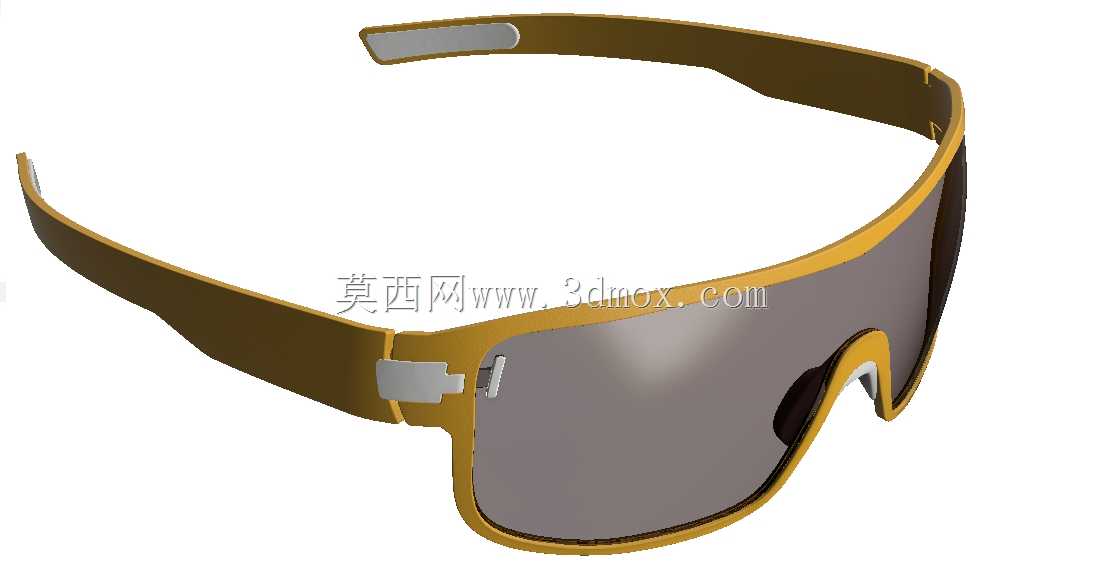

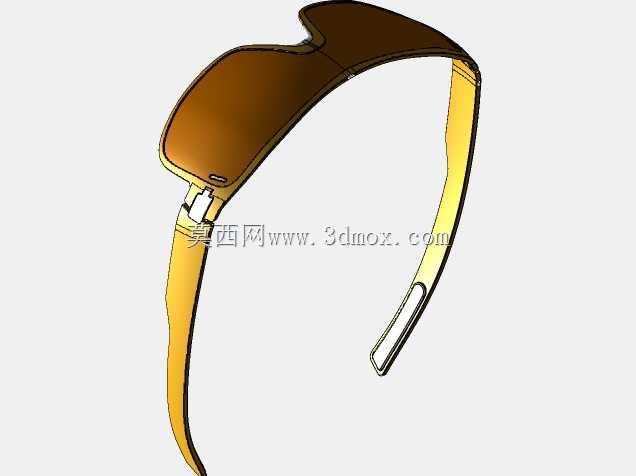

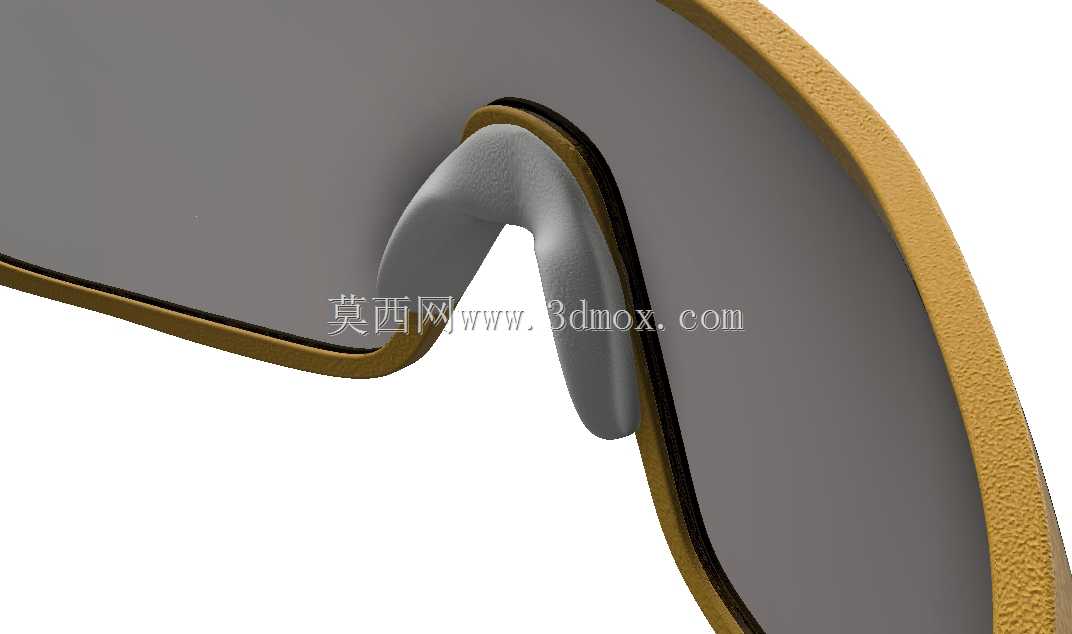

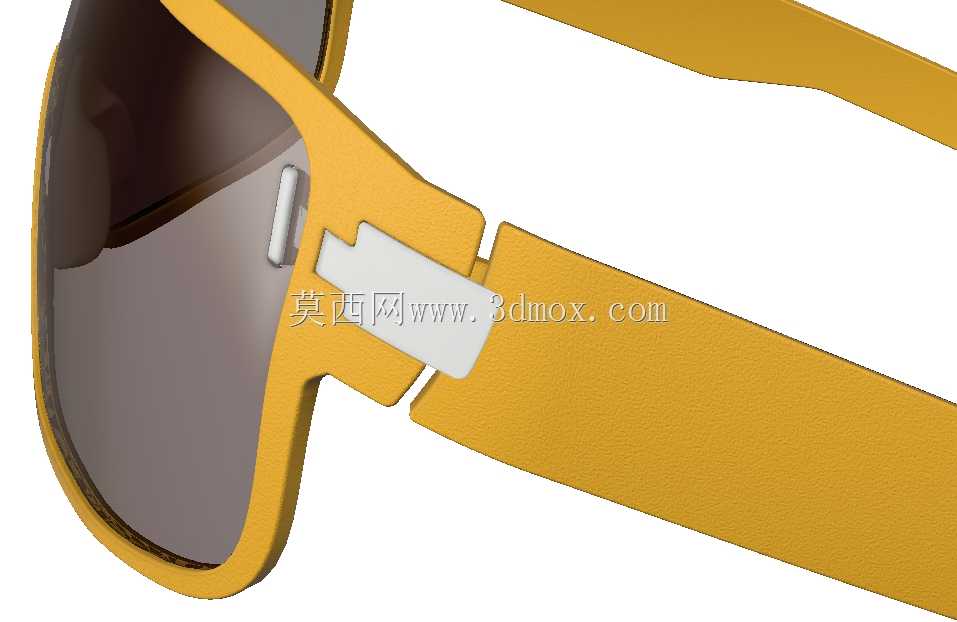

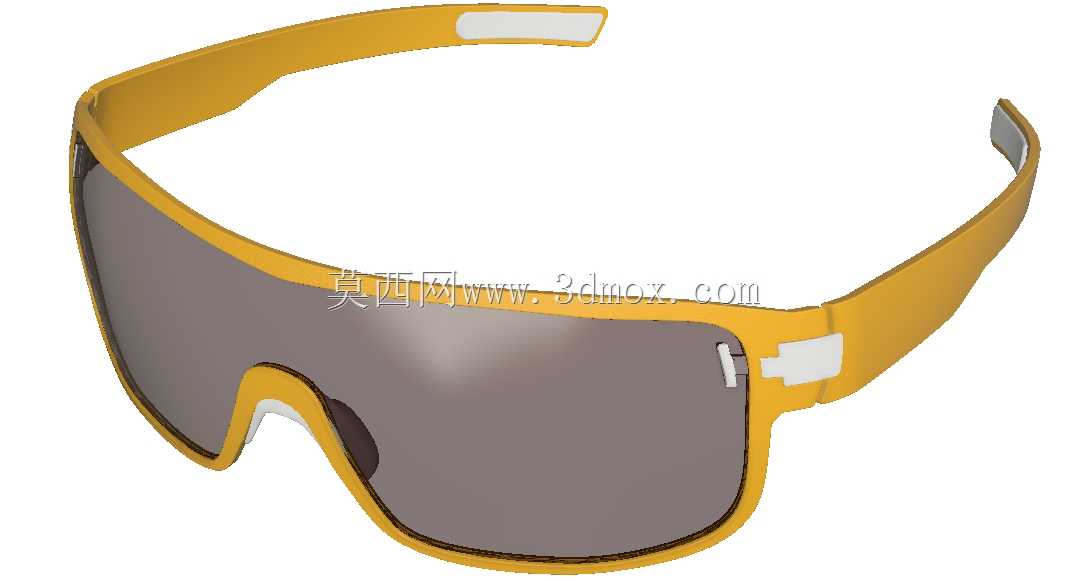

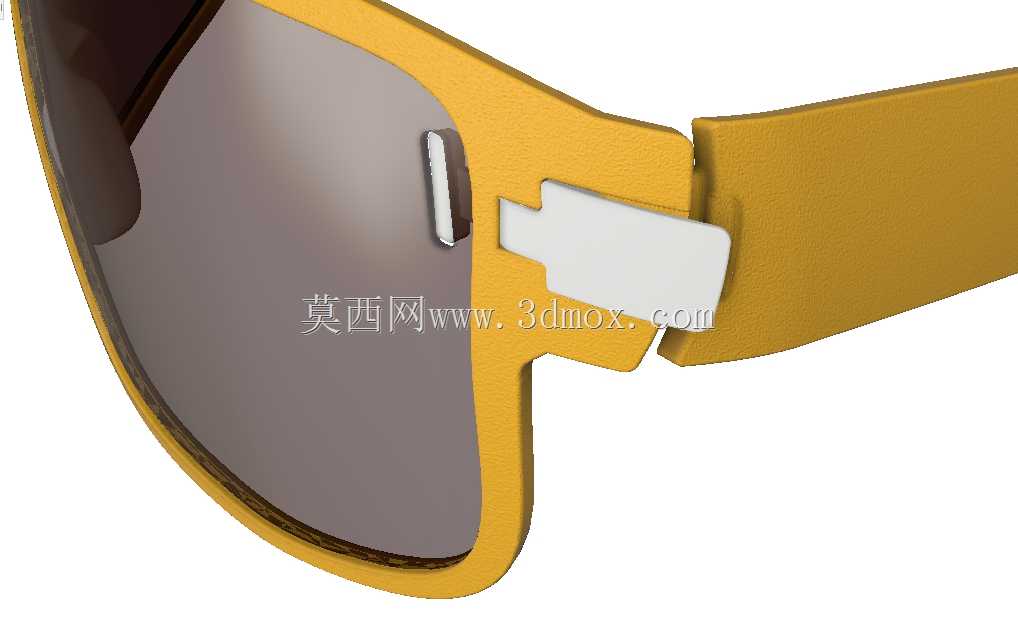

这款一体式大框运动太阳镜的建模，最初是参考专业户外骑行、滑雪类护目眼镜的使用需求做的结构复刻，日常户外骑行、越野跑、场地摩托运动场景里，这类眼镜需要同时兼顾防风、防眩光、面部贴合不滑落的核心要求，建模时最先要确认的是镜架与人体面部贴合的轮廓边界，整体镜架外轮廓宽度控制在145mm左右，镜腿展开后总长度138mm，单片一体式镜片的垂直高度在48mm，下缘做了贴合鼻梁弧度的内凹处理，鼻托位置预留了2mm的软胶安装槽位，避免硬质镜架直接压迫鼻梁造成佩戴压痕。建模过程中先绘制镜片的空间曲面，因为是一体式无中梁设计，镜片曲面要同时匹配人眼视野范围和面部弧度，先在前视基准面绘制镜片外轮廓草图，再通过投影曲线把轮廓映射到提前做好的面部贴合参考曲面上，之后做曲面加厚，镜片厚度控制在2.2mm，边缘做0.3mm的倒角处理，避免装配时割伤镜架内槽。镜架部分采用半包式结构包裹镜片外缘，镜腿和镜框做一体化连接设计，镜腿末端做了15度的向下弯曲弧度，贴合耳后轮廓，镜腿内侧预留了1mm深度的软胶防滑条安装位，对应图中镜腿上的白色嵌件位置，运动出汗时能增加摩擦力防止眼镜滑落。镜架和镜片的装配间隙控制在0.15mm，镜架内侧做一圈定位凸台，刚好卡入镜片边缘的定位凹槽，不需要额外螺丝固定，装配时直接压入即可，这种结构在运动类眼镜里很常见，能减少零件数量同时提升整体结构强度。建模时要注意镜架的壁厚均匀性，整体壁厚保持2.5mm，转角位置都做R2以上的圆角过渡，避免注塑生产时出现缩痕或者应力集中问题。鼻托位置的白色嵌件是独立的软胶件，建模时单独做零件，和镜框主体做装配配合，嵌件表面做细微的防滑纹理，提升和皮肤接触的摩擦力。整个建模过程先做整体布局草图确定各部分的尺寸边界，再逐个拆分零件做实体建模，最后做装配干涉检查，确认镜腿开合时不会和镜框发生碰撞，镜片安装后不会出现松动偏移，同时要验证佩戴时的视野遮挡情况，确保镜片上缘不会遮挡平视视线，下缘不会摩擦到颧骨位置。这类运动太阳镜和普通民用太阳镜的核心区别在于结构强度更高，贴合度更好，能在高速运动过程中稳定固定在面部，同时阻挡侧面来的风沙和杂光，建模时所有的曲面弧度都要围绕人体面部的三维轮廓做适配，不能只做平面化的外形绘制，否则实际佩戴时会出现漏风、压脸、容易滑落的问题。
