火影忍者鸣人主题动画滑板结构设计

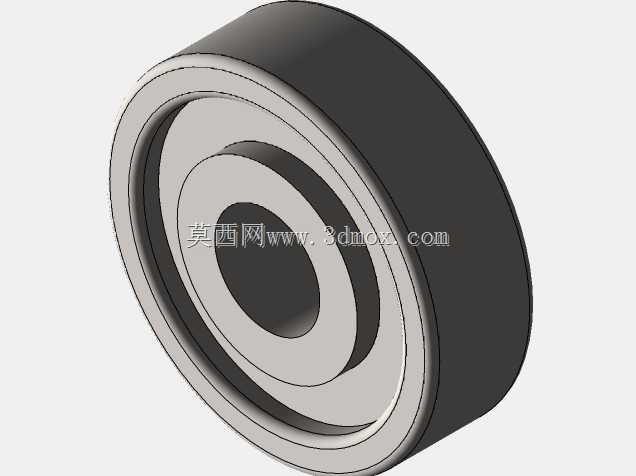

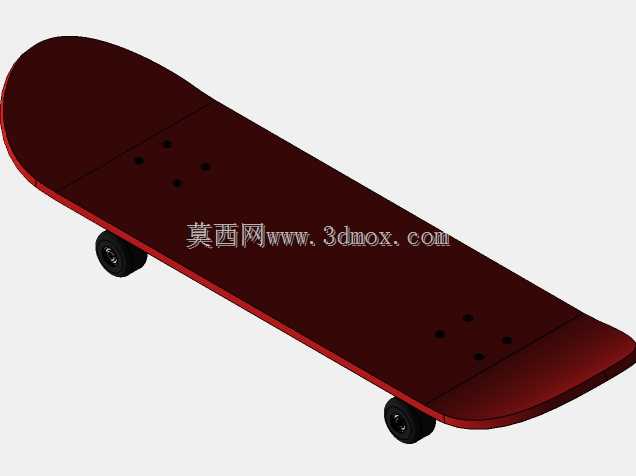

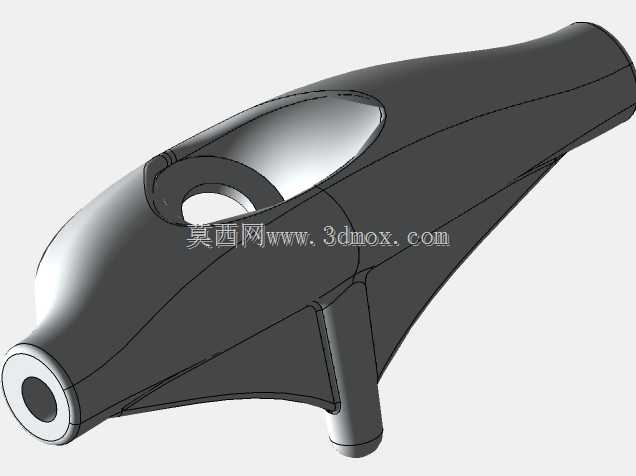

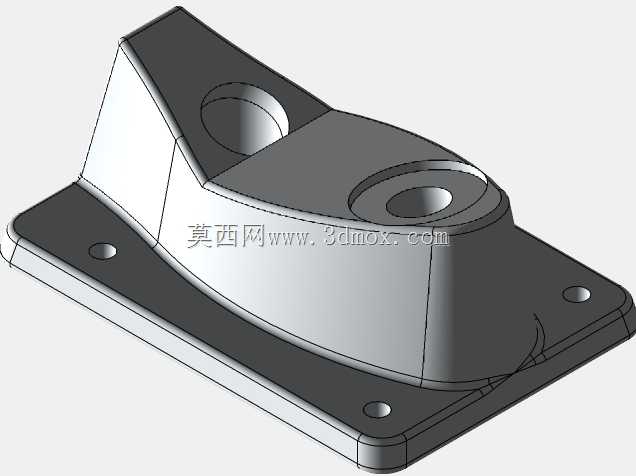

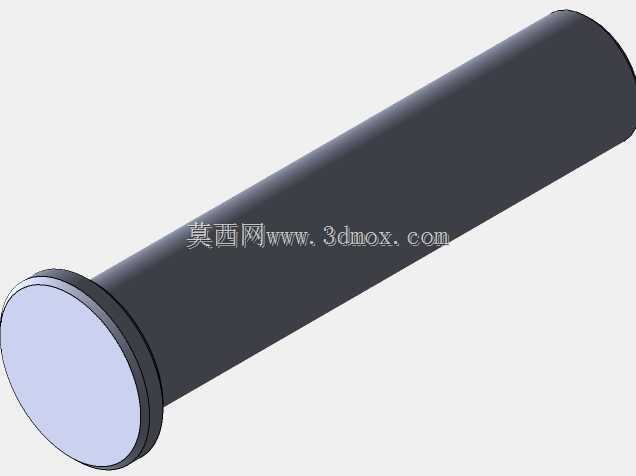

做这个滑板的三维建模前，先梳理了日常街头滑行、动漫主题周边展示两类核心应用场景，既要满足常规滑行的结构强度要求，也要还原动漫IP的外观辨识度，不能只做花架子。建模初期先确定板面的安装边界，常规滑板板面长度控制在80厘米左右，宽度20厘米，板头板尾预留15度的上翘角度，兼顾 Ollie 等动作的发力空间与站立时的脚感贴合度，板面边缘做R8的圆角过渡，避免滑行中剐蹭造成的结构应力集中。画图时先在SolidWorks里绘制板面的基准草图，以板底中心面为对称基准，先拉出板面的基础曲面，再把鸣人主题的浮雕特征拆分到独立的草图图层，避免特征堆叠造成后续修改时的特征报错。桥钉的安装位严格按照通用滑板的孔位标准设置，四个安装孔的孔距保持16厘米的通用尺寸，适配市面上绝大多数的支架配件，不需要额外做定制支架就能直接组装使用，这点在建模时特意做了安装干涉检查，把支架装配到板面后模拟转向时的最大偏转角度，确认轮边与板面不会发生碰擦，预留了足够的转向间隙。轮子部分做了直径54毫米、宽度32毫米的标准街式轮尺寸，轮芯位置预留8毫米的轴承安装位，和通用608轴承的尺寸完全匹配，装配时不需要额外修配。板面的防滑层区域在建模时单独做了分割面，后续做渲染或者加工时可以直接对应磨砂贴的粘贴范围，板底的动漫主题图案区域做了0.2毫米的下沉面，贴转印图案时不会因为边缘凸起造成图案起翘。建模过程中先做整体的骨架装配，把板面、支架、轮子、轴承、桥钉这些零件按实际装配顺序做配合约束，先验证整体的装配公差，再逐个细化零件的细节特征，比如支架的主桥钉孔位做了1毫米的沉台，避免螺母突出影响滑行；板面的板尾位置比板头多做了2毫米的厚度加强，因为日常滑行中板尾的触地磨损概率更高，适当加厚能提升使用寿命。整个建模过程没有做多余的装饰性冗余结构，所有曲面特征都兼顾了实际加工的可行性，不管是用枫木冷压做实体板面，还是用3D打印做展示用的模型，都能直接提取模型的曲面数据做生产准备，不会出现无法脱模或者壁厚不均的问题。
