山地车铝合金脚踏板三维结构设计

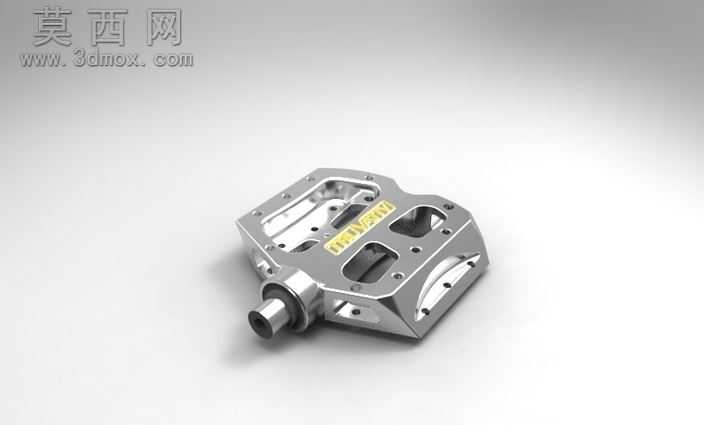

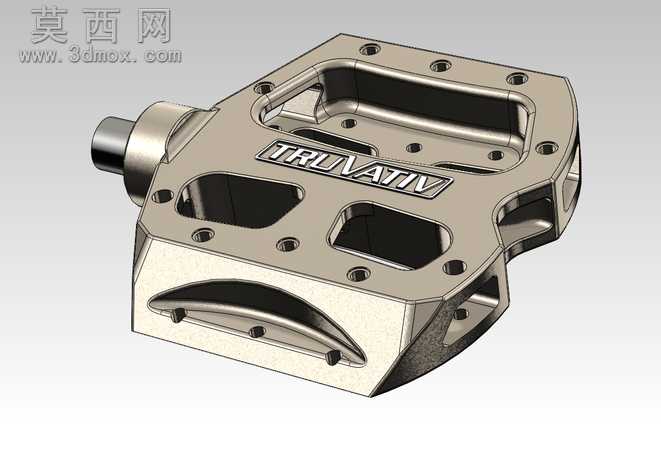

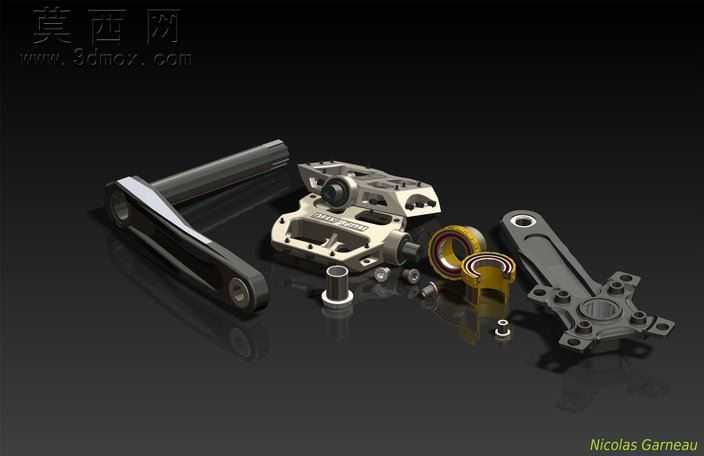

本模型为山地自行车专用的平板式脚踏板三维设计，采用SolidWorks软件完成全参数化建模，建模过程以真实山地脚踏的使用需求为核心逻辑，兼顾结构强度与轻量化设计目标。建模阶段首先完成脚踏主轴的基准搭建，采用标准自行车脚踏的螺纹接口尺寸，确保与通用山地车曲柄的安装兼容性，主轴与脚踏主体的连接位预留了标准轴承安装位，还原真实脚踏的转动结构逻辑。脚踏主体采用一体化切削铝合金件的结构思路，建模时通过多步拉伸、切除、倒角特征完成主体轮廓搭建，主体表面设计有多组规则排列的安装孔位，用于后续加装防滑钉，适配山地骑行时的鞋底咬合需求，避免骑行过程中脚滑脱踏的风险。主体结构采用镂空减重设计，在踩踏受力的核心区域保留完整的支撑筋结构，非受力区域通过异形切除特征去除多余材料，在保证整体结构刚性的前提下尽可能降低零件自重，匹配山地车轻量化的改装需求。脚踏正面设计有品牌标识的嵌入式凹槽特征，边缘做了多段圆弧倒角处理，避免尖锐边角在骑行摔倒时造成磕碰伤害，踩踏接触面做了微弧面处理，贴合鞋底的自然弧度，提升长时间骑行的踩踏舒适度。渲染阶段为模型赋予了接近真实阳极氧化铝合金的金属材质，金属表面添加了细微的拉丝纹理效果，踩踏接触面的防滑区域赋予了磨砂质感的材质，还原真实脚踏的触感差异，金属边缘添加了轻微的倒角反光效果，提升渲染的真实感。需要说明的是本模型为演示用途建模，未完全复刻量产产品的100%精确尺寸，重点还原了该款脚踏的核心结构特征、外观造型与设计逻辑，可用于自行车结构学习、骑行配件设计参考、相关产品的方案演示场景，建模过程中所有特征均保留完整参数，可根据实际设计需求调整尺寸、修改镂空结构、更改安装孔位布局，适配不同类型自行车的脚踏设计需求。
