快接式轮轴传动连接结构设计

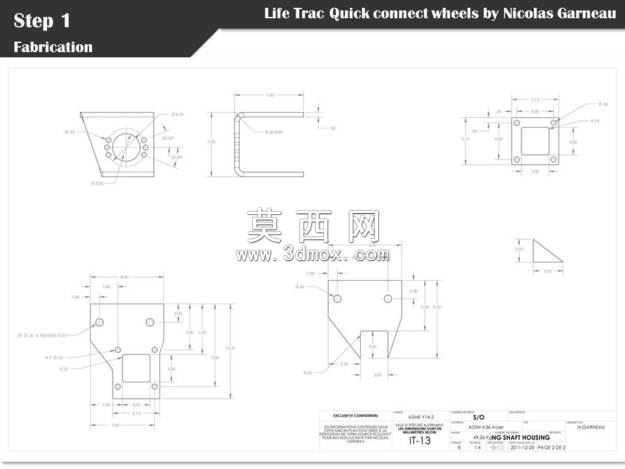

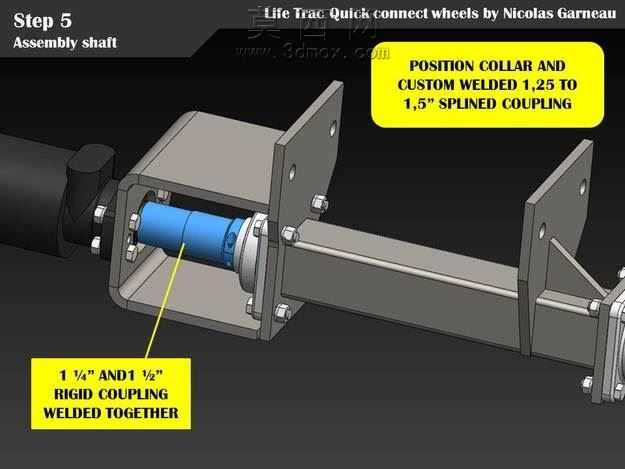

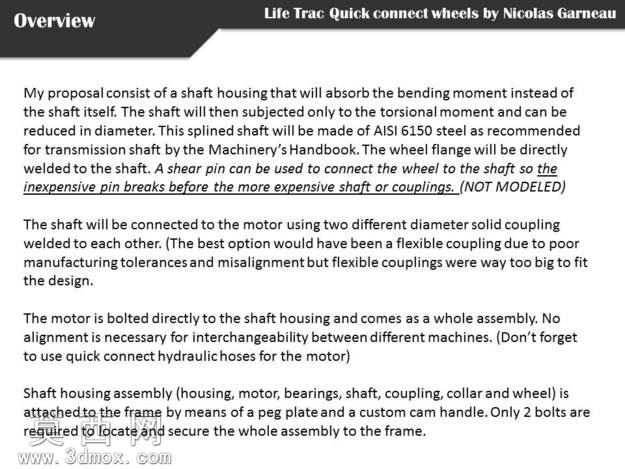

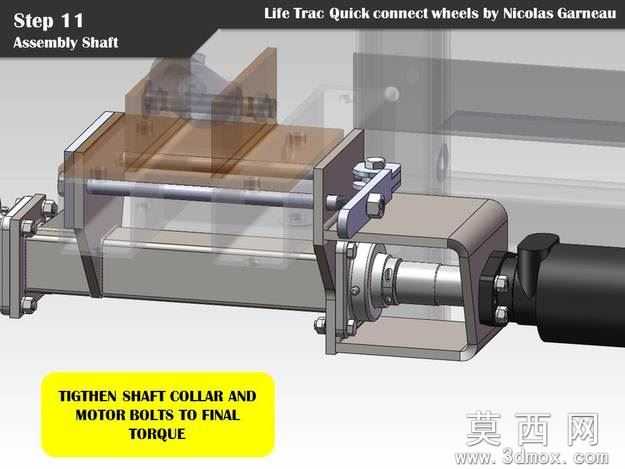

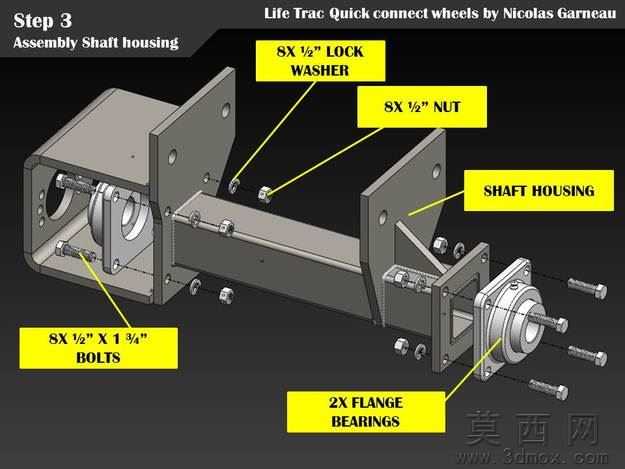

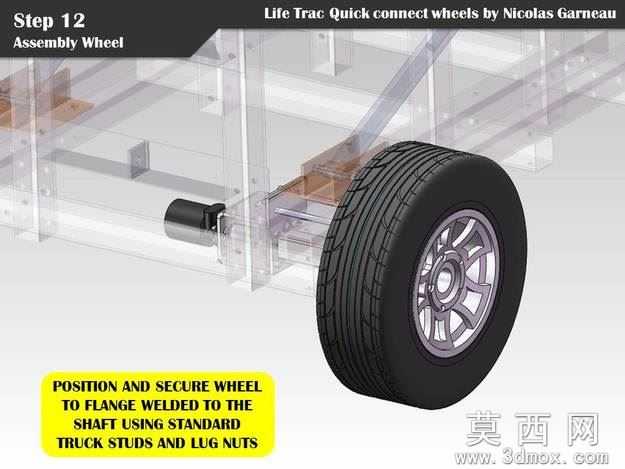

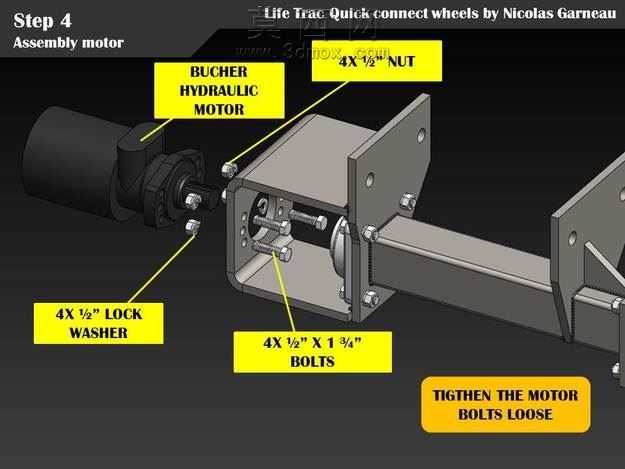

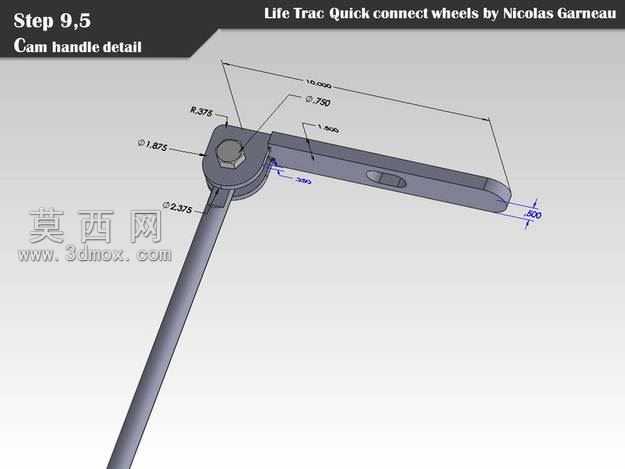

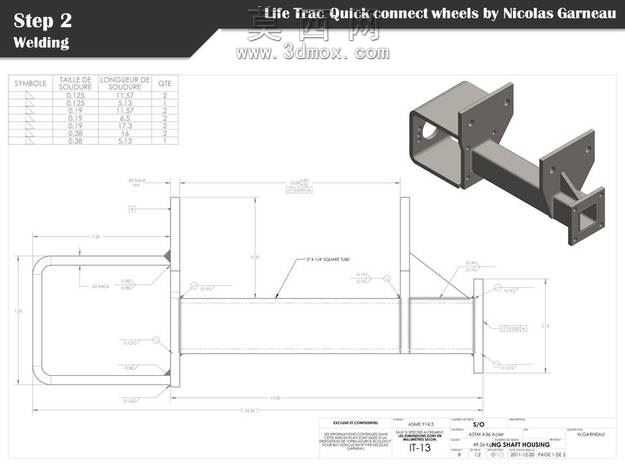

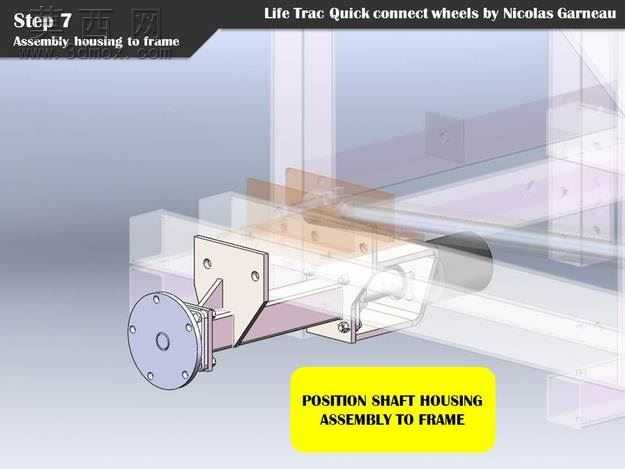

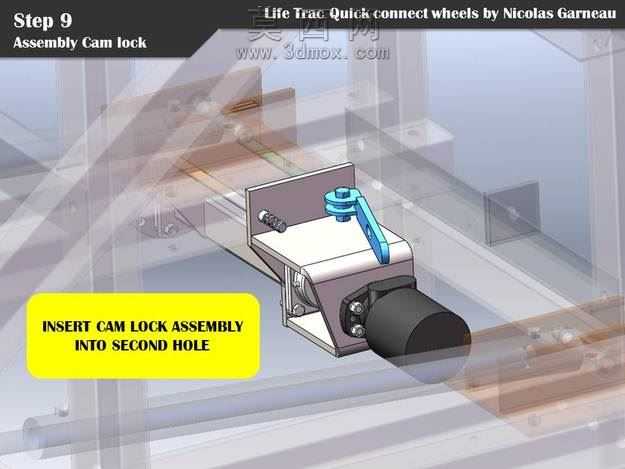

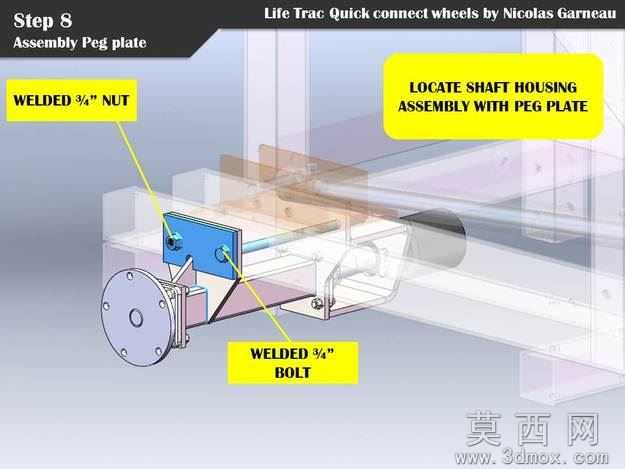

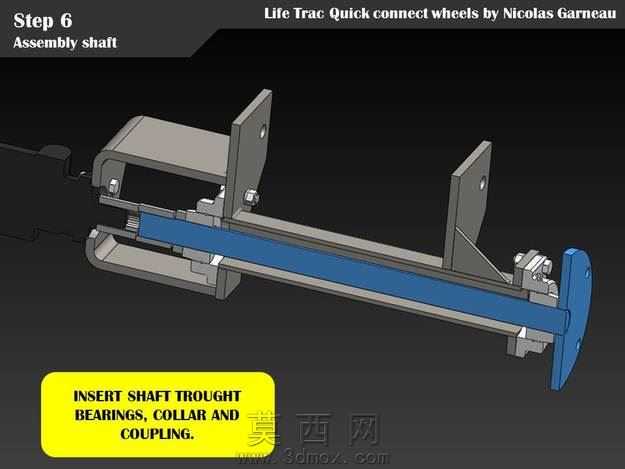

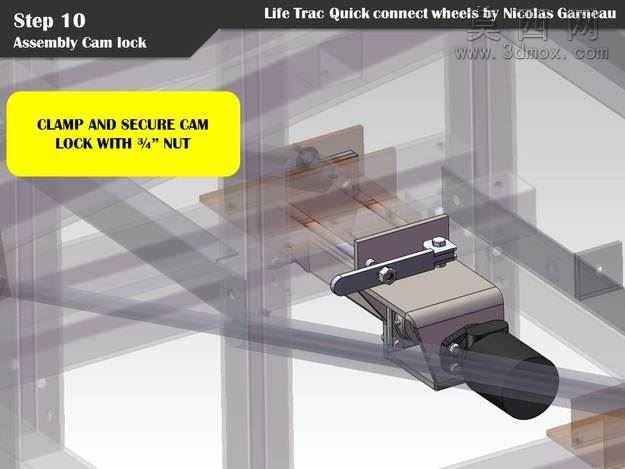

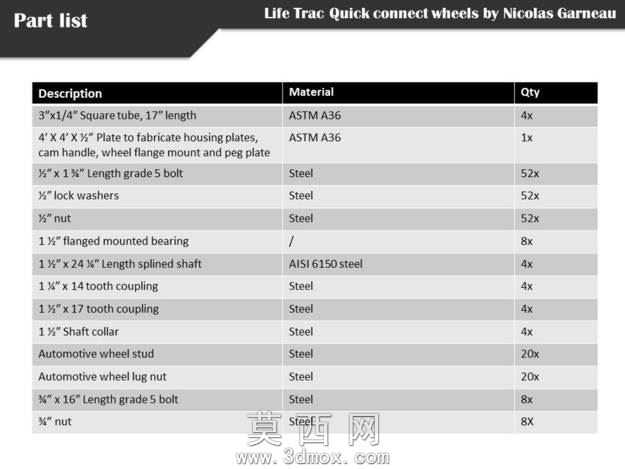

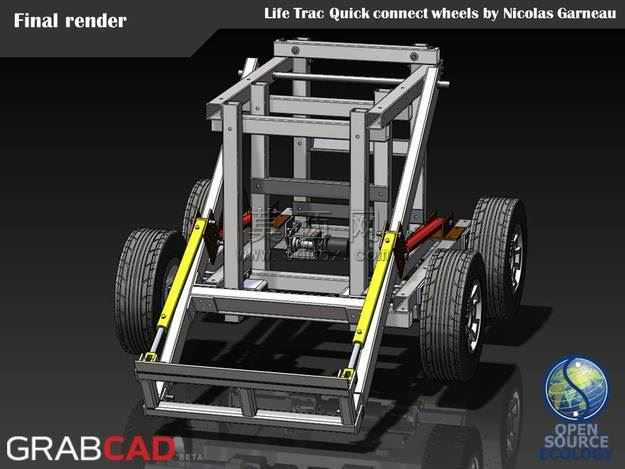

本作品为快接式轮轴传动连接结构的三维建模设计，整体建模过程围绕结构受力优化与快装快拆需求展开，在三维软件中完成全装配体的零件建模、配合约束与结构校验。建模阶段首先完成轴壳体的结构绘制，将原本由轴身承受的弯曲力矩转移至轴壳体承担，让传动轴仅承受扭转力矩，以此实现轴径的缩减优化，轴体采用花键结构设计，匹配AISI6150钢材的材质特性设定，在建模中还原花键的齿形参数与配合公差，保证扭矩传递的稳定性。轮缘与轴的连接采用剪切销结构设计，建模时精准还原剪切销的安装位与受力截面，设定过载时剪切销先行断裂的结构逻辑，避免高成本的轴体与联轴器受损，该部分结构未做冗余建模，仅保留核心受力连接特征。轴与电机的连接部分，建模时还原了两种不同直径的刚性联轴器焊接结构，因柔性联轴器尺寸过大无法适配设计空间，故选用刚性焊接联轴器方案，在装配体中完成焊接面的配合约束与公差模拟。电机采用直接螺栓固定在轴壳体上的集成式设计，建模时将电机作为整体装配体纳入结构，无需额外调整对齐即可保证不同设备间的互换性，同时预留液压快接软管的安装位结构。整套轴壳装配体包含壳体、电机、轴承、轴体、联轴器、轴环、车轮等零件，通过销板与定制凸轮手柄实现与机架的固定，仅需2颗螺栓即可完成整套装配体的定位与锁紧，建模时还原凸轮锁止的运动轨迹与销板的配合间隙，验证快拆操作的可行性。材质渲染阶段，为轴体赋予合金钢材质，壳体赋予铸铁质感，剪切销赋予易断裂的软质金属材质，联轴器与螺栓赋予标准件金属质感，车轮部分根据应用场景赋予橡胶与金属复合材质，通过渲染调整各部件的光影反射效果，清晰展示内部结构与外部装配关系，整体结构在保证传动强度的前提下，大幅缩减了装配所需的零件数量与操作步骤，实现快装快拆的设计目标。
