三风机卧式制冷冷凝器结构设计

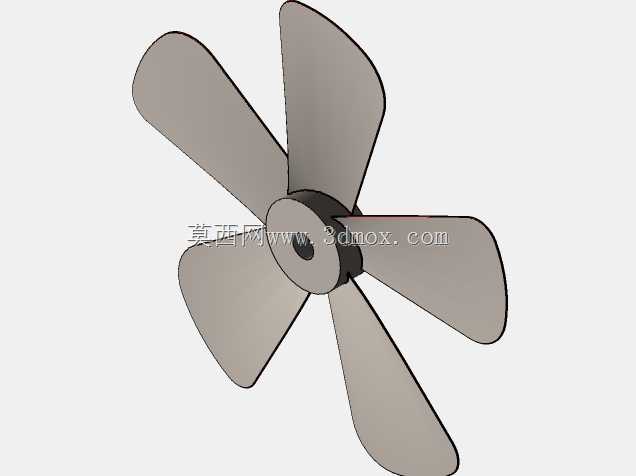

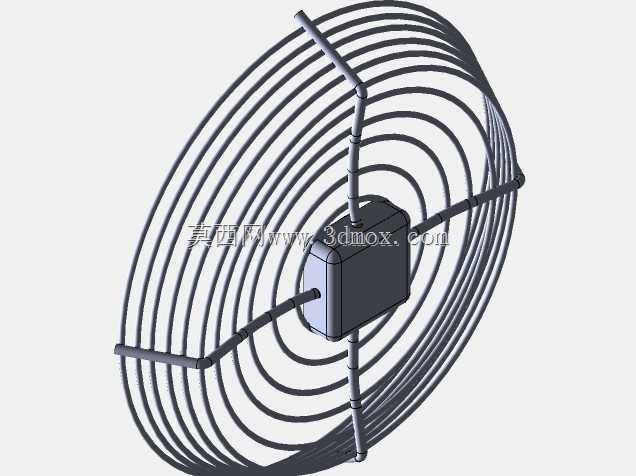

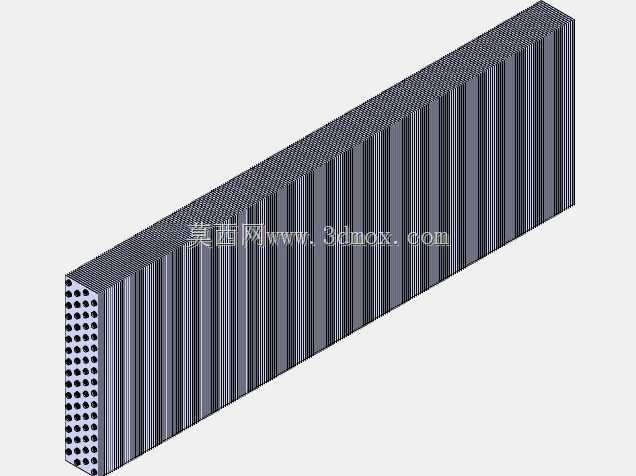

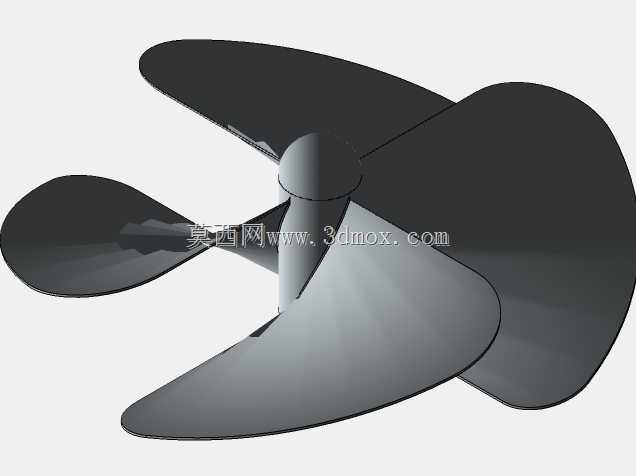

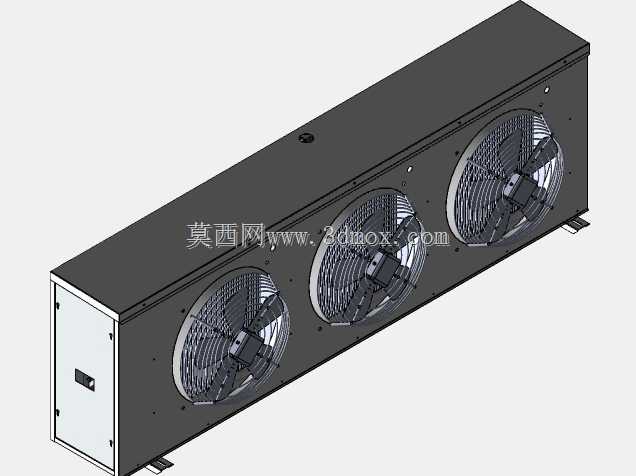

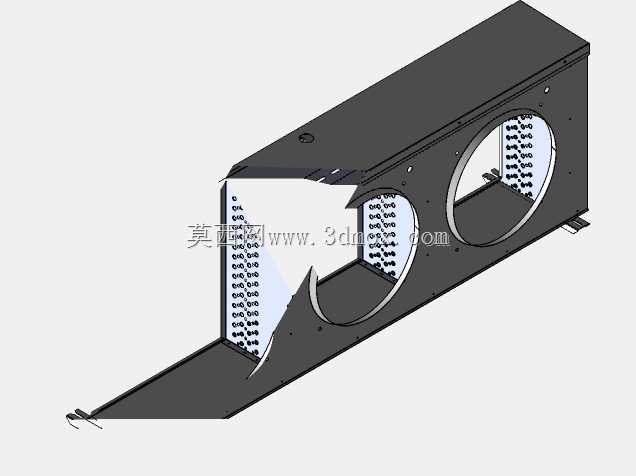

做制冷配套结构设计快十年，这类卧式三风机冷凝器是商超冷柜、小型冷库、商用酸奶冷藏柜里最常用的换热部件，这次建模的时候最先敲定的是安装边界尺寸，毕竟这类设备大多要嵌装在柜体顶部或者机组仓内，长度方向要匹配三风机的排布间距，宽度要预留出冷凝盘管的折弯空间，高度方向不能超出机组仓的净空，还要给接线端、检修侧留出15mm以上的操作余量，避免后期装柜的时候和柜体钣金干涉。实际应用里这类冷凝器的核心作用是把压缩机排出的高温高压制冷剂气态介质，通过翅片盘管的换热路径，配合轴流风机的强制对流，把热量散到周边空气里，让制冷剂冷凝成中温高压的液态，给后续节流蒸发环节做准备，三风机的排布是为了在有限的横向尺寸里拉满换热风量，相比双风机同长度的型号，迎面风速更均匀，不会出现盘管边缘换热死区，也能降低单风机的转速，把运行噪音压到商用场景可接受的范围里。建模的时候先用SolidWorks搭整体骨架，第一步先确定三块风机安装板的定位，每块板的安装孔位要匹配常用轴流风机的固定孔距，板边要做翻边处理，一是增加钣金强度，避免风机运行时产生共振，二是翻边可以导顺气流，减少进出风的涡流损耗。之后画冷凝盘管的走管路径，盘管采用错排排布，和铝翅片的配合间隙要控制在合理范围，建模的时候要预留出翅片涨接的工艺余量，不能按理论零间隙画，不然实际生产的时候涨管工序会把翅片顶变形。外壳体的钣金件要做拆分设计，左侧的电气接线仓是单独的腔体，和换热区做隔离，避免冷凝水溅到接线端子上引发漏电风险，仓门要做嵌入式卡扣结构，不用额外打螺丝，后期检修的时候拆装更方便。外壳顶部预留的冷媒充注口位置要避开风机的正上方，防止日常维护的时候冷媒泄漏直吹风机叶片，底部的安装支脚要做长条孔设计，适配不同柜体的安装孔位偏差，不用在现场重新打孔。做动画仿真的时候，重点模拟了风机启动后的气流走向，验证盘管区域的风速分布是否均匀，有没有出现气流短路的情况，也就是风机吹出的风没经过盘管直接从侧边缝隙回流，发现侧边的密封折边尺寸不够，后来把折边高度加高了8mm，解决了这个问题。整个建模过程里没有做多余的装饰结构，所有特征都是服务于实际装配和使用需求，比如外壳的散热冲孔位置，都对应盘管的间隙位置，不会挡住换热风路，钣金的折弯圆角都按常用折弯刀具的R角设置，导出的加工图可以直接给钣金车间下料，不需要二次修改。
