列管式油冷却器换热芯体结构设计

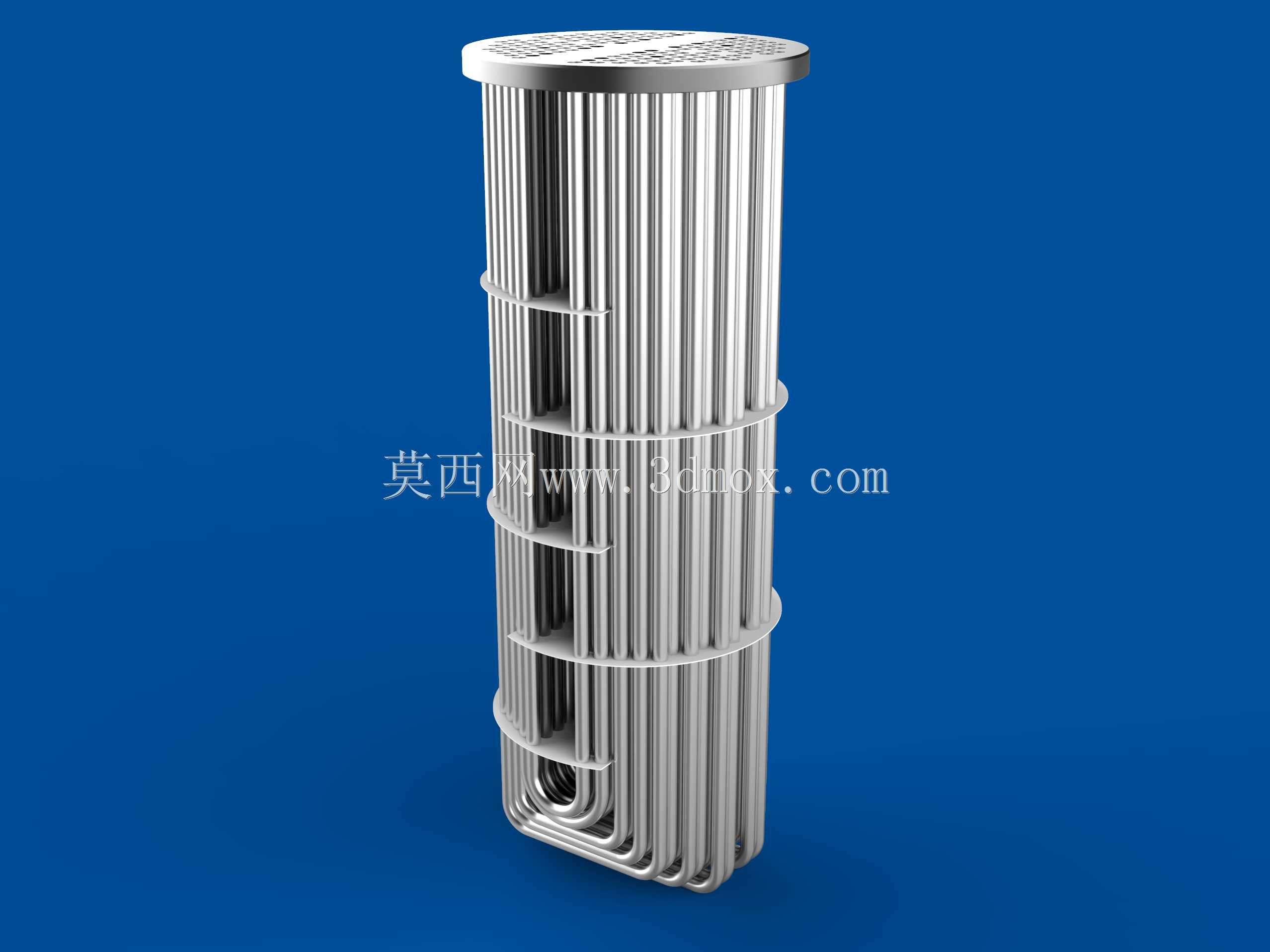

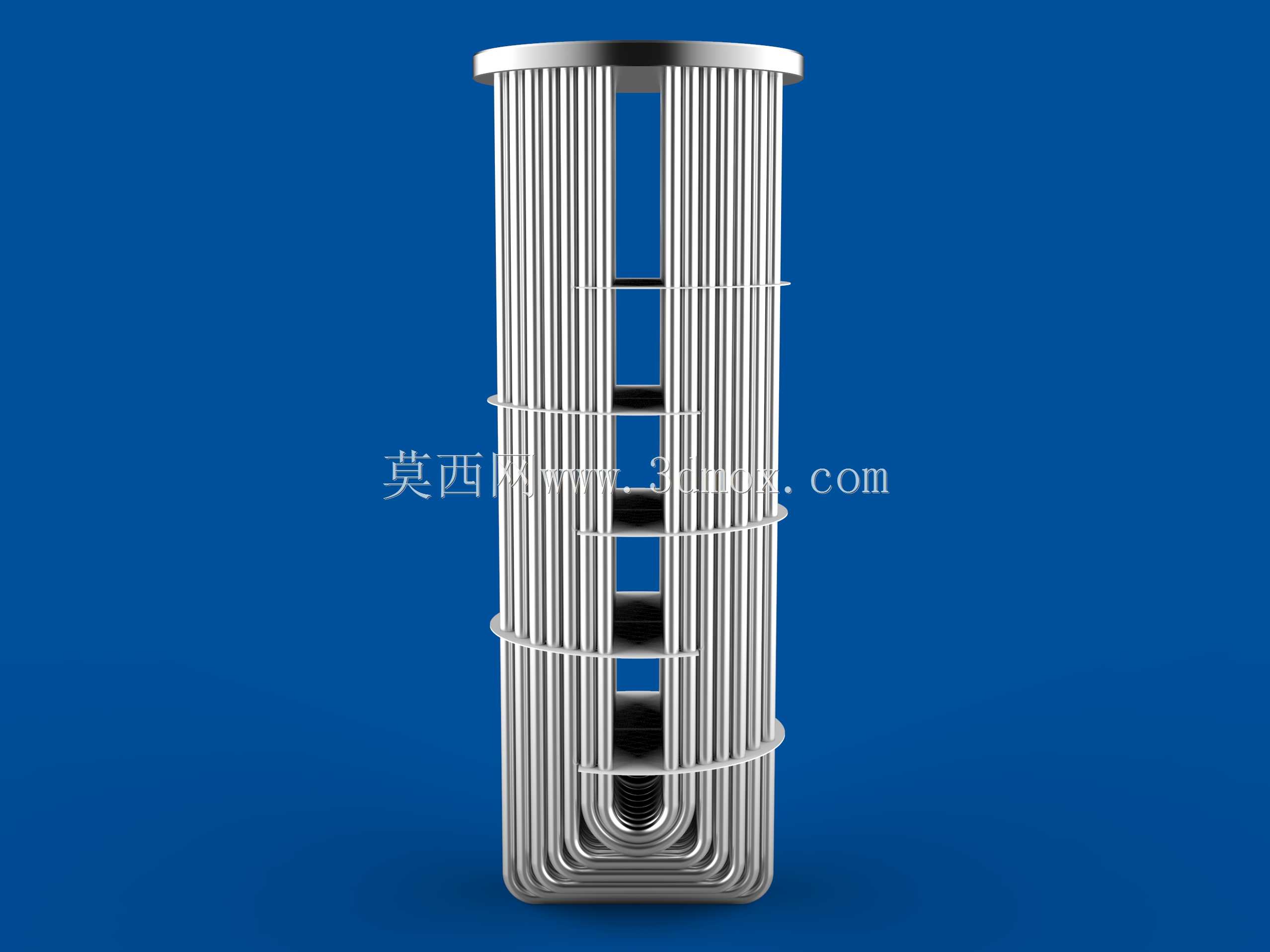

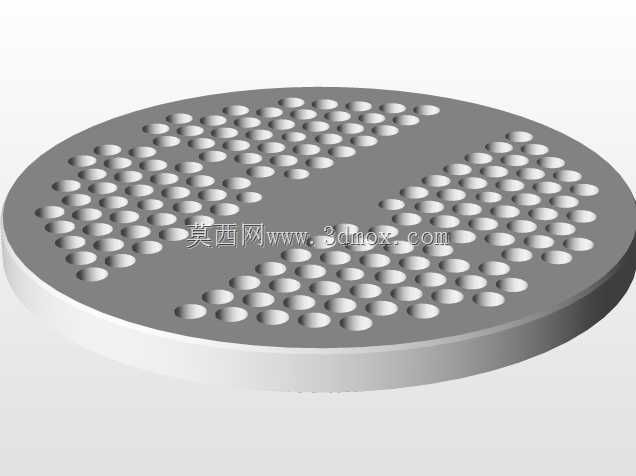

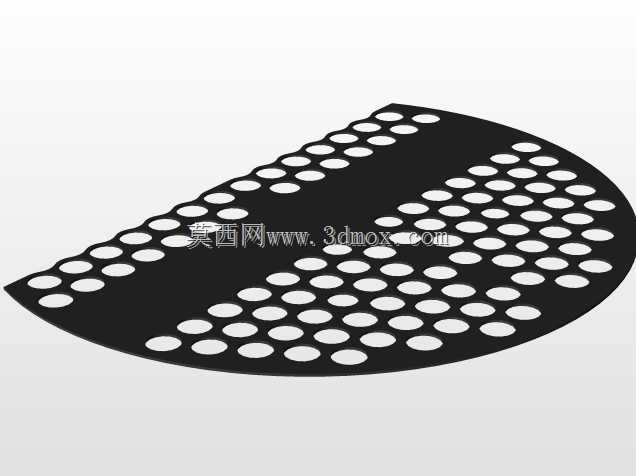

在液压系统、润滑系统的工况设计里，油温过高会直接导致油液黏度下降、密封件老化加速、元件磨损量陡增，这类列管式油冷却器的芯体，就是整套冷却装置里承担核心热交换的部件，通常安装在冷却器壳体内部，一端连通高温油液入口，另一端对接冷却后的油液输出通路，壳程走循环冷却水，通过管壁完成热量置换，把系统回油温度控制在设备允许的工作区间内。做这个芯体建模的时候，最先要敲定的是安装边界尺寸，芯体的外径要和壳体内径留足1.5-2mm的装配间隙，上下端的密封台肩尺寸要匹配壳体两端的密封槽公差，避免装配后出现油液侧和水侧串流的问题；芯体总长度要结合壳体的有效换热长度确定，底部的U型弯管段要预留足够的弯曲半径，不能出现管壁折瘪影响通流面积的情况。建模的时候先梳理换热管的排布逻辑，按照正三角形布管方式在管板上排布所有换热管的安装点位，先绘制单根换热管的路径，底部做等半径U型弯折，上端和管板做贴合约束，之后按照布管点位做圆周阵列，过程中要逐根检查换热管之间的间隙，不能出现管壁干涉的情况，否则实际生产弯管的时候会出现碰管问题。折流板的设计是为了提升壳程冷却水的湍流程度，避免水流短路降低换热效率，折流板的缺口尺寸按照壳程通流面积匹配，板上的管孔和换热管采用小间隙配合，每间隔固定距离布置一块折流板，折流板之间用定距管和拉杆做固定，保证所有折流板的同轴度，不会因为水流冲击出现移位。上下端的管板要做足够的厚度设计，既要承担换热管的固定强度，也要满足和壳体法兰连接的密封要求，管板上的管孔和换热管采用胀接加焊接的连接工艺，建模的时候要预留出焊接坡口的结构。整个建模过程先从骨架草图入手，先确定芯体的中心轴线、总长度、最大外径这些基准参数，之后逐个绘制管板、换热管、折流板、定距拉杆这些零件，在装配环境里做约束配合，过程中反复核对通流截面的总面积，保证油侧的通流阻力在系统允许的范围内，不会因为芯体阻力过大导致系统回油背压超标。这类芯体结构因为采用U型管设计，一端可以自由伸缩，能很好适配冷热工况下的热胀冷缩变形，不会因为温度应力导致换热管拉裂，相比固定管板式结构，在油温波动较大的工况下使用寿命更长，日常维护的时候也可以整体抽出芯体做管壁清洁，清理水垢和油垢，恢复换热效率。
