方形底座工业镜头式视觉摄像组件

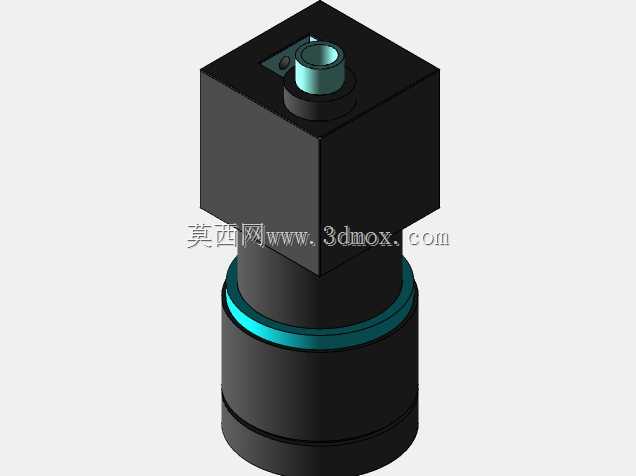

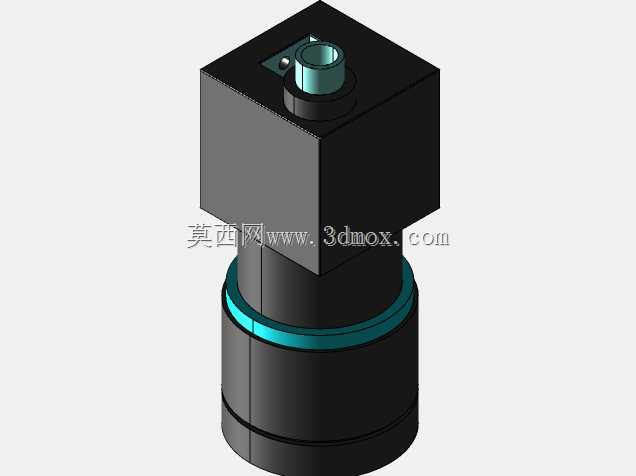

做机器视觉项目选型时，这类带方形安装座的工业镜头组件是产线检测工位的常用部件，平时做3C产品外观检测、包装条码识别、精密零件尺寸测量的工位都能见到它的身影，核心作用是把被测物的光学影像精准传递到后端成像芯片上，搭配不同焦距的镜片组适配不同拍摄距离与视野范围的需求。从结构设计来看，上部的镜筒采用多层阶梯式圆柱结构，每一层台阶对应镜片组的固定压圈位置，镜筒中部的密封胶圈槽用来填充防水防尘胶圈，适配车间多粉尘、少量切削液飞溅的工况，下部的方形安装座做了沉头安装孔位，四个角的孔位对应标准工业相机的安装螺距，安装时不需要额外做转接板，直接对齐螺孔拧紧紧固螺丝即可，底座侧面预留的出线槽用来走传感器的信号线缆，避免线缆弯折干涉镜头调整。建模的时候先从底座开始绘制，先拉伸方形基体，切除四个沉头安装孔，再做出底座上部与镜筒连接的定位凸台，凸台与镜筒的配合公差选H7/h6的小间隙配合，方便后期拆装维护调整镜片。镜筒部分先画各层圆柱的轮廓，旋转生成基体后，切除内部的镜片安装槽，每道槽的深度根据镜片厚度加0.1mm的密封胶预留量，镜筒外壁的防滑纹理做圆周阵列的浅凹槽，方便手动调焦时拧动不打滑。镜片部分单独绘制零件后装配到对应槽位，最外侧的保护镜片做镀蓝膜的外观示意，还原实际产品的光学镀膜特征。建模过程中要注意镜筒光轴与底座安装面的垂直度公差，控制在0.02mm以内，避免安装后成像出现一侧清晰一侧模糊的问题，底座的安装面要做平面度要求，保证和相机安装面贴合无缝隙，减少光轴偏移的概率。这类组件实际使用时可以搭配不同焦距的镜头替换，镜筒的连接螺纹统一用标准C口螺纹，兼容市面上绝大多数工业相机的接口，不需要单独定制转接结构，在自动化检测设备的视觉工位上，这类结构的摄像组件安装调试效率高，密封性能满足普通工业车间的使用要求，日常维护只需要定期擦拭外侧保护镜片即可，不需要拆解镜筒内部。
