全面屏智能手机外观结构三维数模

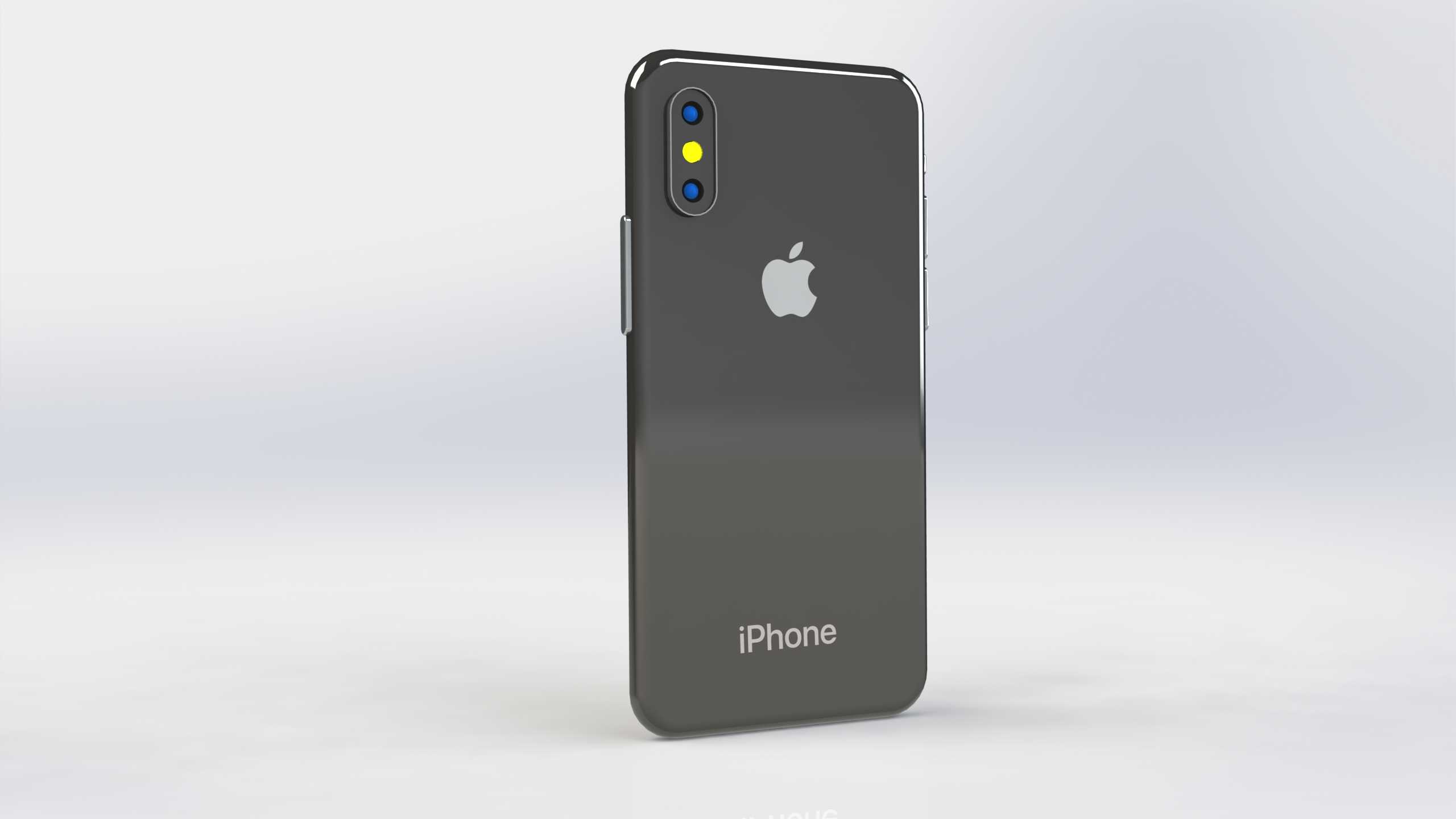

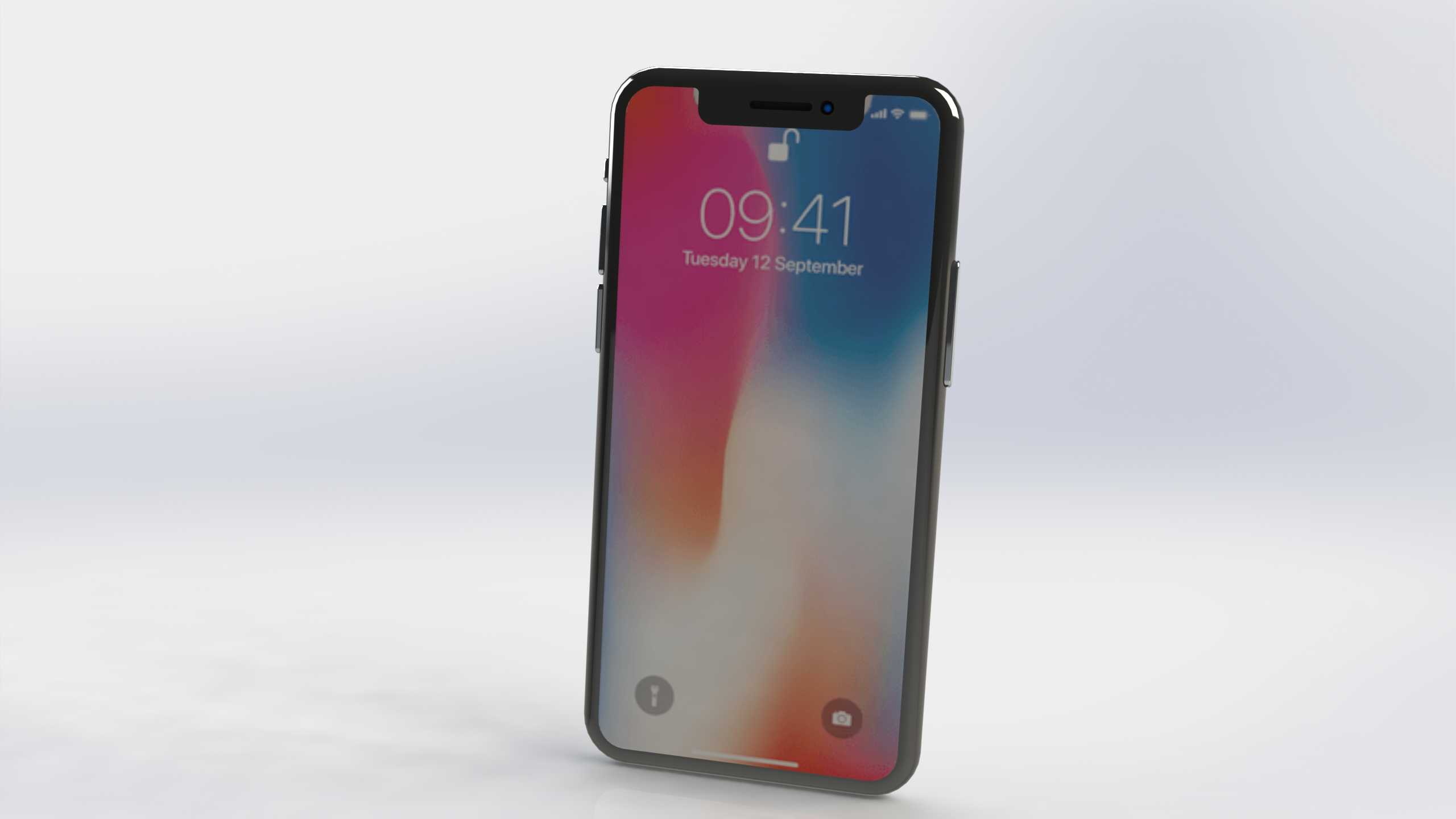

做消费电子结构设计的从业者大多清楚，手持通讯终端的外观建模是结构方案落地的前置环节，这类数模最常应用在数码配件开发、产品外观方案评审、结构干涉校验场景中，比如手机保护壳开模前的适配验证、钢化膜的贴合尺寸校核、车载支架的夹持边界确认，都需要精准的整机外观数模作为设计基准。这款全面屏手机的建模过程没有走捷径，先从整机轮廓的基准面搭建开始，先拉出中框的闭合轮廓线，确认整机的长宽厚边界，再处理正面屏幕的圆角过渡、顶部刘海区域的开槽轮廓，这里要注意听筒开槽、前置摄像头开孔的相对位置公差，不能只做视觉上的形似，要保证各个开孔的相对位置符合实际产品的装配逻辑。建模时先拆分独立的实体部分：金属中框、玻璃前面板、玻璃后盖、侧边按键、底部扬声器开孔、充电接口槽位，每个部分单独做拔模斜度校验，比如中框的侧边弧度要贴合手持握持的人体工学角度，不能出现尖锐的棱边，按键的凸起高度要控制在合理按压行程范围内，避免后续做配件适配时出现按压干涉的问题。后盖的渐变视觉效果是在外观曲面完成后，通过外观贴图配合曲面曲率映射实现的，建模阶段不需要做内部的主板、电池等堆叠结构，因为这类外观数模的核心用途是给外部配件开发、外观方案展示提供基准，只需要保证外表面的所有轮廓、开孔、弧度、按键位置和实物完全匹配即可。实际建模过程中，要反复校验各个转角的G2连续度，比如屏幕和中框衔接的R角、后盖和中框过渡的弧面，不能出现曲面褶皱、曲率突变的问题，不然导入到其他软件做结构适配时会出现破面。侧边的音量键、电源键要单独做装配间隙预留，按键和中框开孔的单边间隙控制在0.1mm左右，符合实际产品的装配公差要求，底部的麦克风开孔、扬声器开孔的阵列排布要和实物完全一致，每个开孔的直径、间距都要按实际尺寸还原，不能随意排布。这类外观数模在实际项目中，还可以用来做产品渲染展示、电商宣传的三维素材，或者作为结构设计新人练习曲面建模的实操案例，通过拆解各个曲面的构建逻辑，理解消费电子产品从轮廓线到实体曲面的建模思路，掌握不规则弧面的曲率过渡处理方法，避免后续做同类产品建模时出现曲面失真、尺寸偏差的问题。
