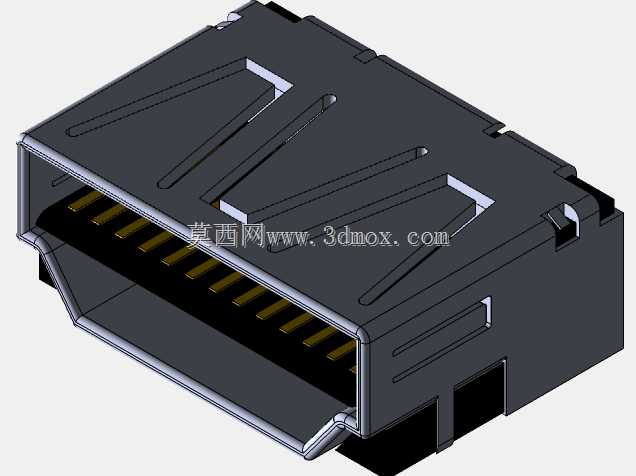

适配树莓派的板端HDMI接口插座结构

做嵌入式开发板配套接口选型的时候，板载HDMI插座是绕不开的结构件，尤其是适配树莓派这类开源硬件的接口，既要满足高清信号传输的接触可靠性，也要匹配PCB板的安装焊盘间距，不能出现干涉外壳或者周边排针的问题。日常做这类接插件建模的时候，我习惯先把接触端子的排布先理清楚，HDMI接口一共19个信号触点，每个端子的折弯角度、插合行程都要和公头的插拔深度匹配，不然容易出现插合后信号断连、插拔卡滞的问题。外壳的屏蔽罩结构是建模的重点，冲压成型的金属罩要把塑胶基座完全包裹，侧边的固定脚要预留PCB焊接的伸出长度，顶面的加强筋冲压结构不能只做外观示意，要对应实际冲压模具的成型特征，保证屏蔽罩和塑胶基座扣合后没有松旷。

建模的时候先从塑胶绝缘基座开始画，先定好整体的安装外轮廓，匹配树莓派PCB板边缘的安装空间，基座的插合口倒角要做够，方便公头插入导向，端子槽的宽度要和端子料厚匹配，预留0.02mm的装配间隙，避免端子压入基座的时候出现撑裂塑胶的问题。金属屏蔽罩的建模要注意侧边的弹片结构，这些弹片是公头插入后做屏蔽接地用的，弹片的翘起高度要控制在合理范围，既要保证公头插入后能可靠接触，也不能因为弹力过大导致公头插拔力超标。尾部的焊脚分直插和贴片两种结构，这个模型适配的是波峰焊工艺的直插脚，焊脚的间距要严格对应标准HDMI焊盘定义，不能出现脚位错位导致焊接后短路的问题。

实际应用里这类插座除了用在树莓派这类开发板上，也广泛用在迷你主机、工控板、显示驱动板上，设计的时候要注意安装高度，不能超出板卡周边的结构件高度，比如树莓派的外壳安装间隙只有不到2mm，插座的顶面高度如果超差就会顶到外壳，导致外壳装配不严。建模过程中先画2D草图确定各部分的截面轮廓，再通过拉伸、切除做出基座的主体结构，端子部分用扫描做出折弯形状，再阵列排布到对应槽位，金属屏蔽罩通过抽壳、冲压切除做出各个卡扣和弹片特征，最后做整体的干涉检查，确认公头模拟插入的时候没有结构干涉，插拔行程范围内所有接触端子都能可靠贴合，屏蔽罩的固定脚和PCB焊盘位置完全对齐，不会出现焊接偏位的问题。还要注意插合口的内部挡边结构，这个结构是防止公头过度插入损坏端子的，挡边的位置要精准对应公头的插入止位尺寸，不能出现公头插到底还有旷量或者插不到位的情况。
