双拱木质桥面景观步行桥结构设计

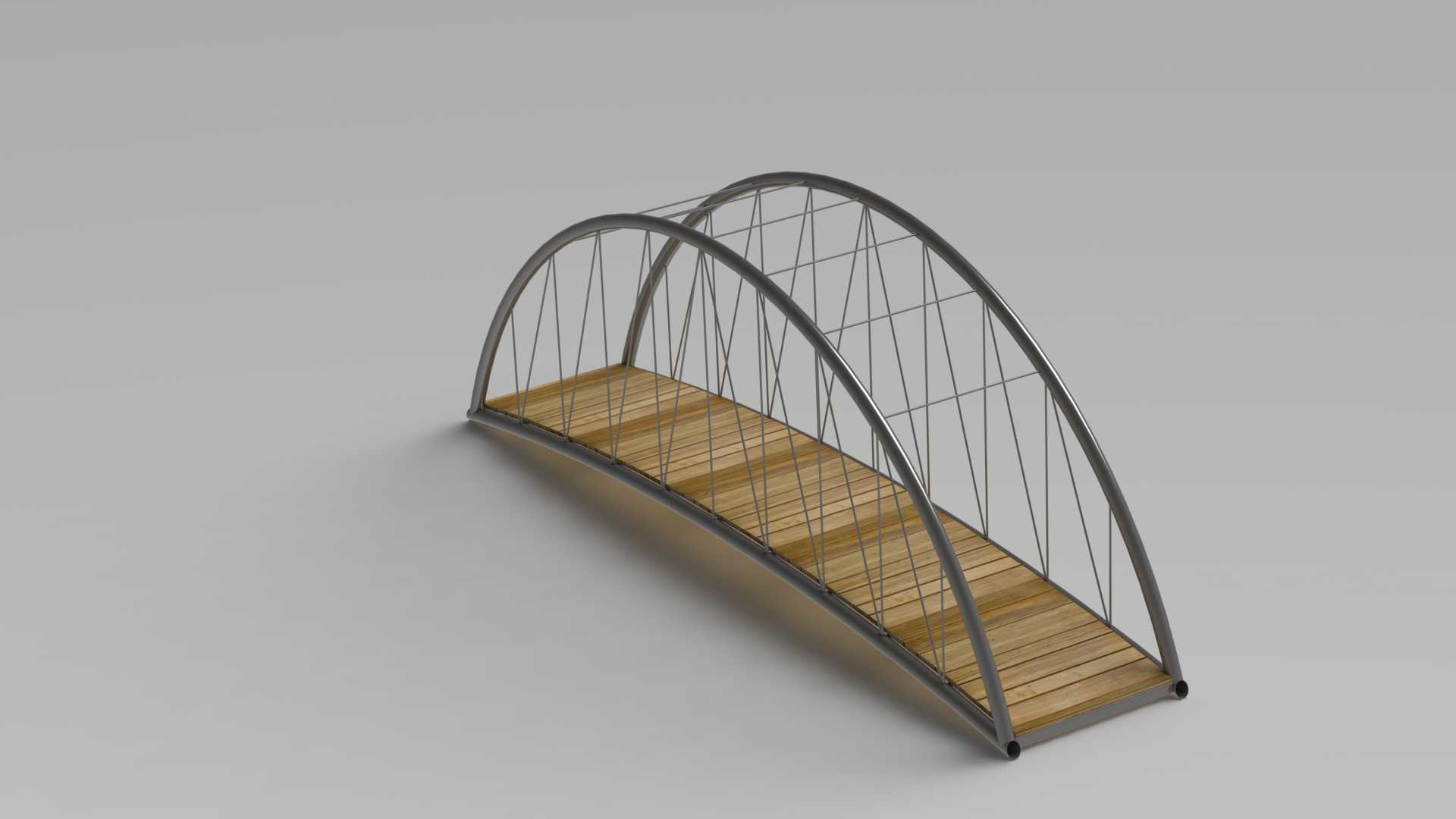

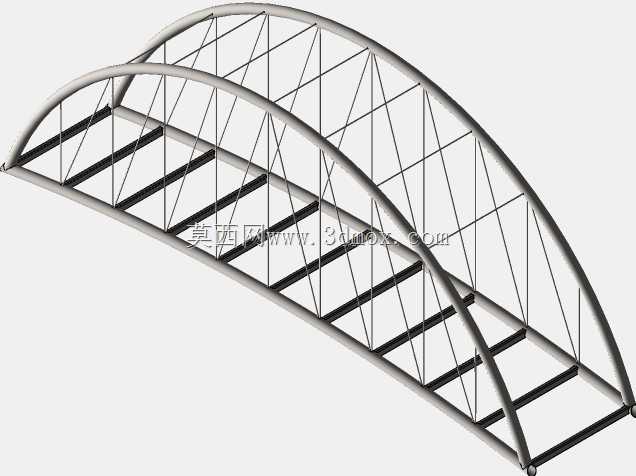

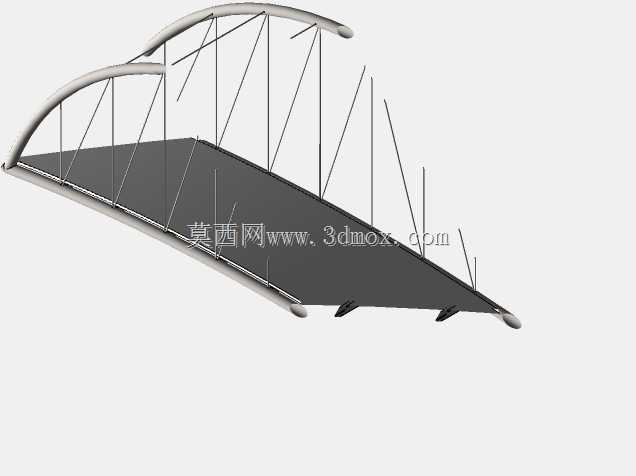

这款步行桥主要适配城市滨水绿道、园区景观带、小型景区跨水步道这类场景，日常供行人通行，也可作为景观节点提升区域视觉质感，整体承重按人行荷载标准设计，不通行机动车，单跨可覆盖十余米的跨距需求，安装时两端拱脚需做混凝土基础预埋，保证拱架受力传导稳定。建模阶段先确定整体跨径与拱高比例，双拱采用平行布置的圆弧拱形态，拱架选用金属管材截面，先绘制单拱的中心轨迹线，扫描生成拱架实体后，沿桥身纵向偏移得到第二组拱架，再绘制桥面的纵向承载梁，将拱脚位置与梁端做刚性连接约束，保证整体框架的受力连贯性。桥面部分采用实木板材拼接设计，建模时先搭建桥面的弧形基准面，匹配拱架的起拱弧度，再将单块木板沿桥面纵向阵列，每块板材预留微小伸缩缝，适配木质材料的温变形变特性，板材下方设置横向龙骨，与两侧纵向承载梁通过紧固件连接，避免长期使用出现桥面松动。拉索部分从拱架顶部节点向桥面两侧的吊点做放射状布置，每根拉索对应一个桥面吊点，建模时先确定所有吊点的排布间距，再逐根绘制拉索的中心线，扫描生成细圆柱实体，拉索两端分别与拱架、桥面吊点做共节点约束，模拟实际张拉后的受力状态。设计过程中特意控制了整体结构的自重，金属拱架采用空心管材截面，在保证抗弯抗扭强度的前提下减少材料用量，木质桥面的厚度按人行荷载的挠度要求计算确定，避免过厚增加不必要的恒载，两侧拱架的横向间距匹配常规人行步道的宽度，满足两人并行通行的空间需求，桥身两侧未设置额外护栏时，可依托拱架与拉索形成的防护边界补充加装护栏构件，适配不同场景的安全规范要求。建模完成后可通过软件的受力仿真模块，模拟满载行人状态下的拱架形变、拉索拉力分布以及桥面挠度，验证结构参数的合理性，调整拱架壁厚、拉索直径以及板材厚度，在安全系数达标前提下优化整体耗材量，安装时可将桥身拆分为拱架段、桥面预制段、拉索组件三个部分运输，现场完成基础预埋后依次拼装，降低现场施工的焊接作业量，缩短安装周期。
