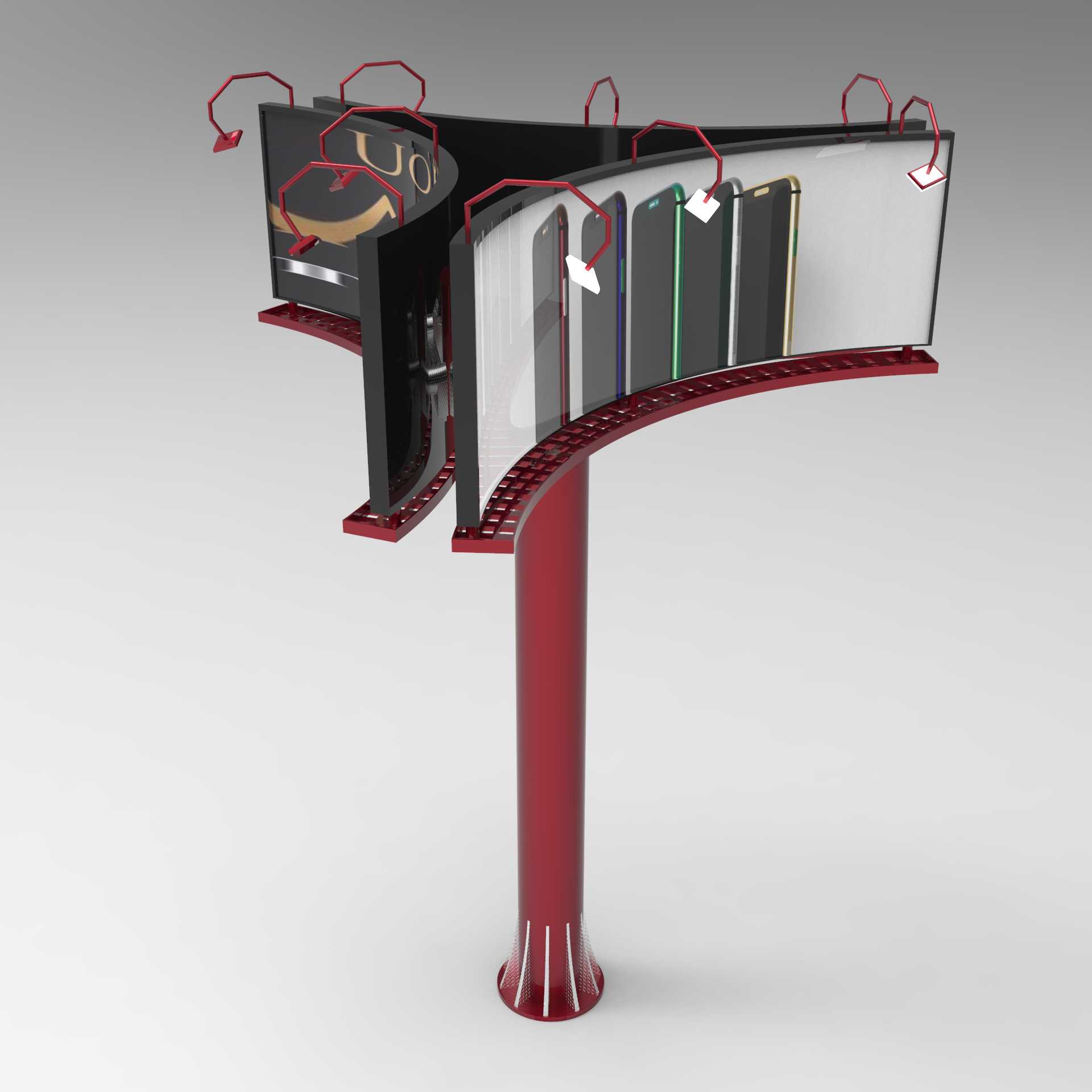

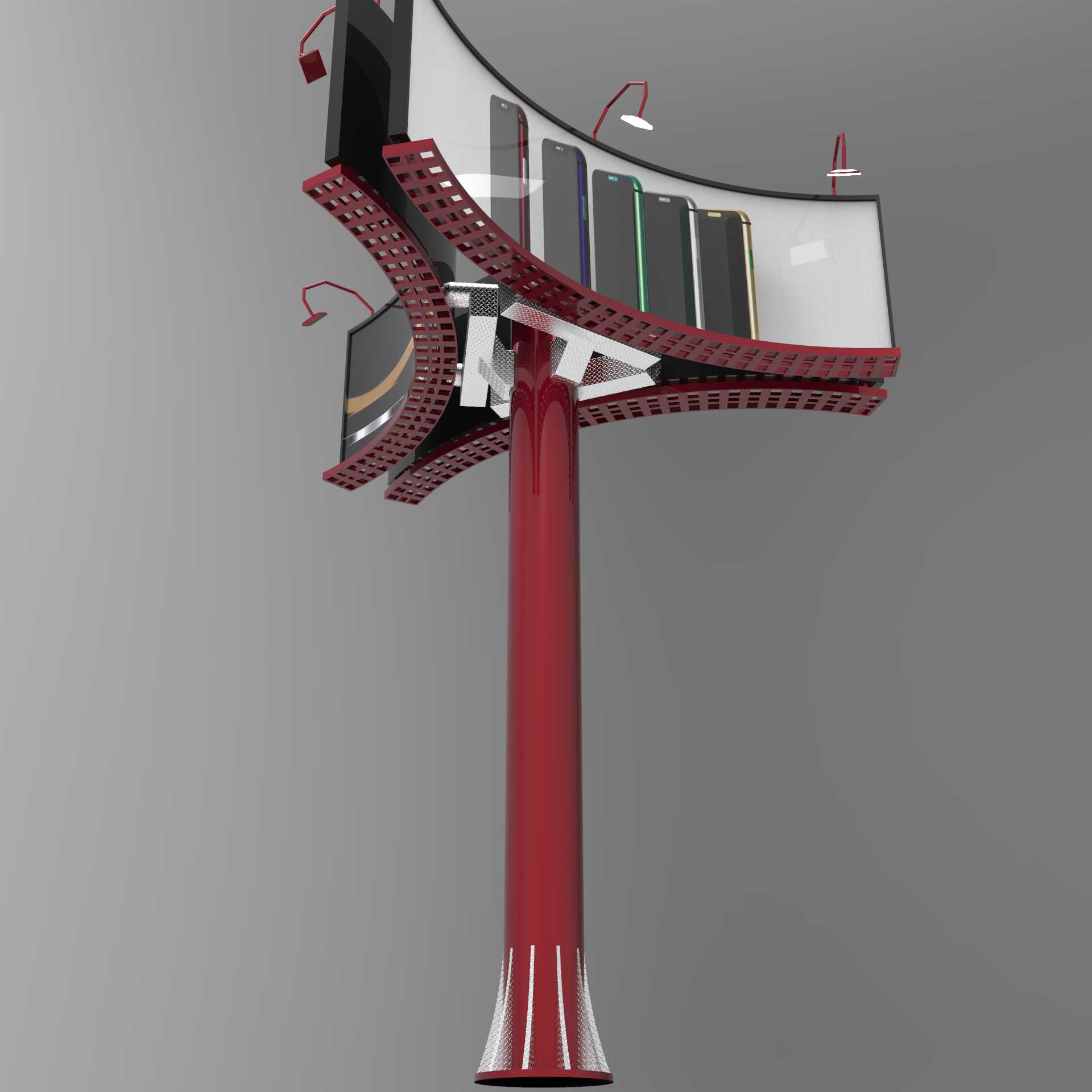

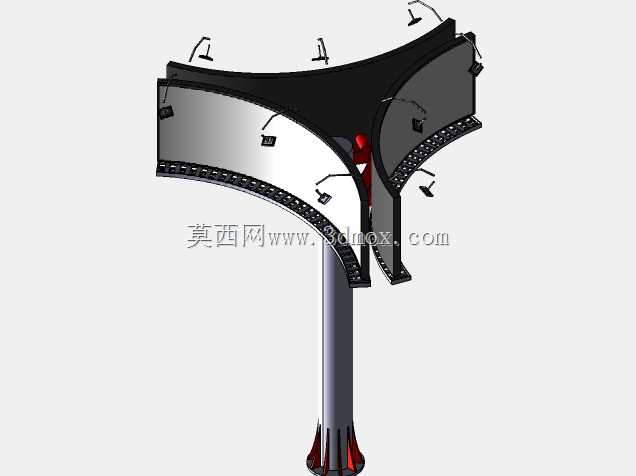

弧形立柱式户外多面展示广告牌结构

这类弧形立柱广告牌多设置在城市商圈环岛、高速出入口匝道旁、大型展会场馆外围等开阔场地，核心用途是在有限占地范围内实现多朝向的广告信息触达，相比传统平面单立柱广告牌，弧形曲面的展示面能覆盖更大的行人、车流视角，减少视觉盲区。从结构设计逻辑来看，整体采用单根大直径立柱作为核心承重构件，立柱底部需匹配现场浇筑的混凝土基础，安装边界要预留足够的检修空间，同时要核算当地常年最大风载下的结构抗倾覆系数，曲面展示框架采用镂空桁架结构，在保证整体弧度精度的前提下尽可能降低自重，减少立柱的承重负荷，展示面的压印贴花区域预留了平整的安装基面，避免曲面弧度造成贴敷起皱，顶部配套的照明灯具走线全部隐藏在桁架与立柱的内部空腔内，兼顾外观整洁度与线路防护需求。建模阶段先确定整体安装点位的视野覆盖角度，以此反推弧形展示面的曲率半径与整体展开宽度，先绘制立柱的中心轴线，通过拉伸命令生成立柱主体结构，再通过投影曲线生成弧形展示面的轮廓路径，沿路径扫描生成桁架的主龙骨，后续阵列生成次龙骨的镂空网格结构，展示面板采用曲面加厚命令生成，提前预留贴花安装的定位基准面，顶部的照明构件单独绘制后装配到桁架的预设安装位，整体装配完成后要校验各部件的安装间隙，避免现场安装时出现干涉问题，同时要核算整体结构的重心位置，确保重心落在立柱基础的中心承压范围内，保障户外长期使用的结构稳定性。
