相机用叶片式光圈快门传动结构

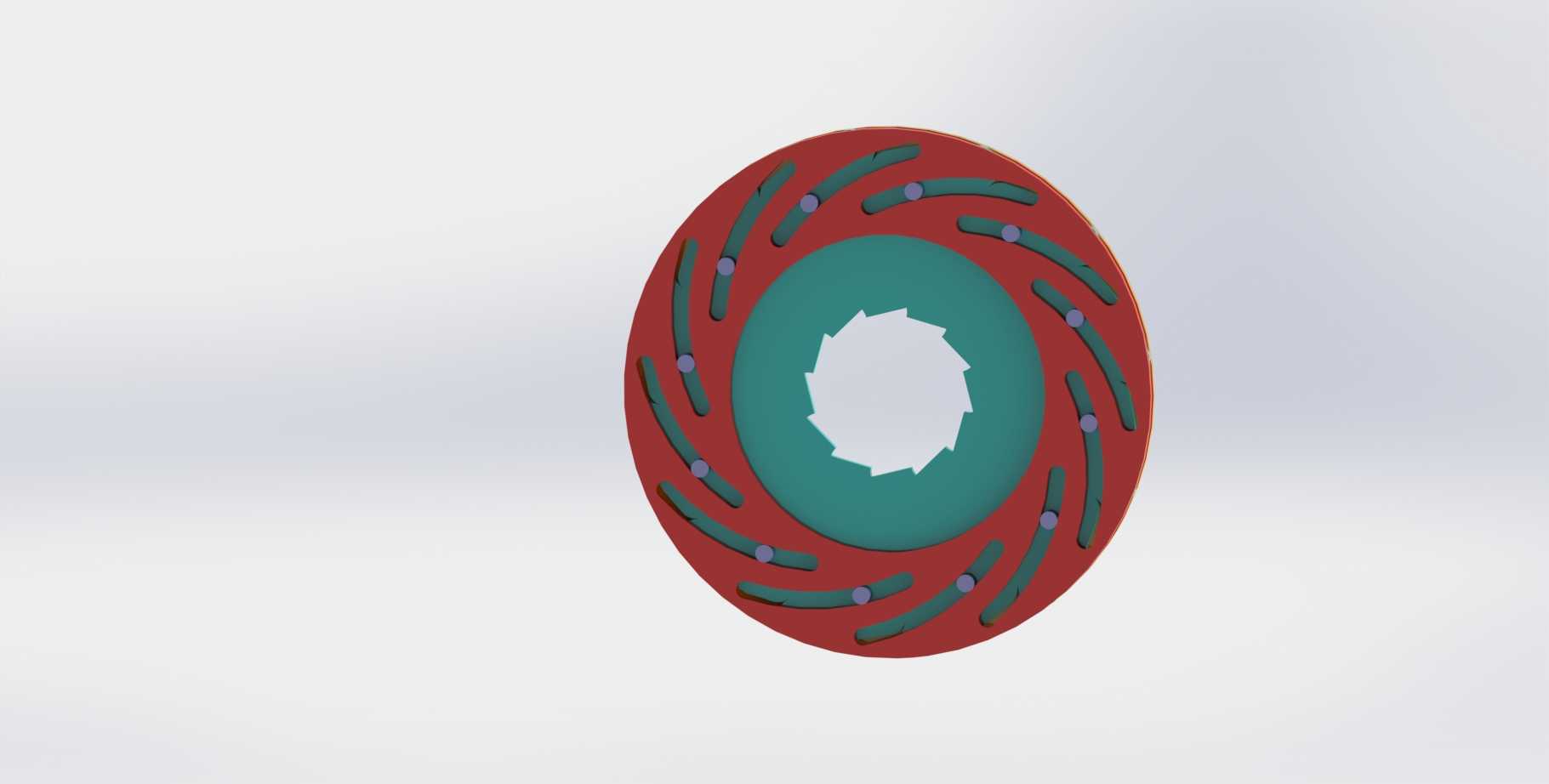

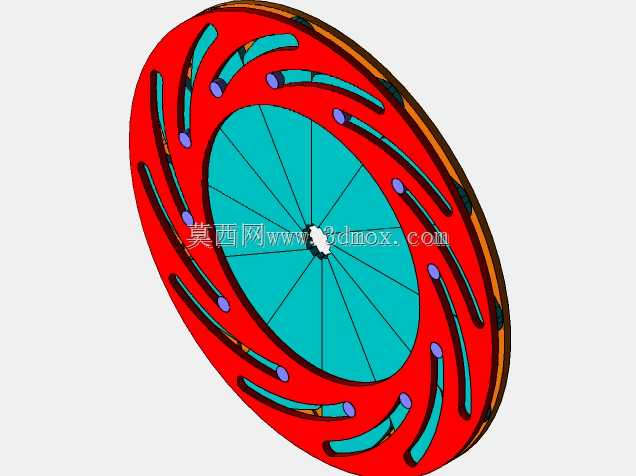

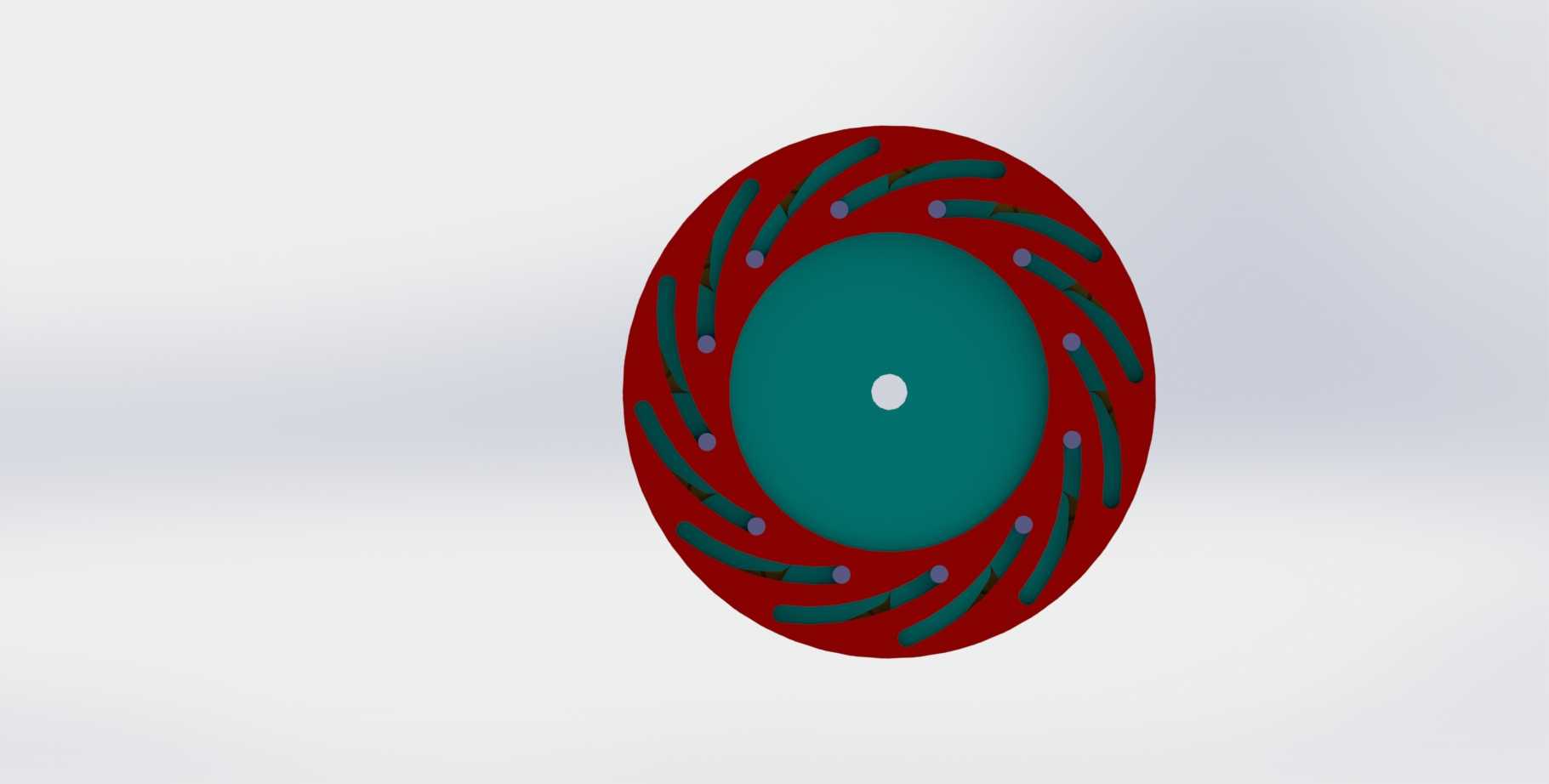

　　这类叶片式虹膜快门结构，最早在传统胶片相机的光圈调节、快门启闭模块中大规模应用，现在除了摄影器材领域，在光学实验光路调节、工业视觉检测的通光孔径控制、舞台灯光的光阑调节场景中也有广泛适配空间。实际使用时，通过驱动外圈的环形转盘转动，就能带动周向均布的多片弧形叶片同步绕各自的定位销摆动，最终实现中心通光孔径的连续无级缩放，既能控制通光量大小，也能配合触发机构完成快速启闭的快门动作，整个运动过程中各叶片的运动轨迹互不干涉，缩放过程中中心孔始终保持近圆形，不会出现通光区域偏斜的问题。做这个结构的三维建模时，首先要确定核心参数：先定中心最大通光孔径、最小收缩孔径的尺寸边界，再根据叶片数量（一般6-12片，

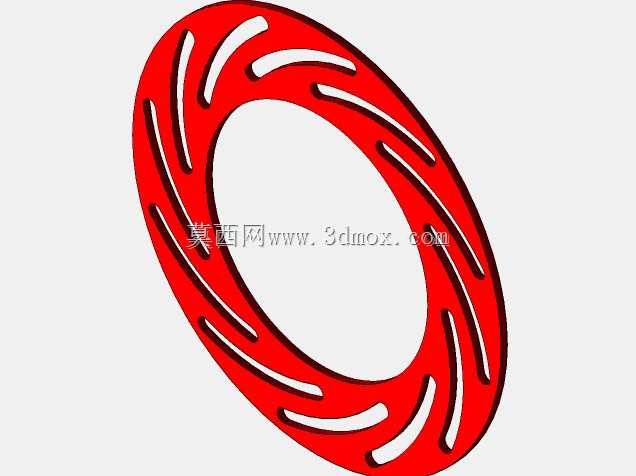

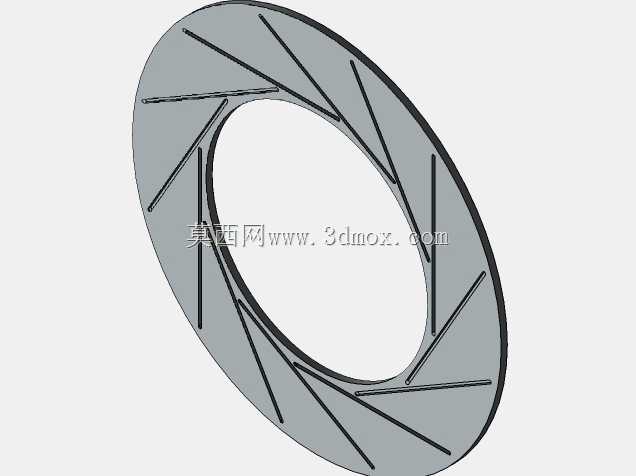

　　这个模型用了10片叶片）计算每片叶片的弧形轮廓曲率，以及叶片上驱动销、定位销的孔位坐标，要保证外圈转动固定角度时，所有叶片的摆角同步，不会出现卡滞。建模第一步先做固定的基座环，在基座上周向阵列布置叶片的定位销柱，定位销的位置要避开叶片运动的极限位置；第二步做单片弧形叶片，叶片的厚度要控制在合理范围，边缘做微小倒角避免运动时刮蹭，叶片上要开出对应驱动销的长槽，槽的长度要匹配从最大光圈到最小光圈的整个行程，不能出现驱动销走到槽端卡死的情况；第三步做驱动外圈，在内侧对应每个叶片的驱动销位置做拨柱，拨柱和叶片长槽采用间隙配合，预留合适的装配公差避免运动卡顿；最后做装配体的运动配合，给驱动外圈添加旋转马达做运动仿真，

　　逐帧检查每一片叶片在整个缩放行程中的位置，确认相邻叶片的叠合顺序正确，不会出现叶片脱开漏光、或者互相挤压干涉的问题。安装边界上，整个结构的外径要匹配对应设备的镜筒内径，基座上的安装孔位要和镜筒的固定点位对齐，驱动外圈要预留和动力模块（比如步进电机、手动调节环）的连接接口，整个结构的轴向厚度要尽可能压缩，避免占用过多光学系统的轴向空间。建模过程中要特别注意叶片的叠层顺序，每一片叶片都要压在相邻下一片的上方，周向依次叠合，才能保证收缩时叶片能顺畅收拢，不会出现互相顶住的情况，所有运动副的配合间隙要根据实际加工的材料特性调整，比如用金属冲压叶片时间隙可以稍小，用塑料注塑叶片时要考虑塑料的收缩率，适当放大配合间隙避免温度变化时卡滞。
