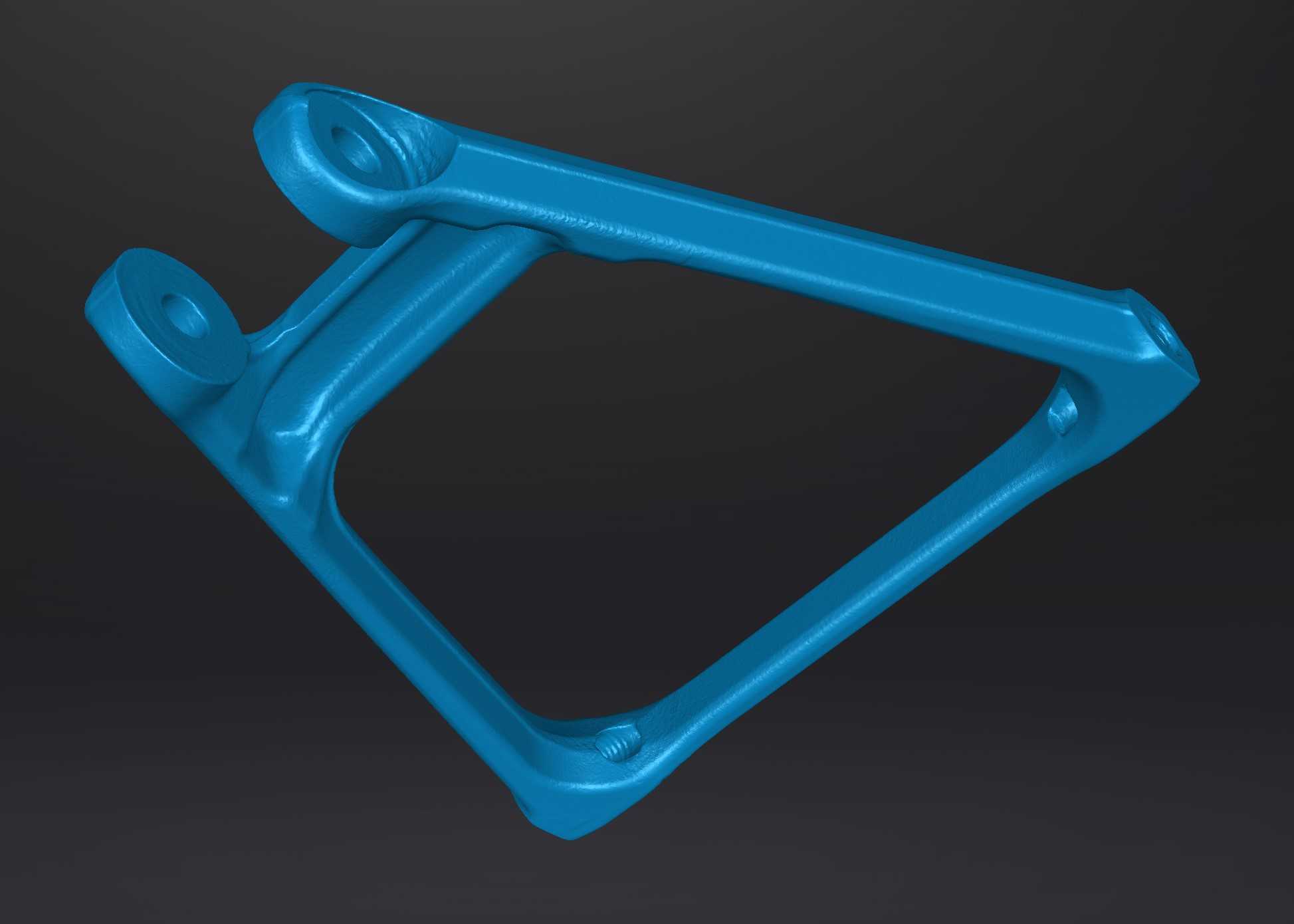

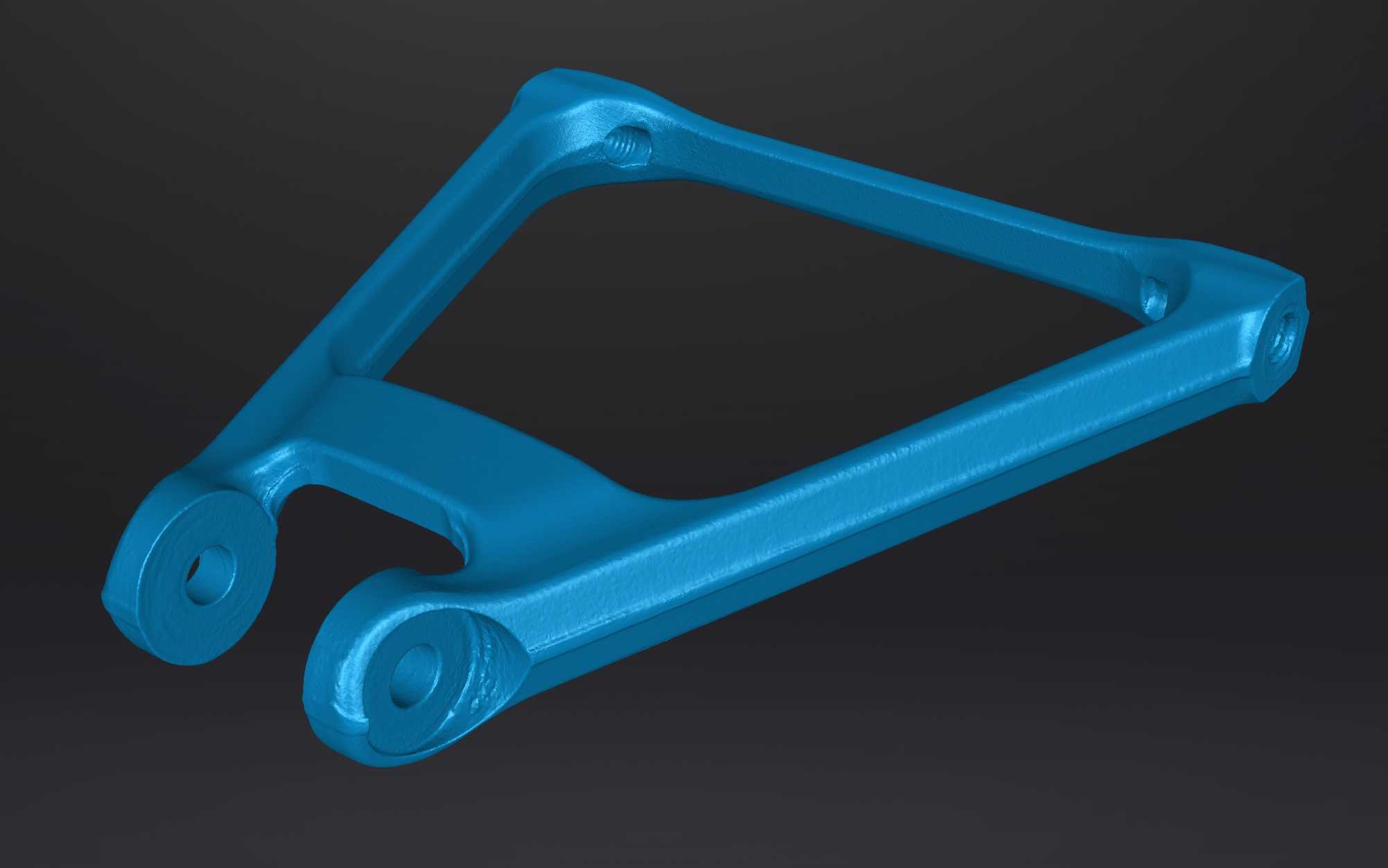

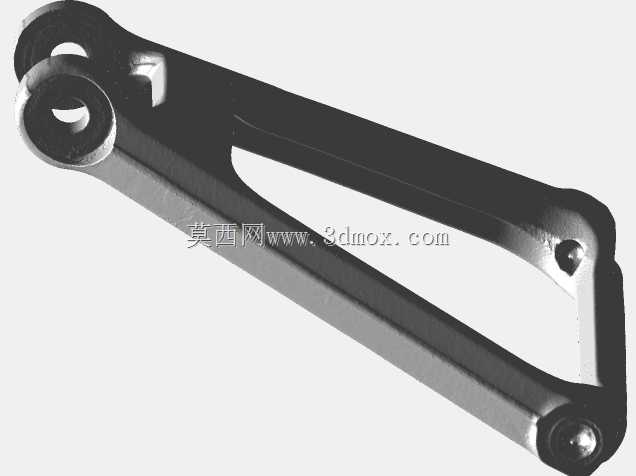

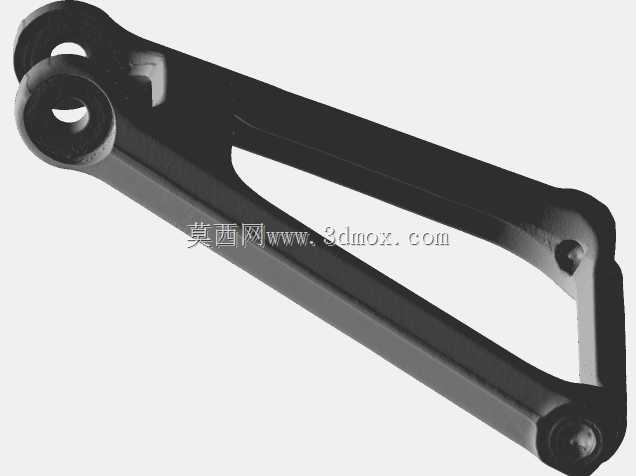

电动两轮车后减震连接三角架结构

项目分类:3D模型 发布时间:2021-09-18 ID:279188
  • 电动两轮车后减震连接三角架结构
  • 电动两轮车后减震连接三角架结构
  • 电动两轮车后减震连接三角架结构
  • 电动两轮车后减震连接三角架结构

日常做轻型电动两轮车、越野电摩的底盘行走系统改型时,后减震与车架、摇臂的连接三角件是很容易被忽略但受力复杂度极高的零件,这类三角板承担着把减震器的阻尼力、车轮跳动的冲击载荷分散传递到车架主结构的作用,一旦结构强度不足或者安装位偏差,很容易出现骑行中尾部异响、高速过弯时支撑刚性不足的问题,严重时甚至会出现连接位断裂的安全隐患。做这个零件的三维建模前,首先要梳理清楚它的安装边界:三个连接轴孔的同轴度、孔位中心距必须和实车安装位完全匹配,孔内的衬套安装槽深度、端面的贴合平面度都要留足加工余量,零件整体的壁厚分布要顺着载荷传递路径走,在连接耳的位置做局部加厚,中间镂空的区域在保证刚性的前提下尽可能做轻量化处理,避免增加过多簧下质量影响减震响应。建模的时候可以先从三个安装孔的中心基准面开始搭建草绘,先确定三个孔的相对位置尺寸,把孔的中心连线作为三角架的主受力轮廓线,沿着轮廓线拉伸做出基础的实体胚型,之后再对连接耳位置做局部的特征加厚,处理孔位的倒角、安装面的铣平特征,最后做整体的圆角过渡,避免应力集中在棱角位置。这类零件的实际应用场景覆盖了民用电动自行车、轻型越野电摩的后悬挂系统,日常骑行中车轮经过颠簸路面产生的纵向冲击、过弯时的侧向扭力都会通过这个三角板传递到减震器和车架,所以建模时除了保证外形尺寸和安装位完全匹配,还要注意零件的受力筋走向要和主载荷方向一致,不要在受力路径上出现突兀的截面突变,三个连接孔的位置要预留衬套的压装余量,孔的内壁粗糙度、端面的贴合平面度都要在建模时标注清楚对应的技术要求,方便后续加工或者做有限元强度校核时提取参数。建模完成后可以通过截面检查确认各个位置的壁厚是否均匀,有没有出现壁厚突变导致的应力集中风险,同时核对三个安装孔的中心距和实车安装点的尺寸偏差,确保装车时不需要额外修配就能直接对位,连接耳的位置要预留足够的螺栓安装空间,避免装车时螺栓和周边的车架、减震部件出现运动干涉。
