金属质感蓝色五角星荣誉勋章结构设计

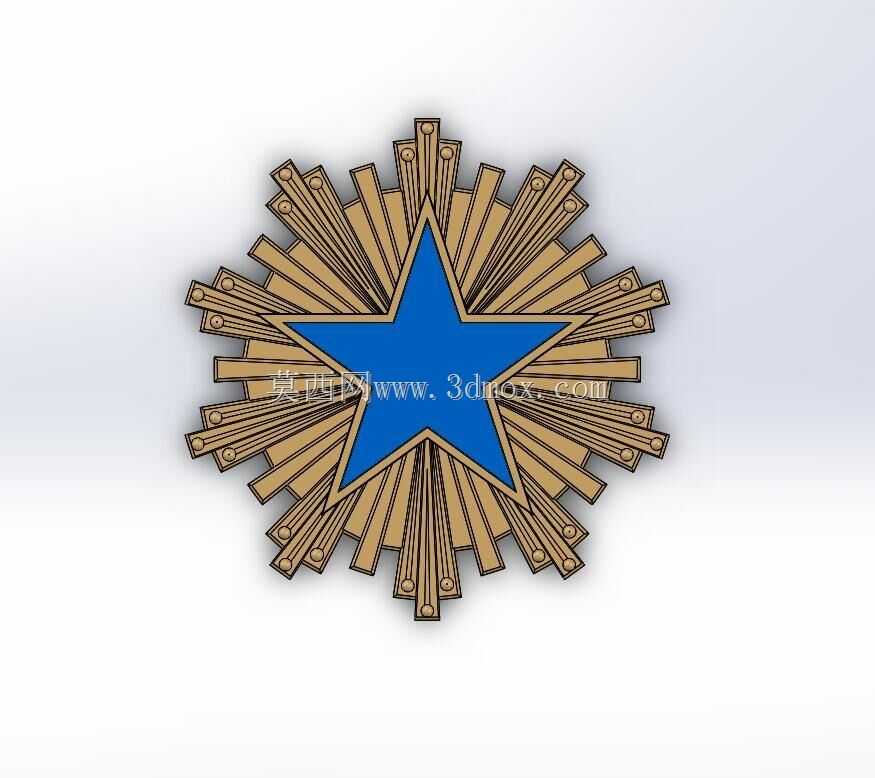

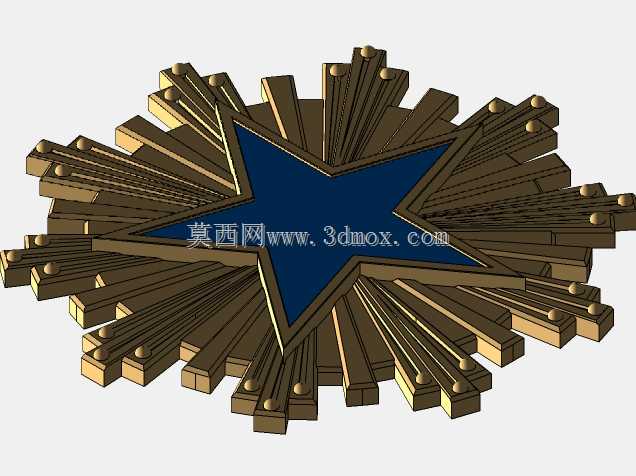

这类荣誉标识构件常应用于表彰授勋场景、主题陈列展示、文创纪念周边制作领域，作为荣誉具象化的载体，需要兼顾视觉辨识度与结构耐用性，同时满足不同佩戴、陈列场景的安装适配需求。设计初期先梳理勋章的层级结构，核心视觉区为正置五角星造型，外围搭配放射状齿形饰边，两层结构之间预留0.8mm的装配台阶，保证叠装后层级清晰无错位，五角星表面做蓝色珐琅质感的面域处理，外围放射结构采用古铜色金属质感，两种材质视觉对比强烈，能快速突出核心标识。建模过程中先绘制中心五角星的草图，约束五个角的角度完全一致，尖角倒0.2mm的圆角避免应力集中，拉伸凸台形成基础基体后，在外围绘制放射状齿形的阵列草图，单个齿形的轮廓做对称约束，沿中心圆周阵列36组，保证每根放射齿的尺寸、角度完全统一，齿形末端同样做小圆角处理，避免锐边划伤。完成主体结构建模后，在勋章背面设计两种安装接口，一种是适配别针结构的卡槽，卡槽宽度2mm，深度1.2mm，可直接卡入标准服饰别针，满足制服佩戴需求；另一种是M2的螺纹孔位，可搭配支架实现桌面陈列、墙面挂载的安装需求，两种接口的位置都做了沉台处理，保证安装后背面平整无凸起。整体外轮廓控制在80mm直径范围内，整体厚度3.5mm，既保证手持、佩戴时的质感，又不会因为过厚导致佩戴时下坠移位。建模时先完成主体实体结构，再对不同面域做外观材质的分区赋予，金属部分做轻微的拉丝纹理处理，蓝色五角星部分做哑光质感模拟珐琅效果，边缘处添加0.1mm的倒角模拟金属包边，提升整体精致度。渲染阶段调整光线角度，让放射齿的明暗层次随角度变化呈现递进效果，突出金属构件的立体感，同时校验不同安装接口的装配干涉情况，保证别针、支架安装时无结构冲突，所有棱边的圆角处理统一，避免出现加工时的锐边问题，适配后续冲压、珐琅填色、电镀等实际加工工序的工艺要求，确保三维模型可直接对接生产环节的结构校验需求。
