立式斯特林热力发动机结构设计

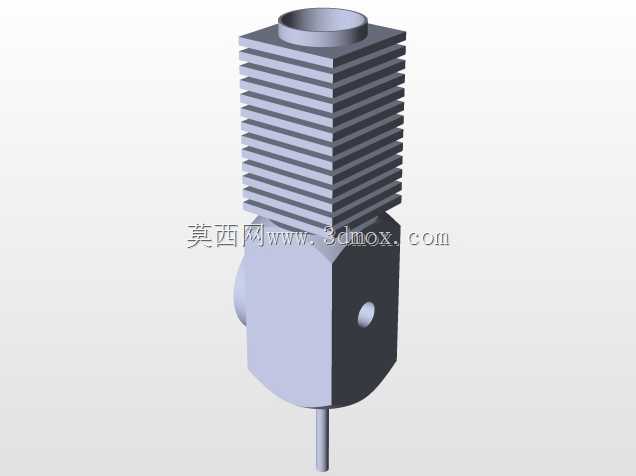

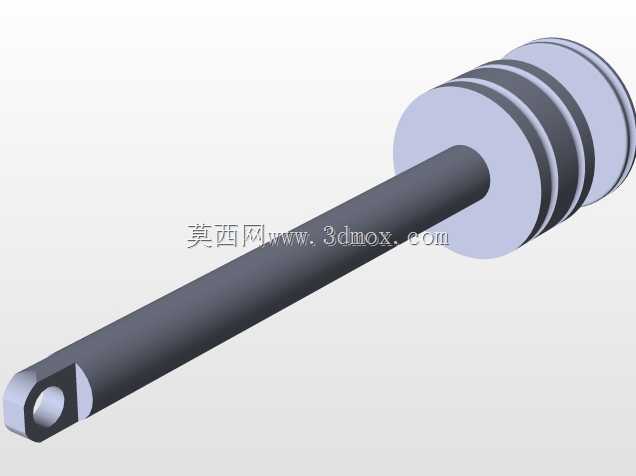

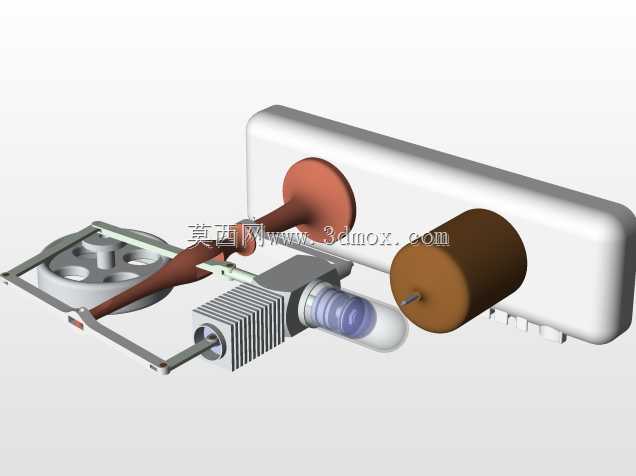

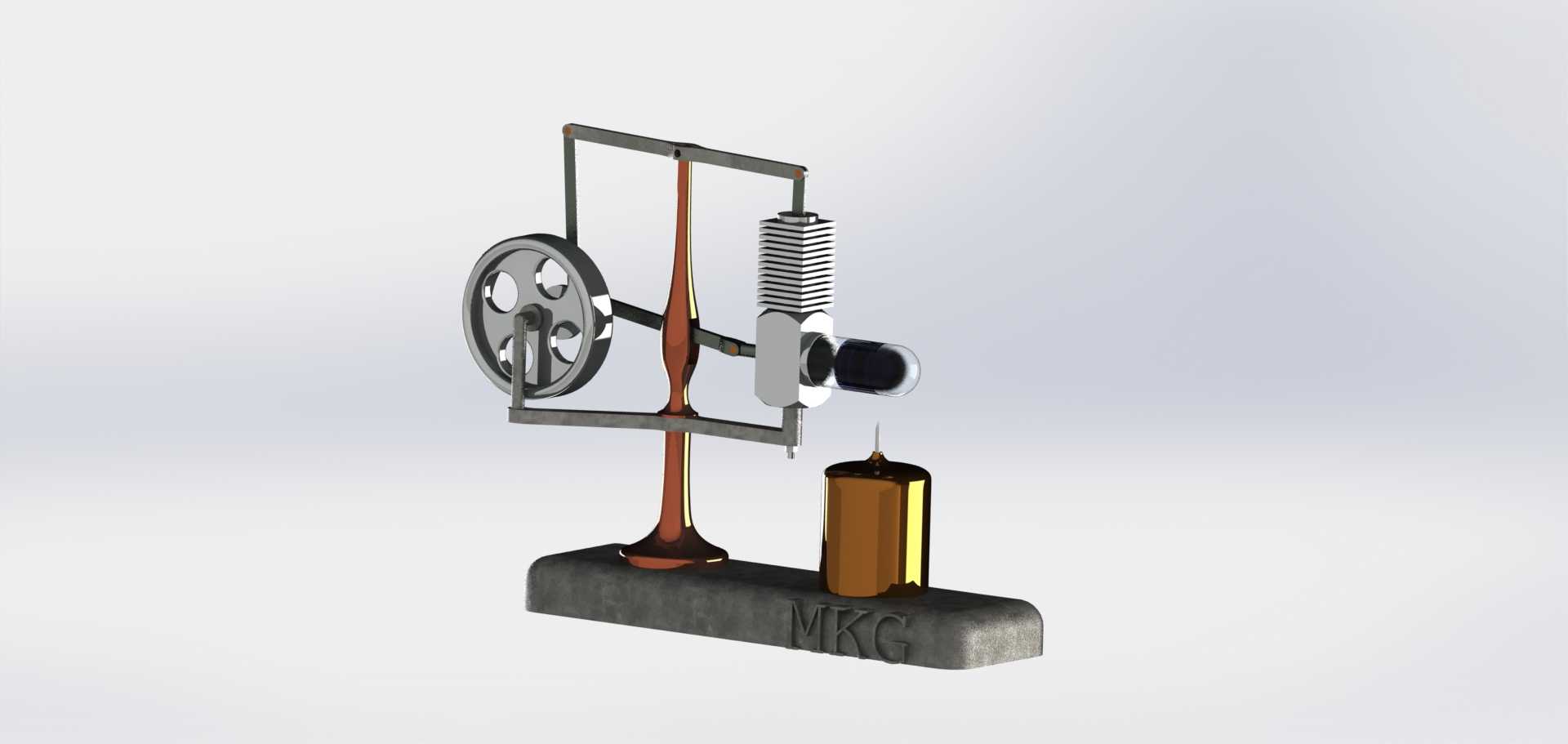

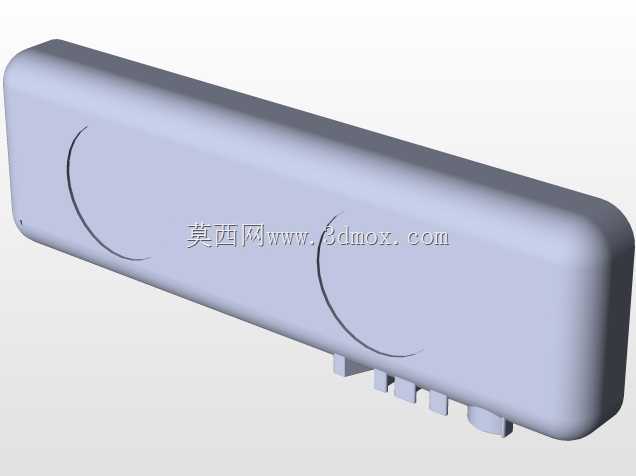

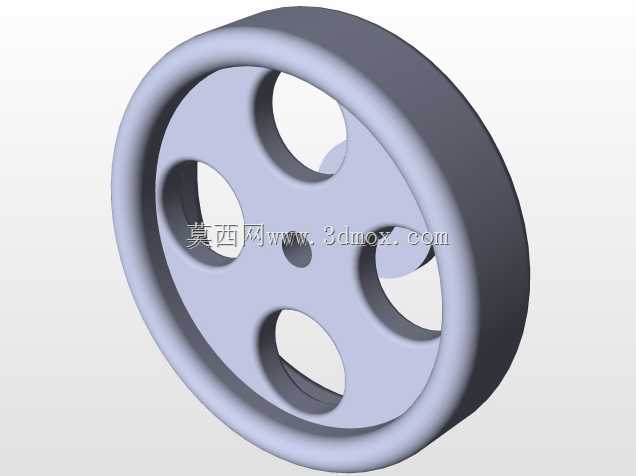

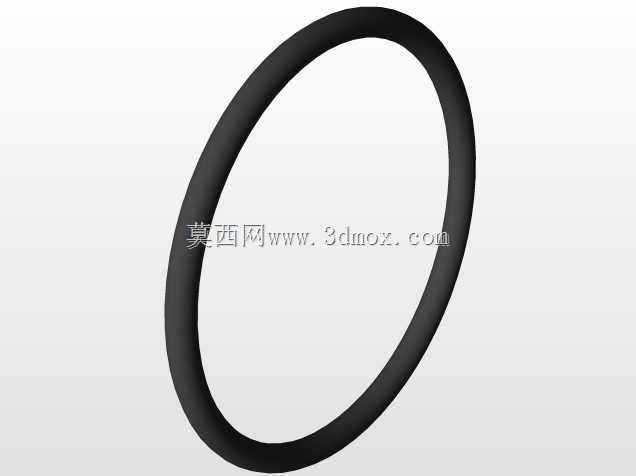

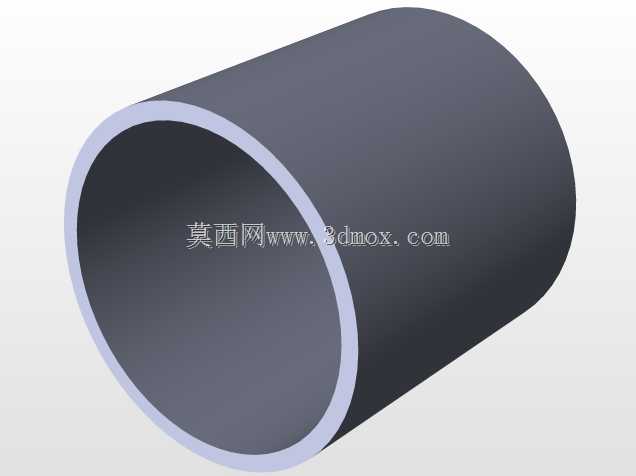

这套斯特林发动机模型还原了经典外燃式热力循环的核心结构，在教学演示、热能原理科普场景中应用广泛，能够直观展示热能向机械能转换的完整过程，帮助学习者理解封闭工质循环下的做功逻辑，也常被作为机械结构实训的参考样件。从功能特性来看，该结构采用立式布局，底部设置热源放置位，通过加热气缸内的封闭工质，配合冷却段的温差形成压力差，驱动动力活塞往复运动，再经由曲柄连杆机构将直线运动转换为飞轮的旋转运动，飞轮的储能不能够保证整个循环运转的连续性，避免死点位置造成的运转中断。设计过程中首先确定了各部件的安装边界，底座采用一体式矩形支撑结构，预留了热源放置的安全间距，避免高温部件与支撑结构直接接触，整体横向尺寸控制在可放置于常规实验台的范围，纵向高度满足传动连杆的运动行程需求，各运动部件之间预留足够的间隙避免干涉。建模时先搭建整体运动骨架，确定曲柄的回转半径、连杆长度与活塞行程的匹配关系，先绘制飞轮、曲轴的回转类零件，通过旋转特征完成主体结构，再依次构建动力活塞、置换活塞杆、冷却散热片组的零件模型，散热片采用薄壁阵列特征保证换热面积的同时控制整体重量，连杆类零件通过拉伸配合孔位特征完成，装配时先将曲轴组件与底座定位，再依次装配活塞、连杆、飞轮，最后添加热源模拟组件与支撑立柱，完成装配后通过运动仿真验证各部件的运动轨迹，确认无干涉、死点位置可依靠飞轮惯性顺利通过，同时校验了冷却段与加热段的位置比例，保证温差做功的效率能够维持连续运转。整套结构的传动路径清晰，各零件的连接方式符合实际机械装配逻辑，没有冗余的装饰结构，所有运动副的配合关系都按照实际设备的公差要求设置，既能够满足原理展示的直观性，也能为小型外燃机的结构设计提供参考。
