欧式复古多头庭院景观路灯结构设计

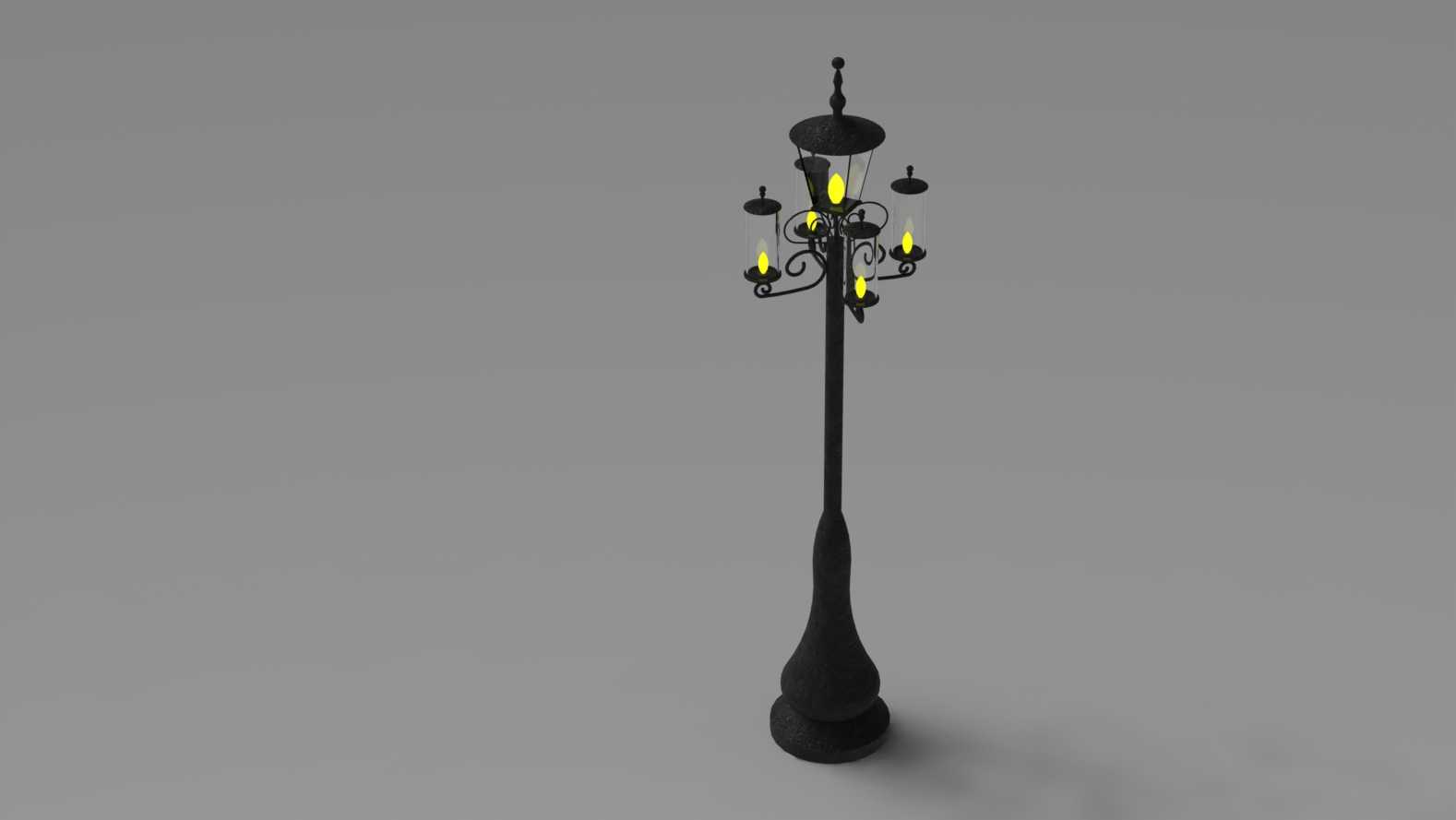

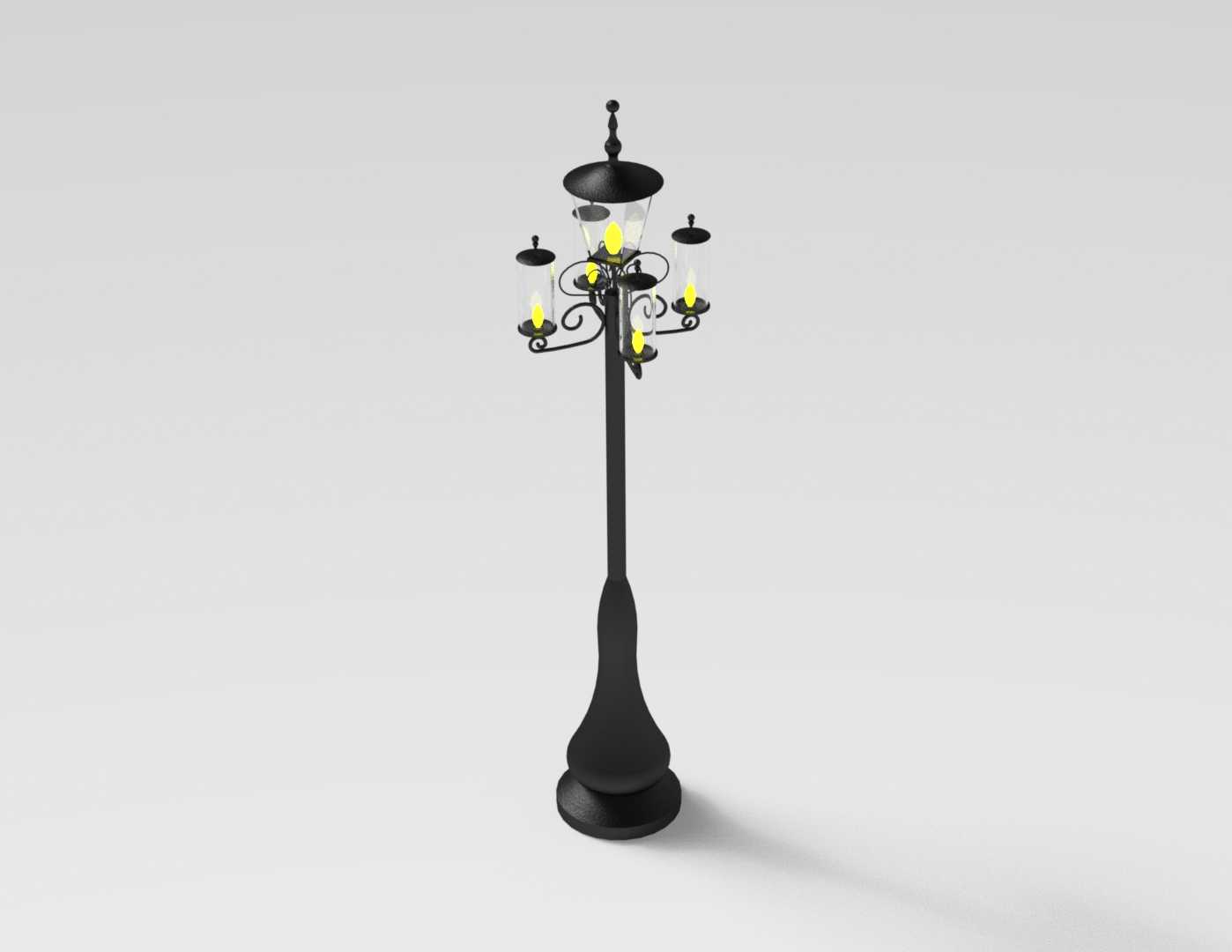

这款多头庭院路灯的建模工作，最初是承接文旅街区景观照明配套项目时启动的，这类灯具主要应用在英伦风情商业街、欧式别墅园区、复古主题公园的步道两侧，承担夜间基础照明与景观装饰双重作用，区别于常规单头市政路灯，其造型辨识度更高，能和周边欧式建筑外立面、铁艺围栏、石材铺装形成风格统一的视觉效果。建模初期先梳理了安装边界条件，常规步道安装时灯杆底部法兰需匹配预制混凝土基础的螺栓孔位，整体灯杆高度控制在3.2米至3.8米区间，既避免过低造成行人碰头，也防止过高削弱近人尺度的装饰效果，灯臂向外延伸的最大半径不超过0.6米，确保不会侵占步道通行净空，底部配重底座直径控制在0.4米左右，保证大风工况下的结构稳定性。建模过程中先从灯杆主体入手，采用旋转凸台命令生成灯杆的变径曲面，灯杆下部做收腰放大的造型，既提升视觉稳重感，也能隐藏内部穿线的接线空间，杆身壁厚预留2mm的冲压成型余量，适配铸铁或铸铝的成型工艺。上部灯盘部分先绘制单组灯臂的扫描路径，沿中心阵列生成五组对称灯臂，每个灯臂末端的灯座做独立的螺纹接口设计，方便后期更换灯泡与玻璃灯罩，顶部主灯罩比侧方灯罩尺寸大20%，形成视觉主次层次，灯罩边缘的卷边结构单独做抽壳处理，预留防水胶圈的安装槽位，避免雨天雨水渗入灯腔内部。灯臂上的卷曲装饰纹样采用3D草图引导扫描生成，还原欧式铁艺的卷曲细节，同时控制装饰件的厚度不小于3mm，避免批量生产时出现浇铸缺陷。建模后期对所有外露棱边做R2至R5的圆角处理，既符合户外金属构件的安全要求，也能模拟铸铁件的圆润质感，最后对灯体内部的穿线通道做干涉检查，确保电源线能从底座法兰处顺利贯通到每个灯座位置，不会出现结构堵孔的问题。完成主体结构后，对灯罩的透光部分单独做材质区分，方便后续渲染时模拟玻璃的透光效果，灯体表面的哑光黑涂层质感也通过外观配置做了对应设置，方便结构评审时直观呈现最终落地效果。
