通用手持式喷漆罐配套密封防护盖帽结构

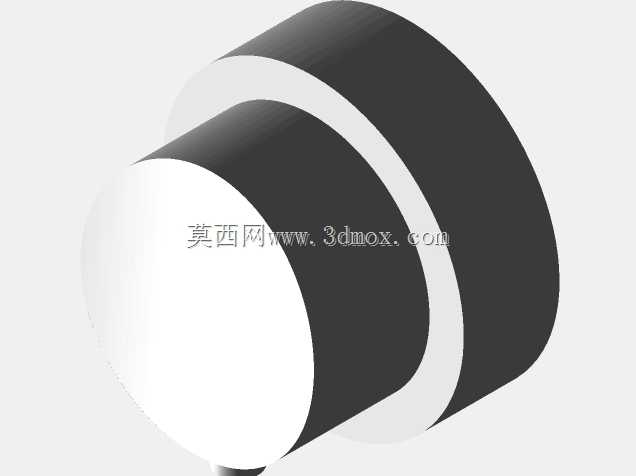

日常喷涂作业场景里，手持式自喷漆罐的盖帽是极易被忽略但直接影响耗材存储寿命的小部件，不少施工人员都遇到过未盖帽导致喷嘴堵塞、罐内余料干结报废的情况，这个盖帽的结构设计完全围绕喷漆罐的实际使用痛点展开。从结构匹配性来看，这类盖帽采用同轴阶梯圆柱结构，内侧设置与罐口喷嘴基座过盈配合的环形卡槽，安装时无需额外紧固件，直接按压即可卡紧在罐口位置，完全覆盖喷嘴区域，既可以避免外界灰尘、水汽粘附在喷嘴出料孔造成堵塞，也能防止误触喷嘴导致油漆意外喷溅，日常存放时还能减少罐内溶剂的微量挥发，延长剩余油漆的存储周期。建模过程中首先确定喷漆罐口的通用安装边界尺寸，常规手持喷漆罐的口部外径为固定标准值，盖帽的内侧卡槽尺寸按照过盈0.2mm的公差设计，保证插拔力度适中，既不会因为配合过松导致盖帽轻易脱落，也不会因为配合过紧造成开盖困难。建模时先绘制盖帽的外轮廓旋转截面，通过旋转凸台生成主体基础结构，之后在内侧切除出卡槽结构，边缘位置做R0.5的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，同时也能提升安装时的导向性，对准罐口后无需刻意调整角度即可顺利按压到位。外形上采用外圆柱面做细微的磨砂纹理处理，增加插拔时的手部摩擦力，即便手上沾有油漆残留也能顺利开合盖帽。从实际应用来看，这类盖帽适配绝大多数市售常压手持喷漆罐，不管是家装补漆、广告标识喷涂、五金件防锈涂装还是模型制作场景都能通用，结构没有多余的复杂特征，注塑生产时脱模难度低，单件生产成本可控，批量配套时的适配容错率高，不需要针对不同品牌的喷漆罐做单独的结构调整。建模完成后还需要做装配干涉检查，模拟盖帽按压到位的行程，确认卡槽与罐口凸缘的配合位置准确，不会出现卡滞或者配合间隙过大的问题，同时验证盖帽完全盖住喷嘴后，喷嘴的压杆不会被盖帽内侧触碰，避免存储过程中因为挤压导致油漆渗漏。
