仿真菠萝造型创意立体结构设计

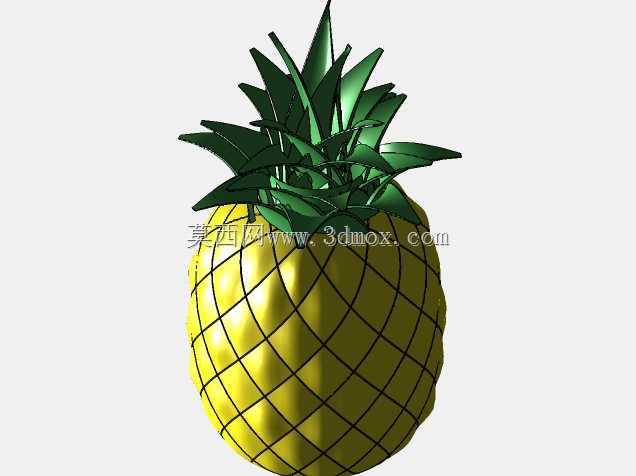

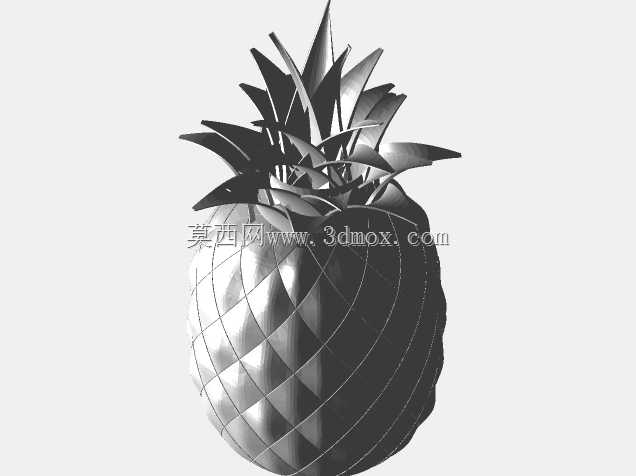

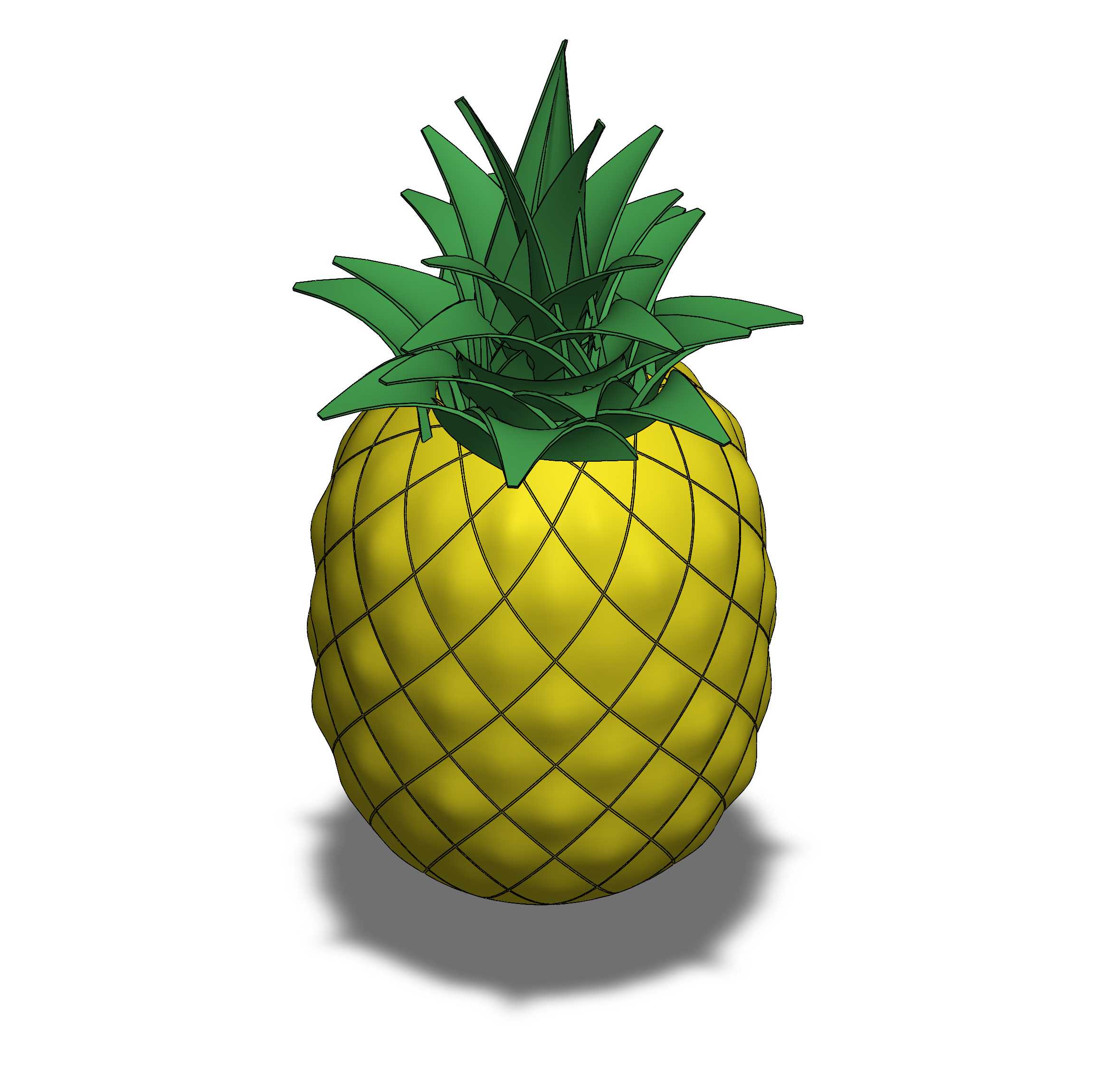

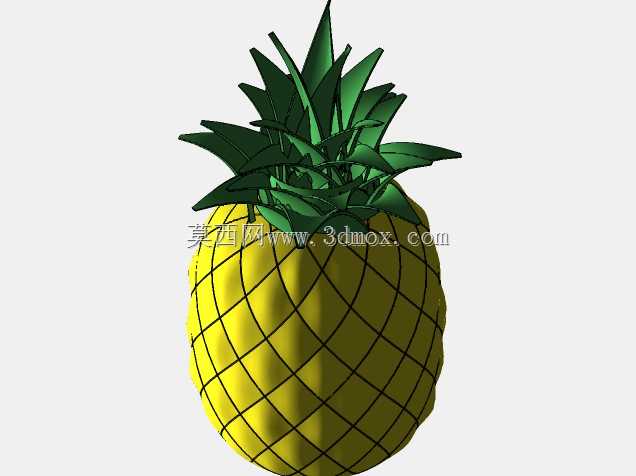

这类仿生水果造型的三维结构，常应用于文创摆件开发、食品行业展示道具、科普教学教具以及3D打印创意定制场景，区别于工业功能性零件，它的核心用途是还原菠萝果实的外观肌理与顶部叶冠的形态特征，兼顾视觉仿真度与结构完整性，避免打印或加工后出现薄壁破损、结构错位的问题。设计初期先拆解菠萝的结构组成，分为带网格棱纹的果实主体、顶部簇生的叶片两大部分，先确定整体的比例边界：果实部分为近似球形的回转类结构，整体最大外径控制在120mm左右，总高度含叶冠控制在160mm区间，安装摆放时底部预留3mm的平整支撑面，避免放置时出现晃动歪斜的问题，所有外凸的果眼棱边做R0.8mm的圆角过渡，既还原真实菠萝的果眼凸起质感，也避免加工后锐边划手。建模过程中先绘制果实的基础回转轮廓，通过投影曲线在球面基体上绘制菱形网格的引导线，使用包覆与变形特征生成每个果眼的凸起肌理，保证每个菱形格的凸起高度均匀控制在2mm，网格线条的粗细统一为1mm，避免局部特征过薄导致加工失败。顶部叶冠部分采用分层建模思路，先绘制中心最长的叶片轮廓，通过弯曲特征调整叶片的自然倾斜弧度，再逐层向外排布长度递减的叶片，每层叶片的旋转角度错开15度，模拟真实菠萝叶冠错落生长的形态，叶片厚度统一设置为1.2mm，叶尖位置做渐薄处理，还原叶片的轻薄质感，叶片与果实主体的衔接位置做融合过渡，避免出现生硬的拼接缝隙。建模完成后需要检查整体的壁厚均匀性，所有曲面的曲率连续无破面，针对3D打印场景预留0.2mm的收缩补偿量，如果用于注塑开模，还要在果眼的凹陷位置添加合理的脱模斜度，避免顶出时出现结构拉伤。这类仿生造型的设计重点不在于复杂的装配关系，而在于对自然形态的特征提炼，既不能过度追求写实导致结构过于细碎难以加工，也不能过度简化丢失菠萝的识别特征，需要在仿真度与可制造性之间找到平衡，比如果眼的网格密度如果过高，会大幅增加加工的刀路时长或者打印的支撑用量，密度过低则无法还原菠萝的外观辨识度，最终确定的网格数量控制在果实表面每平方厘米1个菱形格，刚好匹配视觉认知里的菠萝肌理特征。叶片部分的排布需要避免相邻叶片出现干涉，每片叶片的倾斜角度控制在30-45度区间，既保证叶冠的蓬松感，也不会因为叶片外张角度过大导致运输过程中出现断裂。
