自主水下密封航行器结构设计方案

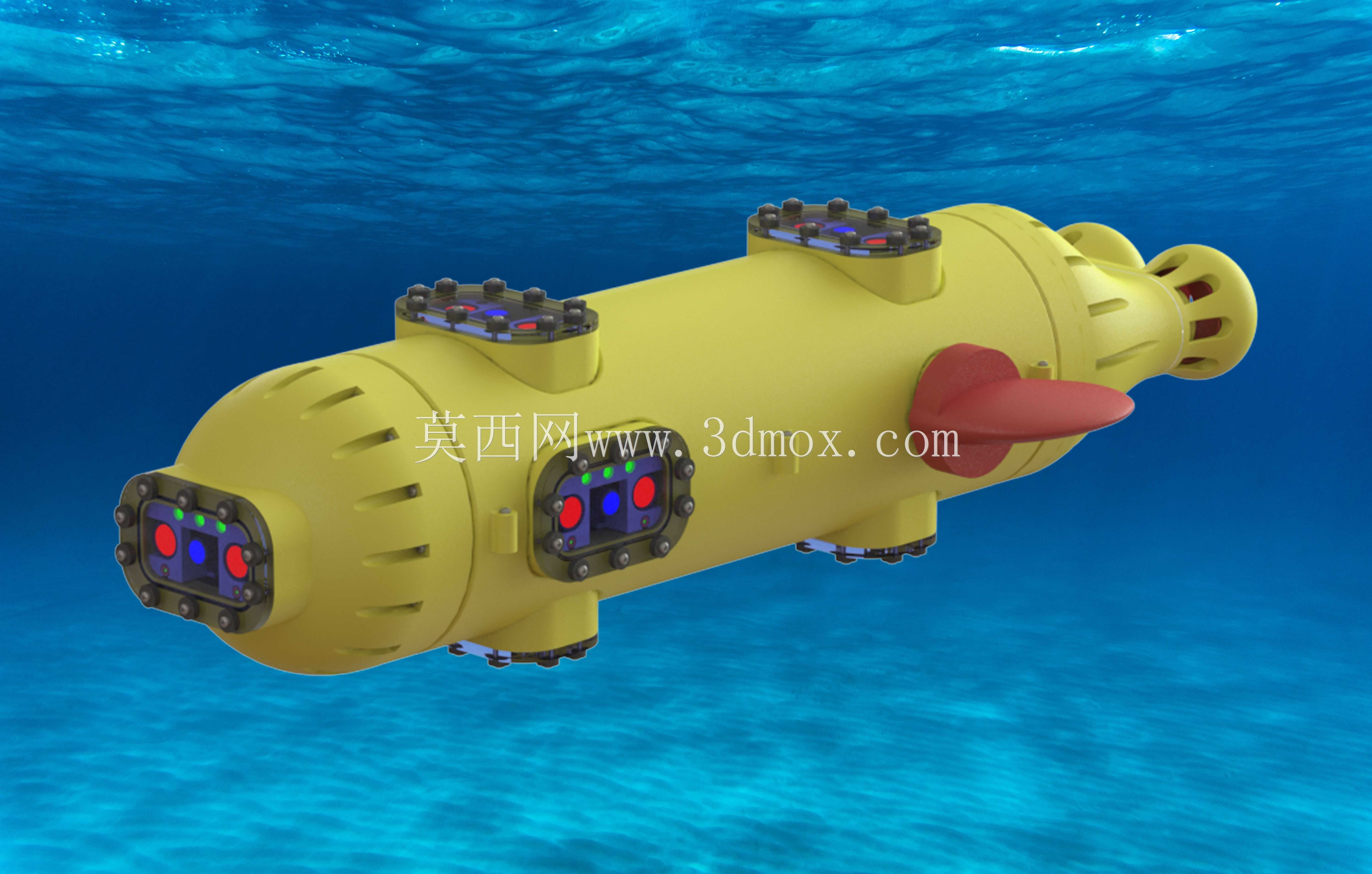

这款自主水下航行器的设计初衷，是面向近岸浅海区域的水下巡检、水文数据采集、水下结构物排查类作业场景，替代人工完成高危、长周期的水下作业任务。从结构布局来看，整体采用长圆柱型耐压舱作为主体承载结构，这种构型能在保证内部舱室有效容积的前提下，最大化降低水下航行的迎流阻力，同时圆柱型壳体的环向受力均匀，更易实现舱段间的静密封设计，适配中等水深下的外压载荷要求。设备前端布置多组红外摄像模组，模组与耐压壳体的衔接处采用法兰压紧式密封结构，配合密封胶圈实现端面静密封，避免高压水体渗入舱内损坏电子元器件；摄像模组旁集成测距传感单元，可在水下浑浊水体环境中完成障碍物距离测算，为航行器自主避障、定距巡航提供数据支撑。航行器的两侧及顶部设置了多组可开启的密封检修舱盖，舱盖采用快拆式螺栓压紧结构，密封面做精密研磨处理，既保证日常维护时可快速开启更换内部电池、存储模块，又能在闭合后满足全工况下的密封要求。推进单元采用尾部双螺旋桨布局，螺旋桨与舱体传动轴的衔接位置采用动密封组件，适配传动轴持续旋转工况下的密封需求，避免转动部位出现渗水问题；尾部还集成了导流罩结构，可梳理螺旋桨工作时的尾流，提升推进效率，降低航行过程中的流体噪声。从安装边界来看，整体外径控制在常规水下布放设备的适配尺寸范围内，长度满足小型作业船吊放、人工岸边布放的操作要求，舱体外部预留了外接传感器的扩展安装位，可根据不同作业需求加装水质检测、声呐探测等额外模块，无需改动主体耐压结构。设计过程中充分考虑了水下作业的维护便利性，所有外部密封紧固件均采用防腐蚀材质，外露结构件做了防海水腐蚀的表面处理，适配长期高盐高湿的水下作业环境；舱体内部的电子元器件安装采用分层机架结构，将供电模块、控制模块、传感模块分层固定，既方便检修时的模块拆装，也能合理分配舱内载荷，保证航行器的重心与浮心匹配，提升水下航行的姿态稳定性。
