木质轨道玩具火车结构设计

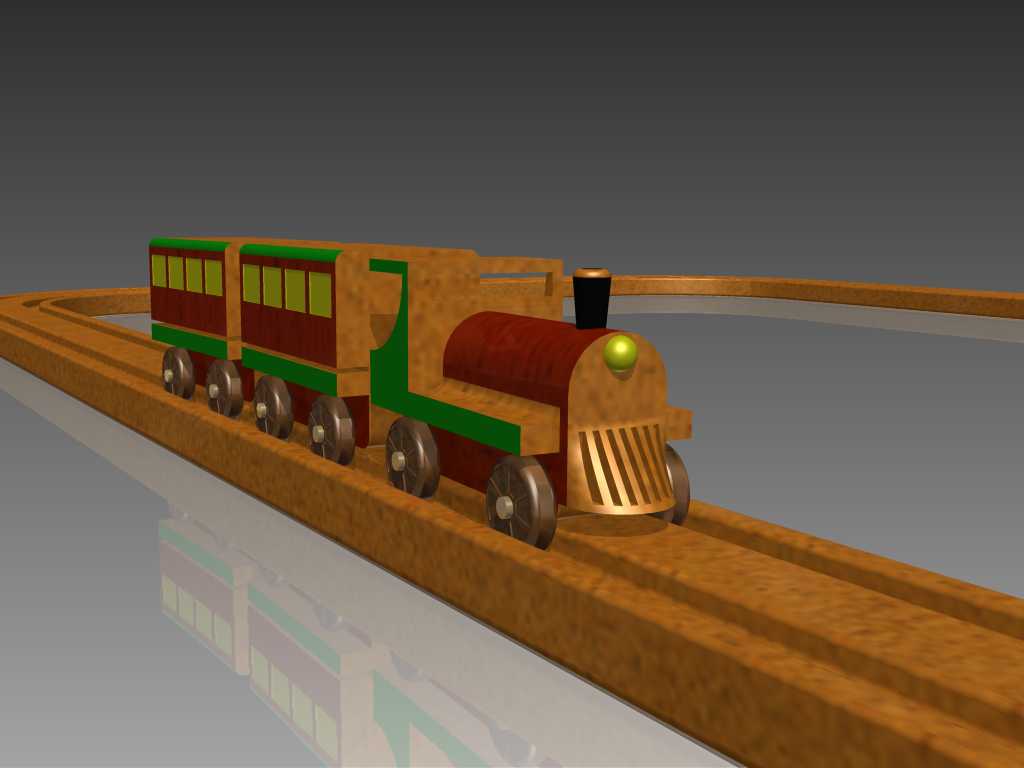

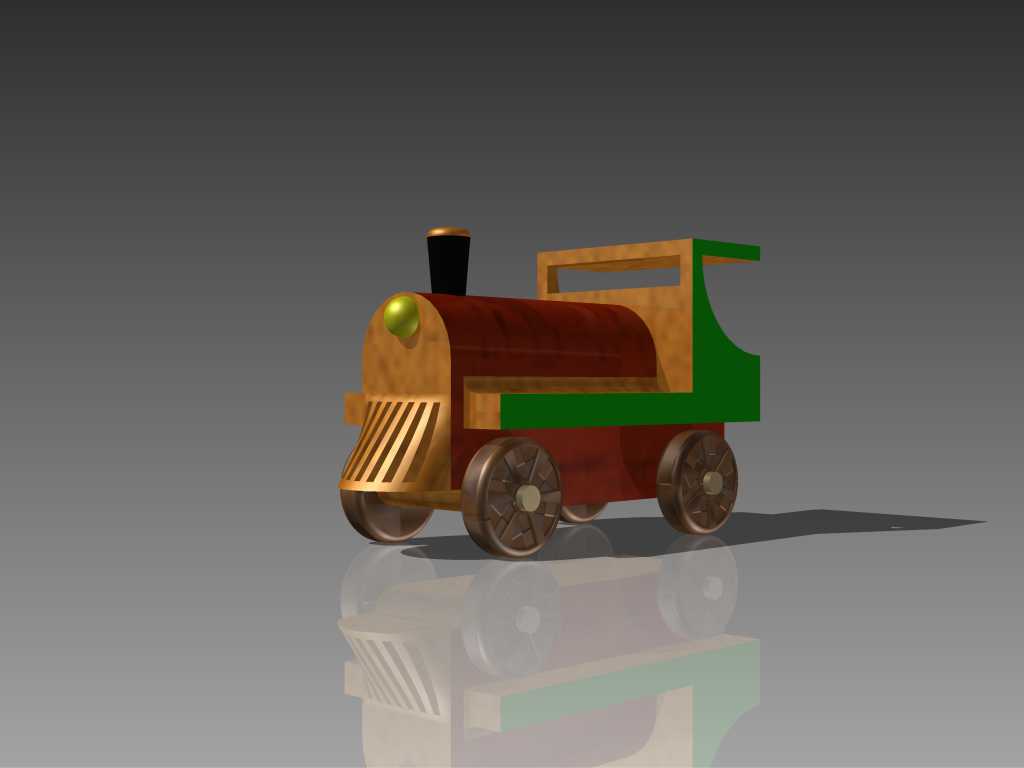

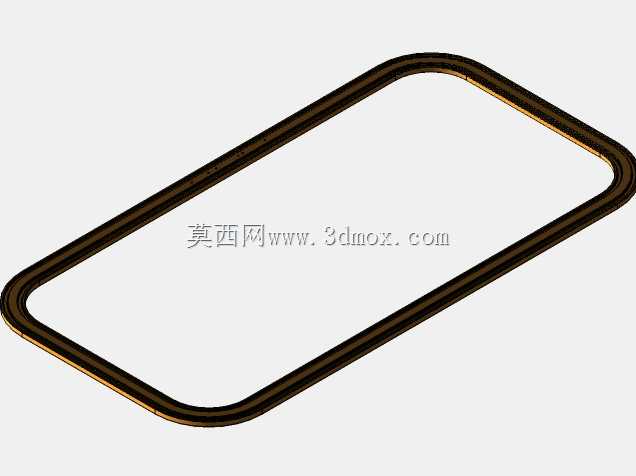

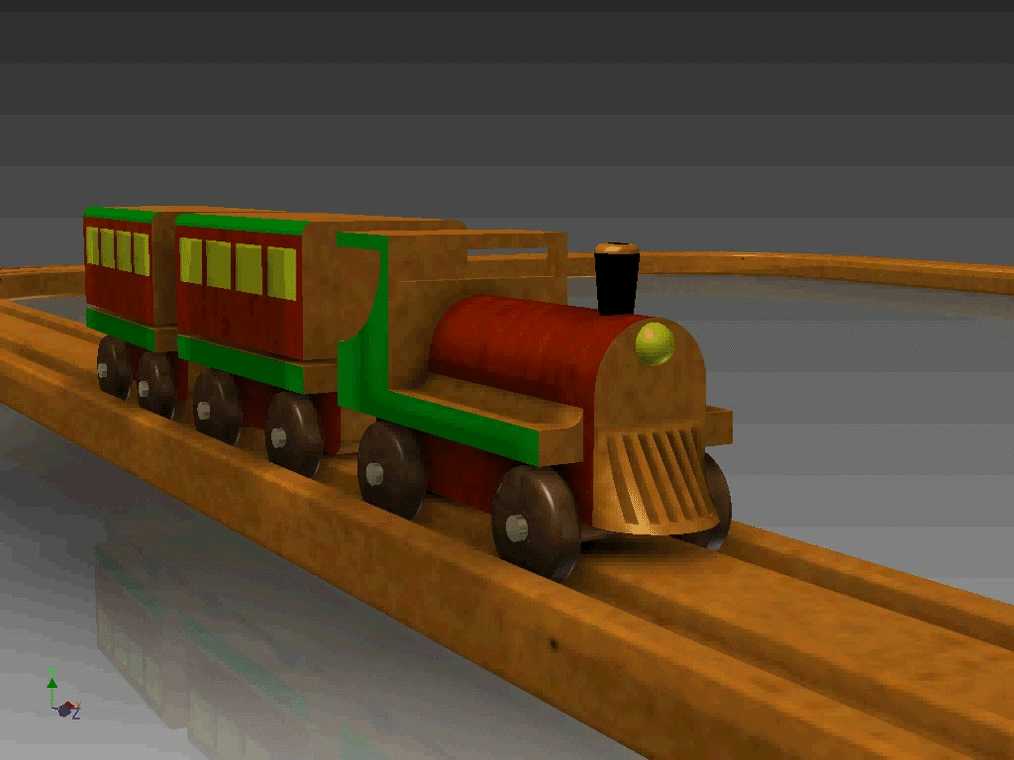

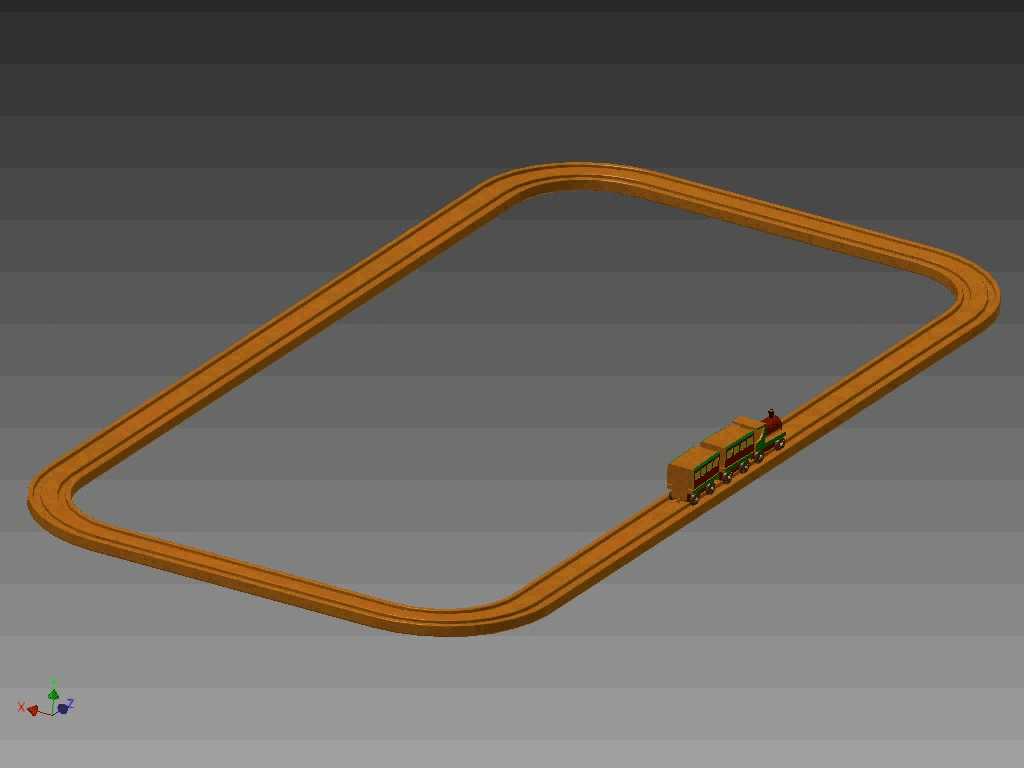

这类木质轨道玩具火车主要应用于低龄儿童益智玩耍场景，也可作为幼教场景的认知教具，帮助孩子建立对轨道交通工具的基础认知，同时锻炼手部精细动作与空间想象力。产品核心功能是沿配套木质轨道完成闭环路径行驶，车头与车厢采用可拆分的卡扣式连接结构，方便孩子自由组合编组，模拟真实列车的编组逻辑。设计初期先确定整体比例，参考真实蒸汽机车的造型特征做卡通化简化，车头部分保留烟囱、前部排障器、圆形车灯的识别元素，车厢部分简化窗体与车身结构，所有外露棱边均做R2以上的圆角处理，避免尖锐边角划伤使用者，整体宽度控制在适配标准木质玩具轨道的槽宽范围内，车轮轮缘高度匹配轨道槽深度，保证行驶过程中不会出现脱轨情况。建模阶段先绘制轨道的路径草图，确定行驶路径的曲率半径最小限值，避免转弯处轮组卡滞；随后拆分车头、车厢、车轮、连接卡扣四个独立部件分别建模，车头部分先做主体木材质的基体拉伸，再叠加红色锅炉部分、绿色装饰边的凸台特征，烟囱采用圆柱拉伸加顶部倒角处理，前部排障器做阵列格栅的切除特征，车灯位置做半球形凸台搭配绿色球面装饰；车厢部分统一基体尺寸，窗体部分做等距排列的矩形切除，边缘做绿色装饰边的包覆特征；车轮部分采用统一规格的圆柱轮，中心做轴孔的切除特征，轮缘部分做凸起限位结构，保证与轨道的配合间隙在0.2-0.3mm之间，既不会卡滞也不会晃动过大。装配阶段先完成轮组与车身的轴配合，验证轮组转动顺畅度，再通过卡扣配合完成车头与车厢的连接，最后将整车装配体配合到轨道路径上，添加路径配合约束验证整车沿轨道行驶的运动状态，调整转弯处的车身间隙，避免相邻车厢在小曲率转弯时发生干涉。材质搭配上主体采用仿实木纹理，车身装饰部分采用高饱和度的红、绿配色，符合儿童玩具的视觉识别需求，同时所有部件的壁厚控制在3mm以上，保证木质玩具的结构强度，避免日常摔碰出现断裂损坏。
