家用坐式高位下拉力量训练器械结构设计

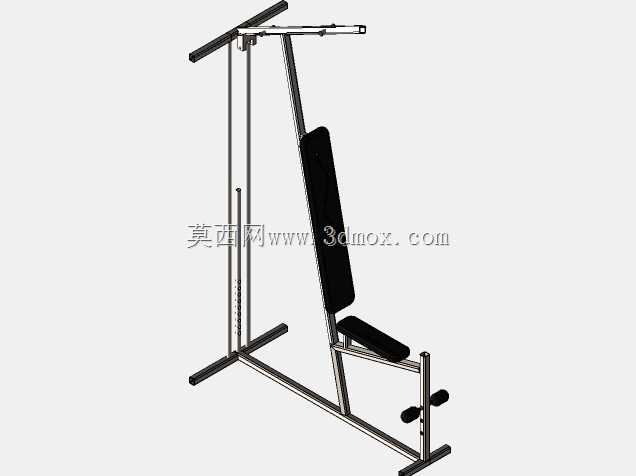

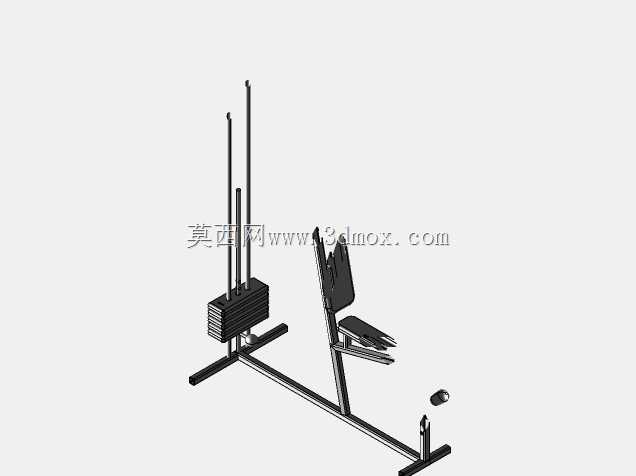

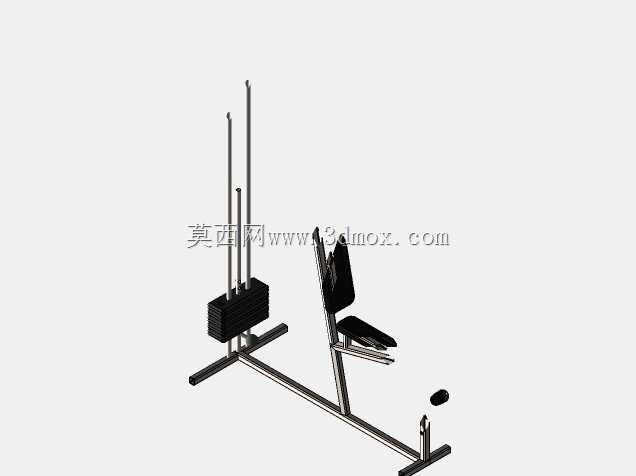

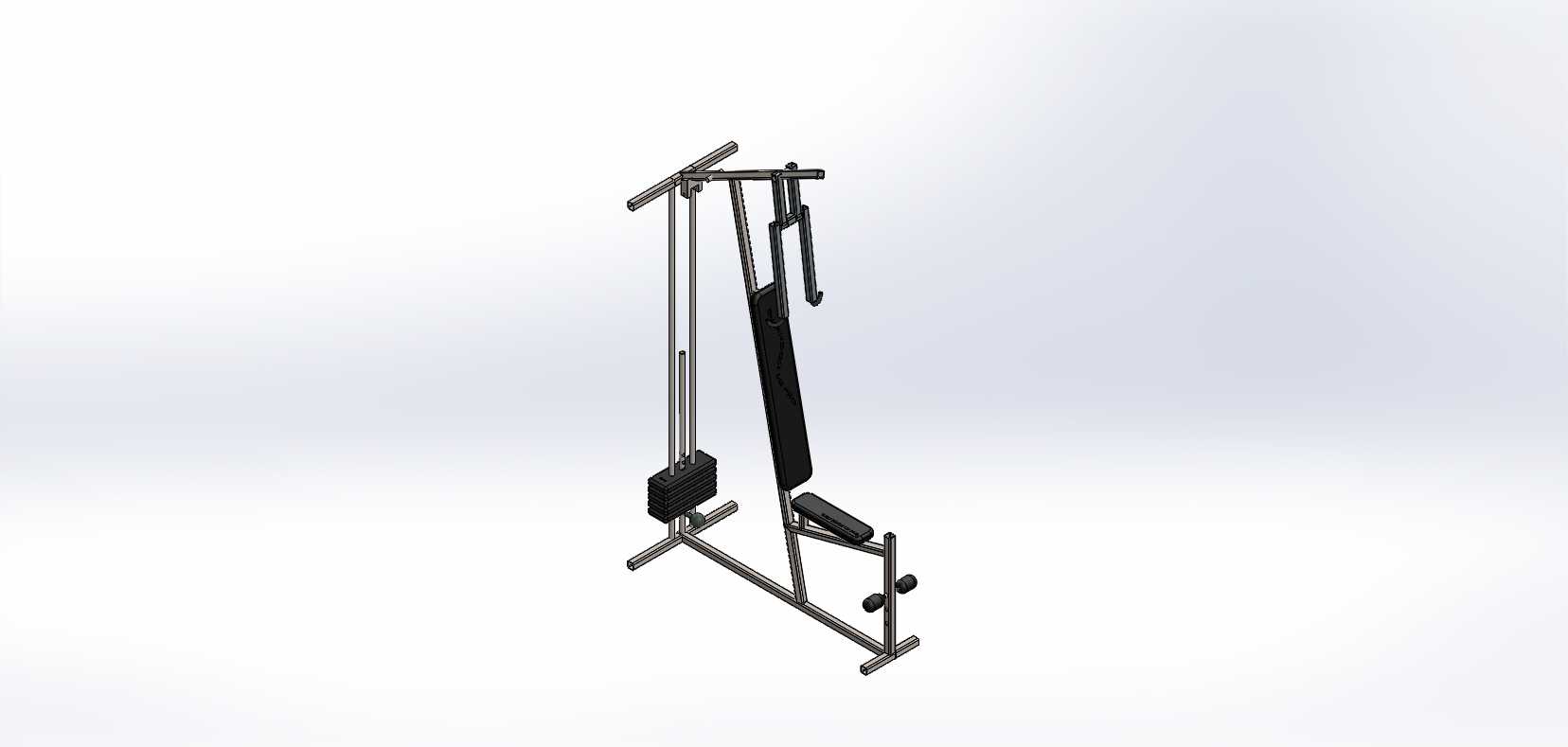

这款坐式高位下拉训练器械主要面向家庭健身场景设计，区别于商用健身房的大尺寸综合训练架，整体结构做了紧凑化处理，适配普通住宅阳台、书房角落等小面积空间的安装使用，无需额外做地面固定，依靠自身框架配重块的重量即可保持使用时的稳定性。设备核心功能是针对背阔肌、大圆肌等背部肌群做抗阻训练，同时可兼顾肱二头肌、斜方肌下部的辅助训练，配重块采用叠片式结构，训练者可根据自身力量水平通过插销快速调整训练负载，操作逻辑简单，无需专业教练指导即可快速上手。从结构设计思路来看，整体框架采用矩形钢管焊接成型，主立柱做了加厚处理，承受拉力载荷的横向导杆做了表面镀铬处理，既降低拉索滑动时的摩擦阻力，也能避免长期使用出现锈蚀问题；座椅与靠垫采用倾斜角度设计，贴合人体躯干曲线，训练时可有效固定下肢位置，避免拉拽配重时身体出现代偿性晃动，握把位置做了防滑包胶处理，不同手距的握位可适配不同背部肌群的训练角度。在三维建模过程中，首先需要确定整体安装边界，设备总宽度控制在0.8米以内，总长度不超过1.2米，总高度控制在2.1米，适配普通住宅2.4米以上的层高要求，不会出现顶部磕碰的问题；建模第一步先搭建主框架的线架草图，确定各钢管的连接节点位置，优先保证受力节点的焊缝位置避开应力集中区域，之后逐一添加配重块、导杆、拉索、滑轮、座椅、靠垫等零部件，装配过程中需要验证拉索的运动行程，确保配重块全程升降无卡滞，滑轮的安装角度要保证拉索始终处于槽内，不会出现脱槽问题，最后添加标准件库中的螺栓、插销等紧固件，完成整体装配后做干涉检查，确认各运动部件在全行程内无碰撞，同时验证整体结构的重心位置，确保空载和满载时设备都不会出现侧翻风险。这类家用健身器械的设计核心是在保证结构强度满足训练载荷要求的前提下，尽可能压缩整体占用空间，同时简化安装流程，普通用户按照装配说明书即可在半小时内完成整机组装，不需要专用的安装工具。
