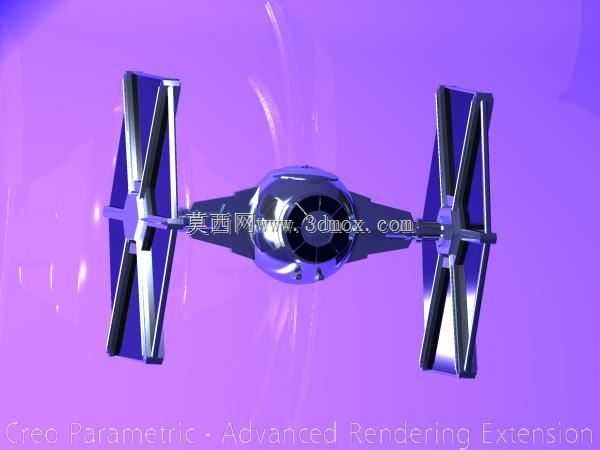

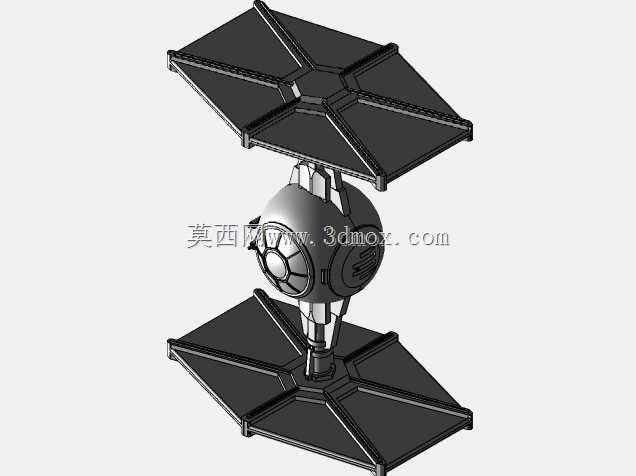

这款TIE战斗机的三维建模,首先要明确其核心应用场景集中在影视IP衍生道具开发、科幻主题展陈装置制作、航模爱好者改装参考以及科幻题材游戏载具资产制作领域,区别于常规航空飞行器的工程设计,它的设计逻辑要兼顾原作视觉辨识度与实体化制作的结构可行性。建模初期先梳理整机的结构分区,核心分为中央球形驾驶舱、两侧对称的六边形太阳能翼板、连接舱体与翼板的支撑臂三个主要部分,先在草绘阶段确定各部分的比例关系,中央驾驶舱直径作为基准尺寸,两侧翼板的对角线长度控制在舱体直径的2.4倍,支撑臂的截面尺寸要匹配翼板的安装受力边界,避免后续做实体化3D打印或者拼装结构时出现连接强度不足的问题。建模步骤上先从中央球形舱体入手,先绘制旋转截面轮廓,通过旋转特征生成基础球体,再在球体表面切割出观察窗、舱门、表面散热凹槽的细节,这些细节的深度控制在2mm到5mm区间,既保证视觉层次,又不会在小比例模型制作时出现结构脆弱的问题。两侧的六边形翼板采用对称建模思路,先完成单侧翼板的框架结构,翼板内部的支撑肋条采用等距排布的方式,肋条厚度统一为1.2mm,外框厚度比肋条厚0.8mm,保证翼板整体的抗形变能力,翼板表面的太阳能板纹理采用阵列特征生成,纹理的凹槽深度控制在0.5mm,避免积灰同时还原原作的视觉效果。连接支撑臂部分采用流线型截面设计,从舱体侧方的连接接口平滑过渡到翼板中心的固定座,接口处设计定位止口,方便实体装配时的对位,不需要额外做复杂的定位工装。建模过程中要注意整机的重心配平,中央舱体作为主要配重区域,两侧翼板的重量要保持完全对称,支撑臂的走线槽预留空间要满足实体模型加装灯光组件的需求,比如翼板的发光效果、驾驶舱的内部灯光,都需要在结构设计时预留穿线孔与元器件安装位。针对不同的应用场景,模型的细节精度可以做分级处理,用于展陈的大尺寸模型要细化表面的铆钉、管线、磨损痕迹的细节,用于航模改装的版本要预留动力组件的安装空间,比如微型电机、电池仓的位置,翼板的连接结构要做加强处理,满足飞行时的受力要求。整个建模过程要注意曲面的顺滑度,尤其是舱体与支撑臂的过渡区域,要做G2连续的曲面处理,避免渲染或者实体加工时出现棱角突兀的问题,对称结构尽量采用镜像特征生成,减少建模误差,保证两侧结构的完全一致性,后续做装配干涉检查时,要重点验证支撑臂与舱体、翼板的连接位置,避免出现安装错位的问题。
- 上一篇:休闲皮划艇乘用座椅结构设计方案
- 下一篇:车载CAN总线连接接口壳体结构设计
- 全部评论(0)
- 模板大小 5.55 MB
- 售价 5金币
- 浏览次数
- 系统要求 PTC Creo Parametric,Rendering
- 软件分类 飞机
