车载CAN总线连接接口壳体结构设计

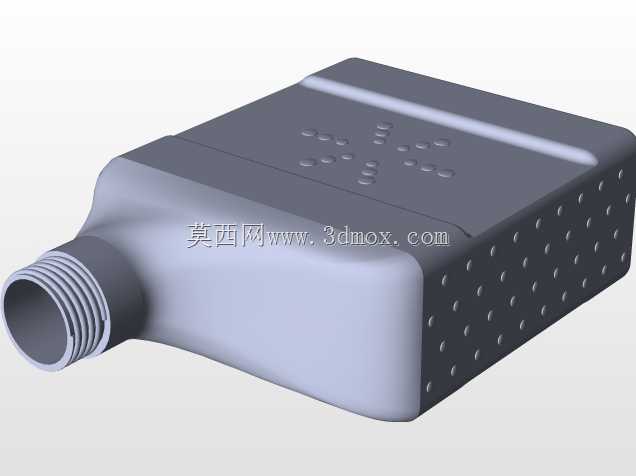

在车载电子系统的布线作业里，CAN总线接口承担着整车电控单元之间数据交互的物理连接功能，这类接口壳体的设计直接影响车载通讯链路的防护等级与装配适配性。做这个壳体建模的时候，我先从安装边界入手梳理约束：车载布线场景里接口需要对接标准CAN线束接头，所以端部的外螺纹段严格匹配车载线束的通用连接螺帽规格，螺纹的牙距、有效啮合长度都按照车载接插件的通用公差要求设定，保证装配时能和线束端螺帽顺畅旋合，不会出现滑牙或者密封失效的问题。壳体的主体部分做了两段式的曲面过渡，靠近接头的位置做收窄的锥面过渡，一方面是减少注塑成型时的壁厚差，避免壳体冷却后出现缩痕，另一方面也能在布线时给线束弯折留出足够的避让空间，不会因为壳体棱角剐蹭线束外层的绝缘护套。壳体上半部分的平面区域做了阵列式的凸点标识，这些凸点不是装饰结构，是装配时的对位标记，工人在车内狭小空间装配时，不用额外找标记点，靠手指触摸凸点的排布就能快速判断接口的插接方向，降低盲装时的对位难度。壳体侧面的密集凹点是防滑结构，徒手拧紧或者拆卸接口的时候，手指接触这个区域能获得足够的摩擦力，不用额外借助工具就能完成基础的紧固操作，适配车载维修时工具不全的作业场景。建模的时候先在SolidWorks里绘制接头端的螺纹截面草图，用螺旋线扫描生成螺纹实体，之后绘制主体的轮廓草图做放样生成基础壳体，再抽壳设定均匀的壁厚，壳体壁厚按照车载塑料件的通用要求设定，兼顾结构强度和轻量化需求。之后在主体平面上绘制凸点的阵列草图，用拉伸凸台生成对位标记，侧面的防滑凹点用线性阵列配合随形变化的切除特征生成，最后做所有棱边的圆角处理，避免锐边在装配时割伤操作人员或者划破线束。整个壳体的安装尺寸完全适配车载CAN总线的标准安装位，接口伸出长度、主体截面尺寸都和现有车载接插件的安装空间匹配，不需要额外修改车上的安装支架就能直接替换使用，壳体的内部空腔预留了足够的空间容纳CAN总线的插针组件，内壁做了定位筋结构，插针组件装入后能被筋位卡紧，车辆行驶过程中出现振动也不会出现插针移位导致的通讯中断问题。
