科幻风格三叉戟类近战武器结构设计

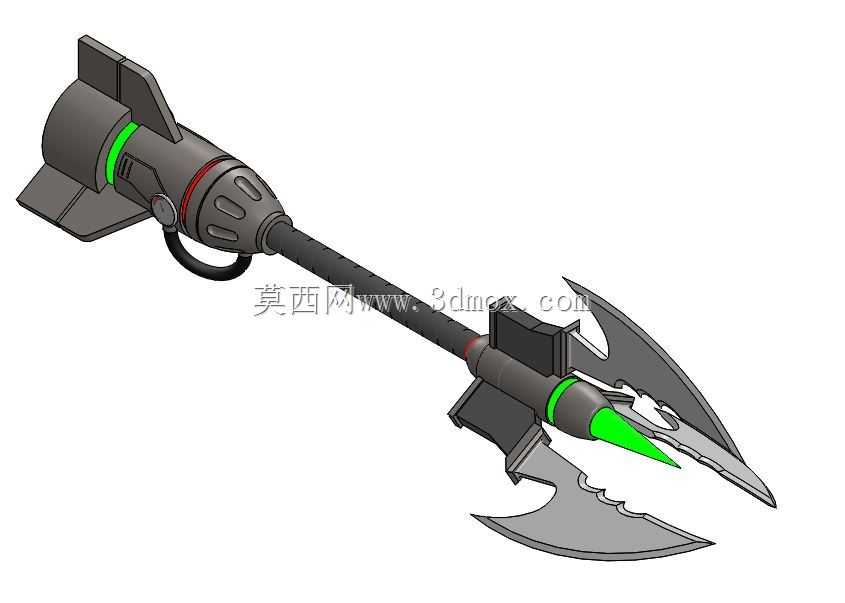

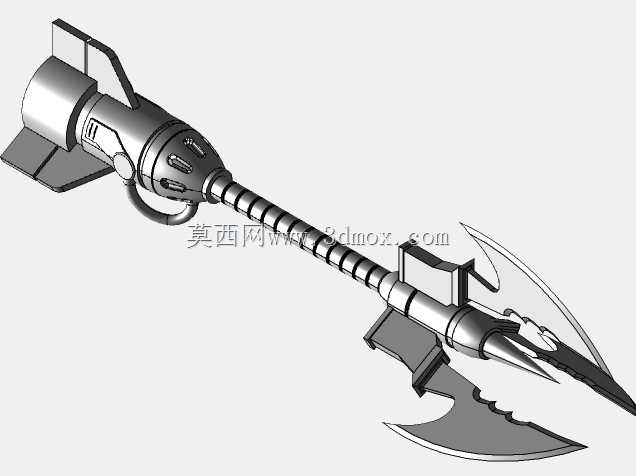

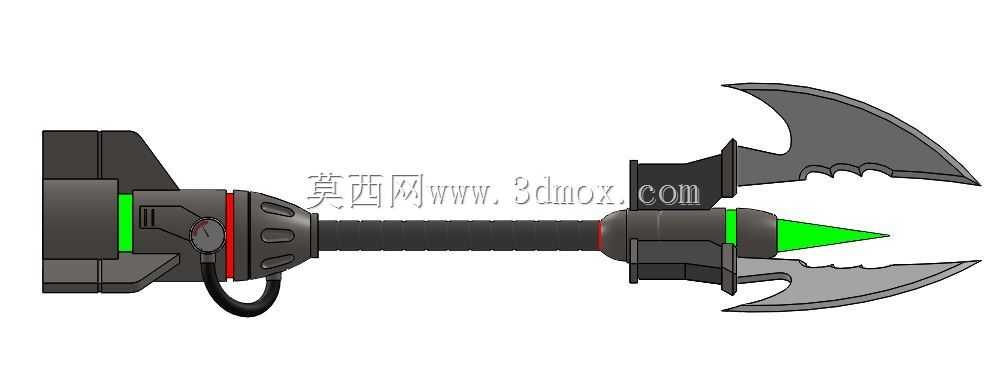

本次设计的科幻风格三叉戟结构，最初的设计需求来自影视道具与文创周边开发场景，可用于主题乐园互动道具、cosplay装备制作、游戏衍生周边手办的结构参考，也可作为创意机械结构教学的演示案例。从功能特性来看，整体结构分为尾段动力造型段、握持杆身、前端三叉戟刃三个核心部分，尾段做了类似推进装置的造型设计，预留了发光组件的安装槽位，可嵌入LED灯带实现发光效果，杆身做了防滑纹理与握持限位结构，适配不同手型的握持需求，前端三个刃部做了差异化的刃型设计，中间主刃带尖锐穿刺结构，两侧副刃做了弧面开刃造型，兼顾视觉冲击力与结构强度。设计过程中先梳理整体比例关系，确定总长控制在1.2米左右，最大外径位于尾段动力舱位置约120mm，刃部最大展开宽度约280mm，安装边界上预留了各部件的装配间隙，尾段与杆身采用螺纹连接结构，杆身与前端刃座采用定位销加卡扣的双重固定方式，避免使用过程中出现松动。建模阶段先绘制整体的中心线作为基准，先构建尾段动力舱的回转体基础轮廓，通过拉伸、切除做出尾翼与散热槽结构，再绘制杆身的扫描路径，通过扫描命令做出带防滑纹理的杆身结构，过程中注意杆身壁厚控制在3mm，保证3D打印制作时的结构强度，不会出现弯折断裂的问题。前端刃部先绘制单个副刃的曲面轮廓，通过曲面放样、加厚做出实体结构，再镜像得到另一侧副刃，中间主刃单独绘制，注意主刃与刃座的衔接位置做圆角过渡，避免应力集中。建模全程同步检查各部件的装配干涉问题，每完成一个部件就进行全局干涉检查，调整配合间隙控制在0.2mm，满足后期3D打印制作后的装配需求，发光组件的走线槽隐藏在杆身内部，从尾段电池仓一直连通到前端主刃的发光位置，走线槽宽度控制在5mm，足够容纳常规的细导线，不会出现穿线困难的问题。整体结构没有复杂的异形曲面无法加工的部分，所有特征都适配常规的FDM3D打印工艺，不需要额外添加支撑结构或者做特殊的后处理，拆分后的单个部件尺寸都控制在常规3D打印机的成型尺寸范围内，不需要大尺寸设备就可以完成制作。
