多安装位风暴点唱设备结构设计

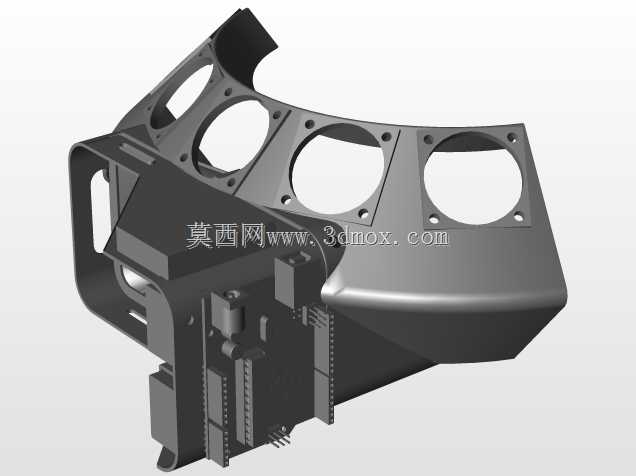

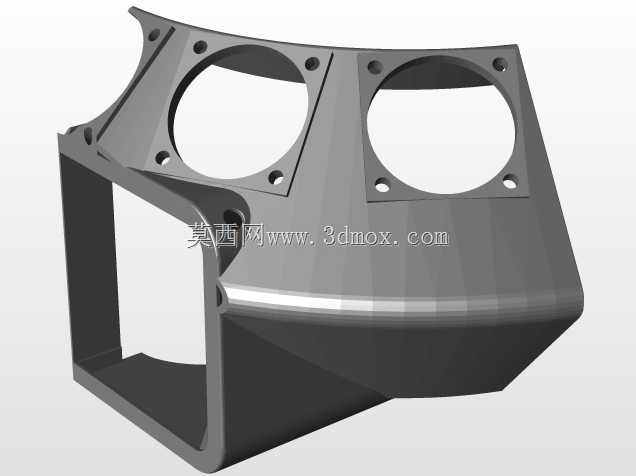

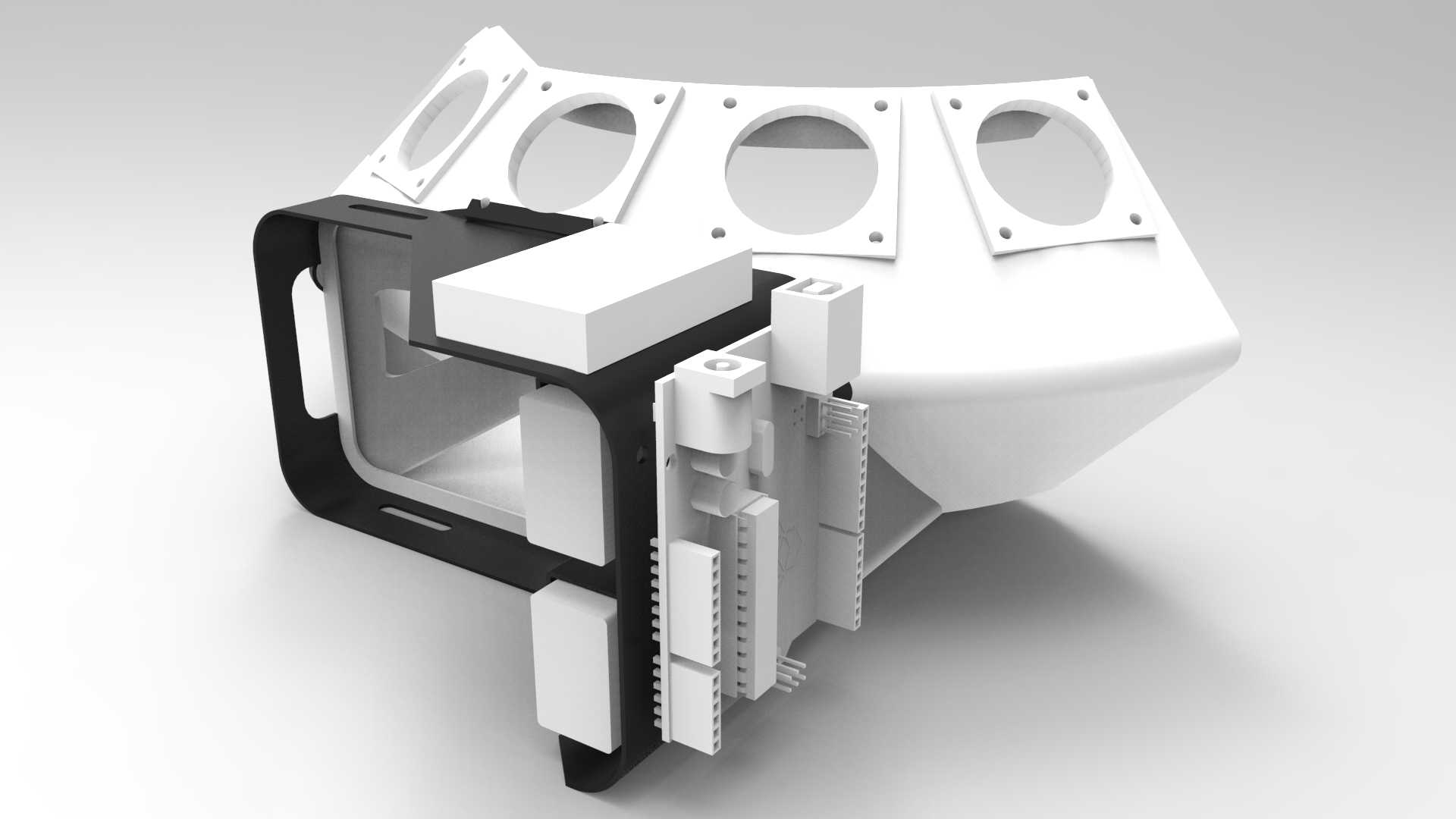

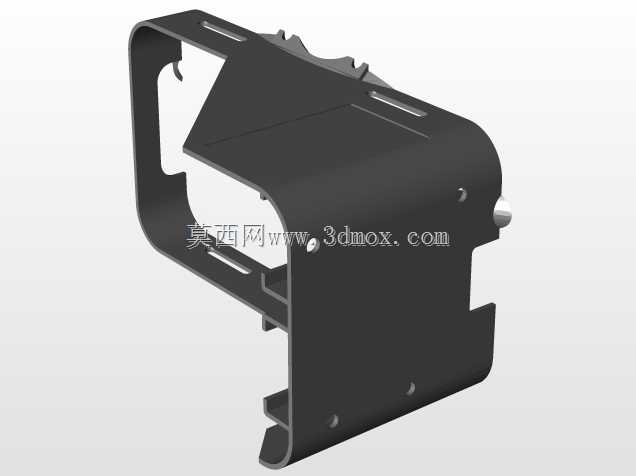

这款面向线下娱乐场景打造的点唱设备结构，主要适配商圈自助娱乐点位、主题场馆互动区、小型沉浸式娱乐空间的部署需求，核心功能是承载音频输出模块、交互控制组件与内部电路单元，为使用者提供稳定的互动娱乐操作载体。从结构设计逻辑来看，整体采用半包围承载式壳体思路，上部弧形面板预留四个等规格圆形安装位，可对应布置发声单元、状态指示灯或交互感应组件，安装位周边均匀布置固定孔位，保证配件安装后的同轴度与连接强度，避免设备运行过程中因振动出现配件松动、移位的问题。设备侧部设置一体化握持式边框结构，既可以作为设备搬运、就位过程中的受力着力点，也能在设备嵌入安装场景下作为侧边定位基准，配合安装基面的限位结构快速完成对位固定，减少现场安装的调整工作量。内部腔体采用分层式布局思路，靠近外侧面板的区域预留交互组件安装空间，中部腔体用于布置核心电路与音频处理模块，下部预留走线槽位与接口安装位，不同功能区域之间设置分隔筋结构，既可以提升壳体整体的抗形变能力，也能避免不同模块之间的信号干扰，同时为后期的模块维护、配件更换预留足够的操作空间。建模过程中先通过草绘绘制上部弧形面板的轮廓曲线，确定四个圆形安装位的中心距与排布角度，保证各安装位的位置精度符合配件装配公差要求，再通过拉伸、切除特征完成面板基础结构，同步添加安装孔位的沉头结构，保证固定螺丝安装后与面板表面齐平，无突出结构影响外观与安装。之后绘制侧部边框与内部腔体的截面轮廓，通过扫掠、布尔运算完成主体结构的拼接，针对内部的模块安装位添加定位凸台与卡扣结构，减少装配过程中的螺丝使用量，提升组装效率。最后对壳体的边角位置做圆角过渡处理，既可以消除结构应力集中点，提升壳体的抗冲击性能，也能避免安装、使用过程中尖锐边角造成的磕碰损伤。建模全程需要核对各安装位的尺寸边界，保证外部配件安装后与壳体表面的贴合度，同时控制整体外形尺寸适配常规的嵌入式安装洞口尺寸，预留足够的安装间隙，避免现场安装时出现尺寸干涉问题，内部腔体的尺寸需要匹配常规市售的音频模块、控制板卡的规格，保证结构具备足够的通用适配性，无需额外定制配件即可完成整机组装。
