创意等距拼接组合立体结构造型

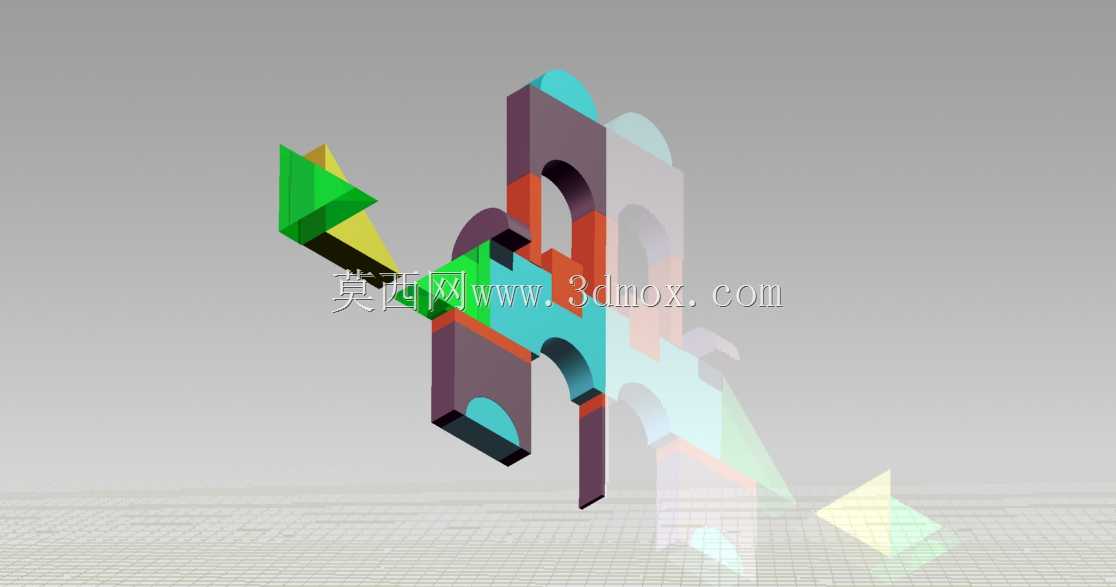

这类等距拼接的立体组合结构，常被用于机械结构认知教学、空间构型能力训练场景，也可作为创意工业摆件的结构原型，帮助刚接触三维设计的从业者建立空间装配逻辑，理解不同几何特征在三维空间中的拼接约束关系。从结构本身来看，构件采用了拱形镂空、三角插接、柱体延伸等多种几何特征组合，不同色彩区分的构件对应独立的拼接单元，每个单元都设置了对应的插接配合面，装配时可通过面与面的贴合约束完成定位，不需要额外的紧固件即可实现组合固定，这类无紧固件的拼接结构也常被用于快拆式工装的定位模块设计中，能大幅缩短工装的拆装调整时间。在建模过程中，首先要确定整体等距轴测的投影基准，保证所有构件的轴向角度统一，避免出现视角偏移导致的拼接错位。先绘制基础的拱形立柱构件，通过拉伸凸台生成主体后，在对应位置切除拱形镂空特征，同时在构件侧边预留出与三角构件配合的插接槽，槽的尺寸要与三角构件的插接端保持0.02mm的间隙配合，保证装配顺畅又不会出现松动。三角构件建模时要注意斜面的角度匹配，两个三角插接件分别对应立柱不同高度的插接位，建模完成后可通过配合约束验证插接位置的准确性，避免出现干涉。半透明的辅助定位构件主要用于建模过程中的位置参考，实际装配时可隐藏，这类参考构件在复杂装配建模中很常用，能帮助设计者快速定位不同单元的相对位置，减少反复调整坐标的工作量。从安装边界来看，整体结构的外接矩形尺寸可根据使用场景缩放，作为教学模型使用时可将整体高度控制在150mm左右，方便手持观察；作为创意摆件使用时可放大至300-500mm高度，搭配底座即可放置于展示区域。建模时要注意所有构件的壁厚保持均匀，最小壁厚不小于2mm，避免3D打印或机加工时出现结构强度不足的问题，拱形镂空的转角处要添加R0.5mm的圆角，减少应力集中的同时也能提升拼接时的顺滑度。这类拼接结构的设计思路核心在于空间特征的匹配，每个构件的配合面都要对应相邻构件的轮廓特征，不需要额外的定位销即可实现自定位，这种设计逻辑也可以延伸到模块化工业设备的快换结构设计中，通过标准化的插接接口实现不同功能模块的快速替换，提升设备的柔性生产能力。
