VEX竞赛全向轮移动机器人底盘结构

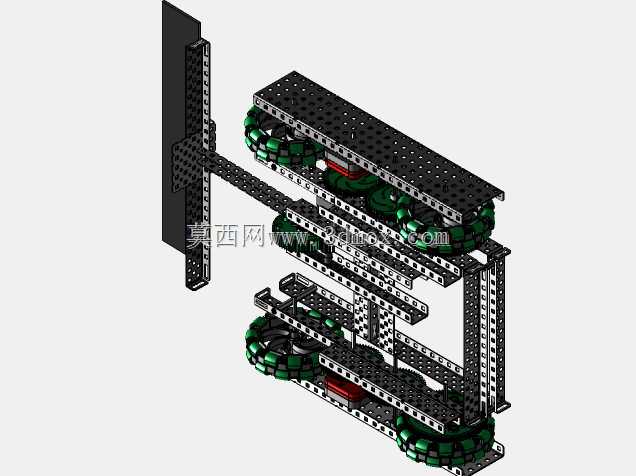

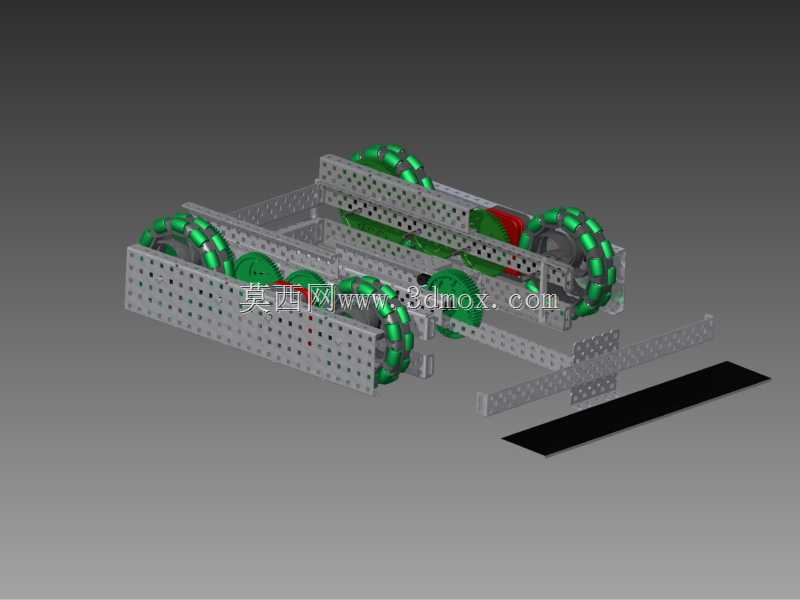

该结构面向青少年机器人竞赛场景设计，核心解决竞赛场地内多方向快速移动、精准对位的作业需求，适配VEX竞赛规则下的任务执行要求，可搭载机械臂、物料拾取机构等功能组件完成各类赛场任务。底盘采用对称式双列全向轮布局，区别于传统差速底盘的转向限制，该结构可实现横向平移、原地自旋、斜向行进等多自由度运动，在狭窄的竞赛场地内无需大半径转向即可完成位置调整，大幅提升任务执行效率。机架部分采用标准孔位铝型材搭建，型材表面的等距安装孔可根据搭载组件的重量、安装位置灵活调整固定点位，无需额外定制加工支架，适配竞赛过程中快速改型、调整配重的实际需求。建模过程中先确定轮组的安装轴距与轮距边界，保证四个全向轮的接地压力均匀，避免运动过程中出现打滑、悬空的问题；轮组的安装座预留了轴承安装位，降低轮轴转动的摩擦阻力，同时保证轮轴的同轴度误差控制在合理范围内，减少高速行进时的振动。布线槽沿型材内侧预留，可将电机控制线、传感器信号线规整收纳，避免运动过程中线路与轮组、活动部件发生干涉。驱动轮采用绿色包胶全向轮，辊子的排布角度经过校核，保证各个方向的移动速度矢量可控，不会出现运动卡顿的问题；底盘上层预留了通用安装平面，可根据不同赛季的竞赛任务加装对应的执行机构，安装孔位兼容标准VEX组件的固定尺寸，无需重新打孔即可完成组件装配。建模时先搭建机架的铝型材框架，通过装配约束确定各段型材的相对位置，再依次装配轮组、驱动电机、安装座等部件，完成装配后对运动边界进行干涉检查，确认轮组在全行程转动、底盘在极限位置移动时不会与机架发生碰撞，同时校核底盘的离地间隙，保证其能顺利通过场地内的坡道、障碍块等地形。整个底盘的重心控制在机架几何中心附近，避免急停、急加速时出现侧翻风险，轮组的接地比压经过匹配，保证在竞赛场地的哑光塑胶地面上有足够的摩擦力，不会出现动力损失。
