ProE设计曲柄滑块传动机构

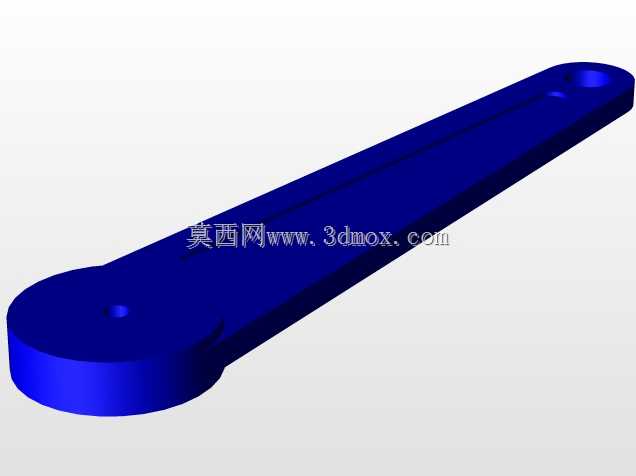

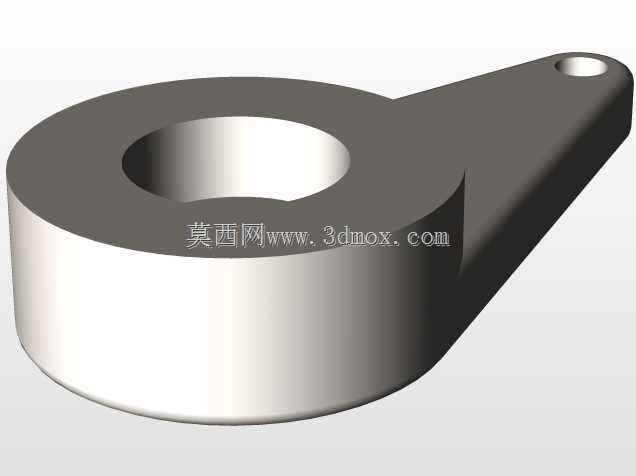

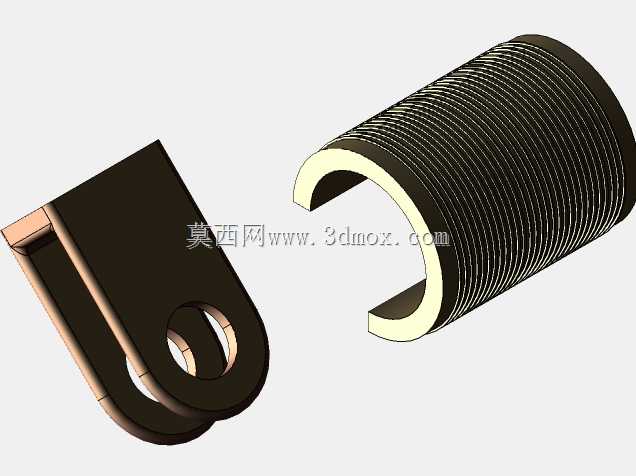

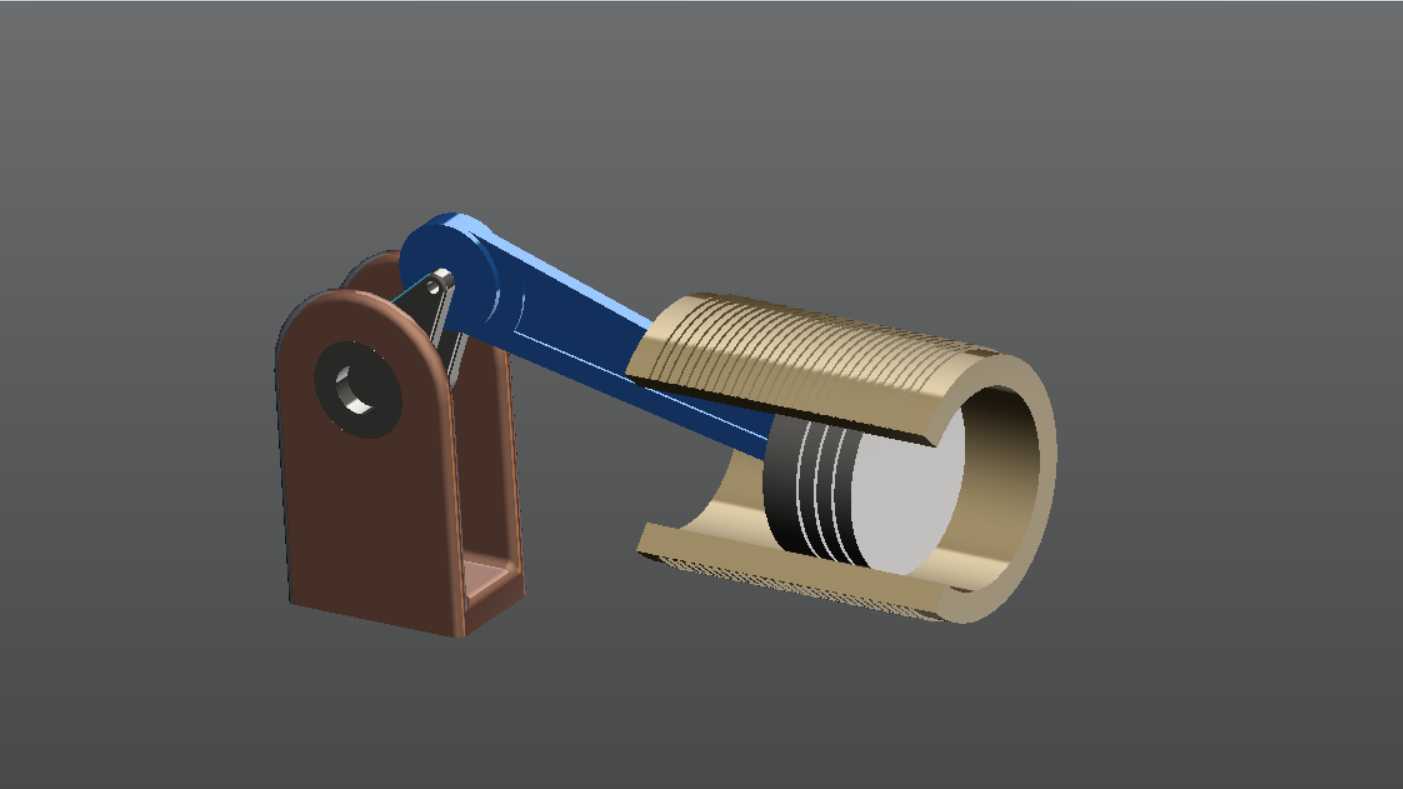

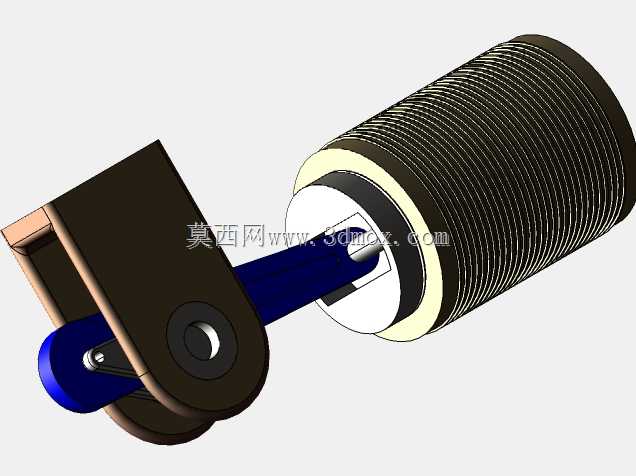

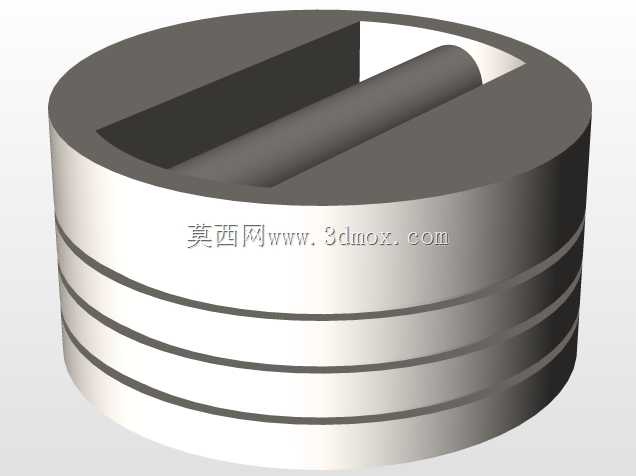

这套曲柄滑块结构是典型的平面连杆传动单元，日常在冲压设备、内燃机、往复式输送机构、小型压力机里都能看到它的应用，核心作用是把曲柄的整周回转运动平稳转化为滑块的直线往复输出，反过来也能承接滑块端的直线驱动力，反向驱动曲柄完成回转输出，适配很多需要运动形式转换的工位。做这个结构建模的时候，首先要先捋清楚各构件的运动约束边界：机架部分作为固定安装基准，要先确定曲柄的回转中心安装孔位，预留和动力输出轴的配合公差，曲柄的偏心距直接决定滑块的行程长度，建模时要先锁定这个核心参数，避免后续运动仿真出现行程超差的问题。连杆作为连接曲柄和滑块的中间传动件，两端的铰接孔中心距要和曲柄偏心距、滑块安装位的中心高匹配，不然装配后会出现运动卡滞，甚至出现死点位置无法逾越的问题。滑块部分做了带外螺纹的筒状结构，是为了适配外接执行端的安装需求，筒内的台阶孔可以直接嵌套活塞杆或者冲压头，不需要额外做转接法兰，减少装配累积误差。建模的时候先从机架开始，先绘制固定支架的二维草绘，拉伸生成主体后，切除出曲柄的安装轴孔，孔位的同轴度要在建模阶段就通过几何约束锁定，避免后续装配出现偏载。然后做曲柄零件，先确定回转中心和连杆铰接点的偏心尺寸，拉伸生成曲柄臂后，做铰接位置的销轴安装孔，倒出安装圆角避免应力集中。接下来做连杆零件，注意两端铰接孔的平行度约束，杆身做等强度的变截面处理，在保证传动刚度的前提下减少运动惯量，降低高速往复运动时的惯性冲击。最后做滑块零件，先绘制筒体的截面轮廓，旋转生成主体后，切除出和连杆铰接的耳片位置，外螺纹部分用螺旋扫描命令生成，保证螺纹参数和外接配件匹配。装配的时候先把机架固定为默认基准，然后用销钉连接装配曲柄，定义好回转自由度，再用销钉连接把连杆装到曲柄的偏心端，最后用滑动杆连接把滑块和机架、连杆分别约束，保证滑块只能沿指定轴向做直线运动，完成装配后可以做机构运动仿真，检查整个行程里有没有干涉，各铰接位置的运动角度是否在合理范围内，有没有出现死点卡滞的情况。安装边界上要注意机架的固定孔位间距，滑块的运动行程范围内不能有其他结构干涉，曲柄回转的外圆轮廓要预留足够的安全空间，避免运转时剐蹭周边防护结构。
